Кондиціонер у квартирі — це одна технологія. Що таке фанкойл і чому його обирають для офісів, готелів та житлових комплексів? Бо великий об'єкт — це не одна кімната. Кожна зона має свої потреби, і фанкойл створює комфортний мікроклімат у кожній з них окремо, не чіпаючи сусідні приміщення.
Фанкойл це — визначення та роль у системі кліматизації
Фанкойл це кінцевий пристрій системи центрального кондиціювання або опалення. Власного компресора тут немає — на відміну від кондиціонера. Охолоджена чи нагріта вода приходить ззовні — пристрій забирає потрібну температуру і передає у повітря кімнати.
Повітря у приміщенні проходить крізь теплообмінник — і виходить із нього вже скоригованим. Фанкойл це ланка між виробником теплоносія та кінцевим споживачем. Фанкойли встановлюються індивідуально в кожній зоні.
Що таке фанкойл з точки зору системи — пристрій без власного холодильного контуру. Що таке фанкойл і чим він відрізняється від кондиціонера — питання, що виникає при кожному проєкті.
Відповідь проста: кондиціонер виробляє холод сам, а фанкойл лише розподіляє теплоносій. Централізована схема дозволяє обслуговувати десятки зон від одного джерела і замінювати пристрій без зупинки. Суть рішення полягає в тому що фанкойли підключаються до спільної мережі будівлі.
Принцип роботи фанкойлу
Принцип роботи фанкойлу полягає в тому що вентилятор примусово прокачує повітря через теплообмінник — де воно нагрівається або охолоджується залежно від температури теплоносія. Теплоносій задає результат: його температура — єдине, що перемикає пристрій між режимами.
Вода ніколи не торкається повітряного потоку — між ними металева стінка трубки. Тому і як наслідок фреон у зоні обслуговування не потрібен. Принцип роботи однаковий для всіх типів, відрізняються лише конструкція та схема підключення. Роботи та обслуговування зводяться до чищення фільтра та клапанів. Принцип роботи самого теплообмінника незмінний — він завжди передає тепло між теплоносієм і повітрям в приміщенні.
Фанкойл принцип роботи реалізує за допомогою двотрубної або чотиритрубної схеми. Фанкойл принцип роботи у двотрубній системі передбачає або лише охолодження, або лише обігрів — залежно від сезону.
Чотиритрубна схема знімає це обмеження: гарячий і холодний теплоносій подаються одночасно до різних пристроїв у межах однієї будівлі. Вентилятор тягне повітряний потік і пропускає його через теплообмінник — після чого повертає вже з іншою температурою. Роботи фанкойла пов'язані з витратою теплоносія та швидкістю вентилятора.
Конструкція: його роботи ключові вузли
Основні елементи конструкції:
- Теплообмінник — мідні або алюмінієві трубки з ламелями, захищені від пилу фільтром.
- Вентилятор — відцентровий, рівень шуму залежить від його швидкості та типу.
- Піддон для збору конденсату — необхідний в режимі охолодження.
- Клапани — регулюють потік теплоносія між режимами для обігріву та охолодження.
Як працює фанкойл: повітря з приміщення — режими обробки
Пристрій може нагрівати або охолоджувати повітряний потік залежно від потреби. В режимі охолодження теплоносій із температурою 7–12°C відбирає тепло від повітря.
На обігрів або на охолодження система перемикається через клапан теплоносія. Охолодження та обігріву одночасно у різних зонах досягають за допомогою чотиритрубної схеми.
Повітря в приміщенні рециркулює безперервно. Система замкнена, тому для вентиляції потрібна окрема установка або моделі з підмішуванням свіжого повітря. Повітря від пилу захищає фільтр на вході.
Та охолодження у межах великого об'єкта реалізується зонально за допомогою балансувальних клапанів. Та охолодження ефективніше при правильно збалансованій гідравлічній мережі. Фанкойли підтримують комфортну температуру у приміщенні незалежно від сусідніх зон.
Фанкойли можуть працювати на охолодження або обігрів в межах однієї гідравлічної мережі. Охолодження або обігрів у конкретній кімнаті керується через термостат чи систему BMS.
Або на обігрів — режим перемикається через клапан теплоносія. Автоматика враховує і зовнішню температуру, і сигнал від кімнатного термостата — тому реакція на зміну умов відбувається без участі людини.
Мідь добре проводить тепло навіть при невисокій різниці температур — тому для обігріву повітря підходить і на звичайний котловий теплоносій, і на низькотемпературний від теплового насоса (35–45°C). Режим — автоматично або вручну.
Рівень шуму — параметр, що безпосередньо впливає на комфорт у спальнях і переговорних.
Хороша модель на мінімальній швидкості видає 25–30 дБ(А) — це рівень тихої розмови. Бюджетні варіанти можуть давати до 45 дБ(А) на максимумі, що вже відчутно.
Види фанкойлів та особливості кожного типу
Основні види фанкойлів класифікуються за способом монтажу та напрямком розподілу повітря.
Настінні фанкойли

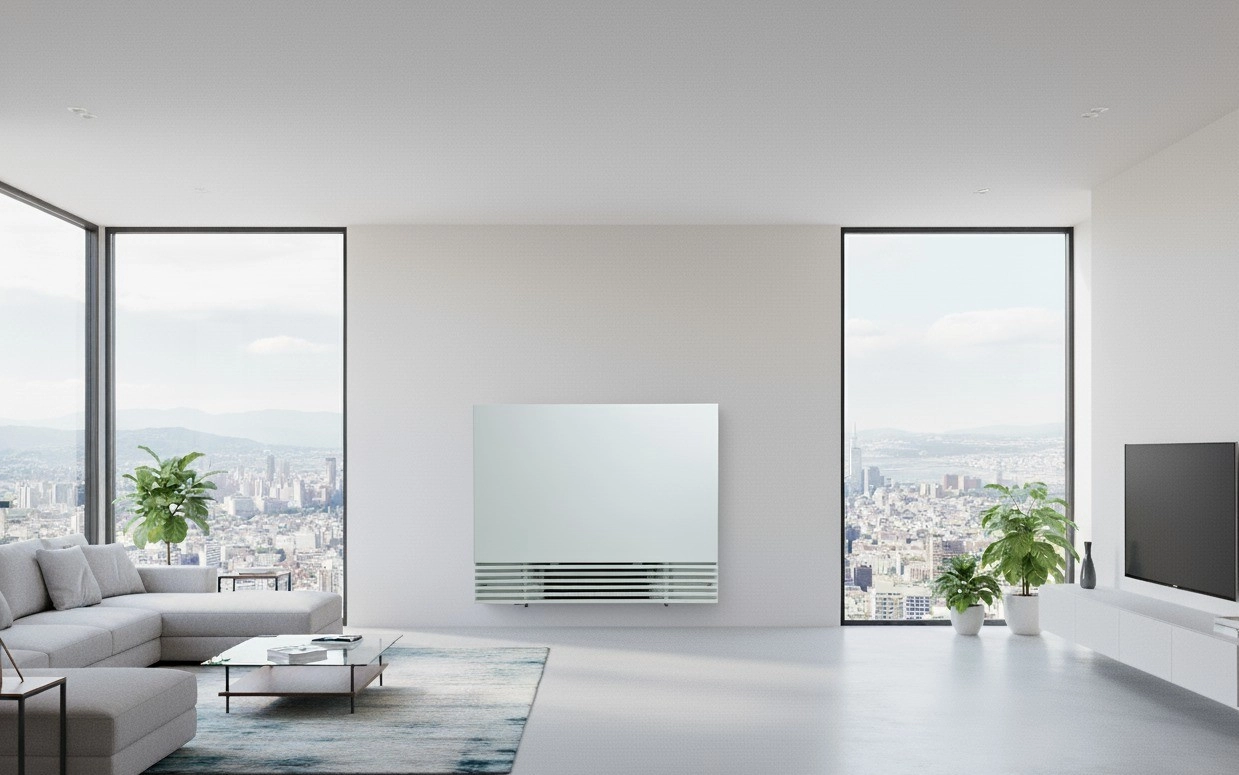

Настінні фанкойли розміщуються на стіні і підходять для квартир та невеликих офісів: монтаж простий, місце займають мінімум.
Касетні фанкойли та канальні фанкойли

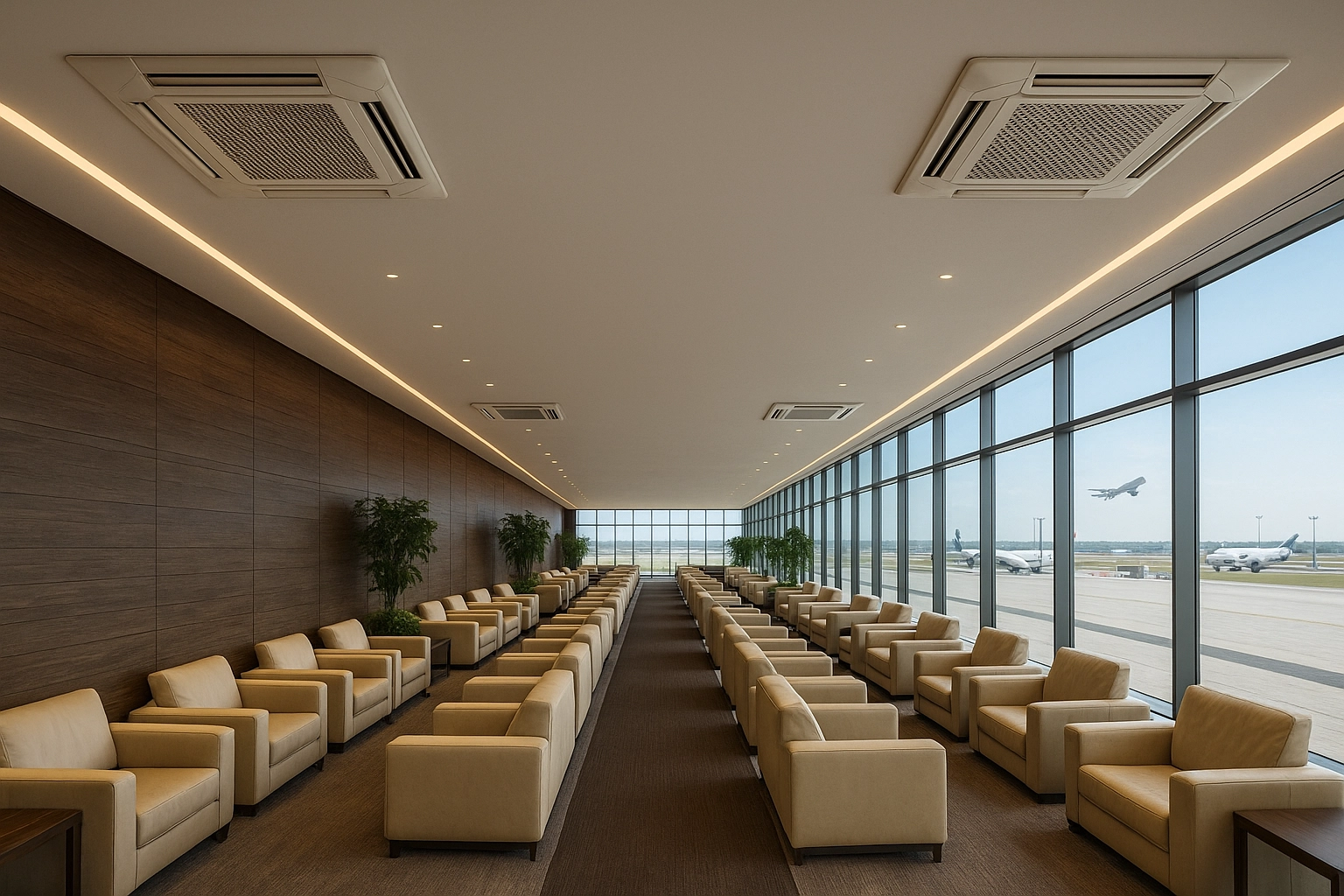

Касетні фанкойли монтуються в підвісну стелю і розподіляють повітря рівномірно в кількох напрямках. Касетні фанкойли є стандартом для офісів і торгових залів.

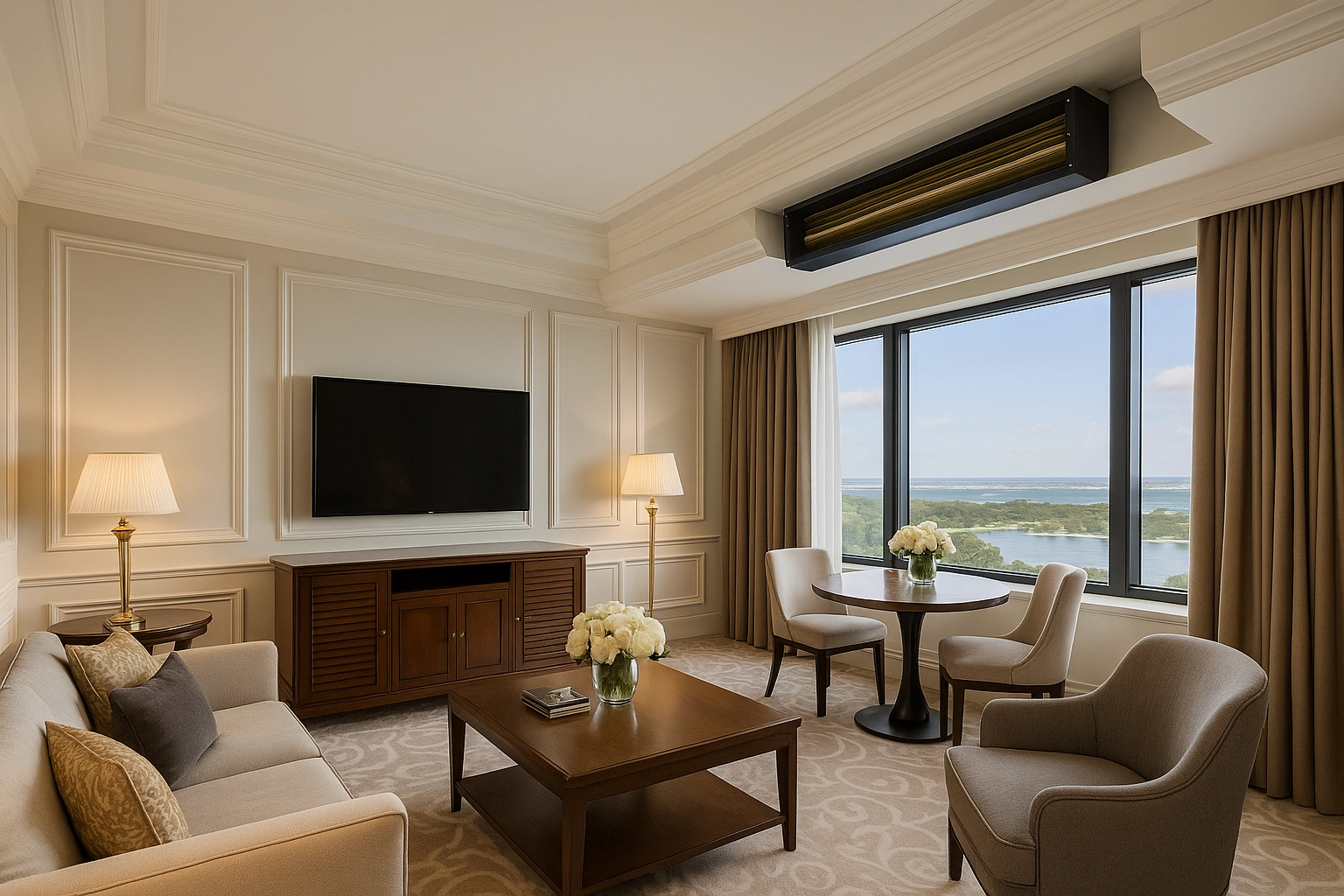

Канальні фанкойли встановлюються у технічних зонах і підключаються до мережі повітроводів. Канальні фанкойли дозволяють прибрати обладнання далеко від зони обслуговування.
Підлогові та вертикальні моделі: повітря в зоні та між фанкойлом і стіною

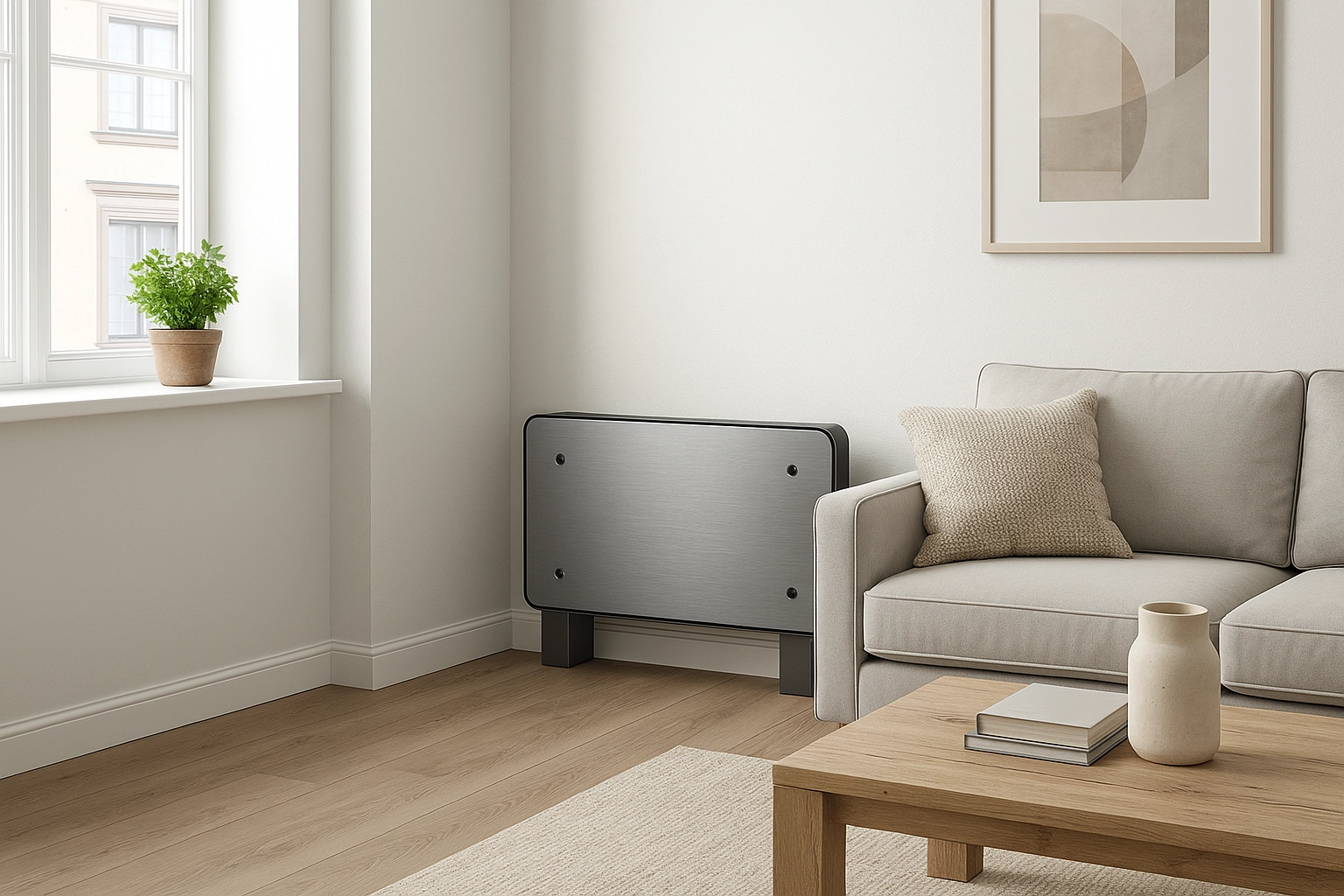

Підлогові фанкойли розміщуються в підвіконних нішах або біля стіни. Вертикальні моделі ставлять вздовж фасадів — там, де скління дає значне теплове навантаження. Підлоговий і настінний тип відрізняються між собою напрямком потоку повітря в приміщенні та місцем кріплення.
Де застосовуються фанкойли в приміщеннях різного типу
Фанкойли застосовуються скрізь, де потрібне незалежне регулювання температури в приміщеннях без прив'язки до сусідніх зон. Хтось хоче прохолоду, хтось тепло — і обидва запити обробляються одночасно, не заважаючи один одному.
У великих будівлях поєднання чиллер фанкойл є галузевим стандартом. Чиллер фанкойл — схема, де чиллер охолоджує воду, а пристрої розподіляють її між зонами.
Чиллер фанкойл у режимі опалення використовується разом із котлом або теплогенератором. Система чиллер фанкойл масштабується на будівлі будь-якого розміру.
Основні технічні характеристики
На що варто звернути увагу на при виборі обладнання:
- Теплова та холодильна потужність — у кВт. Визначає, для якої площі підходить фанкойл для охолодження та для обігріву. Чим більша площа, тим потужнішим має бути фанкойл.
- Витрата повітря — впливає на рівномірність розподілу температури.
- Акустичний тиск — для спалень критичний. Також перевірте допустимий тиск теплоносія.
- Температурний діапазон теплоносія — важливий при підключенні до теплового насоса.
Регулювання температури в приміщенні відбувається або через швидкість вентилятора, або через клапан подачі теплоносія — відповідно до того, що проєктувальник заклав у схему. Сумісність із системою BMS варто оцінювати на етапі проєктування.
Спліт системи — альтернатива з власним компресором і фреоном.
Монтуються вони простіше, не прив'язані до водяного контуру. Але спліт системи важко обслуговувати централізовано, коли пристроїв у будівлі декілька десятків.
Фанкойли у системах з тепловими насосами
Водяна система кліматизації у парі з насосом — схема, де все стає простіше. Тепловий насос подає теплоносій 35–45°C для обігріву та 7–12°C для охолодження — саме такі параметри потрібні для більшості моделей. Фанкойл у такій системі однаково ефективно працює як з теплим теплоносієм у режимі обігріву, так і з холодним.
Трубопровід один — взимку він несе тепло, влітку холод. Теплові насоси разом із фанкойлами реалізують концепцію «одна трубопровідна мережа — два сезони»: фанкойли можуть працювати на охолодження влітку та обігрів взимку від одного джерела.
Сезон змінився — змінилася температура теплоносія; теплові насоси у таких схемах перемикаються самостійно, подаючи тепло або холод у мережу без участі людини. При частковому навантаженні режим підбирається автоматично — що і на практиці підвищує загальну ефективність. Система тепловий насос плюс фанкойл для дому саме так і влаштована: цілорічний клімат-контроль без окремого холодильника. Тепловий насос у таких схемах перемикається між режимами автоматично. Якщо пікові морози перевищують розрахунок — поруч ставлять котел, і обидва джерела можуть працювати у парі.
Який фанкойл обрати: порівняння виробників в Україні
Слід враховувати не лише ціну, а й технічні вимоги та умови сервісу.
Основні бренди на ринку України
- Daikin — японський виробник із широкою лінійкою.
- Mycond — британський бренд із дистрибуцією в Україні.
- Cooper&Hunter — бренд для ринків Центральної та Східної Європи.
- Gree — китайський виробник із широким асортиментом.
- Mitsubishi Electric — японський виробник преміального класу.
Порівняння фанкойлів за ключовими параметрами
| Параметр | Daikin | Mycond | Cooper&Hunter | Gree |
|---|---|---|---|---|
| Типи моделей | широкий | широкий вибір | середній | широкий |
| Акустика | низька | середня/низька | середня | середня |
| Сумісність з ТН | висока | висока | середня | середня |
| Ціновий сегмент | високий | середній | бюджет/середній | середній |
| Доступність сервісу | висока | висока | середня | середня |
У яких випадках обирають різні бренди
- Daikin — пріоритет на мінімальній акустиці та максимальній енергоефективності.
- Mycond — рішення для середнього сегмента зі сумісністю з тепловими насосами та доступним сервісом.
- Cooper&Hunter — бюджетний варіант без критичних акустичних вимог.
- Gree — стандартні комерційні задачі з помірним фінансуванням.
- Mitsubishi Electric — преміальний клас з акцентом на тривалість служби.
Який фанкойл обрати для різних задач
Для приватного будинку
Фанкойл для приватного будинку найчастіше поєднується з тепловим насосом або котлом.
Фанкойл для такого об'єкта підбирається з урахуванням низькотемпературного режиму. Рішення для приватного сектора: Gree (оптимальне співвідношення ціна/якість), Mycond (низькотемпературний режим), Cooper&Hunter (обмежений бюджет).
Для квартири
Компактні настінні або підлогові моделі. Важно: тихий вентилятор і зручний конденсатний злив. У квартирах без централізованої системи розглядають автономні рішення на основі спліт-технології.
Для офісу або комерції
Касетні або канальні системи. Daikin — там, де неприпустимі простої. Mycond — оптимальний баланс ціни та функціональності. Фанкойл для офісу дозволяє централізувати обслуговування та спростити управління зонами, а також знизити операційні витрати.
Типові помилки при виборі та як правильно підібрати і вибрати фанкойл: недоліки фанкойлів на практиці
При виборі слід враховувати всю систему — не тільки сам пристрій, а й джерело теплоносія, гідравліку та умови монтажу. Варто також перевірити доступність сервісу в регіоні.
Типові помилки:
- Неправильний розрахунок потужності — пристрій не справляється в пікові дні.
- Ігнорування акустики — понад 35 дБ(А) неприйнятно для спальні.
- Неправильний гідравлічний баланс — частина пристроїв не досягає розрахункової потужності.
- Відсутність резервного дренажу — при засміченні зливу конденсату вода потрапляє у приміщення.
- Несумісність із джерелом теплоносія — і може бути ситуація, де фанкойл не дає заявленої потужності в низькотемпературній системі.
Недоліки фанкойлів здебільшого виявляються через помилки при проєктуванні, а не через конструктивні обмеження. Без правильного гідравлічного балансування частина фанкойлів просто не отримує розрахованого об'єму теплоносія — і працює нижче заявленої потужності.
Роботи та підбір клапанів для охолодження та обігріву — ключові етапи монтажу. Детальний тепловий розрахунок до монтажу допоможе уникнути більшості проблем. Варто також оцінити умови сервісного обслуговування в регіоні.
Аналітичний висновок
Фанкойл як кінцевий пристрій водяної системи кліматизації існує десятки років — і залишається актуальним рішенням для будівель будь-якого масштабу. Фанкойли добре інтегруються з тепловими насосами, чиллерами та котлами.
Головне не бренд, а коректність проєктування: підбір потужності, гідравлічне балансування і сумісність із джерелом теплоносія. Для сучасних об'єктів в Україні поєднання кінцевих пристроїв із тепловими насосами стає стандартом цілорічної кліматизації, де вирішальні чинники — технічні вимоги, умови монтажу та довгострокові витрати.
FAQ
Що таке фанкойл і яка його схема роботи? Фанкойл це пристрій рециркуляції: повітря з приміщення проходить крізь теплообмінник і виходить із потрібною температурою. Теплоносій — вода або гліколевий розчин — нагріває чи охолоджує повітряний потік; фреон у кінцевому пристрої відсутній. Між фанкойлом і джерелом холоду або тепла циркулює лише вода.
Як працює фанкойл у порівнянні з кондиціонером? Кондиціонер має власний компресор і фреон — цей тип обладнання позбавлений обох. Що таке фанкойл і як він забезпечує охолодження та обігрів — питання, що виникає у більшості замовників.
Як вибрати фанкойл і правильно підібрати його для своєї системи? Спочатку визначте теплове навантаження, потім підберіть потужність з урахуванням параметрів теплоносія. Звернути увагу на слід на тип монтажу, сумісність із системою та умови сервісу в регіоні.
Які конструктивні обмеження треба врахувати? Три основні обмеження: прив'язка до централізованого теплопостачання, необхідність обслуговування піддону для збору конденсату, вимоги до гідравлічного балансування. Погано збалансована гідравліка — це ситуація, коли одні пристрої перегріваються, а інші не добирають температури.
Який виробник фанкойлів підходить для теплового насоса? Для систем з тепловим насосом потрібна сумісність із низькотемпературним режимом. Перевіряйте в специфікації, при яких температурах пристрій забезпечує заявлену потужність. Теплогенератори з подачею 35–45°C вимагають відповідного підбору теплообмінника. З брендів, представлених на ринку України, сумісність із тепловими насосами підтверджена у Daikin, Mycond, Gree, Mitsubishi Electric.
Чи можна встановити пристрій без системи свіжого повітря? Такий пристрій рециркулює повітря в приміщенні — це не система вентиляції. Свіжого повітря ззовні він не подає. Тому в приміщеннях без окремої вентиляційної установки якість повітря поступово погіршується — навіть якщо температура ідеальна.
