Автор: технічний відділ Mycond
Правильний вибір типу фанкойла для кожного конкретного приміщення є критичним фактором, що визначає не лише комфорт користувачів, але й енергоефективність всієї системи кондиціонування. Сучасний ринок пропонує три основні виконання фанкойлів — настінні, стандартні підлогові та низькі підлогові моделі, кожне з яких має унікальні інженерні характеристики, що роблять їх оптимальними для певних умов експлуатації. Розуміння технічних відмінностей між цими виконаннями допоможе зробити вибір, заснований на розрахунках, а не лише на естетичних перевагах.
Інженерна проблема: розрахунковий аспект вибору фанкойла
Вибір типу монтажу фанкойла — це передусім інженерно-технічне рішення, а не суто архітектурне. Між настінним, підлоговим та низьким підлоговим виконанням існують фундаментальні відмінності, які впливають на продуктивність та ефективність системи. По-перше, напрямок повітряного потоку суттєво відрізняється: настінні моделі забезпечують горизонтальний розподіл повітря з висоти, тоді як підлогові створюють висхідний потік від підлоги до стелі.
Зона охоплення приміщення теж змінюється залежно від виконання. Настінні фанкойли охоплюють більшу площу горизонтальним потоком, що ефективно при охолодженні, але можуть створювати температурну стратифікацію в режимі опалення. Підлогові моделі, завдяки вертикальному потоку, забезпечують більш рівномірне опалення, але можуть мати меншу дальність повітряного потоку.
Висота корпусу безпосередньо впливає на габарити теплообмінника і, відповідно, на теплову потужність пристрою. Стандартні підлогові фанкойли мають найбільшу висоту, а значить і потенційно більшу теплову потужність на одиницю довжини. Низькі підлогові моделі з меншою висотою корпусу потребують компенсації цього обмеження через збільшення площі теплообмінника або оптимізацію аеродинамічного тракту.
Крім того, тип виконання визначає умови обслуговування. Настінні моделі потребують вільного доступу спереду, підлогові — зверху, а низькі підлогові часто проєктуються з урахуванням доступу як зверху, так і з боків. Ці фактори впливають не тільки на зручність експлуатації, але й на розміщення інженерних мереж та архітектурні рішення.
Конструктивні відмінності настінного, підлогового та низького підлогового фанкойлів

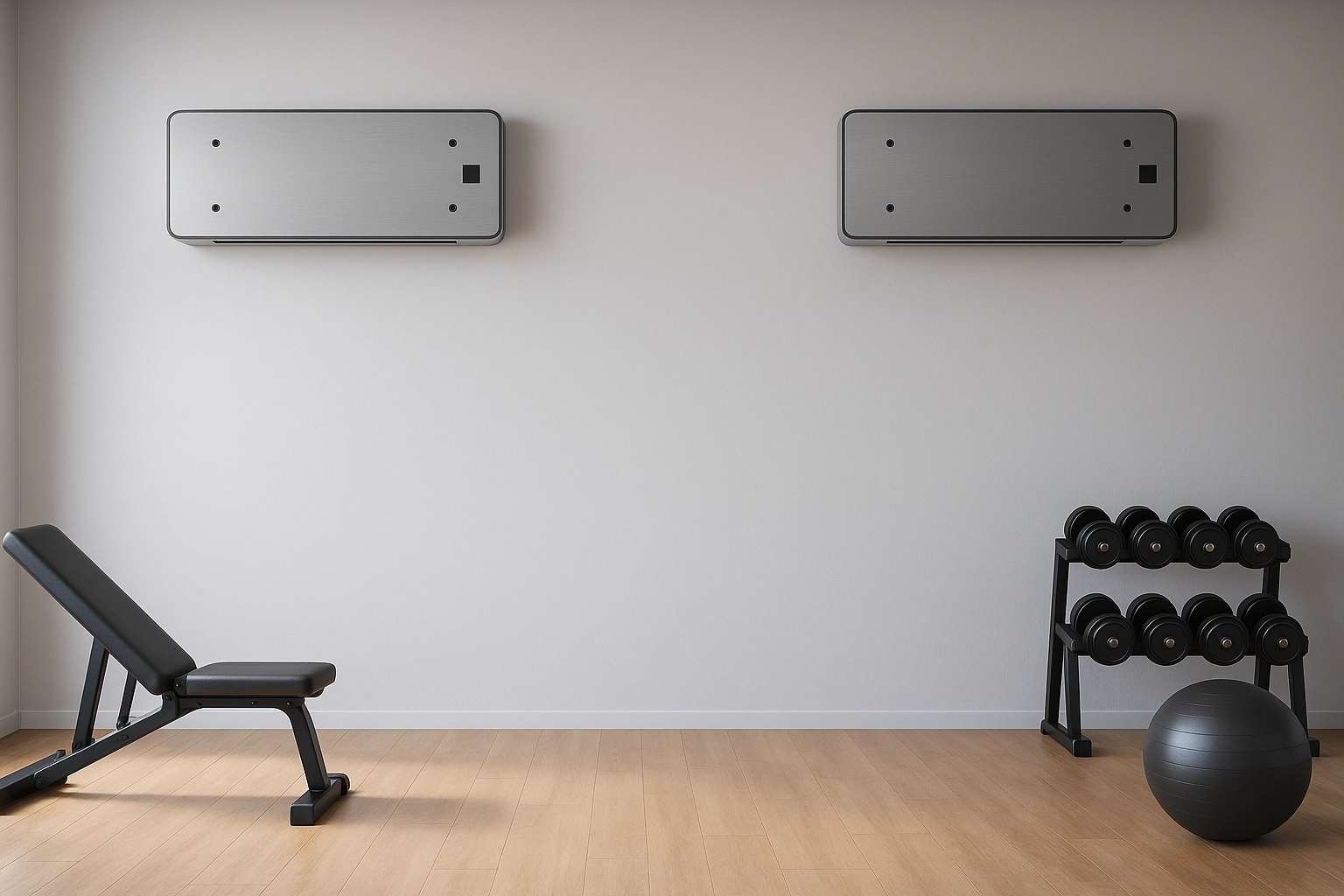

Настінний фанкойл має компактний корпус, що монтується на стіні на висоті 2-2,5 метра від підлоги. Його основні конструктивні особливості — горизонтальний теплообмінник, розташування вентилятора в нижній частині корпусу, та повітровипускні жалюзі у верхній частині для створення спрямованого горизонтального потоку. Такі моделі найчастіше розміщуються на зовнішніх стінах під вікнами або на внутрішніх стінах для забезпечення циркуляції повітря по діагоналі приміщення.

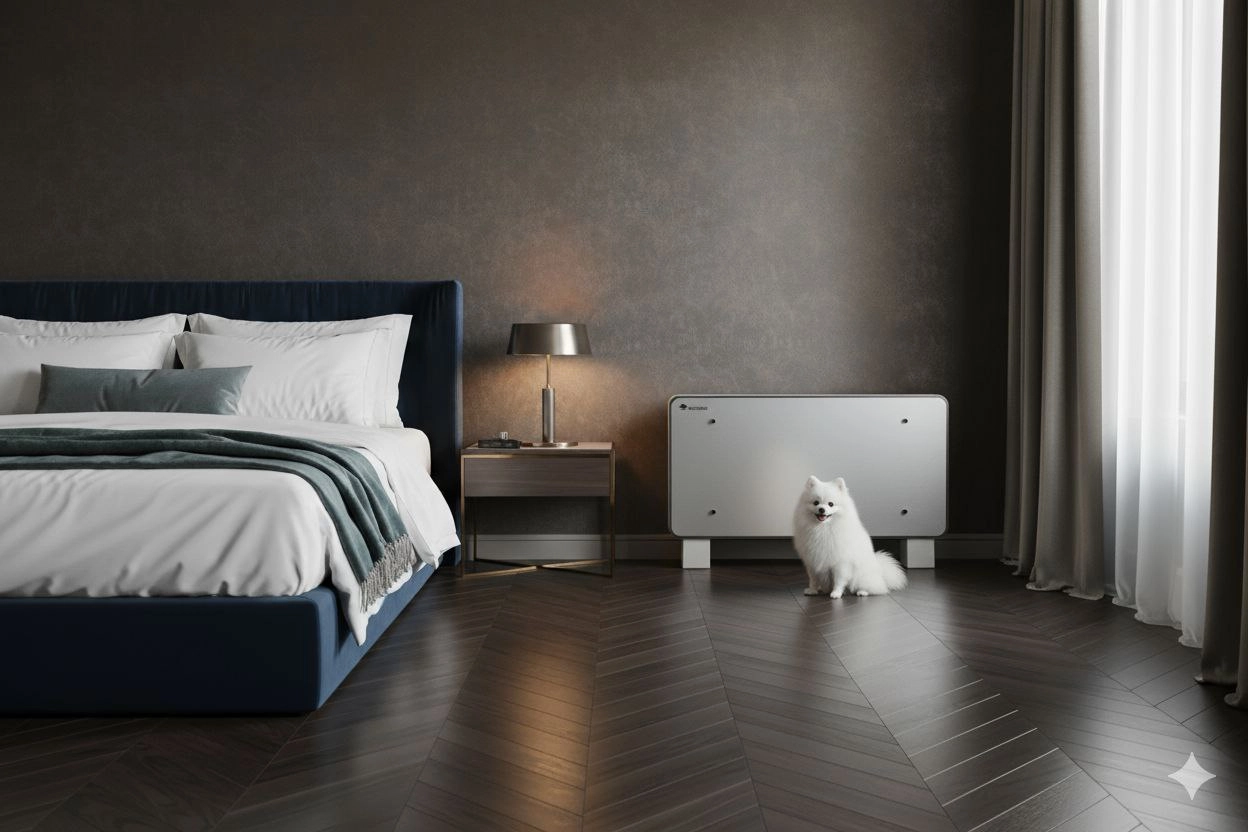

Стандартний підлоговий фанкойл має вертикальний корпус з висотою 60-90 см, який монтується біля стіни на підлозі. Конструктивно він містить вертикальний теплообмінник, вентилятор у нижній частині та верхні горизонтальні жалюзі для спрямування повітряного потоку. Такий дизайн дозволяє максимально ефективно використовувати площу теплообмінника, що позитивно впливає на теплову потужність.

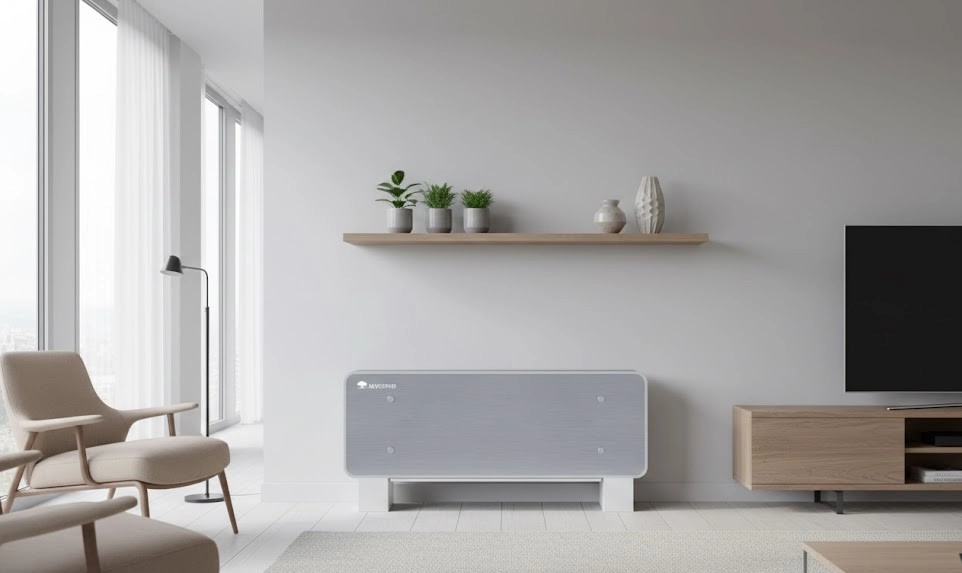

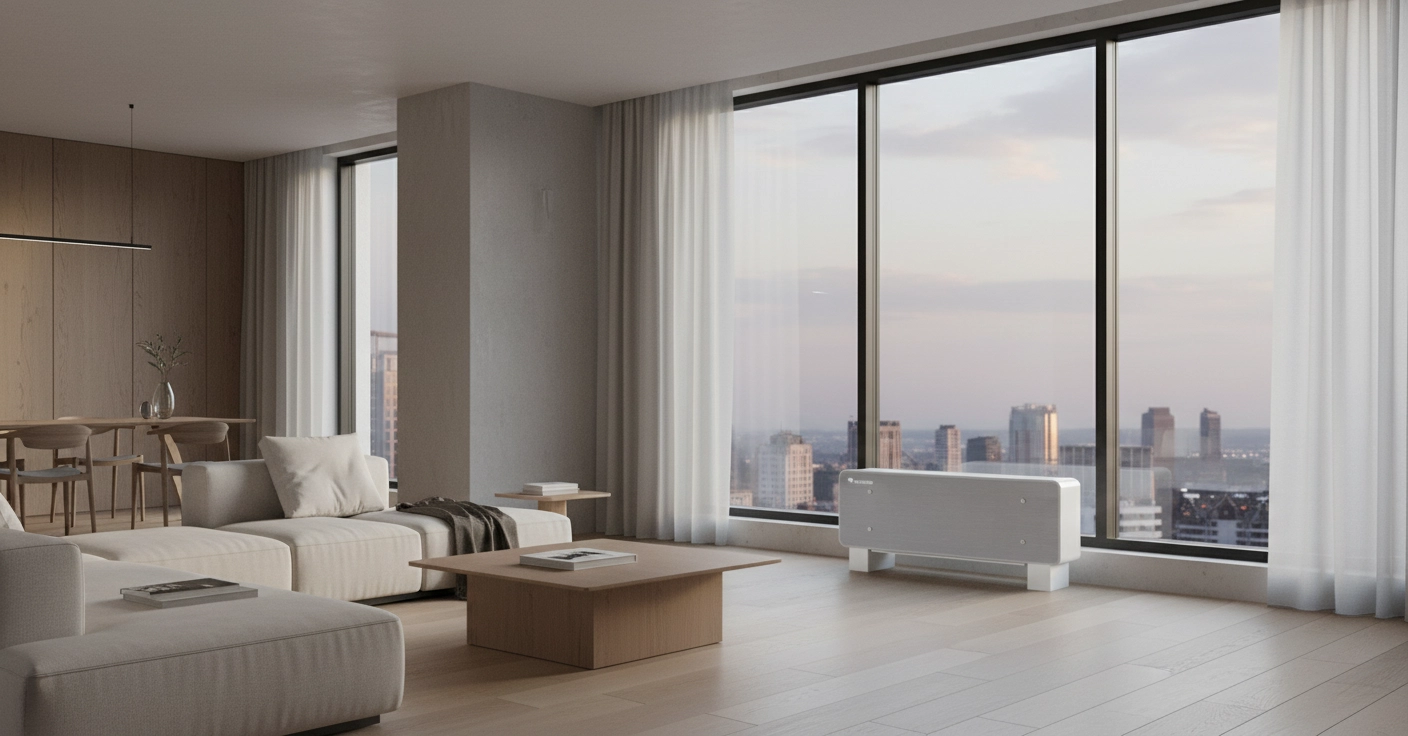

Низький підлоговий фанкойл має висоту корпусу 30-45 см, що робить його непомітним та ідеальним для встановлення під низькими підвіконнями чи в місцях з обмеженою висотою. Особливість цих моделей — компактний горизонтальний теплообмінник з оптимізованим аеродинамічним трактом. Зменшена висота корпусу означає, що для збереження теплової потужності потрібно або збільшувати довжину фанкойла, або інтенсифікувати теплообмін через підвищення швидкості повітряного потоку.
Особливу увагу варто звернути на двостороннє скляне виконання, доступне для підлогових і низьких підлогових моделей. Така конструкція спеціально розроблена для відкритого монтажу в просторах типу оупен-спейс, де обладнання видно з обох боків. Дане рішення не лише забезпечує естетичну привабливість, але й дозволяє організувати двосторонній повітряний потік, що ефективніше охоплює більшу площу приміщення.
Примусова конвекція та розподіл повітряного потоку
Фізичний процес примусової конвекції лежить в основі функціонування всіх фанкойлів, але його характеристики суттєво відрізняються залежно від типу виконання. Напрямок і швидкість повітряного потоку безпосередньо впливають на рівномірність температурного поля в приміщенні.
Настінний фанкойл створює горизонтальний повітряний потік, який спрямовується вздовж стелі, поступово опускаючись у міру охолодження (в режимі охолодження) або підіймаючись у міру нагрівання (в режимі опалення). Таке розподілення ідеально працює для охолодження, оскільки холодне повітря природно опускається вниз і рівномірно покриває приміщення. Проте в режимі опалення горизонтальний потік менш ефективний — тепле повітря прагне підніматися вгору, що може призвести до температурної стратифікації, коли верхні шари повітря значно тепліші за нижні.
Підлоговий фанкойл зі своїм вертикальним розподілом створює висхідний потік, який у режимі опалення природно підіймається вгору, а потім, охолоджуючись біля стелі, опускається по периметру приміщення, забезпечуючи циркуляцію по всьому об'єму. Це робить підлогові моделі більш ефективними для опалення. У режимі охолодження підлоговий фанкойл змушує холодне повітря долати природну тенденцію опускатися, що може вимагати більшої швидкості вентилятора і, відповідно, вищого рівня шуму.
Висота розміщення фанкойла також критично впливає на його ефективність. Для настінних моделей оптимальна висота монтажу — 2-2,5 м від підлоги, що забезпечує достатнє охоплення приміщення без створення зон дискомфорту. Для підлогових моделей найважливіше забезпечити вільний простір над пристроєм для безперешкодного руху повітряного потоку вгору.
Швидкість повітряного потоку також змінює картину теплообміну. При низьких швидкостях переважає природна конвекція і відбувається розшарування температури за висотою. При високих швидкостях домінує примусова конвекція, забезпечуючи більш рівномірний розподіл температури, але підвищуючи рівень шуму і ризик виникнення відчуття протягу.
Нормативна база: визначення теплової потужності
Теплова потужність фанкойлів визначається згідно з європейським стандартом EN 1397 (для режиму охолодження також може застосовуватися EN 15218). Згідно з цими стандартами, потужність вимірюється при певних нормалізованих умовах: для режиму охолодження — температура повітря 27°C (сухий термометр) і 19°C (вологий термометр), температура води на вході 7°C, на виході 12°C; для режиму опалення — температура повітря 20°C, температура води на вході 50°C або 70°C.
Важливо розуміти, що табличні значення потужності, які наводяться виробниками, не можуть бути механічно перенесені між різними виконаннями фанкойлів без відповідного перерахунку. Це пов'язано з тим, що реальна теплова потужність залежить від трьох ключових змінних: температури теплоносія, температури повітря в приміщенні та витрати повітря через теплообмінник.
Для настінних, підлогових і низьких підлогових фанкойлів при однаковій номінальній потужності реальна ефективність буде відрізнятися через різну конфігурацію теплообмінників і аеродинаміку потоку. Наприклад, при однаковій площі теплообмінника підлоговий фанкойл може мати вищу ефективність в режимі опалення через кращий висхідний рух нагрітого повітря, але поступатися настінному в режимі охолодження.
Фактична теплова потужність може бути виражена формулою: Q(теплова) = G(повітря) × c(питома) × різниця температур повітря, де G(повітря) — масова витрата повітря через теплообмінник, c(питома) — питома теплоємність повітря, а різниця температур — це різниця між температурою повітря на виході та на вході в теплообмінник. При цьому сама різниця температур залежить від ефективності теплообміну, яка різниться для різних виконань фанкойлів.
Методика вибору виконання фанкойла
Процес вибору оптимального виконання фанкойла повинен починатися з визначення теплового навантаження приміщення. Цей розрахунок враховує теплонадходження або тепловтрати через огороджувальні конструкції, вікна, від сонячної радіації, людей, обладнання та інших джерел. Точний розрахунок теплового навантаження є фундаментальною основою для вибору потужності фанкойла.
Наступним кроком є визначення конструктивних обмежень за висотою та площею стіни. Якщо висота під підвіконням менша 60 см, то стандартний підлоговий фанкойл не підійде — слід розглянути низький підлоговий варіант. Якщо вільна площа стіни обмежена, настінний фанкойл може бути кращим рішенням, оскільки займає мінімум простору.
Далі слід встановити умови розміщення — прихований або відкритий монтаж. Для прихованого монтажу в нішу або за декоративну панель важливо забезпечити достатній вільний простір для забору та викиду повітря. Для відкритого монтажу естетичні вимоги стають більш важливими, що може схилити вибір на користь дизайнерських моделей із двостороннім скляним виконанням.
Оцінка напрямку та дальності потоку для конкретного приміщення є критичною. Якщо потрібне рівномірне охоплення великої зони, настінний фанкойл або комбінація кількох підлогових одиниць буде оптимальним рішенням. Для видовженого приміщення можна використовувати настінні фанкойли з регульованими жалюзі для спрямування потоку в потрібному напрямку.
Обов'язковим етапом є перевірка відповідності потужності при реальних умовах теплоносія. Якщо температура теплоносія нижча від нормативної, фактична потужність фанкойла буде меншою, що потрібно враховувати в розрахунках. При високотемпературних системах опалення (з температурою теплоносія вище 70°C) може бути необхідне застосування спеціальних модифікацій фанкойлів з посиленим теплообмінником.
Акустичні вимоги також необхідно враховувати, особливо для спальних кімнат або офісних приміщень. Якщо тепловий потік значний, а площа розміщення обмежена, може знадобитися фанкойл з високою питомою потужністю, що працюватиме на підвищених швидкостях вентилятора, створюючи більший шум. У таких випадках слід або збільшити кількість одиниць, щоб кожен фанкойл працював на нижчих, тихіших швидкостях, або переглянути температуру теплоносія для підвищення ефективності теплообміну.
Типові проектні помилки
Одна з найпоширеніших помилок при виборі фанкойлів — це вибір виконання виключно за естетичним критерієм без перевірки відповідності потужності. Дизайнерські рішення часто переважають над інженерними розрахунками, що призводить до недостатнього охолодження або опалення приміщення. Наприклад, низький підлоговий фанкойл, обраний через обмеження висоти, може не забезпечити достатню теплову потужність для великого приміщення, особливо в режимі опалення.
Пряме перенесення табличної потужності між виконаннями без урахування зміни аеродинаміки — ще одна серйозна помилка. Різні типи фанкойлів мають різну ефективність теплообміну через відмінності в конструкції теплообмінника та організації повітряного потоку. Наприклад, фанкойл потужністю 3 кВт у настінному виконанні може забезпечувати в приміщенні інший тепловий комфорт порівняно з аналогічним за номінальною потужністю підлоговим виконанням.
Ігнорування акустичних обмежень при компактній геометрії вентилятора також часто зустрічається на практиці. Зменшені габарити низьких підлогових фанкойлів вимагають використання компактних вентиляторів, які для забезпечення тієї ж витрати повітря повинні обертатися з більшою швидкістю, що підвищує рівень шуму. Без належного врахування цього фактору обладнання може створювати дискомфорт, особливо в тихих приміщеннях.
При відкритому розміщенні фанкойлів посеред приміщення часто не враховується ефект двостороннього потоку. Такі моделі потребують спеціальної конструкції з можливістю забору повітря з обох боків і, відповідно, особливого розрахунку розподілу повітряних потоків у приміщенні. Ігнорування цього аспекту може призвести до неефективного охолодження або опалення, а також до виникнення зон з підвищеною швидкістю повітря, що створює відчуття протягу.
Умови, за яких підхід потребує корекції
При дуже великих теплових навантаженнях (понад 150-200 Вт/м²) стандартний підхід до вибору фанкойлів потребує корекції. У таких умовах може бути недостатньо встановити фанкойли по периметру приміщення — необхідне додаткове розміщення обладнання в центральних зонах або використання стельових касетних моделей для рівномірного розподілу повітря.
Жорсткі акустичні вимоги також змінюють логіку вибору. Для приміщень з обмеженнями по шуму (бібліотеки, зали для переговорів, спальні) слід вибирати фанкойли з більшою площею теплообмінника, що дозволять досягати необхідної потужності при нижчих швидкостях вентилятора і, відповідно, меншому рівні шуму. В таких випадках краще встановити більше одиниць меншої потужності, ніж меншу кількість високопродуктивних, але гучніших моделей.
Екстремальні температури теплоносія також вимагають особливого підходу. При низьких температурах теплоносія в режимі охолодження (нижче 7°C) зростає ризик конденсації вологи на теплообміннику та можливого утворення інею, що знижує ефективність. У такому випадку необхідно передбачити систему відведення конденсату з піддоном достатньої ємності. При високих температурах теплоносія в режимі опалення (вище 80°C) можливе пересушування повітря, а також існує ризик перегріву деяких компонентів фанкойла, що вимагає вибору спеціальних моделей з підвищеною термостійкістю.
Сезонна зміна режиму охолодження та опалення особливо впливає на вибір типу виконання. Якщо в літньому режимі оптимальними є настінні фанкойли завдяки ефективному розподілу охолодженого повітря, то в зимовому режимі перевагу можуть мати підлогові моделі через кращу циркуляцію теплого повітря. В ідеалі система повинна бути спроектована з урахуванням обох режимів, з пріоритетом на той, який використовується частіше або є більш критичним для даного приміщення.
Часті запитання
Чим відрізняється підлоговий від низького підлогового фанкойла за потужністю?
Основна відмінність полягає у геометрії теплообмінника та аеродинамічному тракті. Стандартний підлоговий фанкойл з висотою 60-90 см має більшу площу теплообмінника та може забезпечити вищу теплову потужність на одиницю довжини. Низький підлоговий фанкойл (30-45 см) для досягнення аналогічної потужності потребує або збільшення довжини, або вищої швидкості вентилятора, що підвищує рівень шуму. При однаковій номінальній потужності низький підлоговий фанкойл часто має меншу реальну продуктивність в режимі опалення через гірші умови для природної конвекції.
Коли настінний фанкойл ефективніший за підлоговий?
Настінний фанкойл є ефективнішим у режимі охолодження, особливо для приміщень з високою стелею. Горизонтальний потік охолодженого повітря розподіляється під стелею і поступово опускається, забезпечуючи рівномірне охолодження без створення холодних зон біля підлоги. Також настінні моделі ефективніші в приміщеннях з великою площею та обмеженими можливостями розміщення обладнання на підлозі. Крім того, вони переважають у випадках, коли необхідне охоплення широкої зони горизонтальним потоком, наприклад, у просторих холах або торгових залах.
Як розраховується оптимальна кількість фанкойлів для приміщення?
Розрахунок починається з визначення загального теплового навантаження приміщення, яке залежить від об'єму, огороджувальних конструкцій, кількості людей, обладнання та інших факторів. Далі це навантаження розподіляється між фанкойлами з урахуванням їхньої реальної потужності при конкретних умовах експлуатації (температура теплоносія, допустимий рівень шуму). Важливо також враховувати геометрію приміщення — для забезпечення рівномірного розподілу повітря відстань між фанкойлами не повинна перевищувати певних значень, зазвичай 4-6 м для настінних і 3-5 м для підлогових моделей.
Що найбільше впливає на рівень шуму фанкойла?
Найбільший вплив має швидкість обертання вентилятора, яка зростає при збільшенні необхідної витрати повітря. Також шум залежить від конструкції вентилятора і якості його балансування, геометрії повітряного тракту та наявності акустичної ізоляції корпусу. Компактні моделі з обмеженим простором для вентилятора зазвичай гучніші, оскільки для забезпечення тієї ж витрати повітря вентилятор повинен обертатися швидше. Рівень шуму можна знизити, використовуючи більші за розміром моделі, що працюватимуть на нижчих швидкостях, або застосовуючи спеціальні акустичні матеріали при монтажі.
Як режим керування впливає на вибір виконання фанкойла?
Режим керування може суттєво вплинути на оптимальний вибір. Наприклад, при центральному регулюванні з постійною температурою теплоносія важливо забезпечити можливість локального контролю витрати повітря, що краще реалізується в настінних моделях з пультами керування. Для інтеграції в системи «розумний будинок» важливо обирати фанкойли з електронним керуванням та можливістю підключення до центральних контролерів. Для приміщень з непостійним перебуванням людей ефективнішими можуть бути підлогові моделі з інерційним теплообмінником, що забезпечують більш плавну зміну температури.
Висновки
Вибір між настінним, підлоговим стандартним і низьким підлоговим фанкойлом є комплексним інженерним завданням, що вимагає врахування множини технічних, архітектурних і експлуатаційних факторів. Основними критеріями повинні бути не лише естетичні вподобання, але в першу чергу — забезпечення необхідної теплової потужності, ефективний розподіл повітряного потоку і відповідність акустичним вимогам.
Кожне виконання має свої переваги: настінні фанкойли ефективніші в режимі охолодження та займають менше корисної площі, стандартні підлогові забезпечують кращу циркуляцію в режимі опалення, а низькі підлогові ідеально підходять для приміщень з обмеженою висотою монтажу.
При проектуванні системи важливо не обмежуватися табличними значеннями потужності, а проводити розрахунки з урахуванням реальних умов експлуатації. Температура теплоносія, температура повітря в приміщенні, витрата повітря через теплообмінник — всі ці параметри впливають на фактичну теплову потужність і повинні бути враховані.
Особливу увагу слід приділити сезонній зміні режимів роботи, орієнтуючись на найбільш критичний режим або шукаючи компромісні рішення для ефективної роботи як у режимі охолодження, так і в режимі опалення.
Для складних проектів з високими вимогами до комфорту рекомендується використовувати гібридні рішення, комбінуючи різні типи фанкойлів в межах одного приміщення для досягнення оптимального результату.
