Фанкойл це кінцевий пристрій централізованої системи клімат-контролю. Він не генерує тепло або холод самостійно — фанкойли можуть лише передавати енергію від теплоносія до повітря приміщення. Вибір правильного типу монтажу і бренду визначає ефективність усієї системи на роки вперед.
Що таке фанкойл: принцип роботи та влаштування
Фанкойл не має компресора і не виробляє холод. Його завдання — взяти вже підготовлений теплоносій від чилера або теплового насоса і передати його енергію повітрю кімнати. Всередині корпусу стоять вентилятор, теплообмінник і фільтр грубого очищення — більше нічого зайвого.
Принцип роботи фанкойла такий: вентилятор тягне повітря з приміщення крізь теплообмінник. Влітку там циркулює холодна вода — повітря охолоджується і повертається назад. Взимку надходить гаряча — і той самий блок обігріває кімнату. Фанкойл принцип роботи не змінює залежно від сезону, змінюється лише температура теплоносія.
Температура теплоносія в режимі охолодження — 6–12°C, в режимі обігріву — від 40 до 55°C. Фанкойл вбудований у централізовану систему і без зовнішнього джерела не функціонує. Саме це відрізняє його від автономного кондиціонера.
Чилер-фанкойл: система як ціле
Система чилер-фанкойл — це класичне централізоване рішення для кондиціонування повітря у комерційній нерухомості. Чилер — це зовнішній агрегат, який виробляє охолоджену або нагріту воду і подає її до фанкойлів по будівлі по трубопроводу. Чилер-фанкойл як система також в стані підтримувати різні температурні зони одночасно.
Повітря в системі рухається за простою схемою. Повітря з приміщення потрапляє до теплообмінника фанкойла, охолоджується або нагрівається, та повертається назад в приміщення обробленим. Між фанкойлом і чилером знаходиться гідравлічний контур із клапанами. Між фанкойлом і трубопроводом також у обов'язковому порядку монтуються ізольовані патрубки. Що таке фанкойл у складі чилерної системи — кінцевий пристрій, що розподіляє енергію теплоносія залежно від заданої температури. Фанкойли можуть підключатися і по двотрубній, і по чотиритрубній схемі залежно від конфігурації системи.
Типи фанкойлів та види фанкойлів: класифікація за способом монтажу
Види фанкойлів визначаються конструкцією та способом розміщення. Кожен тип розроблений під конкретні умови — висоту стелі, планування приміщень та вимоги до дизайну інтер'єру.
Основна класифікація за монтажем:
- Канальні — монтуються приховано, розподіляють повітря через повітроводи
- Касетні — вбудовуються у підвісну стелю, обдувають зону у 2–4 напрямки
- Настінні — кріпляться на стіну відкрито, прості в монтажі та обслуговуванні
- Підлогово-стельові — розміщуються на підлозі або під стелею, замінюють радіатори

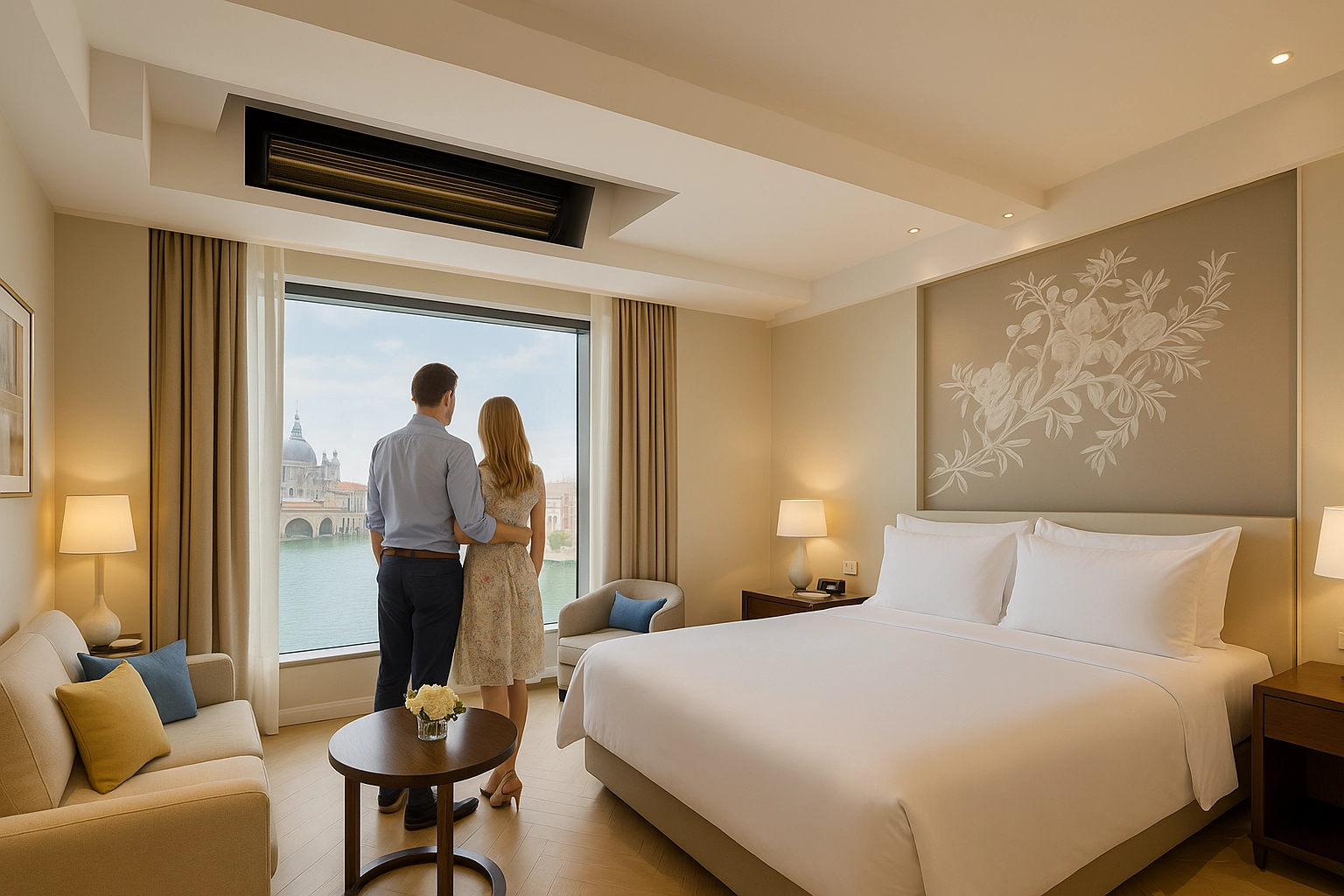

Канальні фанкойли: прихований монтаж
За підвісною стелею або у технічному просторі — саме там стоїть канальний фанкойл. Він цілком прихований від очей: повітря надходить по каналах від вхідних решіток, проходить через теплообмінник і розходиться по приміщеннях через дифузори у стелі. Там, де важливий дизайн інтер'єру, цей варіант не має альтернатив.
До корпусу підводяться два трубопроводи теплоносія та повітровідні канали на вході та виході. Фільтр грубого очищення знімається через технічний люк без демонтажу стелі. Канальний фанкойл — це одна зі складових систем, де кондиціонування і вентиляція об'єднані в один контур: за потреби підмішується свіже вуличне повітря.
Обслуговувати таким блоком можна кілька зон одночасно. Обмеження одне — потрібен простір за стелею і якісний проєкт повітроводів ще до початку оздоблення.
Касетні фанкойли: рівномірний обдув
Касетний блок встановлюється врівень зі стелею — видно лише декоративну панель із решітками. Чотири напрямки обдуву розганяють повітря рівномірно по всьому об'єму кімнати, без мертвих зон і температурних перепадів. Саме тому касетний фанкойл — стандартне рішення для відкритих офісних просторів і торгових залів.
У стандартному виконанні блок оснащений дренажним насосом. Він однаково добре працює і на охолодження, і на обігрів — залежно від того, який теплоносій надходить із системи. Мінімальна висота підвісної конструкції для монтажу — 100–150 мм.

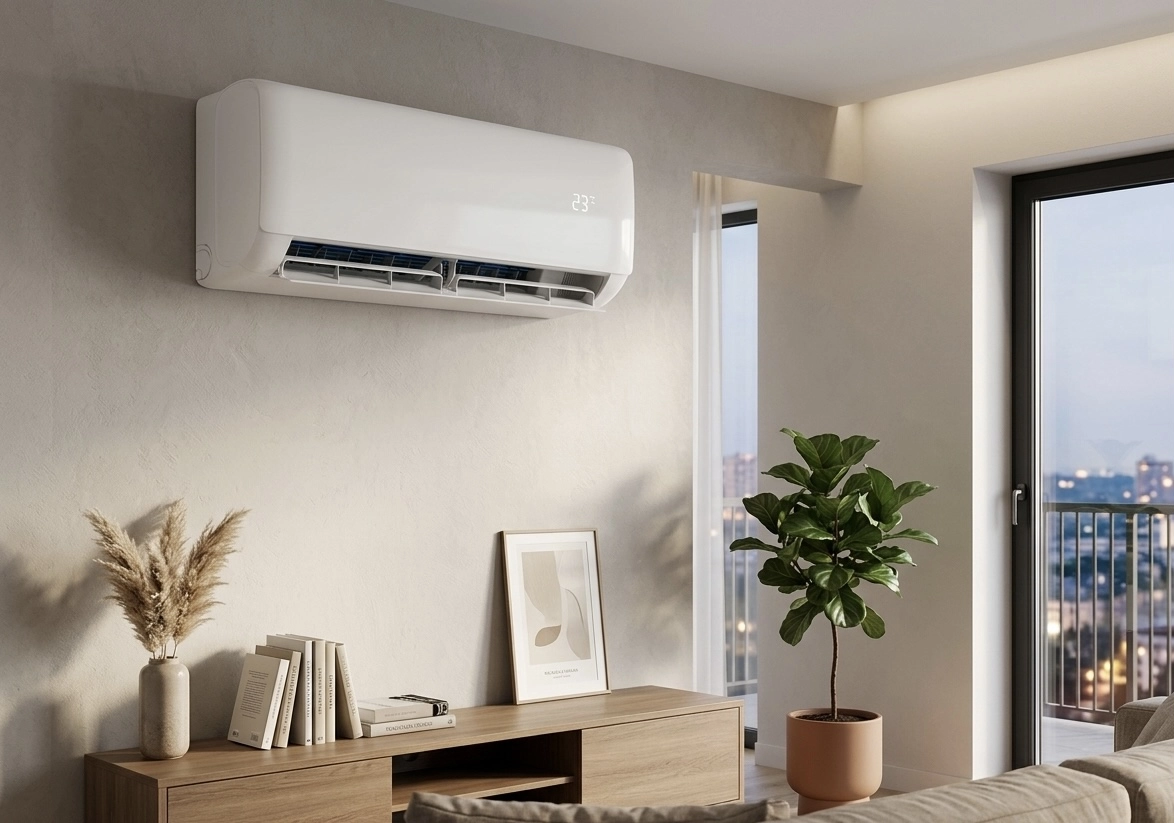

Настінні фанкойли: відкрита установка
Зовні настінний фанкойл майже не відрізняється від внутрішнього блока спліт-системи. Кріпиться на стіну, не потребує ні підвісної стелі, ні прокладки повітроводів. До комплекту входить пульт дистанційного керування — налаштування температури і швидкості вентилятора доступне з будь-якої точки кімнати.
Керування — через пульт або настінний термостат. Клапан на підводці реагує на сигнал і дозує теплоносій рівно стільки, скільки потрібно для підтримки заданої температури. Площа обслуговування одного блока — до 25–40 м², при більшій ставлять кілька одиниць відкритої установки.

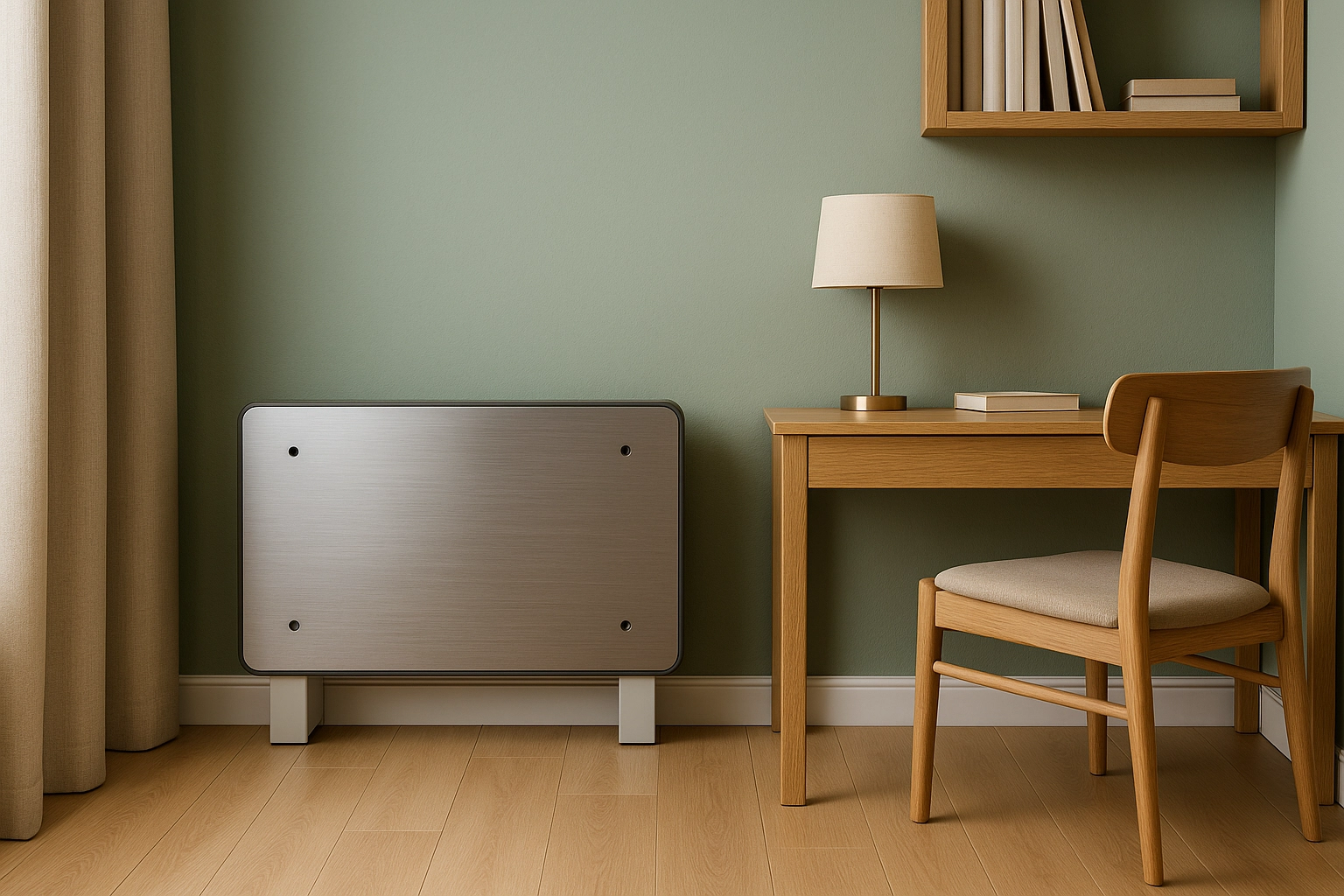

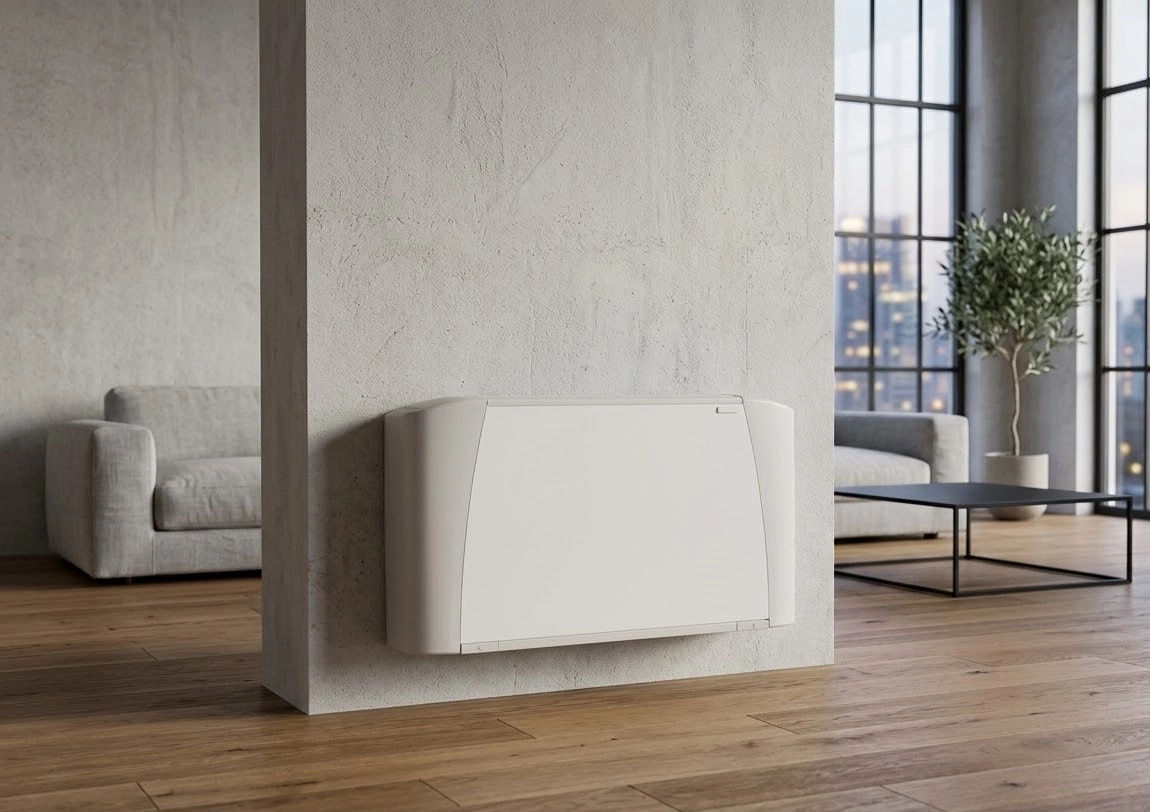

Підлогово-стельові фанкойли: заміна радіаторам
Підлогово-стельові фанкойли монтуються на підлозі і або під стелею. Вони можуть замінювати традиційні радіатори у системі водяного опалення. Це також зручно для приватних будинків із тепловим насосом.
Залежно від режиму системи блок подає або тепло, або холод. Повітря проходить через теплообмінник знизу вгору — і рівномірно розходиться по кімнаті без протягів і холодних зон. Підлогово-стельові моделі також широко використовуються вздовж скляних фасадів і вітрин для компенсації теплових втрат.
Двотрубні та чотиритрубні фанкойли
Окремий аспект класифікації — кількість трубопроводів. Двотрубний фанкойл забезпечує охолодження або обігрів залежно від поточного режиму всієї системи. Між фанкойлом і системою в цьому разі лише два трубопроводи. Що таке фанкойл двотрубний — просте рішення для в приміщеннях з однозонним кліматом, де не потрібні одночасні різні режими.
Чотиритрубний фанкойл має окремий контур для охолодження і обігріву. Це одна из составляющих гнучких багатозонних систем. В томуу що стосується комфорту, чотиритрубна схема дозволяє різним зонам одночасно отримувати різний режим.
Порівняння типів фанкойлів
| Тип | Де використовується | Переваги | Обмеження |
|---|---|---|---|
| Канальний | Офіси, ТЦ, готелі | Прихований монтаж, кілька зон | Потрібні повітроводи |
| Касетний | Відкриті офіси, комерція | Рівномірний обдув, дизайн | Потрібна підвісна стеля |
| Настінний | Квартири, кабінети | Простий монтаж | Обмежена зона дії |
| Підлогово-стельовий | Приватні будинки | Замінює радіатор | Займає місце |
Який тип фанкойла обрати: порівняння рішень під різні задачі
Для квартири
У квартирі обирають настінні або підлогово-стельові фанкойли. Настінний простіший у монтажі, а також добре вписується в готовий інтер'єр без додаткових конструкцій. Підлоговий добре інтегрується з існуючим трубопроводом і подає тепло в приміщення знизу — це ефективно для опалення. Обидва типи підходять для систем кондиціонування повітря у житловому секторі.
Для приватного будинку
У приватному будинку підлогові фанкойли працюють у до складу системи теплового насоса. Канальні рішення підходять для нових будинків із розвиненою системою повітроводів. Також в деяких проєктах поєднують обидва типи — канальні для загальних зон і настінні для спалень.
Для офісу або комерції
Для комерційної нерухомості канальні та касетні фанкойли підходять найкраще — обладнання повністю приховане, видно лише решітки або касетні панелі. За потреби система інтегрується з рекуперацією: частина вуличного повітря підмішується до внутрішнього і баланс підтримується автоматично.
Який фанкойл обрати: порівняння виробників в Україні
Основні бренди фанкойлів
На українському ринку представлені такі виробники:
- Mycond
- Daikin
- Cooper&Hunter
- Gree
- Mitsubishi Electric
Порівняння фанкойлів різних брендів
| Параметр | Mycond | Daikin | Cooper&Hunter | Gree |
|---|---|---|---|---|
| Типи фанкойлів | Всі типи | Всі типи | Базові | Всі типи |
| Рівень шуму | Середній/низький | Низький | Середній | Середній |
| Сумісність з ТН | Висока | Висока | Середня | Середня |
| Ціновий сегмент | Середній | Високий | Бюджетний | Середній |
Який бренд обрати під різні задачі
- Mycond — колі необхідне універсальне рішення для систем із тепловими насосами та середній бюджет
- Daikin — коли пріоритет мінімальний рівень шуму та висока енергоефективність
- Cooper&Hunter — коли бюджет обмежений і потрібне просте базове рішення
- Gree — для стандартних задач кондиціонування без специфічних вимог
Який тип фанкойла та бренд обрати разом
Канальні фанкойли — які бренди використовують
Для канальних систем підходять рішення від Mycond, Daikin і Gree. Ці виробники пропонують повний спектр канальних фанкойлів різної потужності, і по монтажних розмірах охоплюють більшість стандартних ситуацій.
Касетні фанкойли — які бренди обирають
Касетні фанкойли від Daikin, Mycond і Mitsubishi Electric орієнтовані на комерційний сегмент. Вони відрізняються конструкцією касети, діапазоном витраті повітря та можливістю підключення свіжого повітря.
Настінні та підлогово-стельові фанкойли: який бренд
У сегменті настінних і підлогово-стельових рішень представлені Cooper&Hunter, Gree та Mycond. Підлогові варіанти від цих виробників сумісні з двотрубними системами водяного опалення та охолодження.
Як правильно підібрати фанкойл для об'єкта
При виборі фанкойла необхідно врахувати кілька параметрів:
- Тип системи — двотрубна чи чотиритрубна, наявність чилера або теплового насоса
- Конструктив — висота стелі, підвісна конструкція, можливість прокладкі повітроводів
- Зонування — кількість приміщень і режими роботі по зонах
- Рівень шуму — для спалень і переговорних кімнат це критичний параметр
- Обслуговування — доступність фільтра грубого очищення і теплообмінника
Правильно підібрати фанкойл — означає врахувати архітектурні та технічні обмеження ще на стадії проєктування. Звернути увагу на сумісність із системою теплоносія і по параметрах і по тиску. При виборі фанкойла слід також перевіряти наявність сервісу і запчастин у регіоні.
Типові помилки при виборі типу фанкойла
Найчастіші помилки:
- Монтаж касетного типу в приміщенні без підвісної стелі — касетний блок просто не вмонтується фізично
- Вибір настінного фанкойла для великої площі без розрахунку зон покриття
- Ігнорування типу трубопроводу — двотрубний фанкойл і не забезпечить одночасне охолодження і обігрів у різних зонах
- Відсутність проєкту повітроводів для канальних систем
- Вибір пристрою без перевірки сумісності з наявним чилером або тепловим насосом
- Неврахування якості повітря в приміщеннях — відсутність припливної вентиляції також в великих будівлях є критичною помилкою
Ці помилки призводять до додаткових витрат і повторного монтажу. Можуть працювати фанкойли ефективно лише тоді, коли тип пристрою відповідає конструктиву і типу системи. Фанкойл — це складова частина системи, тому його вибір не можна відривати від проєкту. Можуть працювати правильно лише ті рішення, де тип фанкойла відповідає умовам монтажу та характеристикам теплоносія. Можуть бути також проблеми з гарантією, якщо монтаж виконаний без документації.
Аналітичний висновок
Вибір типу фанкойла — технічне рішення, яке залежить від конструкції об'єкта і типу системи. Канальні та касетні орієнтовані на комерцію, настінні та підлогово-стельові — на житловий сектор. Двотрубні системи простіші, чотиритрубні — гнучкіші для багатозонних об'єктів.
Система чилер-фанкойл ефективна для великих будівель, де централізоване виробництво холоду або тепла доцільніше за безліч автономних спліт-систем. Перед вибором обладнання — визначити тип системи, а потім підбирати конкретний тип фанкойла під умови монтажу.
Питання та відповіді (FAQ)
Що таке фанкойл і який принцип роботи?
Фанкойл — кінцевий пристрій водяної системи кліматизації без власного компресора. До складу входять вентилятор, теплообмінник і фільтр грубого очищення. Повітря кімнати вентилятор прокачує крізь теплообмінник — там воно нагрівається або охолоджується залежно від температури теплоносія. Фанкойл у системі — це виконавча ланка: сам по собі він не дає ні тепла, ні холоду.
Чим відрізняється фанкойл від спліт-системи?
Спліт-системи мають власний компресор і фреоновий контур. Між фанкойлом і джерелом тепла або холоду — водяний контур, а не фреоновий. За конфігурацією системи фанкойл може бути двотрубним або чотиритрубним. Очищення повітря у спліт-систем лише базовий фільтр, тоді як фанкойли можуть працювати також в складі систем з рекуперацією.
Який фанкойл краще для теплового насоса?
Підлогові та канальні фанкойли з низькотемпературним теплообмінником. Фанкойли працюють на параметрах теплоносія 35–45°C, характерних для ТН. Стандартні фанкойли, розраховані на режим охолодження при 6–12°C, на обігрів від ТН малоефективні.
Чим відрізняються двотрубні та чотиритрубні фанкойли?
Двотрубний може охолоджувати або гріти — залежно від режиму системи. Чотиритрубний має окремі контури охолодження і обігріву. Чотиритрубна схема дозволяє різним зонам можуть працювати у різних режимах одночасно.
Як правильно підібрати тип фанкойла?
Звернути увагу на тип системи: двотрубна чи чотиритрубна, наявність чилера або ТН. Далі — конструктив: чи є підвісна стеля для касетного, простір для канального. При виборі також слід враховувати рівень шуму при роботі у спальних або переговорних зонах.
Що входить у систему чилер-фанкойл?
Система включає чилер, насосну групу, трубопровід і фанкойли. Між фанкойлом і чилером — гідравлічний контур. Фанкойли можуть бути канальними, касетними, настінними або підлогово-стельовими залежно від типу об'єкта.
Де замовити фанкойл в Україні?
Обладнання постачається через авторизованих дистриб'юторів. Безкоштовно по Україні доставку пропонують більшість великих постачальників при замовленні від певної суми. Безкоштовно по Україні доставка поширюється також в деяких компаній на монтажні матеріали. Переконайтесь, що цей сайт є офіційним представником виробника. Можна залишити відгук на сайті постачальника. Ви погоджуєтесь з умовами гарантії при реєстрації обладнання.
