Автор: технічний відділ Mycond
Кліматичні випробувальні камери є складними технічними системами, що потребують точного контролю параметрів повітря, особливо вологості. Правильний вибір та розрахунок системи осушення для таких камер має вирішальне значення для забезпечення достовірності результатів випробувань та відтворюваності умов. Особливо складним завданням є підтримання заданих параметрів вологості при динамічних режимах та широкому діапазоні температур, характерних для сучасних випробувальних камер.
Специфіка випробувальних кліматичних камер як об'єкта вологісного контролю
Випробувальні кліматичні камери характеризуються надзвичайно широким діапазоном робочих параметрів. Температурний діапазон може становити від -70°C до +180°C залежно від типу камери та стандартів випробувань. Одночасно з цим діапазон відносної вологості зазвичай складає від 10% до 98%, що створює особливі виклики для систем осушення.
Сучасні стандарти випробувань встановлюють жорсткі вимоги до точності підтримання параметрів середовища. Типова вимога до точності підтримання відносної вологості становить ±2-3%, що вимагає прецизійної роботи систем осушення та зволоження. При цьому важливим параметром є швидкість зміни режимів – часто вимагається перехід між різними кліматичними умовами за 15-30 хвилин, що ставить додаткові вимоги до продуктивності обладнання.
Малий об'єм робочого простору більшості випробувальних камер (часто від 0,5 до 10 м³) має подвійний вплив на систему вологісного контролю. З одного боку, це зменшує абсолютну кількість вологи, яку необхідно видалити, а з іншого – значно знижує інерційність системи, вимагаючи швидшої реакції на зміни та точнішого контролю. Варто зазначити, що всі наведені числові діапазони є орієнтовними та можуть відрізнятися залежно від конкретного типу камери та вимог стандартів випробувань.
Фізика процесу: зв'язок між температурою, відносною та абсолютною вологістю при динамічних режимах
Розуміння психрометричних процесів є ключовим для проектування ефективних систем осушення кліматичних камер. При зміні температури повітря відбуваються складні взаємозв'язані процеси, які можна наочно представити за допомогою h-d діаграми Моллє.
Найважливішим моментом для розуміння роботи кліматичних камер є залежність відносної вологості від температури при сталому абсолютному вологовмісті. Відносна вологість визначається як відношення парціального тиску водяної пари до тиску насичення при даній температурі:
$$varphi = frac{P_п}{P_н} cdot 100%$$
При нагріванні повітря тиск насичення $P_н$ значно зростає, тоді як парціальний тиск водяної пари $P_п$ залишається практично незмінним (за умови сталого абсолютного вологовмісту). Це призводить до зниження відносної вологості, навіть якщо абсолютна кількість вологи в повітрі не змінюється.
Вологоємність повітря (максимально можливий абсолютний вологовміст) залежить від температури відповідно до рівняння Менделєєва-Клапейрона та зростає експоненційно при підвищенні температури. Це можна виразити через залежність тиску насичення від температури:
$$P_н = 611.2 cdot e^{frac{17.62 cdot t}{243.12 + t}}$$
де $t$ – температура повітря в °C, а $P_н$ – тиск насичення в Па.
При швидкій зміні температури в кліматичній камері точка роси також змінюється, хоча і менш різко, ніж температура повітря. Точка роси безпосередньо пов'язана з абсолютним вологовмістом повітря і є тією температурою, при якій повітря стає насиченим (відносна вологість 100%). При динамічних режимах саме контроль точки роси або абсолютного вологовмісту, а не відносної вологості, дозволяє більш точно керувати процесами осушення.
Технічні обмеження конденсаційного осушення в кліматичних камерах
Конденсаційний метод осушення, що базується на охолодженні повітря нижче точки роси з наступною конденсацією вологи, має суттєві обмеження при застосуванні в кліматичних камерах, особливо з широким діапазоном робочих температур.
Основним обмеженням є неможливість ефективної роботи при температурах нижче точки замерзання конденсату. Зазвичай це становить проблему при температурах нижче 0...+3°C, коли конденсат на поверхні випарника замерзає, утворюючи шар льоду, що значно знижує ефективність теплообміну та блокує повітряний потік. Це робить конденсаційний метод непридатним для низькотемпературних випробувальних камер без додаткових технічних рішень.
Інша суттєва проблема – інерційність зміни продуктивності через теплову інерцію випарника. Типовий час реакції конденсаційного осушувача на зміну навантаження становить від 5 до 15 хвилин залежно від маси теплообмінника та інтенсивності теплообміну. Це може бути критичним обмеженням для систем, які повинні швидко реагувати на зміни режимів в камері.
Також існує обмеження щодо мінімальної досяжної точки роси. Для більшості комерційних конденсаційних осушувачів мінімальна точка роси становить близько +3...+5°C, що недостатньо для камер, де потрібна низька абсолютна вологість. Ця границя визначається термодинамікою холодильного циклу та температурою поверхні випарника.
Продуктивність конденсаційного осушувача сильно залежить від температури випарника та вхідного повітря. При зниженні температури випарника продуктивність осушення зростає, але одночасно знижується енергоефективність холодильного циклу. Варто зазначити, що всі наведені температурні пороги та часові інтервали є типовими орієнтирами з інженерної практики та уточнюються для конкретного обладнання.

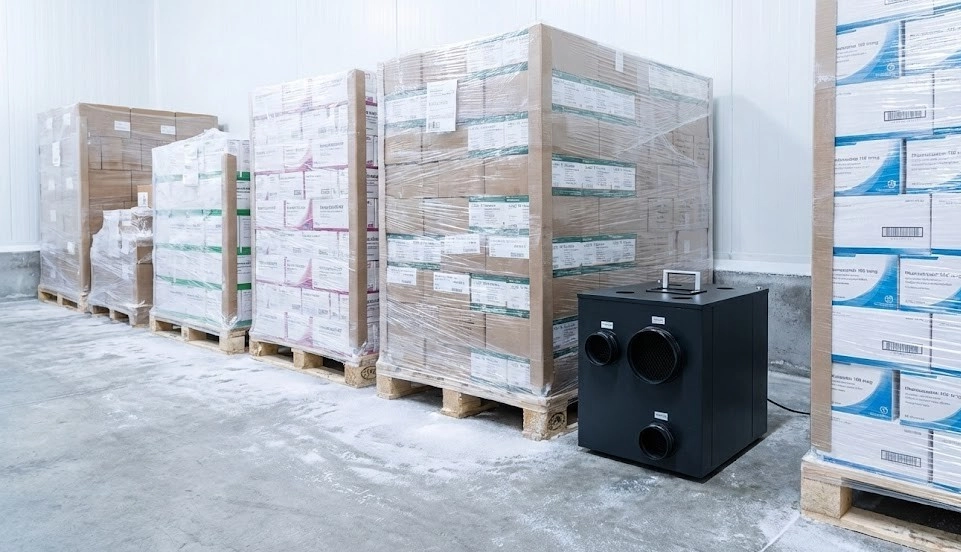

Адсорбційне осушення: переваги та технічні виклики для динамічних режимів
Адсорбційне осушення має значні переваги для кліматичних камер, особливо коли йдеться про широкий діапазон температур та низькі точки роси. Цей метод дозволяє працювати в діапазоні від -70°C до +80°C, що охоплює більшість потреб випробувальних камер.
Ключова перевага адсорбційних осушувачів – здатність досягати надзвичайно низьких точок роси, до -70°C для систем на основі силікагелю, що неможливо для конденсаційних систем. Це особливо важливо для низькотемпературних випробувань, де потрібна мінімальна абсолютна вологість.
Однак адсорбційні системи мають власні технічні виклики, головний з яких – необхідність регенерації адсорбенту. Час повного циклу регенерації десиканта може становити від 20 до 180 хвилин залежно від типу адсорбенту та ступеня його насичення. Для забезпечення безперервності роботи зазвичай застосовуються роторні системи або системи з двома паралельними контурами адсорбентів.
Ефективність адсорбційного осушення описується ізотермами адсорбції, які показують залежність адсорбційної ємності (кількість вологи, яку може поглинути одиниця маси адсорбенту) від відносної вологості при заданій температурі. Різні типи адсорбентів (силікагель, цеоліт, молекулярні сита) мають різні ізотерми, що визначає їх оптимальне застосування для конкретних умов.
Важливим фактором є залежність адсорбційної ємності від температури регенерації. При підвищенні температури регенерації від 120°C до 180°C адсорбційна ємність значно зростає, що дозволяє ефективніше використовувати десикант. Однак це потребує додаткових енерговитрат на нагрівання та більш складних систем управління.
Слід зазначити, що конкретні значення адсорбційної ємності, часу регенерації та інших параметрів залежать від конкретного виробника обладнання та умов експлуатації, тому при проектуванні систем необхідно використовувати технічні дані конкретних матеріалів та обладнання.
Методика розрахунку продуктивності осушення для кліматичних камер
Правильний розрахунок продуктивності системи осушення є критично важливим для забезпечення точного контролю вологості в кліматичних камерах, особливо при динамічних режимах. Розглянемо ключові етапи такого розрахунку.
Першим кроком є визначення вологісного навантаження при зміні режимів. Воно розраховується через різницю абсолютного вологовмісту в початковому та кінцевому стані:
$$Delta W = (d_1 - d_2) cdot V cdot rho$$
де $Delta W$ – кількість вологи, яку потрібно видалити (г), $d_1$ і $d_2$ – абсолютний вологовміст у початковому та кінцевому стані (г/кг сухого повітря), $V$ – об'єм камери (м³), $rho$ – густина повітря (кг/м³).
Необхідна швидкість видалення вологи розраховується з урахуванням заданого часу зміни режиму:
$$G_{осуш} = frac{Delta W}{tau} cdot K_{зап}$$
де $G_{осуш}$ – необхідна продуктивність осушувача (г/год), $tau$ – заданий час зміни режиму (год), $K_{зап}$ – коефіцієнт запасу, який для динамічних режимів становить від 1,3 до 1,8 залежно від швидкості зміни параметрів.
Алгоритм вибору типу осушення можна представити наступним чином:
- Якщо температура > +5°C І точка роси > 0°C, тоді можливе конденсаційне осушення
- Якщо температура +5°C АБО точка роси -10°C, тоді необхідне адсорбційне осушення
- В інших випадках рекомендується комбінована система
Для швидких змін режимів важливо розрахувати буферну ємність осушувального контуру, тобто об'єм повітря, який має бути підготовлений заздалегідь:
$$V_{буф} = G_{пов} cdot tau_{реак}$$
де $V_{буф}$ – об'єм буфера (м³), $G_{пов}$ – витрата повітря через камеру (м³/год), $tau_{реак}$ – очікуваний час реакції системи (год).
Розглянемо числовий приклад розрахунку для камери об'ємом 8 м³ при зміні режиму з +20°C/50% ВВ до -20°C/30% ВВ за 15 хвилин. Використовуючи h-d діаграму або психрометричні таблиці, визначаємо абсолютний вологовміст у початковому стані (~7,3 г/кг) та кінцевому стані (~0,4 г/кг). Різниця становить близько 6,9 г/кг. При щільності повітря ~1,2 кг/м³ необхідно видалити: 6,9 г/кг × 8 м³ × 1,2 кг/м³ = 66,24 г вологи за 15 хвилин (0,25 год), що дає продуктивність 264,96 г/год. З урахуванням коефіцієнта запасу 1,5, необхідна продуктивність осушувача становитиме близько 397,44 г/год.
Час реакції системи осушення та фактори інерційності
При проектуванні систем осушення для випробувальних камер з динамічними режимами критично важливо враховувати фактори, що впливають на швидкість реакції системи на зміну параметрів.
Одним із ключових факторів є теплова інерція конденсаційного випарника. Вона залежить від маси теплообмінника та теплоємності його матеріалу. Час, необхідний для зміни температури поверхні випарника до нового значення, розраховується за формулою:
$$tau_{тепл} = frac{m cdot c cdot Delta T}{Q_{охол}}$$
де $tau_{тепл}$ – час теплової інерції (с), $m$ – маса теплообмінника (кг), $c$ – теплоємність матеріалу (Дж/(кг·К)), $Delta T$ – необхідна зміна температури (К), $Q_{охол}$ – холодопродуктивність (Вт).
Для адсорбційних систем критичним параметром є час регенерації, який визначає мінімальний цикл роботи. У роторних системах це впливає на швидкість обертання ротора, а в системах з касетами – на частоту перемикання між ними.
Транспортне запізнення в повітроводах розраховується як відношення об'єму повітроводів до витрати повітря:
$$tau_{тр} = frac{V_{пов}}{G_{пов}}$$
де $tau_{тр}$ – транспортне запізнення (с), $V_{пов}$ – об'єм повітроводів (м³), $G_{пов}$ – витрата повітря (м³/с).
Додатковим фактором є інерційність датчиків вологості, яка може становити від 30 секунд до 3 хвилин залежно від типу сенсора та швидкості повітряного потоку. Більш точні ємнісні датчики зазвичай мають меншу інерційність порівняно з психрометричними.
Загальний час виходу системи на режим визначається як сума всіх складових інерційності:
$$tau_{заг} = tau_{тепл} + tau_{рег} + tau_{тр} + tau_{датч}$$
де $tau_{заг}$ – загальний час реакції (с), $tau_{рег}$ – час регенерації адсорбенту (для адсорбційних систем), $tau_{датч}$ – інерційність датчика вологості.
Важливо розуміти, що конкретні значення часу залежать від конструкції системи та режиму роботи, тому при проектуванні необхідно використовувати дані конкретного обладнання та проводити відповідні розрахунки для кожної системи індивідуально.
Системи комбінованого осушення та буферизації
Для забезпечення роботи кліматичних камер у широкому діапазоні температур і вологості оптимальним рішенням часто є використання комбінованих систем осушення. Такі системи поєднують переваги різних методів осушення і дозволяють досягти максимальної ефективності в різних режимах роботи.
Найпоширенішою схемою є послідовне з'єднання конденсаційного та адсорбційного осушувачів. При цьому конденсаційний осушувач виконує первинне осушення до точки роси +5...+10°C, а адсорбційний забезпечує подальше зниження вологості до необхідних значень. Така комбінація дозволяє суттєво знизити енерговитрати на регенерацію адсорбенту при збереженні можливості досягнення низьких точок роси.
Важливим елементом комбінованих систем є автоматика перемикання між режимами роботи. Критеріями перемикання можуть бути:
- Температура повітря в камері (нижче +5°C – адсорбційний режим, вище – конденсаційний)
- Необхідна точка роси (нижче -5°C – адсорбційний режим, вище – конденсаційний)
- Швидкість зміни параметрів (при швидких змінах – комбінований режим)
Для згладжування перехідних процесів ефективним рішенням є використання буферних ресиверів підготовленого повітря. Вони дозволяють заздалегідь накопичувати осушене повітря і подавати його в камеру під час швидкої зміни режиму, компенсуючи інерційність основної системи осушення.
Системи байпасування та змішування дозволяють точно регулювати вологість через дозоване змішування осушеного та неосушеного повітря. Цей метод особливо ефективний при необхідності підтримання середніх значень відносної вологості, коли пряме осушення може призвести до надмірного зниження вологості.
Керування комбінованими системами зазвичай здійснюється за каскадним принципом, коли первинним параметром регулювання є абсолютна вологість або точка роси, а відносна вологість коригується з урахуванням поточної температури в камері. Такий підхід забезпечує максимальну стабільність при зміні температурних режимів.
Типові інженерні помилки та хибні уявлення
При проектуванні систем осушення для випробувальних камер інженери часто припускаються типових помилок, які можуть суттєво вплинути на функціональність всієї системи.
Одна з найпоширеніших помилок – вибір осушувача лише за об'ємом камери, без урахування швидкості зміни параметрів. При динамічних режимах вирішальним фактором є не об'єм приміщення, а швидкість, з якою необхідно змінити вологість. Ігнорування цього факту призводить до недостатньої продуктивності в перехідних режимах та неможливості досягнення заданих параметрів у встановлений час.
Іншою поширеною помилкою є застосування конденсаційного осушення для низькотемпературних камер, що працюють нижче 0°C. При таких температурах конденсат замерзає на поверхні випарника, блокуючи повітряний потік і знижуючи ефективність теплообміну. Це призводить до повної зупинки процесу осушення та необхідності частого розморожування, що неприпустимо для безперервних випробувань.
Серйозною концептуальною помилкою є ігнорування зміни відносної вологості при зміні температури навіть при незмінному абсолютному вологовмісті. Як наслідок, при швидкому нагріванні або охолодженні відносна вологість змінюється набагато швидше, ніж очікується, що може призвести до конденсації вологи на випробувальних зразках або недостатньої вологості середовища.
Розрахунок продуктивності без урахування часу реакції системи також часто призводить до проблем. Навіть якщо теоретична продуктивність осушувача достатня, його фактична ефективність може бути обмежена інерційністю, що викликає перерегулювання – систему встановлюють на максимальну потужність, а коли вона нарешті реагує, відбувається надмірне осушення.
Хибним є також уявлення, що точність ±2% відносної вологості досяжна при будь-якій швидкості зміни температури. Насправді, при швидких змінах температури (більше 5-10°C/хв) досягти такої точності практично неможливо через інерційність системи вимірювання та регулювання.
Наслідками цих помилок можуть бути: недостовірні результати випробувань, пошкодження зразків через конденсацію вологи, надмірні витрати енергії на компенсацію неефективності системи та збільшення вартості обладнання через необхідність подальшої модернізації.
Висновки
Вибір та розрахунок системи осушення для кліматичних випробувальних камер є складним інженерним завданням, що вимагає комплексного підходу. Основними критеріями при проектуванні таких систем є діапазон робочих температур, необхідна точка роси, швидкість зміни режимів та вимоги до точності підтримання параметрів.
Критично важливо розуміти психрометричні процеси, особливо зміну відносної вологості при нагріванні або охолодженні повітря. Саме ці процеси визначають динаміку зміни вологості в камері і вимоги до системи осушення.
Для забезпечення стабільної роботи в широкому діапазоні температур оптимальним рішенням є комбіновані системи з можливістю перемикання між конденсаційним та адсорбційним режимами залежно від умов випробувань.
При розрахунку системи осушення необхідно враховувати всі фактори інерційності: теплову інерцію обладнання, транспортне запізнення, час регенерації адсорбентів та інерційність датчиків. Тільки такий комплексний підхід дозволить забезпечити необхідну точність при динамічних режимах роботи.
Рекомендується проводити індивідуальний розрахунок для кожного конкретного застосування з урахуванням специфіки вимог стандартів випробувань та особливостей конструкції камери. При цьому варто закладати достатній запас по продуктивності (30-80%) для забезпечення стабільної роботи в усіх режимах.
