Автор: технічний відділ Mycond
Сучасні системи кондиціонування повітря стикаються з подвійним викликом — контролем не лише температури, але й вологості. Традиційні компресійні системи вирішують обидві задачі одним процесом, що часто призводить до значних енергетичних втрат. Дезикантне охолодження пропонує інженерно ефективний підхід до розділення обробки явного та латентного теплового навантаження, використовуючи теплову енергію замість дорогої електричної.
Проблема традиційних систем кондиціонування полягає в необхідності охолоджувати повітря нижче точки роси для конденсації вологи, а потім нагрівати його до комфортної температури (процес reheat). Це вимагає додаткових енергетичних витрат, величина яких розраховується з теплового балансу і залежить від початкових параметрів повітря, глибини осушення та ефективності теплообмінників.
Дезикантне охолодження використовує принципово інший підхід — розділення явного та латентного навантаження через адсорбцію вологи спеціальними матеріалами з подальшим охолодженням осушеного повітря. Технологія отримала широке промислове застосування з 1980-х років через компактні обертові колеса та економічні передумови, пов'язані з енергетичною кризою та пошуком альтернативних джерел енергії для систем кліматизації.
Фізичні основи з психрометричним аналізом
В основі дезикантного охолодження лежить процес адсорбції — фізико-хімічне явище, при якому молекули вологи притягуються та утримуються на поверхні твердого десиканту. Цей процес базується на різниці парціальних тисків водяної пари між повітрям та поверхнею адсорбенту. Ефективність адсорбції залежить від питомої площі поверхні десиканту, яка може досягати 600-800 м²/г для силікагелю та понад 1000 м²/г для цеолітів та активованого вугілля.
Після насичення десиканту вологою відбувається процес регенерації — видалення вологи через нагрівання матеріалу. Температура регенерації визначається типом десиканту і цільовою точкою роси. Для типового силікагелю температура регенерації становить 80-120°C, для молекулярних сит (цеолітів) — 150-200°C, а для спеціалізованих полімерних адсорбентів — 50-80°C. Ці діапазони є орієнтовними і мають уточнюватись у технічній документації виробника конкретного продукту.
Ключовим термодинамічним ефектом при адсорбції є виділення теплоти сорбції, яка складається з прихованої теплоти конденсації (приблизно 2500 кДж/кг при 20°C) плюс хімічна теплота зв'язування (додатково 10-30% залежно від типу десиканту). Це призводить до нагрівання осушеного повітря, що необхідно враховувати при проектуванні систем.
Для ілюстрації процесу розглянемо приклад на психрометричній діаграмі. Припустимо, повітря має початкові параметри 30°C і відносну вологість 60% (вологовміст приблизно 16 г/кг). Після проходження через десикант вологовміст знижується до 7 г/кг (точка роси близько 10°C), але температура підвищується до 45-50°C через виділення теплоти сорбції. Такі значення є ілюстративними — у реальному проекті вони визначаються з технічного завдання та психрометричного розрахунку.
Важливим параметром є коефіцієнт залишкового тепла (residual heat), який показує співвідношення між кількістю теплоти, що залишається в повітрі після осушення, і теплотою, яка теоретично виділяється при адсорбції. Цей коефіцієнт становить 0,7-0,85 і залежить від конструкції колеса, швидкості обертання та ефективності рекуперації.
Компоненти системи з інженерними деталями
Дезикантне обертове колесо є ключовим компонентом системи. Воно являє собою циліндричну конструкцію з гофрованого матеріалу, імпрегнованого десикантом. Відсоток покриття десикантом становить 65-90% і залежить від виробника та призначення. Діаметр колеса визначається витратами повітря і швидкістю потоку через переріз (типово 2,5-3,5 м/с). Глибина колеса зазвичай складає 200-400 мм, а швидкість обертання — 3-20 обертів на годину. Колесо поділено на зони процесу (75-80%) та регенерації (20-25%), які розділені герметичними перегородками.
Система регенерації включає нагрівач регенераційного повітря, який забезпечує нагрівання до температури, визначеної типом десиканту (80-120°C для силікагелю). Витрати регенераційного повітря зазвичай складають 20-35% від процесного потоку і розраховуються з балансу вологи. Енергоспоживання на регенерацію становить 2500-4500 кДж на кілограм видаленої вологи і залежить від температури регенерації, ефективності рекуперації та втрат у теплообмінниках.
Теплообмінне колесо ентальпії використовується для рекуперації енергії між потоками. Ефективність такого теплообміну досягає 60-85% залежно від конструкції, швидкості обертання та протиточності схеми. Реальна ефективність визначається випробуваннями в конкретних умовах експлуатації.
Система непрямого випарного охолодження застосовується для зниження температури осушеного повітря без підвищення вологості. Її ефективність складає 55-85% і сильно залежить від вологості зовнішнього повітря, конструкції теплообмінника, швидкості повітря в сухому та мокрому каналах, якості розпилення води.
Абсорбційні чилери та їх інтеграція з дезикантними системами
Абсорбційний чилер — це термальна холодильна машина, яка використовує воду як холодоагент та літій-бромід (LiBr) як абсорбент. Принцип роботи базується на чотирикомпонентному циклі:
1. Випарник, де вода випаровується при низькому тиску (0,6-1,2 кПа) та низькій температурі (3-9°C), відбираючи теплоту з охолоджуваної води або повітря. Прихована теплота випаровування води становить близько 2500 кДж/кг при цих температурах.
2. Абсорбер, де водяна пара поглинається концентрованим розчином LiBr. Цей процес виділяє теплоту, величина якої залежить від концентрації розчину (50-65%) та температури абсорбції (30-45°C), що вимагає охолодження абсорбера.
3. Генератор, де розведений розчин нагрівається до температури 80-100°C для одноступеневих машин і 120-170°C для двоступеневих, що викликає випаровування води з розчину, підвищуючи концентрацію LiBr.
4. Конденсатор, де пара холодоагента конденсується з виділенням теплоти при температурі 30-45°C.
Коефіцієнт перетворення (COP) абсорбційних чилерів для одноступеневих машин становить 0,6-0,8, для двоступеневих — 1,0-1,4. Ці значення є типовими з технічної літератури, але реальний COP залежить від температури джерела тепла, температури градирні, температури охолодженої води та режиму роботи. Для порівняння, COP парокомпресійних чилерів складає 2,5-6,0, але вони споживають дорогу електричну енергію замість дешевої теплової.
Джерела теплової енергії для абсорбційних чилерів можна класифікувати за зростанням вартості:
1. Відпрацьоване тепло від різних джерел (70-150°C) — найдешевший варіант, економічна оцінка залежить від вартості обладнання рекуперації.
2. Сонячна енергія через колектори (80-180°C залежно від типу) — економічна оцінка після амортизації залежить від капітальних витрат та річної інсоляції.
3. Природний газ за тарифами, що змінюються залежно від регіону та сезону. Ефективність пальників складає 85-95%.
4. Електричні нагрівачі з ефективністю близько 98%, але висока вартість енергії робить це джерело економічно недоцільним.

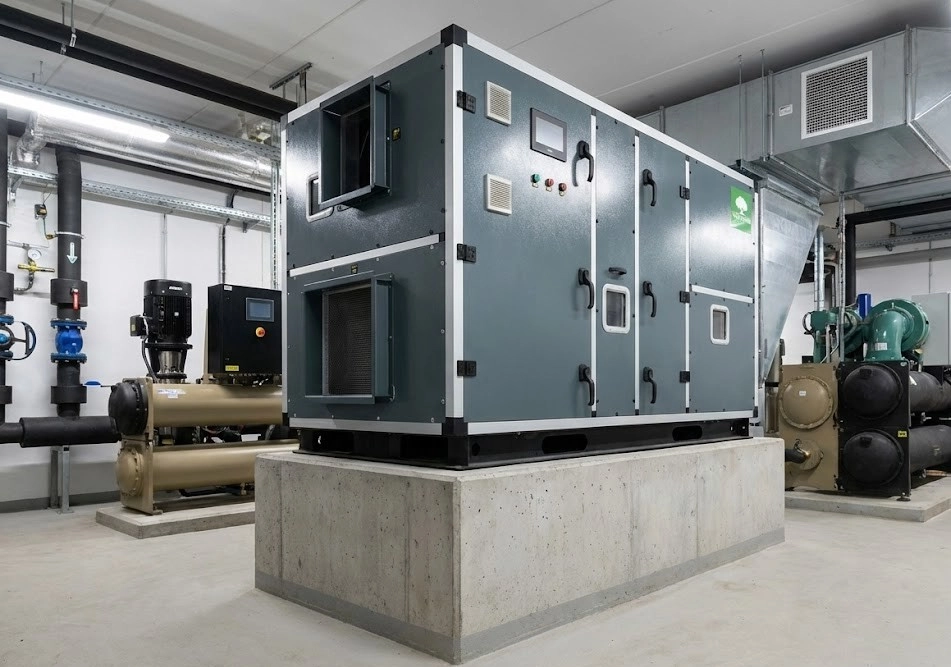

Існують три основні схеми інтеграції дезикантного осушення з абсорбційними чилерами:
1. Послідовна обробка — повітря спочатку проходить через дезикантне колесо, де видаляється волога та повітря нагрівається від теплоти сорбції, потім охолоджується абсорбційним чилером. Перевага: незалежний контроль температури та вологості.
2. Паралельна обробка — дезикант обробляє свіже зовнішнє повітря, видаляючи вологу, а абсорбційний чилер охолоджує рециркуляційне повітря. Перевага: зниження загального навантаження на чилер.
3. Когенераційна схема — одне джерело теплової енергії живить і регенерацію десиканту, і генератор абсорбційного чилера. Перевага: максимальна утилізація первинної енергії палива з загальним ККД системи до 70-85%.
Синергетичні ефекти комбінування дезикантних систем з абсорбційними чилерами включають:
1. Зсув навантаження з пікової електромережі, що зменшує плату за пікову потужність.
2. Попереднє осушення дезикантом дозволяє підвищити температуру охолодженої води від чилера з традиційних 6-8°C до 12-15°C. При підвищенні температури випарника на кожні 5-7°C COP абсорбційної машини може покращитись на 8-15%.
3. Можливість використання низькопотенційного відпрацьованого тепла для регенерації низькотемпературних десикантів, що особливо актуально для об'єктів з відкиданням тепла температурою 60-90°C.
Енергоефективність та показники продуктивності
Коефіцієнт ефективності (COP) для дезикантних систем охолодження визначається як відношення корисної холодопродуктивності до суми всіх енергетичних витрат. Типові значення COP залежно від конфігурації системи складають 0,5-1,5. Ці значення є орієнтовними і сильно залежать від багатьох факторів, включаючи параметри зовнішнього повітря, режим роботи та джерело теплової енергії.
Для базової схеми COP визначається співвідношенням використаної теплової та електричної енергії. Для схеми з утилізацією COP зростає через економію на регенерації на 15-40%. Для повністю теплової схеми загальний COP враховує комплексне використання енергії і може досягати 1,2-1,8.
При порівнянні з традиційними системами охолодження-осушення слід зазначити, що базова схема з конденсацією має COP, який розраховується з енергетичного балансу і залежить від параметрів повітря, глибини переохолодження та потужності reheat.
Дезикантні системи мають переваги при таких умовах:
1. Висока частка латентного навантаження (коефіцієнт sensible heat ratio нижче 0,6-0,7), що означає значну частку вологи в загальному навантаженні.
2. Потреба в низькій точці роси (нижче 7-10°C), де конденсаційні системи стають неефективними через необхідність глибокого переохолодження.
3. Доступність дешевої теплової енергії, що робить теплову регенерацію економічно доцільною порівняно з електричним охолодженням.
Двоступенева регенерація є методом підвищення енергоефективності. Перша ступінь використовує тепло з нижчою температурою (60-80°C) для видалення частки вологи, а друга ступінь використовує тепло з вищою температурою (80-120°C) для видалення решти вологи. Перевага: економія високотемпературної енергії на 20-40%.
Концепція акумулювання енергії в рідких системах надає можливість регенерації в періоди низьких тарифів. Економічний ефект залежить від тарифної структури, обсягу акумулювання та капітальних витрат на додаткові резервуари.
Типові застосування та проектні рішення
Дезикантні системи охолодження знаходять застосування в різних типах об'єктів:
1. Супермаркети, де відкриті вітрини створюють значне латентне навантаження. Дезикантна система підтримує вологість на рівні 40-50%. Можливе використання відкинутого тепла конденсаторів (35-45°C) для регенерації низькотемпературних десикантів.
2. Готелі, де свіже повітря становить 15-30% від загальної витрати і несе основне латентне навантаження. Дезикантна система знижує вологість, що дозволяє зменшити розмір чилера на 20-40% та знизити пікове електричне споживання.
3. Басейни, де випаровування створює латентне навантаження з коефіцієнтом sensible heat ratio близько 0,3-0,4, що означає переважання латентної складової.
4. Системи з радіантним охолодженням, де холодні поверхні (16-18°C) вимагають, щоб точка роси повітря була нижчою на 2-3°C для запобігання конденсації. Дезикантна система стабільно підтримує точку роси навіть при пікових навантаженнях.
Проектні рішення вимагають оптимізації та компромісів. Розрахунок повітряних потоків є критичним: витрати процесного повітря визначаються з вологісного балансу як відношення вологовиділень до різниці вологовмісту. Для досягнення цільової точки роси 10°C при заданих умовах (наприклад, зовнішнє повітря 30°C/60% RH) потрібно осушити повітря на 8-10 г/кг, що при вологовиділеннях 5 кг/год вимагає витрат повітря 500-625 м³/год.
Витрати регенераційного повітря визначаються необхідною глибиною десорбції. Співвідношення процес/регенерація змінюється в діапазоні 2,5:1 - 5:1 залежно від температури регенерації та параметрів зовнішнього повітря.
Вибір температури регенерації залежить від типу десиканта та цільової точки роси. Загальне правило: підвищення температури регенерації на 10-15°C покращує глибину осушення на 1-2°C за точкою роси, але збільшує енергоспоживання на 15-25%.
Оптимальне розміщення теплообмінників для рекуперації енергії має кілька варіантів:
1. Обертове колесо — переваги: компактність, висока ефективність (70-85%); недолік: невелике перенесення вологи між потоками (2-5%).
2. Пластинчастий рекуператор — ефективність 50-70%, відсутнє перенесення вологи.
3. Тепловий насос — COP 3,0-5,0 залежно від температурного ліфта, що може бути вигідніше за економічною оцінкою.
Мінімізація витоків повітря між зонами критично важлива. Герметичні перегородки повинні забезпечувати тиск притиснення 10-15 Па. Витік 5% повітря з високою вологістю в осушений потік може підвищити вихідну вологість на 0,5-1,5 г/кг залежно від різниці вологовмістів.
Управління та модуляція потужності може здійснюватися кількома способами: базове керування (просте, але неефективне через циклічність), пропорційне керування (плавне регулювання, але вимагає PID-алгоритмів), прогнозне керування (використовує модель системи, може знизити витрати на 10-25%).
Економічні аспекти та методика оцінки
Капітальні витрати на дезикантні системи мають структуру, що залежить від продуктивності та ступеня інтеграції. Типова питома вартість на 15-40% вища, ніж традиційна система, але додаткові витрати частково компенсуються зменшенням розміру чилера.
Операційні витрати для дезикантної системи включають: теплову енергію (2500-4500 кДж на кг видаленої вологи) та електроенергію на вентилятори. Для традиційної системи основні витрати — електроенергія компресора плюс reheat. Порівняння показує різницю, що залежить від співвідношення тарифів.
Фактори, що визначають економічну доцільність:
1. Співвідношення тарифів на електрику та газ — критичний параметр. При співвідношенні нижче 3,0-3,5 дезикантні системи стають вигідними.
2. Кліматична зона — в жаркому вологому кліматі латентне навантаження становить 40-60%, що сприяє дезикантним системам.
3. Режим роботи — для об'єктів з тривалим періодом охолодження (понад 3000-4000 годин на рік) економія операційних витрат швидше окупає вищі капітальні витрати.
4. Доступність дешевої теплової енергії кардинально покращує економіку систем.
Методика розрахунку терміну окупності: різниця річних операційних витрат поділена на додаткові капітальні інвестиції дає термін окупності в роках. Методика враховує всі фактори: структуру тарифів, годин роботи, латентне навантаження, співвідношення цін.
Вплив на пікове електричне споживання також важливий. У тарифах з платою за потужність дезикантні системи зменшують пікове споживання через перенесення навантаження, що може скоротити термін окупності.
Часті запитання або FAQ
1. Чим дезикантне охолодження принципово відрізняється від традиційного кондиціонування і коли воно доцільне?
Традиційне кондиціонування використовує один процес для зниження температури і вологості одночасно, охолоджуючи повітря нижче точки роси з подальшим підігрівом (reheat). Це вимагає додаткових енергетичних витрат, величина яких залежить від параметрів повітря та глибини осушення. Наприклад, для осушення повітря з 30°C/60% RH до точки роси 10°C система має охолодити повітря до 9°C, що вимагає значних енергетичних витрат.
Дезикантне охолодження розділяє обробку явного та латентного навантаження, що дозволяє незалежно контролювати температуру і вологість. Адсорбційний процес використовує теплову енергію замість електричної.
Дезикантне охолодження доцільне в таких випадках:
- Коли частка латентного навантаження перевищує 40-50% від загального
- При потребі в низькій точці роси (нижче 7-10°C)
- За наявності доступної дешевої теплової енергії
Для визначення доцільності для конкретного проекту необхідно порівняти енергоспоживання традиційної та дезикантної систем при заданому профілі навантаження та тарифах на енергоносії.
2. Як працює абсорбційний чилер і чому він ефективно поєднується з дезикантом?
Абсорбційний чилер працює за термохімічним циклом з використанням води як холодоагента та розчину LiBr як абсорбента. Цикл включає:
- Випарник: вода випаровується при 3-9°C, поглинаючи тепло від охолоджуваного середовища
- Абсорбер: водяна пара поглинається розчином LiBr з виділенням теплоти
- Генератор: розчин нагрівається для відновлення концентрації
- Конденсатор: пара конденсується з виділенням теплоти
COP абсорбційних чилерів (0,6-0,8 для одноступеневих) нижчий за електричні (3,0-5,0), але вони використовують дешеву теплову енергію замість дорогої електричної.
Синергія з дезикантними системами проявляється в декількох аспектах:
- Обидві системи споживають теплову енергію, що дозволяє зсунути навантаження з пікової електромережі
- Попереднє осушення дезикантом дозволяє підвищити температуру охолодженої води з 6-8°C до 12-15°C, що покращує COP абсорбційної машини на 8-15% при підвищенні температури випарника на кожні 5-7°C
- Можливе використання одного джерела тепла, що максимізує утилізацію первинної енергії
3. Які джерела теплової енергії можна використовувати і як це впливає на економіку системи?
Джерела теплової енергії в порядку зростання вартості:
1. Відпрацьоване тепло (70-150°C) — найдешевше джерело. Включає тепло від технологічних процесів, конденсаторів холодильного обладнання, теплових двигунів. Вартість залежить від капітальних витрат на рекуперацію.
2. Сонячна енергія через колектори (80-180°C) — вартість після амортизації залежить від капітальних витрат та річної інсоляції локації. У Києві середньорічна інсоляція становить близько 1050-1100 кВт·год/м².
3. Природний газ — тарифи змінюються залежно від регіону та сезону. Ефективність сучасних пальників 85-95%.
4. Електричні нагрівачі — найдорожчий варіант через високу вартість електроенергії.
Використання відпрацьованого тепла може зменшити операційні витрати на 40-70% порівняно з природним газом, роблячи системи економічно вигідними навіть при підвищених капітальних витратах.
4. Які типові помилки при проектуванні дезикантних систем охолодження?
1. Недооцінка залишкового тепла — проектувальники забувають, що видалення вологи виділяє теплоту (2500-3000 кДж/кг), що вимагає додаткової холодопродуктивності. Рішення: розраховувати сумарне навантаження з урахуванням теплоти сорбції.
2. Невірний вибір співвідношення потоків — оптимальне співвідношення процес/регенерація залежить від температури регенерації, параметрів зовнішнього повітря, цільової точки роси. Рішення: проводити розрахунки з використанням ізотерм адсорбції для конкретних умов.
3. Ігнорування витоків повітря — навіть невеликі витоки (3-7%) знижують продуктивність. Рішення: якісні ущільнення, перевірка герметичності, підтримання позитивного тиску в процесній зоні.
4. Недостатня фільтрація повітря — забруднення знижує адсорбційну ємність. Рішення: встановлювати фільтри відповідного класу (мінімум F7 для процесного повітря), періодичний контроль якості повітря.
5. Неврахування сезонної зміни ефективності випарного охолодження — ефективність залежить від різниці температур сухого та мокрого термометра, яка змінюється сезонно. Рішення: резервна система або гібридна схема з абсорбційним чилером.
5. Як інтегрувати дезикантну систему з існуючою HVAC системою?
Існує три основних схеми модернізації:
1. Додавання модуля на лінію свіжого повітря — найпростіший варіант. Переваги: мінімальне втручання в існуючу систему. Недоліки: не забезпечує повного контролю вологості в приміщенні. Застосування: коли свіже повітря є основним джерелом вологи.
2. Заміна секції охолодження — більш радикальний підхід. Переваги: повний контроль параметрів. Недоліки: вища вартість, необхідність значної реконструкції. Застосування: при капітальному ремонті системи.
3. Паралельна установка — працює паралельно з існуючою системою. Переваги: надійність, гнучкість. Недоліки: найвища вартість, потреба в додатковому просторі. Застосування: для критично важливих об'єктів.
Технічні вимоги включають забезпечення електричної потужності, теплового джерела, системи відведення конденсату, автоматики та місця для розміщення обладнання.
Висновки
Дезикантне охолодження з інтеграцією абсорбційних чилерів є передовою технологією, яка розділяє обробку явного та латентного навантаження, використовуючи теплову енергію замість дорогої електричної. Така система дозволяє незалежно контролювати температуру та вологість, забезпечуючи оптимальні параметри мікроклімату при підвищеній енергоефективності.
Практичні рекомендації для інженерів:
- Обирайте схему інтеграції відповідно до структури навантаження: послідовну при високому латентному навантаженні, паралельну при значному обсязі свіжого повітря, когенераційну при комплексних енергетичних потребах
- Максимально використовуйте відпрацьоване або відновлюване тепло як головний фактор економічної ефективності
- Враховуйте залишкове тепло адсорбції при розрахунку необхідної холодопродуктивності системи
Дезикантні системи оптимальні при латентному навантаженні понад 40-50% від загального, потребі в низькій точці роси та доступності дешевого тепла. Термін окупності визначається за методикою, що враховує співвідношення тарифів, режим роботи та можливість утилізації тепла.
Водночас дезикантне охолодження має обмеження. Воно неефективне при низькому латентному навантаженні, відсутності доступу до теплової енергії, дуже сухому кліматі, малих об'єктах з високими питомими капітальними витратами або коротким сезоном охолодження.
Абсорбційні чилери доповнюють дезикантні системи, але мають обмеження при потребі в низькій температурі охолодженої води, відсутності надійного джерела теплової енергії або малій потужності.
Інтеграція двох технологій виправдана при одночасній потребі в глибокому осушенні та охолодженні. В інших випадках кожна технологія може застосовуватись окремо, залежно від конкретних умов та вимог проекту.
