Підготовка до монтажу під стелю
Вимоги до міжстельового простору
Фанкойл Mycond MCFC призначений для монтажу в міжстельовому просторі, що висуває певні вимоги до підготовки місця встановлення:
Мінімальна висота: Необхідний простір мінімум 300 мм від верхньої точки фанкойла до перекриття для забезпечення доступу під час обслуговування.
Несуча здатність перекриття: Маса фанкойла MCFC складає від 25 до 65 кг залежно від моделі. Необхідно переконатися, що перекриття витримає навантаження з урахуванням ваги води в теплообміннику та динамічних зусиль під час роботи.
Вентиляція міжстельового простору: Забезпечення природної або примусової вентиляції для запобігання конденсації та перегріву електронних компонентів.
Доступність: Планування доступу для технічного обслуговування, заміни фільтрів та чищення теплообмінника через ревізійні люки або знімні панелі підвісної стелі.
Необхідні інструменти та матеріали
Монтажне обладнання:
- Підвісні кронштейни (входять у комплект або замовляються окремо)
- Анкерні болти М8 або М10 залежно від типу перекриття
- Рівень будівельний для точного позиціонування
- Рулетка та маркер для розмітки
Комунікації:
- Трубопроводи з теплоізоляцією для підключення до систем опалення/охолодження
- Електричний кабель відповідного перерізу
- Дренажна трубка діаметром 20 мм
- Повітроводи та фітинги для канальної системи
Планування розташування

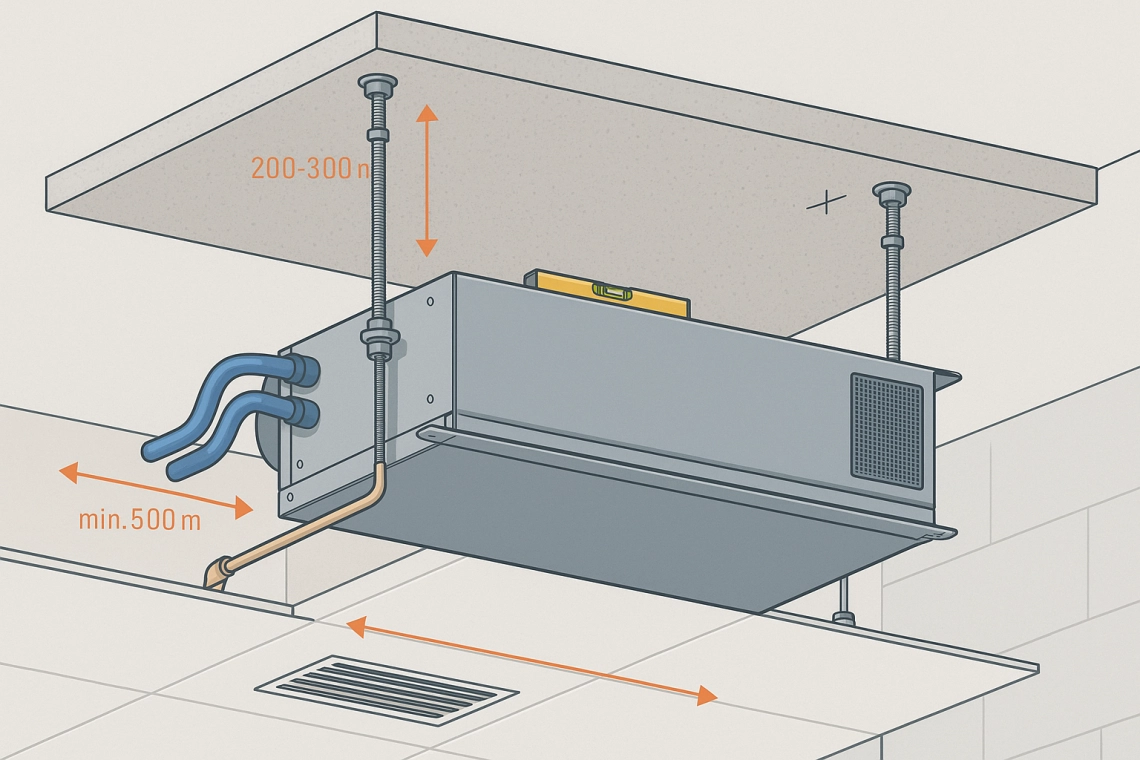

Відстані від стін: Мінімальна відстань 500 мм від стін для забезпечення нормального повітрообміну та доступу для обслуговування.
Розташування відносно приміщень: Фанкойл розміщується максимально близько до геометричного центру обслуговуваних приміщень для рівномірного розподілу повітря.
Урахування архітектурних елементів: Уникнення конфліктів з балками, колонами, інженерними комунікаціями та елементами конструкції будівлі.
Процедура монтажу під стелею
Кріплення фанкойла
Розмітка точок кріплення: Згідно з кресленням фанкойла позначити точки кріплення на перекритті. Стандартна відстань між кронштейнами становить 600-800 мм залежно від моделі.
Встановлення анкерів: Просвердлити отвори діаметром 10-12 мм та глибиною 80-100 мм. Встановити анкерні болти з урахуванням навантаження та типу перекриття (залізобетон, цегла, газобетон).
Монтаж кронштейнів: Закріпити підвісні кронштейни з можливістю регулювання висоти для точного горизонтального позиціонування фанкойла.
Встановлення фанкойла: Обережно підняти та встановити фанкойл на кронштейни. Перевірити горизонтальність за допомогою рівня - відхилення не повинно перевищувати 2 мм на 1 метр.
Антивібраційні заходи
Гумові прокладки: Встановити антивібраційні прокладки між кронштейнами та корпусом фанкойла для запобігання передачі вібрацій на конструкцію будівлі.
Гнучкі з'єднання: Використовувати гнучкі вставки в трубопроводах довжиною 200-300 мм для компенсації теплових деформацій та зниження передачі вібрацій.
Перевірка кріплення: Після встановлення перевірити надійність кріплення та відсутність люфтів, які можуть спричинити вібрації під час роботи.
Вибір сторони підключення трубопроводів
Стандартне правостороннє підключення
Розташування патрубків: У стандартній конфігурації всі трубні підключення розташовані з правого боку фанкойла (якщо дивитися з боку доступу до фільтрів).
Підключення 2-трубної системи:
- Подача теплоносія: верхній патрубок діаметром 1/2" або 3/4"
- Зворот теплоносія: нижній патрубок діаметром 1/2" або 3/4"
Підключення 4-трубної системи:
- Подача холодної води: верхній лівий патрубок
- Зворот холодної води: нижній лівий патрубок
- Подача гарячої води: верхній правий патрубок
- Зворот гарячої води: нижній правий патрубок
Лівостороннє підключення (опція)
Коли використовується: Лівостороннє підключення застосовується у випадках, коли розташування існуючих комунікацій або архітектурні особливості приміщення роблять стандартне підключення незручним або неможливим.
Переналаштування: Для перемикання на лівостороннє підключення необхідно:
- Зняти бічні панелі корпусу
- Переставити заглушки з лівого боку на правий
- Перенести трубні патрубки з правого боку на лівий
- Встановити панелі на місце
Особливості монтажу: При лівосторонньому підключенні необхідно враховувати дзеркальне розташування патрубків та відповідно планувати прокладку трубопроводів.
Рекомендації по трубних підключеннях
Матеріали трубопроводів: Рекомендується використовувати мідні або поліпропіленові труби з армуванням. Сталеві труби можуть використовуватися, але потребують додаткового захисту від корозії.
Теплоізоляція: Всі трубопроводи з холодною водою повинні бути ізольовані для запобігання конденсації. Товщина ізоляції мінімум 19 мм для труб діаметром до 22 мм.
Запірна арматура: На подавальних лініях встановити кульові крани для можливості відключення фанкойла для обслуговування без зливу всієї системи.
Балансувальні клапани: Встановити балансувальні клапани для регулювання витрати теплоносія згідно з проектними параметрами.

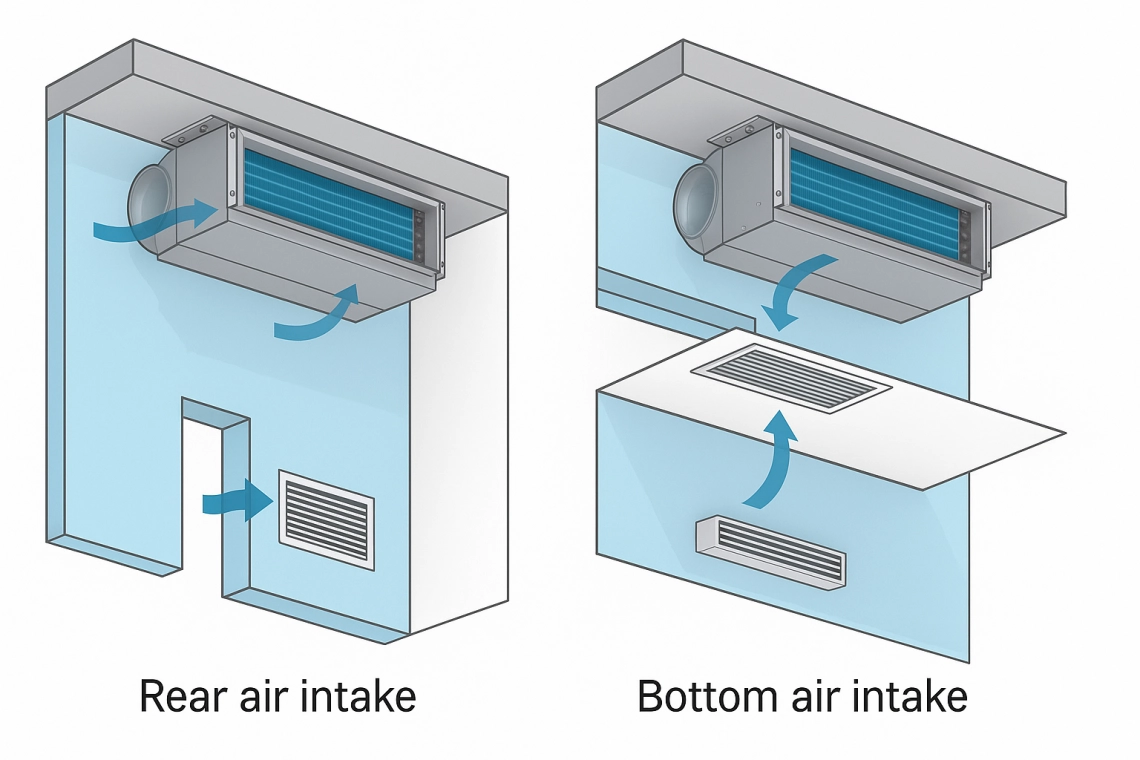

Конфігурація повітрозабору
Задній повітрозабір
Конструктивні особливості: У конфігурації з заднім повітрозабором повітря надходить у фанкойл через задню панель корпусу, що дозволяє розмістити зворотну решітку на стіні.
Переваги:
- Компактне розташування вздовж стін
- Зручний доступ до фільтрів та обслуговування з фронтальної частини
- Можливість розміщення в кутках міжстельового простору
- Ефективне використання простору при обмеженій висоті стелі
Рекомендації по застосуванню:
- Ідеально підходить для вузьких приміщень та коридорів
- Рекомендується при розташуванні фанкойла біля зовнішніх стін
- Забезпечити відстань мінімум 300 мм між задньою панеллю та стіною
Особливості монтажу повітроводів: Припливні повітроводи підключаються до верхньої частини фанкойла, зворотний повітровод - до задньої панелі через стінову решітку.
Нижній повітрозабір
Конструктивні особливості: При нижньому повітрозаборі повітря надходить через нижню панель фанкойла, що дозволяє встановити зворотну решітку в стелі.
Переваги:
- Рівномірний забір повітря з усього об'єму приміщення
- Можливість центрального розташування фанкойла в міжстельовому просторі
- Оптимальна циркуляція повітря в великих приміщеннях
- Гнучкість у плануванні розташування решіток
Рекомендації по застосуванню:
- Оптимальний вибір для великих відкритих приміщень
- Рекомендується при центральному розташуванні фанкойла
- Ідеально для приміщень з високими стелями
Особливості монтажу: Зворотна решітка встановлюється в підвісній стелі безпосередньо під фанкойлом або через короткий повітровод.
Вибір оптимальної конфігурації
Критерії вибору:
- Геометрія приміщення та розташування фанкойла
- Архітектурні особливості та обмеження
- Тип підвісної стелі та доступність для обслуговування
- Вимоги до естетики та розташування решіток
Комбіновані рішення: У деяких випадках можливе використання комбінованого підходу з частковим заднім та нижнім забором повітря для оптимізації повітрообміну.
Підключення дренажної системи
Організація відводу конденсату
Дренажне підключення: Стандартне підключення через муфту 3/4" (20 мм) для під'єднання дренажної трубки. Використовувати гнучкі дренажні трубки з ПВХ або спеціальні дренажні труби.

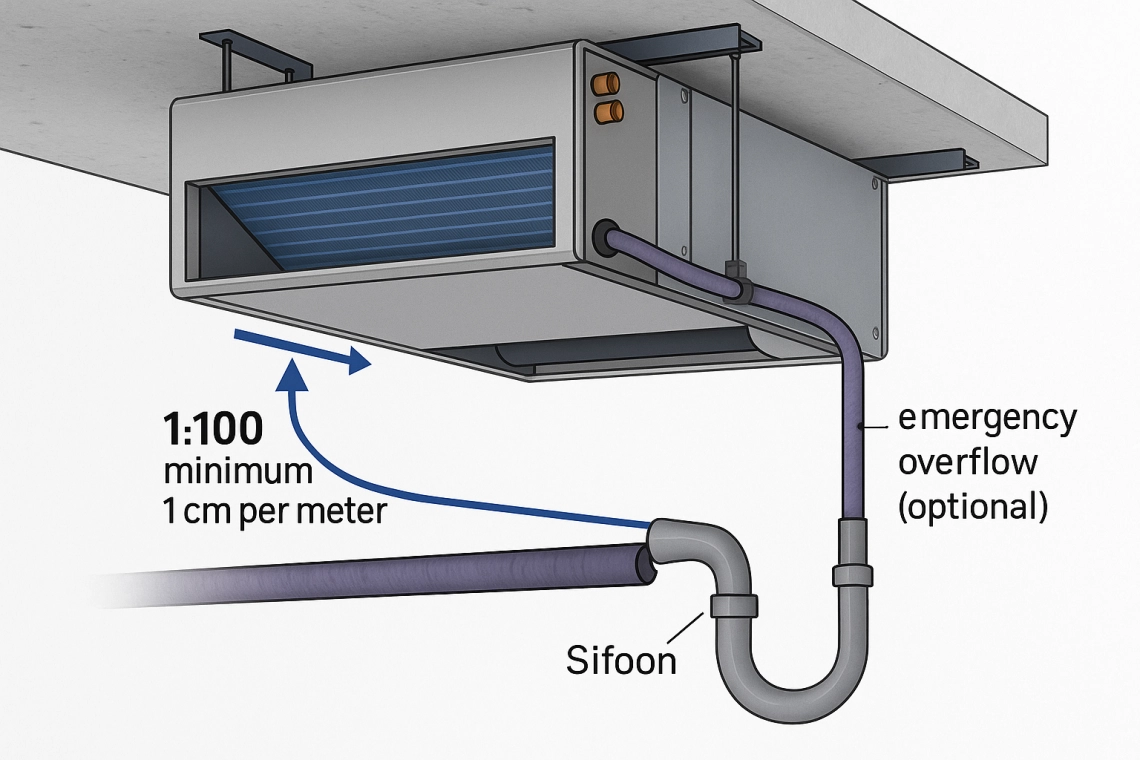

Нахил дренажу: Забезпечити постійний нахил дренажної лінії мінімум 1:100 (1 см на 1 метр) у бік скидання для гарантованого відводу конденсату.
Сифон: Встановити гідравлічний затвор (сифон) для запобігання проникненню запахів з каналізаційної системи. Висота водяного затвору мінімум 50 мм.
Резервний відвід: Передбачити аварійний перелив при засміченні основного дренажу для запобігання затоплення міжстельового простору.
Контроль роботи дренажу
Датчик рівня конденсату: Рекомендується встановлення поплавкового датчика для сигналізації про проблеми з відводом конденсату та автоматичного відключення фанкойла у критичних ситуаціях.
Дренажний насос: У випадках, коли неможливо забезпечити самопливний відвід, використовувати спеціальні дренажні насоси для фанкойлів.
Електричне підключення та керування
Силове живлення
Параметри живлення:
- Напруга: 220-240 В, 50 Гц
- Потужність: від 50 до 200 Вт залежно від моделі
- Захист: автоматичний вимикач 6-10 А типу C
Прокладка кабелю: Використовувати кабель типу ВВГ-П або NYM відповідного перерізу (мінімум 1,5 мм²). Кабель прокладати в гофрованій трубі або кабель-каналі.
Підключення системи керування
Терморегулятор Mycond Block: Встановлюється на стіні приміщення на висоті 1,4-1,6 м від підлоги. Підключення здійснюється слабкострумовим кабелем (0,75-1,0 мм²).
Сигнал 0-10V для DC моделей: Для моделей з DC двигунами передбачити окрему лінію для сигналу керування швидкістю. Використовувати екранований кабель 2×0,75 мм².
Modbus підключення: При інтеграції в систему автоматизації будівлі використовувати витку пару типу UTP cat.5e для Modbus RTU або Ethernet кабель для Modbus TCP.
Рекомендації та поради фахівцям
Типові помилки при монтажі
Неправильне позиціонування: Недотримання горизонтальності фанкойла призводить до неефективного відводу конденсату та можливого перелива.
Недостатній доступ: Планування монтажу без урахування потреб обслуговування ускладнює подальшу експлуатацію та збільшує витрати на технічне обслуговування.
Порушення теплоізоляції: Неякісна теплоізоляція трубопроводів з холодною водою призводить до конденсації та можливого пошкодження елементів будівлі.
Неправильний дренаж: Недотримання нахилів або відсутність сифону може призвести до застою конденсату та розвитку бактерій.
Перевірка після монтажу
Функціональні тести:
- Перевірка герметичності всіх з'єднань
- Тестування роботи вентилятора на всіх швидкостях
- Контроль відводу конденсату при роботі в режимі охолодження
- Перевірка системи керування та реакції на команди терморегулятора
Налаштування системи:
- Балансування витрат теплоносія згідно з проектними параметрами
- Калібрування терморегуляторів
- Програмування параметрів системи керування
Документування: Складання виконавчої документації з фотофіксацією прихованих елементів монтажу, схемами підключень та параметрами налаштування.
Рекомендації по експлуатації
Пуско-налагоджувальні роботи: Провести повний цикл тестування всіх режимів роботи перед здачею об'єкта в експлуатацію.
Навчання персоналу: Проінструктувати обслуговуючий персонал щодо правил експлуатації, періодичності технічного обслуговування та ознак несправностей.
Графік обслуговування: Розробити регламент технічного обслуговування з урахуванням умов експлуатації та інтенсивності використання.
Правильний монтаж фанкойла Mycond MCFC згідно з технічними вимогами забезпечує надійну та ефективну роботу системи протягом багатьох років експлуатації. Дотримання всіх рекомендацій та використання якісних матеріалів гарантує максимальну віддачу від інвестицій у кліматичне обладнання.
