Загальний опис пристрою

Фанкойл Mycond MCFC представляє собою канальний кліматичний пристрій, спроектований для монтажу під стелею в міжстельовому просторі. Це комплексне інженерне рішення, яке поєднує в собі теплообмінний агрегат, систему повітроруху та елементи автоматичного керування для забезпечення ефективного охолодження та обігріву приміщень.

Принцип роботи

Фанкойл MCFC працює за принципом примусової конвекції: вентилятор забирає повітря з приміщення через зворотну решітку, прганяє його через теплообмінник, де відбувається теплообмін з циркулюючою водою, після чого обробене повітря подається назад у приміщення через систему повітроводів та припливних решіток.

Конструктивна схема

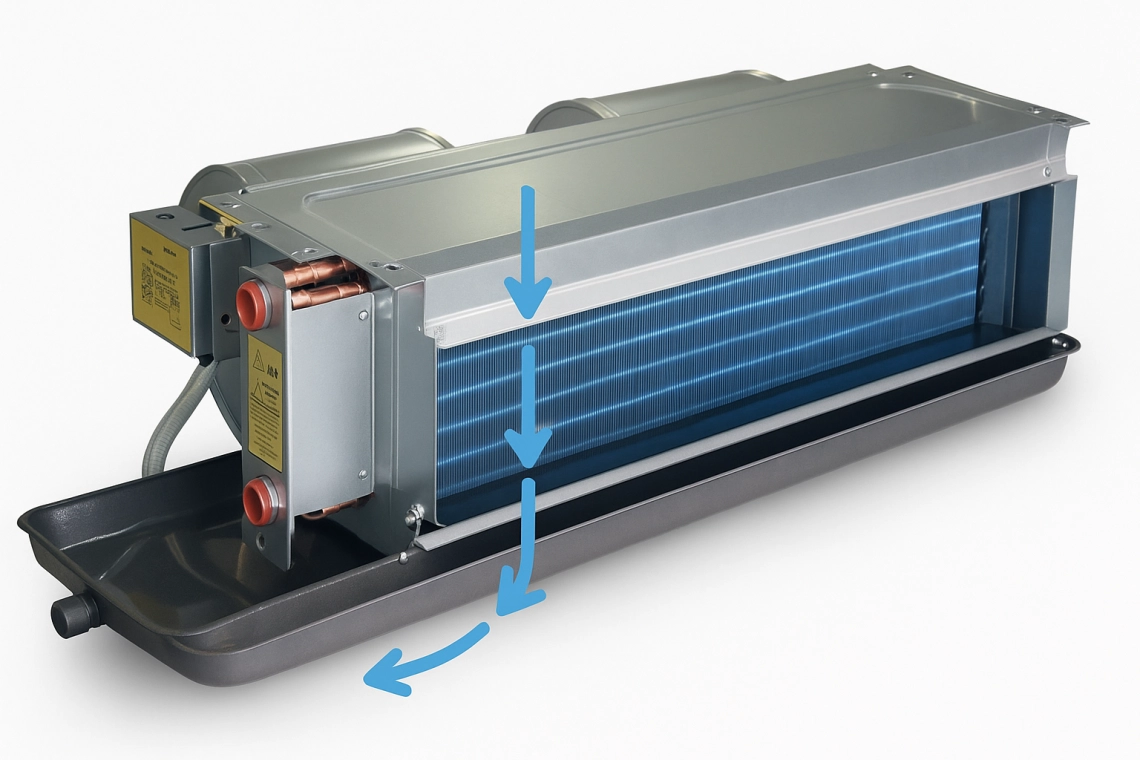

Основні компоненти пристрою розміщені в компактному корпусі з оцинкованої сталі:

  • Теплообмінний блок: Один або два теплообмінники (залежно від конфігурації) з мідними трубками та алюмінієвими ребрами
  • Вентиляторний блок: Відцентровий вентилятор з металевими лопатями та двигуном AC або DC типу
  • Система фільтрації: Змінні повітряні фільтри для очищення повітря
  • Дренажна система: Піддон для збору конденсату з нахилом та дренажним підключенням
  • Система керування: Електронні компоненти для управління роботою вентилятора та регулювання подачі води

Модельний ряд та потужності

Лінійка Mycond MCFC охоплює широкий діапазон потужностей:

  • Охолодження: від 1,2 до 12,6 кВт
  • Обігрів: від 1,8 до 18,9 кВт
  • Витрата повітря: від 200 до 2100 м³/год
  • Статичний тиск: до 50 Па

Така градація дозволяє підібрати оптимальне рішення для приміщень площею від 15 до 150 м² залежно від теплових навантажень та архітектурних особливостей об'єкта.

Теплообмінник: серце системи

Теплообмінник: серце системи

Конструкція та матеріали

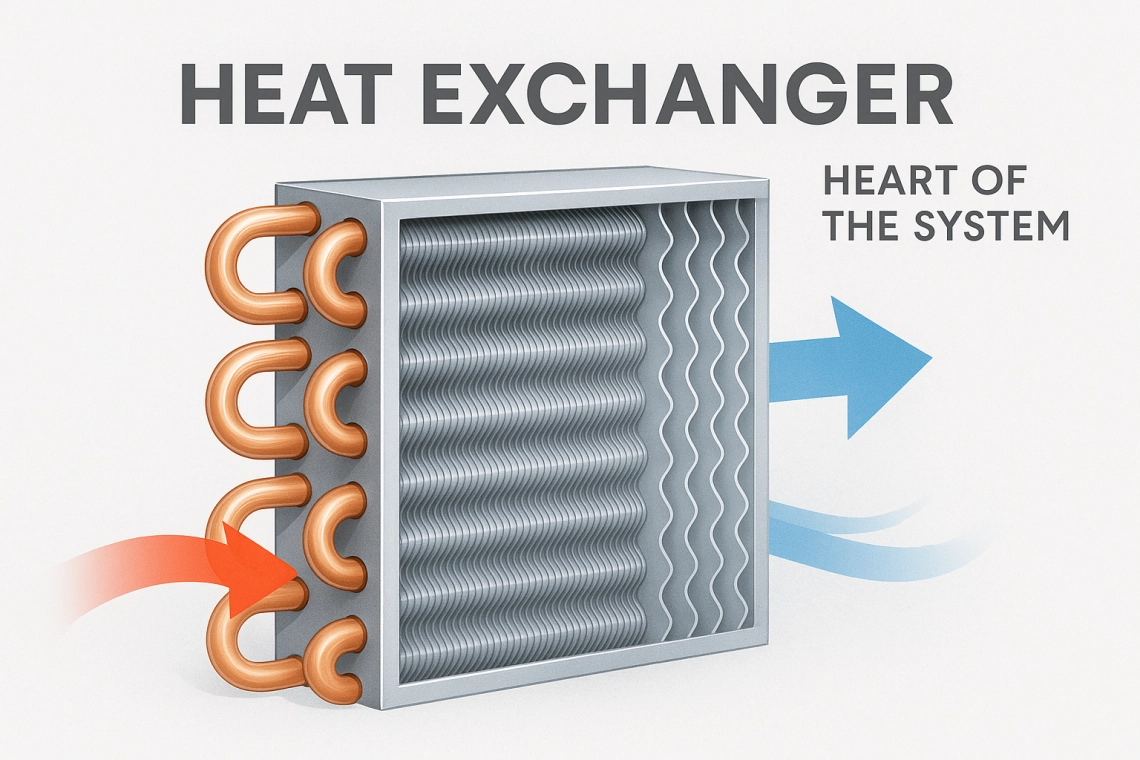

Теплообмінник є ключовим елементом фанкойла, що визначає його ефективність та довговічність. У фанкойлах Mycond MCFC використовується мідно-алюмінієва конструкція, яка забезпечує оптимальне поєднання теплопровідності, корозійної стійкості та економічної доцільності.

Трубки: Виготовлені з міді діаметром 9,52 мм (3/8") з товщиною стінки 0,3 мм. Мідь забезпечує:

  • Високу теплопровідність (λ = 401 Вт/м·К)
  • Стійкість до корозії у водних середовищах
  • Пластичність, що дозволяє створювати складні геометричні форми
  • Антибактеріальні властивості

Ребра: Алюмінієві ребра товщиною 0,1-0,12 мм з кроком 2,0-2,5 мм забезпечують:

  • Ефективне збільшення площі теплообміну
  • Легкість конструкції
  • Стійкість до окислення завдяки природному оксидному шару

Збільшена площа теплообміну

Ключовою особливістю теплообмінників MCFC є збільшена площа теплообміну порівняно з базовими моделями аналогічної потужності. Це досягається завдяки:

Оптимізованій геометрії: Спеціальна форма ребер з хвилястим профілем збільшує площу контакту з повітрям на 15-20% порівняно з плоскими ребрами.

Багаторядній конструкції: Теплообмінники мають 2-4 ряди трубок залежно від потужності моделі, що забезпечує глибоку обробку повітря.

Щільному пакуванню: Оптимізований крок між ребрами забезпечує максимальну площу при збереженні ефективного повітроходу.

Ефективність теплообміну

Коефіцієнт теплопередачі: Завдяки збільшеній площі та оптимізованій геометрії коефіцієнт теплопередачі досягає 55-65 Вт/м²·К для режиму охолодження та 70-80 Вт/м²·К для режиму обігріву.

Температурна ефективність: Теплообмінники MCFC забезпечують температурну ефективність 85-92% в залежності від режиму роботи та параметрів теплоносія.

Гідравлічний опір: Оптимізована конструкція забезпечує низький гідравлічний опір (0,8-1,5 кПа при номінальній витраті води), що знижує енергоспоживання циркуляційних насосів.

4-трубна конфігурація

У 4-трубному виконанні фанкойл MCFC обладнується двома незалежними теплообмінниками:

Охолоджуючий теплообмінник: Оптимізований для роботи з водою температурою 6-12°C, забезпечує ефективне охолодження та осушення повітря.

Обігрівальний теплообмінник: Призначений для роботи з гарячою водою температурою 40-80°C, забезпечує швидкий та ефективний обігрів приміщення.

Така конфігурація дозволяє одночасно підключати фанкойл до систем охолодження та обігріву, забезпечуючи максимальну гнучкість експлуатації протягом усього року.

Вентилятор: забезпечення повітроруху

Вентилятор: забезпечення повітроруху

Тип та конструкція

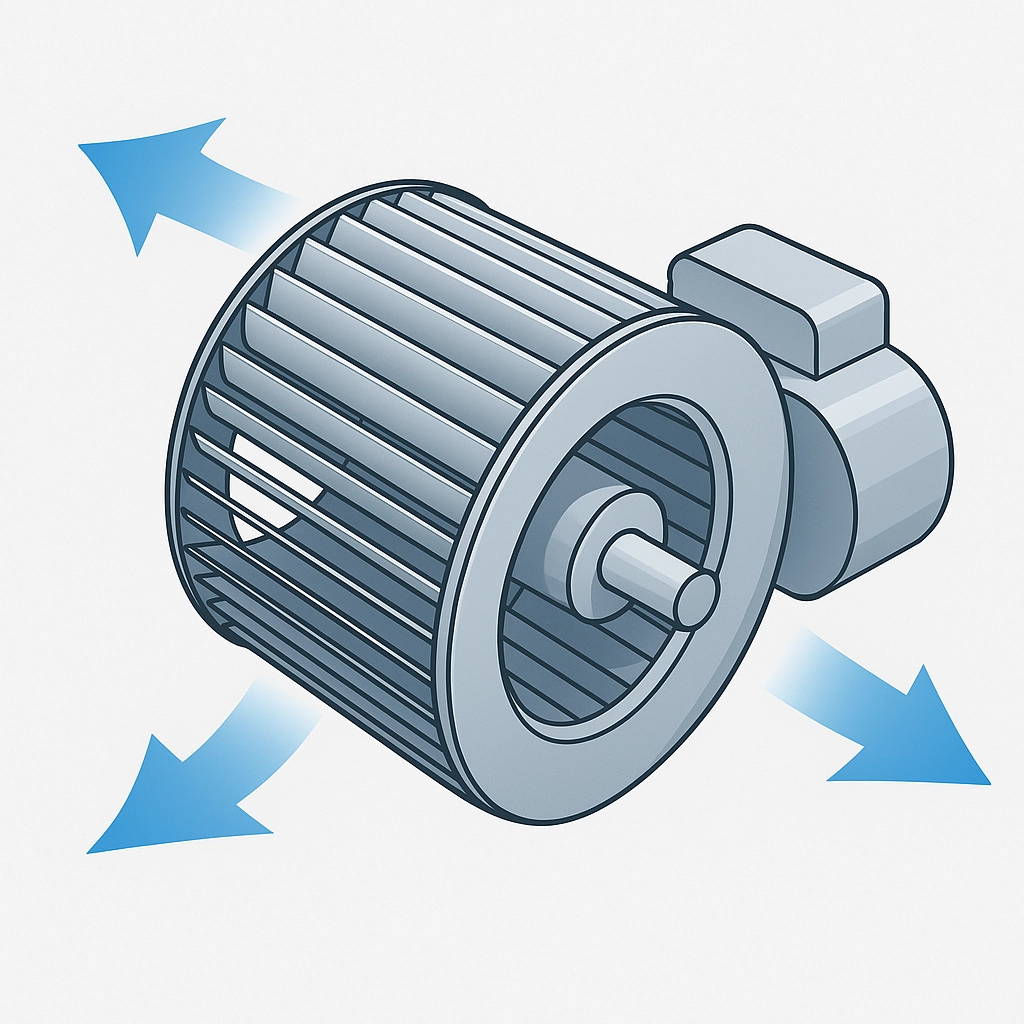

У фанкойлах Mycond MCFC використовується відцентровий вентилятор з загнутими назад лопатями. Такий тип вентилятора обраний завдяки кільком ключовим перевагам:

Висока ефективність: КПД досягає 75-80%, що забезпечує мінімальне споживання електроенергії при максимальному повітряному потоці.

Стабільна характеристика: Відцентрові вентилятори мають пологу характеристику "тиск-витрата", що забезпечує стабільну роботу при змінах опору системи повітроводів.

Низький рівень шуму: Спеціальна форма лопатей мінімізує турбулентність та аеродинамічний шум.

Металеві лопаті: переваги конструкції

Матеріал лопатей: Використовується оцинкована сталь товщиною 1,0-1,2 мм, яка забезпечує:

  • Механічну міцність: Здатність витримувати високі швидкості обертання без деформації
  • Корозійну стійкість: Цинкове покриття захищає від окислення в умовах підвищеної вологості
  • Вогнестійкість: Металеві лопаті не горять та не виділяють токсичних речовин при нагріванні
  • Довговічність: Термін служби металевих лопатей у 2-3 рази більший порівняно з пластиковими

Аеродинамічний профіль: Лопаті мають спеціально розроблений профіль з оптимізованим кутом атаки, що забезпечує:

  • Максимальну ефективність при мінімальному шумі
  • Плавний рух повітря без відриву потоку
  • Мінімальну турбулентність на виході з робочого колеса

Балансування

Кожне робоче колесо проходить динамічне балансування згідно з ISO 1940-1, клас G6.3, що гарантує:

  • Відсутність вібрацій при роботі
  • Тихий хід на всіх швидкостях
  • Збереження характеристик протягом всього терміну експлуатації

Оцинкований корпус вентилятора

Конструкція корпусу: Спіральний корпус виготовлений з оцинкованої сталі товщиною 1,5 мм методом вальцювання, що забезпечує:

  • Жорсткість конструкції: Відсутність деформацій при роботі під навантаженням
  • Акустичний комфорт: Товстостінний корпус не резонує та не посилює шум
  • Герметичність: Якісна зварка та обробка швів забезпечують відсутність підсосів повітря

Внутрішнє покриття: Всі внутрішні поверхні мають додаткове антикорозійне покриття, стійке до конденсату та агресивних середовищ.

Двигуни AC та DC

AC двигуни (змінний струм):

  • Асинхронні двигуни з короткозамкненим ротором
  • Номінальна потужність: 25-180 Вт залежно від моделі
  • Швидкість обертання: 850-1350 об/хв
  • 3 фіксовані швидкості роботи
  • Клас енергоефективності IE2

DC двигуни (постійний струм):

  • Безщіткові двигуни з електронною комутацією
  • Номінальна потужність: 20-150 Вт
  • Плавне регулювання швидкості 10-100% сигналом 0-10V
  • Клас енергоефективності IE4
  • Вбудована система самодіагностики

Кріплення двигуна: Двигун кріпиться до корпусу через антивібраційні прокладки, які запобігають передачі вібрацій на корпус фанкойла та конструкції будівлі.

Безпечний відвід конденсату

Безпечний відвід конденсату

Система збору конденсату

При роботі в режимі охолодження на поверхні теплообмінника утворюється конденсат, який необхідно ефективно відводити. Система збору конденсату у фанкойлах MCFC включає:

Конденсатний піддон: Виготовлений з оцинкованої сталі з додатковим полімерним покриттям для захисту від корозії. Піддон має:

  • Достатню ємність для збору конденсату при максимальному навантаженні
  • Спеціальні ребра жорсткості для запобігання деформації
  • Антибактеріальне покриття для запобігання росту мікроорганізмів

Тримач конденсату з нахилом: Ключова особливість конструкції MCFC — спеціальний тримач, який забезпечує:

  • Нахил піддону в бік дренажного отвору (мінімум 1:100)
  • Повне видалення конденсату без застою
  • Автоматичне очищення піддону під час роботи

Дренажна система

Дренажне підключення: Стандартне підключення через муфту діаметром 20 мм (3/4") для підключення дренажної трубки.

Сифон: Рекомендується встановлення сифону для:

  • Запобігання проникненню запахів з каналізації
  • Підтримання необхідного гідравлічного затвору
  • Забезпечення стабільного відводу конденсату

Додаткові захисні елементи:

  • Переливний патрубок для аварійного відводу при засміченні основного дренажу
  • Датчик рівня конденсату (опція) для сигналізації про проблеми з відводом
  • Дренажний насос (опція) для випадків, коли неможливо забезпечити самопливний відвід

Гігієнічність системи

Антибактеріальні матеріали: Всі елементи, що контактують з конденсатом, мають спеціальне покриття, яке запобігає росту бактерій та цвілі.

Самоочищення: Конструкція піддону забезпечує самоочищення під час роботи завдяки постійному потоку конденсату.

Доступність для обслуговування: Піддон легко знімається для періодичного очищення та дезінфекції.

Система фільтрації

Додаткові конструктивні елементи

Система фільтрації

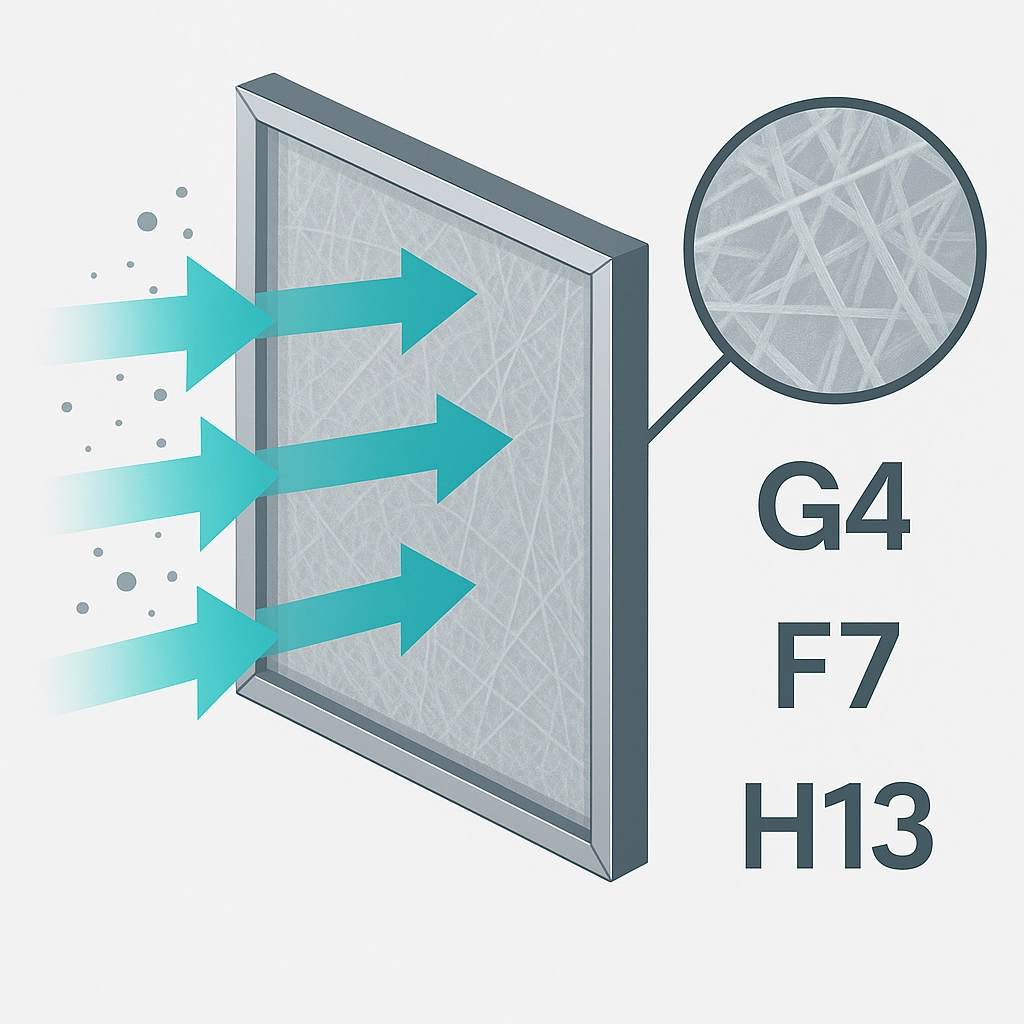

Повітряні фільтри: Стандартно встановлюються фільтри класу G4 (EU4):

  • Ефективність очищення: 80-90% частинок розміром 1-10 мкм
  • Каркас з оцинкованої сталі
  • Фільтруючий матеріал: синтетичне волокно
  • Можливість заміни без розбирання фанкойла

Опціональні фільтри:

  • Фільтри класу F7 (ePM2.5 65%) для підвищеної якості очищення
  • Вугільні фільтри для видалення запахів
  • HEPA фільтри H13 для медичних та чистих приміщень

Електронні компоненти

Клемна коробка: Всі електричні підключення виконуються в герметичній клемній коробці:

  • Ступінь захисту IP54
  • Зручна схема підключення
  • Промаркована клемна колодка

Система керування: Вбудована електроніка забезпечує:

  • Захист двигуна від перевантаження
  • Контроль швидкості обертання (для DC моделей)
  • Діагностику стану системи
  • Інтерфейс для підключення зовнішніх контролерів

Можливості конфігурації

Позиції забору повітря:

  • Задній забір: повітря надходить через задню панель корпусу
  • Нижній забір: повітря надходить через нижню панель

Підключення трубопроводів:

  • Правостороннє підключення (стандарт)
  • Лівостороннє підключення (опція)

Варіанти монтажу:

  • Підвісний монтаж на спеціальних кронштейнах
  • Монтаж на опорній рамі
  • Встановлення в технічних нішах

Висновки

Технічні переваги конструкції

Фанкойл Mycond MCFC демонструє продуманий інженерний підхід до проектування кліматичного обладнання:

Теплообмінник: Збільшена площа теплообміну та оптимізована геометрія забезпечують високу ефективність при компактних розмірах. Мідно-алюмінієва конструкція гарантує довговічність та стійкість до корозії.

Вентилятор: Металеві лопаті в оцинкованому корпусі забезпечують надійність, вогнестійкість та тиху роботу. Можливість вибору між AC та DC двигунами дозволяє оптимізувати енергоспоживання.

Дренажна система: Тримач конденсату з нахилом та продумана система відводу гарантують безпечну та гігієнічну експлуатацію без ризику застою вологи.

Переваги для професіоналів

Для HVAC-професіоналів, інсталяторів та технічних характеристик фанкойла Mycond MCFC пропонує:

Простоту монтажу: Продумана конструкція з гнучкими опціями підключення спрощує інсталяцію навіть у складних умовах.

Зручність обслуговування: Легкий доступ до всіх компонентів, що потребують регулярного обслуговування (фільтри, піддон, електроніка).

Надійність: Якісні матеріали та перевірені технічні рішення мінімізують ризик відмов та знижують витрати на експлуатацію.

Гнучкість: Широкий діапазон потужностей та конфігурацій дозволяє підібрати оптимальне рішення для будь-якого проекту.

Технічні характеристики фанкойла Mycond MCFC підтверджують його позиціонування як професійного рішення для сучасних систем кліматизації, що поєднує високу ефективність, надійність та зручність експлуатації.
