Інженерне проєктування систем осушення повітря для музеїв та архівів: технічні аспекти та рішення

Автор: технічний відділ Mycond

Підтримання оптимального температурно-вологісного режиму в музейних та архівних приміщеннях є критично важливим завданням для збереження культурних цінностей. Експонати з різних матеріалів вимагають особливих умов зберігання, а найбільший вплив на їх стан має саме відносна вологість повітря. Неправильно підібрана система осушення повітря може призвести до незворотного пошкодження безцінних артефактів.

Нормативні вимоги до мікроклімату музейних та архівних приміщень

Для забезпечення довготривалого зберігання експонатів необхідно дотримуватися специфічних температурно-вологісних режимів, які суттєво відрізняються залежно від матеріалу:

• Папір, документи: 18-22°C, 50-55% RH
• Дерево, меблі: 18-22°C, 45-55% RH
• Метал, зброя: 15-20°C, 35-45% RH
• Текстиль, тканини: 18-20°C, 50-55% RH
• Живопис, полотно: 18-22°C, 50-55% RH
• Фотографії, плівки: 15-18°C, 30-40% RH

Загальний нормативний діапазон відносної вологості для більшості матеріалів становить 40-55% RH, проте для особливо чутливих експонатів існують вужчі діапазони. Критично важливим параметром є також стабільність мікроклімату: допустимі добові коливання температури не повинні перевищувати 2-3°C, а відносної вологості – 5-7% RH, щоб уникнути термічних деформацій та механічних пошкоджень.

Швидкість зміни параметрів мікроклімату при сезонних переходах повинна бути поступовою – не більше 3-5% RH на тиждень. Для визначення цільових параметрів використовують психрометричні діаграми, які дозволяють визначити зону комфорту для різних типів експонатів.

Основні міжнародні стандарти у цій галузі: ISO 11799 для архівів, ASHRAE Chapter 24 для музеїв та EN 15757 для об'єктів культурної спадщини.

Специфіка архівних сховищ порівняно з виставковими залами

Архівні сховища та виставкові зали суттєво відрізняються за режимом експлуатації та вимогами до мікроклімату. У архівах доступ до приміщень обмежений, тоді як виставкові зали характеризуються постійним рухом відвідувачів.

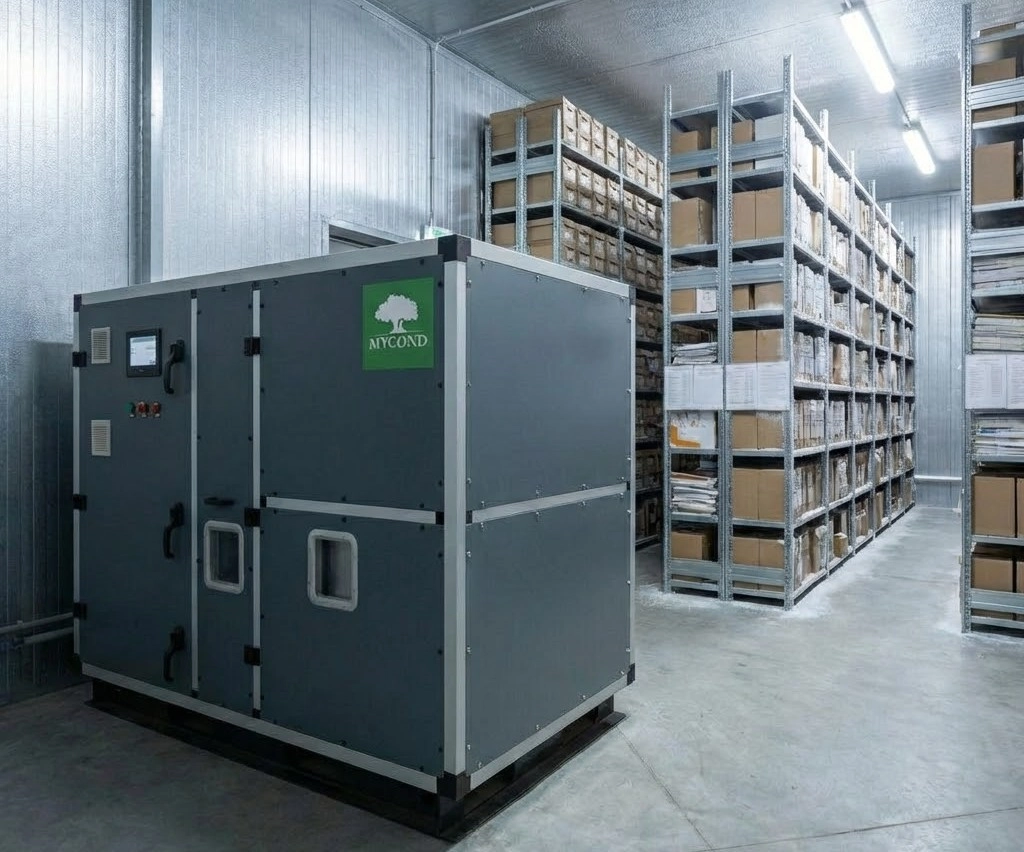

Температурні режими архівних сховищ, як правило, нижчі (15-18°C), що сприяє уповільненню процесів деградації матеріалів. Вимоги до відносної вологості для архівних документів також зазвичай нижчі – 40-50% RH. Відсутність вологовиділень від відвідувачів у архівах спрощує розрахунки вологового балансу.

Для архівних сховищ характерні вищі вимоги до стабільності параметрів – допустимі коливання вологості не повинні перевищувати ±3% RH. Критична важливість збереження унікальних документів вимагає обов'язкового резервування систем осушення.

Вплив інфільтрації у архівних приміщеннях зазвичай нижчий завдяки кращій герметичності, однак для підвальних архівних приміщень характерна підвищена вологість. Для холодних архівів з температурою нижче 15°C найефективнішими є адсорбційні системи осушення.

Складові вологового балансу музейного приміщення

Для правильного розрахунку продуктивності системи осушення необхідно враховувати усі складові вологового балансу:

1. Інфільтрація – проникнення вологого повітря через огороджувальні конструкції, вікна, двері, стики та щілини. Особливо актуально для історичних будівель. Розраховується на основі різниці вологовмісту зовнішнього та внутрішнього повітря та кратності повітрообміну.
2. Вологовиділення від відвідувачів – залежить від кількості людей, часу їх перебування (30-90 хвилин) та рівня активності. Питомі вологовиділення від однієї дорослої людини становлять 40-80 г/год.
3. Вологообмін з експонатами – гігроскопічні матеріали (дерево, папір, текстиль) можуть поглинати або віддавати вологу залежно від умов. Ці процеси мають інерційний характер і тривають години або доби, створюючи буферний ефект.
4. Вологість припливного повітря від систем вентиляції.
5. Конденсація на холодних поверхнях – скло вітрин, зовнішні стіни, неізольовані труби.

Алгоритм визначення загального вологового навантаження включає покрокові розрахунки всіх зазначених складових з їх подальшим підсумовуванням. Сезонні зміни вологового балансу також необхідно враховувати: влітку характерний надлишок вологи через інфільтрацію, взимку – пересушення приміщень.

Вибір типу системи осушення для музейних умов

Вибір між конденсаційними та адсорбційними системами осушення визначається температурою приміщення, цільовою вологістю та вимогами до енергоефективності.

Конденсаційне осушення базується на охолодженні повітря нижче точки роси, конденсації вологи та подальшому підігріві повітря. Ефективність конденсаційного осушення різко падає при температурах нижче 15°C, а при температурах нижче 5°C можливе обмерзання теплообмінника. Переваги конденсаційних систем: висока енергоефективність при помірних температурах (COP 2-4) та відносно низька вартість.

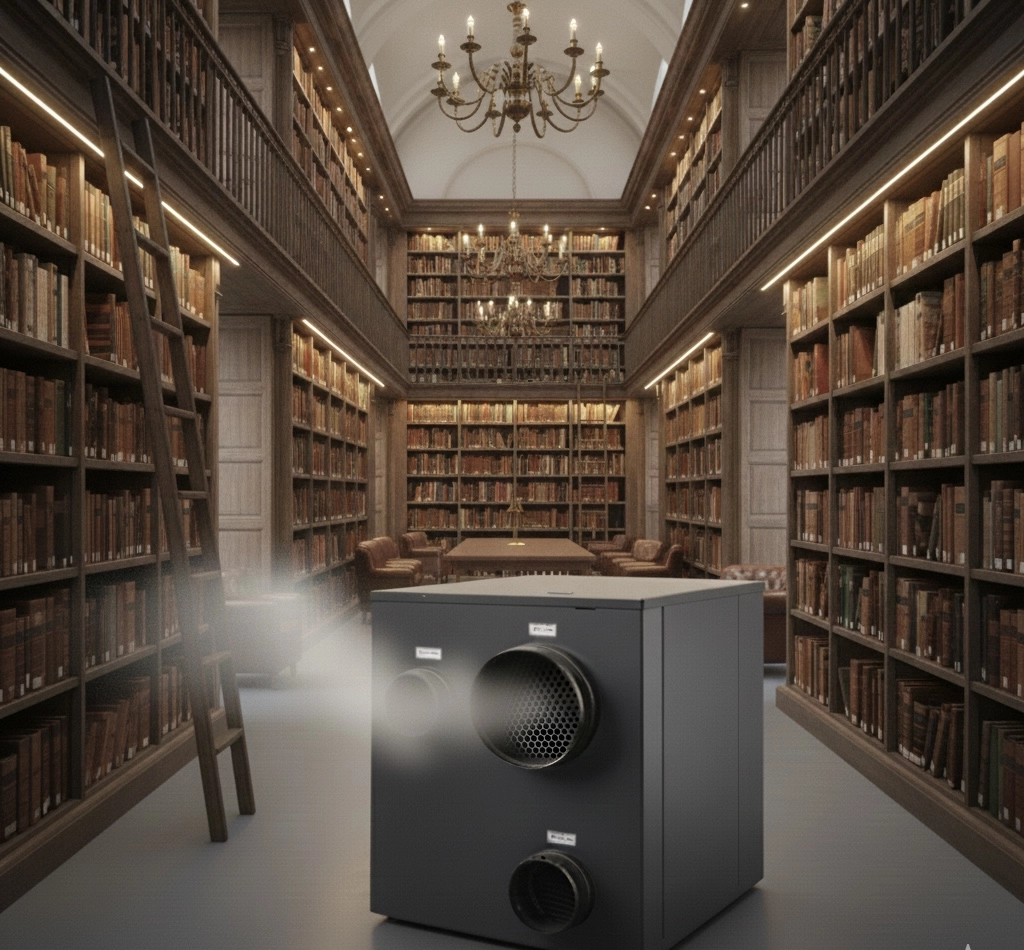

Адсорбційне осушення працює на принципі поглинання вологи адсорбентом з подальшою регенерацією за допомогою нагрітого повітря. Такі системи рекомендовані для холодних архівів з температурою нижче 15°C та при потребі в дуже низькій цільовій вологості (нижче 35% RH). Їх продуктивність стабільна незалежно від температури. Енергоспоживання адсорбційних систем вище, ніж у конденсаційних (COP 0,5-1,5).

Вибір між автономними осушувачами та централізованою системою залежить від обсягу приміщення (граничне значення 500-1000 м³), кількості зон та доступності обслуговування. Автономні системи забезпечують простоту встановлення, точне зонування та резервування. Централізовані системи мають переваги в єдиній точці обслуговування, можливості рекуперації теплоти та інтеграції з BMS.

Важливим аспектом є також інтеграція з системами вентиляції та кондиціонування для подачі осушеного повітря через вентиляційні канали та координації режимів роботи.

Розрахунок продуктивності системи осушення

Продуктивність системи осушення визначається в масових одиницях: кг/год або л/добу (1 л води відповідає 1 кг). Розрахунок базується на аналізі вологового балансу приміщення з урахуванням усіх джерел надходження вологи.

Формула розрахунку продуктивності системи осушення:

Продуктивність = Сума вологонадходжень (інфільтрація + відвідувачі + вентиляція + інші джерела)

При розрахунку необхідно враховувати режим роботи: постійний (24/7) для архівів або періодичний під час роботи музею. Обов'язковим є застосування коефіцієнта запасу продуктивності (типово 1,15-1,25) для компенсації непередбачених факторів, нерівномірності навантаження та зниження продуктивності обладнання з часом.

Для перевірки розрахунку використовується психрометрична діаграма: визначається початковий стан повітря (температура, вологість), знаходиться кінцевий стан після осушення (цільова вологість), перевіряється відповідність різниці вологовмісту розрахованій продуктивності.

Наприклад, для виставкового залу об'ємом 500 м³ з температурою 20°C, цільовою вологістю 50% RH при зовнішніх літніх умовах 26°C і 70% RH розрахунок включатиме:

• Інфільтрацію при кратності повітрообміну 0,5 об/год та різниці вологовмісту зовнішнього (15 г/кг) і внутрішнього (7,3 г/кг) повітря;
• Вологовиділення від 50 відвідувачів з питомим показником 60 г/год на людину;
• Підсумкову продуктивність з урахуванням коефіцієнта запасу.

Тепловий баланс приміщення при роботі системи осушення

При роботі систем осушення виникають значні теплонадходження, які необхідно враховувати в тепловому балансі приміщення:

• Теплота конденсації вологи (2500 кДж/кг або 0,7 кВт·год/кг);
• Теплонадходження від компресора конденсаційного осушувача (електрична потужність повністю перетворюється в теплоту);
• Теплонадходження від нагрівача адсорбційного осушувача;
• Теплонадходження від відвідувачів (80-120 Вт на людину);
• Теплонадходження від освітлення;
• Теплонадходження через огороджувальні конструкції.

При інтенсивному осушенні влітку сумарне теплове навантаження може досягати 5-10 кВт для залу середніх розмірів, що вимагає інтеграції з системою кондиціонування. Необхідно уникати неузгодженої роботи системи, коли осушувач нагріває повітря, а кондиціонер його охолоджує, що призводить до подвійних витрат енергії.

Розташування обладнання та організація повітророзподілу

Правильне розташування осушувачів передбачає забезпечення вільної циркуляції повітря, доступності для обслуговування та мінімізації шуму для відвідувачів. Відстань до стін та перешкод повинна становити мінімум 0,5-1,0 м для забезпечення доступу повітря до всмоктувального отвору.

Автономні прилади зазвичай встановлюються на підлозі, а централізовані системи – під стелею. Необхідно забезпечити рівномірний розподіл осушеного повітря по всьому приміщенню, уникаючи застійних зон.

Типові помилки розташування включають встановлення осушувача в кутку без циркуляції повітря або за перегородками, що блокують повітряний потік.

Датчики температури та вологості розміщуються на рівні експонатів (1,0-1,5 м від підлоги) в зонах зі стабільними параметрами, подалі від дверей та вікон. Мінімальна кількість – один датчик на зону площею 100-150 м², для критичних сховищ рекомендуються додаткові точки контролю.

Системи контролю та моніторингу параметрів мікроклімату

Для музейних умов необхідні датчики температури та вологості з точністю вимірювання не гірше ±2% RH. Рекомендована періодичність калібрування датчиків – щорічно, а для критичних застосувань необхідна регулярна перевірка за допомогою еталонних приладів.

Сучасні системи забезпечують збір та архівування даних з інтервалом реєстрації 10-30 хвилин та зберіганням історії параметрів протягом років.

Алгоритми управління системою осушення можуть бути різними:

• Простий гістерезисний регулятор (увімкнення при перевищенні верхньої межі, вимкнення при досягненні нижньої). Ширина гістерезису типово 3-5% RH для уникнення частих перемикань;
• ПІД-регулювання для систем з плавним регулюванням продуктивності, що забезпечує підтримку параметрів з точністю ±1-2% RH.

Інтеграція з системами диспетчеризації будівлі (BMS) забезпечує віддалений моніторинг, аварійні сповіщення та аналіз трендів. Візуалізація даних у вигляді графіків зміни температури та вологості дозволяє виявляти аномалії. Обов'язковою є аварійна сигналізація про вихід параметрів за допустимі межі, відмову обладнання або переповнення збірника конденсату.

Експлуатаційні режими та сезонне регулювання

Режими роботи системи осушення суттєво залежать від сезону:

• Літній режим – інтенсивне осушення через високу зовнішню вологість, можлива постійна робота системи 24/7;
• Зимовий режим – зниження або відключення осушення через низьку зовнішню вологість, можлива потреба в зволоженні повітря при інтенсивному опаленні;
• Перехідні сезони (весна, осінь) – змінне навантаження, що вимагає гнучкого регулювання продуктивності.

Для виставкових залів можливе застосування нічного режиму зі зниженням інтенсивності осушення за відсутності відвідувачів, але з підтримкою стабільності параметрів. У вихідні дні та при зміні кількості відвідувачів необхідна автоматична корекція уставок регуляторів.

Зміна уставок при переході між сезонами повинна бути поступовою – не більше 3-5% RH на тиждень для уникнення деформації експонатів. Періодичне технічне обслуговування включає щомісячне очищення фільтрів, щоквартальну перевірку роботи компресора та заміну адсорбенту раз на 2-5 років.

Енергетична ефективність систем осушення для музеїв

Питоме енергоспоживання конденсаційних осушувачів типово становить 0,3-0,6 кВт·год/кг видаленої вологи (COP 2-4), тоді як для адсорбційних осушувачів цей показник вищий – 0,7-1,5 кВт·год/кг (COP 0,7-1,4).

Енергоефективність конденсаційних систем вища при високих температурах, а адсорбційні системи забезпечують стабільне споживання незалежно від температури.

Річне енергоспоживання розраховується як добуток продуктивності осушення, тривалості сезону та питомого енергоспоживання. Наприклад, для музейного залу площею 200 м² з продуктивністю осушення 2 кг/год, що працює 4000 годин на рік з питомим енергоспоживанням 0,5 кВт·год/кг, річне споживання становитиме 4000 кВт·год.

Рекуперація теплоти конденсації може знизити витрати на опалення на 20-40% при використанні для підігріву припливного повітря. Використання інверторних компресорів забезпечує плавне регулювання продуктивності та зниження споживання на 20-30% порівняно з ON/OFF регулюванням.

Типові проектні помилки при виборі систем осушення для музеїв

Найчастішими проектними помилками є:

1. Використання конденсаційних осушувачів у холодних архівах (температура нижче 15°C), що призводить до різкого зниження продуктивності, обмерзання випарника та аварійних зупинок;
2. Недооцінка вологовиділення від відвідувачів у виставкових залах з високою відвідуваністю, розрахунок лише на інфільтрацію;
3. Ігнорування інфільтрації через двері та вікна, особливо критичне для історичних будівель з негерметичними огородженнями;
4. Відсутність натурних вимірювань параметрів перед проектуванням;
5. Відсутність зонування за типами експонатів (єдина система для всього музею при різних вимогах: метал – 35% RH, дерево – 50% RH);
6. Невірний вибір місця розташування осушувача, що порушує циркуляцію повітря;
7. Відсутність резервування систем для критичних архівів;
8. Надмірна потужність системи, що створює ризик пересушування повітря (нижче 40% RH) та тріщин у дерев'яних експонатах;
9. Ігнорування теплового балансу та відсутність координації з кондиціонуванням;
10. Відсутність системи моніторингу.

Результати впровадження систем осушення та аналіз ефективності

Ефективність систем осушення оцінюється шляхом порівняння фактичних і розрахункових параметрів після введення в експлуатацію. Моніторинг включає аналіз стабільності підтримання температури та вологості, частоти виходу параметрів за межі норми та тривалості відновлення після відхилень.

Типові результати впровадження для виставкових залів: зниження коливань вологості з ±10-15% до ±3-5% та підтримка цільового рівня 50±3% RH протягом року. Для архівних сховищ характерна стабілізація параметрів на рівні 18°C і 45±2% RH та відсутність конденсації на огородженнях.

Стабільні параметри мікроклімату знижують швидкість старіння органічних матеріалів (папір, текстиль) у 2-3 рази та пригнічують ріст цвілі та бактерій завдяки підтриманню вологості нижче 60% RH.

Типове енергоспоживання системи осушення для залу площею 200 м² становить 3000-5000 кВт·год на рік залежно від кліматичної зони та режиму роботи. Термін окупності інвестицій визначається зниженням витрат на реставрацію експонатів та уникненням аварійних ситуацій.

Межі застосування розрахункових методик для музейних систем

При проектуванні систем осушення для музеїв необхідно враховувати обмеження розрахункових методик:

• Температурні обмеження: конденсаційне осушення різко знижує продуктивність нижче 15°C, нижче 5°C потрібні адсорбційні системи;
• Обмеження цільової вологості: конденсаційні системи малоефективні для досягнення вологості нижче 35-40% RH;
• Масштаб об'єкта: межа для автономних осушувачів 500-1000 м³, для більших об'ємів доцільна централізована система;
• Невизначеність інфільтрації в історичних будівлях: можлива кратність 0,3-1,5 об/год залежно від стану огороджень;
• Особливості експлуатації: непередбачуване відкриття дверей, залпові надходження відвідувачів, аварійні ситуації (рекомендований коефіцієнт запасу 1,2-1,3).

Перед проектуванням необхідні натурні вимірювання температури та вологості протягом мінімум тижня для визначення реальних параметрів. Адсорбційні системи з їх високим енергоспоживанням недоцільні при температурі вище 20°C, коли доступні ефективні конденсаційні рішення.

Часті запитання

Питання 1: Яка цільова відносна вологість для різних типів експонатів і чому неможливо задати єдине значення для всього музею?

Відповідь: Різні матеріали мають різні оптимальні діапазони вологості: метал – 35-45% RH для запобігання корозії, дерево – 45-55% RH для уникнення розтріскування, папір – 50-55% RH для збереження гнучкості волокон. Єдине значення неможливе через конфлікт вимог. Рішенням є зонування приміщень за типами експонатів з окремими системами регулювання для кожної зони.

Питання 2: Як точно врахувати вологовиділення від відвідувачів при розрахунку продуктивності осушення?

Відповідь: Методика передбачає визначення середньої кількості відвідувачів на годину (за статистикою або проектними даними), помноження на час перебування в залі (типово 0,5-1,5 години) та на питомі вологовиділення (40-80 г/год на людину залежно від температури та активності). Наприклад, 50 осіб × 1 година × 60 г/год = 3 кг/год вологи.

Питання 3: Чому конденсаційні осушувачі неефективні у холодних архівних сховищах і коли обов'язково потрібні адсорбційні системи?

Відповідь: При температурі нижче 15°C продуктивність конденсаційних осушувачів різко падає через зниження тиску насиченої пари, а нижче 5°C відбувається обмерзання випарника. Адсорбційні системи забезпечують стабільну продуктивність при будь-якій температурі завдяки фізико-хімічному процесу поглинання вологи. Граничним значенням вважається постійна температура нижче 12-15°C, при якій перевагу слід віддавати адсорбційним системам.

Питання 4: Як визначити необхідність інтеграції системи осушення з кондиціонуванням і коли вони можуть працювати окремо?

Відповідь: Інтеграція обов'язкова, якщо сумарне теплове навантаження від осушення перевищує 3-5 кВт і потрібно відводити надлишкову теплоту з приміщення. Окрема робота можлива для холодних архівів (15-18°C) та в перехідні сезони при помірній температурі. Критерій: якщо робота осушувача підвищує температуру приміщення більш ніж на 1-2°C вище цільової, необхідне охолодження.

Питання 5: Які конкретні наслідки для експонатів має недостатня або надмірна продуктивність системи осушення?

Відповідь: Недостатня продуктивність призводить до підвищення вологості понад 60-65% RH, створюючи умови для розвитку цвілі, біологічної корозії, конденсації на холодних поверхнях та набухання деревини і паперу. Надмірна продуктивність знижує вологість нижче 35-40% RH, викликаючи крихкість паперу, розтріскування деревини та відшарування фарбових шарів живопису. Обидві помилки суттєво скорочують термін збереження експонатів.

Висновки

Проектування системи осушення для музеїв та архівів вимагає комплексного підходу: аналізу нормативних вимог, детального розрахунку вологового та теплового балансу, зонування за типами експонатів.

Вибір типу системи (конденсаційна чи адсорбційна) критично залежить від температури приміщення, з граничним значенням 12-15°C як межею ефективності конденсаційних систем.

Розрахунок продуктивності повинен базуватися на детальному аналізі складових вологового балансу (інфільтрація, вологовиділення відвідувачів, вентиляція) з обов'язковим коефіцієнтом запасу 1,15-1,25.

Не можна ігнорувати тепловий баланс приміщення, оскільки теплота конденсації та робота компресора створюють значне теплове навантаження (5-10 кВт для залу середніх розмірів), що вимагає координації з системою кондиціонування.

Системи контролю та моніторингу є невід'ємною частиною сучасних музейних систем, забезпечуючи безперервну реєстрацію параметрів з інтервалом 10-30 хвилин для виявлення відхилень та оптимізації режимів роботи.

Результати впровадження систем підтверджують їх ефективність: стабілізація вологості в межах ±3-5% RH замість коливань ±10-15% RH і зниження швидкості старіння експонатів у 2-3 рази.

Для інженерів-проектувальників рекомендується чітка послідовність дій: визначення цільових параметрів, верифікація результатів, обов'язкові натурні виміри перед проектуванням, розгляд альтернативних технічних рішень та забезпечення резервування для критичних систем.
