Автор технічний відділ Mycond.
Інженерна практика ОВіК стикається з критичною проблемою неоднозначності у визначенні параметрів вологості, що призводить до системних помилок проектування, недосконалості технічних рішень і завищення капітальних витрат. Причина – відсутність універсального підходу до нормування параметрів вологості для різних типів приміщень та розрахунку вологісних навантажень, що вимагає диференційованого інженерного аналізу.
Фізична природа вологості повітря
Вологість повітря описується двома основними параметрами: абсолютною та відносною вологістю. Абсолютна вологість визначає масу водяної пари в грамах, що міститься в кубічному метрі повітря (г/м³). Відносна вологість (φ) – це відношення парціального тиску водяної пари в повітрі до тиску насиченої пари при певній температурі, виражене у відсотках. Саме відносна вологість є ключовим параметром при проектуванні систем ОВіК.
Принципово важливим для інженерів є розуміння залежності між температурою і вологістю. При зниженні температури повітря його здатність утримувати вологу зменшується, що призводить до підвищення відносної вологості. Коли відносна вологість досягає 100%, настає стан насичення, і додаткова волога конденсується. Температура, при якій це відбувається, називається точкою роси.
Умовний приклад для ілюстрації методики розрахунку точки роси (категорія C): При повітрі з температурою 24°C та відносною вологістю 50%, точка роси становить приблизно 13°C. Це означає, що конденсація відбудеться на поверхнях з температурою нижче 13°C. Ці цифри є умовними, для реальних проектів розрахунки виконуються з фактичними даними.
Механізми впливу вологості на матеріали різноманітні: гігроскопічні матеріали (дерево, папір, тканини) змінюють розміри при коливаннях вологості; метали піддаються корозії; в електроніці виникають проблеми через конденсацію та статичну електрику. Економічні наслідки неправильного контролю вологості включають пошкодження обладнання, зниження якості продукції та збільшення експлуатаційних витрат.
Нормативна база та класифікація вимог до вологості
Вимоги до вологості приміщень базуються на міжнародних та національних стандартах. Згідно з EN 16798-1:2019, приміщення класифікуються за категоріями якості мікроклімату (IEQ). Відповідно до цього стандарту:
- Категорія I згідно з EN 16798-1:2019 Table B.4 має діапазон відносної вологості 30-50% для зимового періоду та 30-50% для літнього періоду.
- Категорія II має діапазон відносної вологості 25-60% для зимового періоду та 25-60% для літнього періоду.
- Категорії III-IV мають ширші діапазони, що допускаються для менш критичних застосувань.
Стандарт ISO 7730:2005 "Ергономіка теплового середовища" визначає параметри для оцінки комфорту людини, включаючи вплив вологості на теплове сприйняття. Він використовує індекси PMV (Predicted Mean Vote) та PPD (Predicted Percentage of Dissatisfied).
Концепція адаптивного комфорту враховує сезонні відмінності та кліматичні зони. Влітку люди адаптуються до вищої температури та вологості, взимку – до нижчої температури та сухішого повітря.
Умовний приклад для ілюстрації впливу температури на абсолютну вологість (категорія C): Повітря з відносною вологістю 50% при температурі 20°C містить близько 8,6 г/м³ вологи. Те ж саме повітря при нагріванні до 25°C матиме відносну вологість близько 37%, хоча абсолютний вміст вологи залишиться незмінним. Це ілюструє, чому для систем вентиляції важливо оперувати абсолютною вологістю. Ці цифри є умовними, методика застосовується з фактичними даними проекту.
Вимоги до вологості для комерційних будівель
В проектній практиці для офісних приміщень часто розглядаються діапазони відносної вологості 30-60% (категорія B). Конкретні межі встановлюються проектувальником залежно від нормативів, обладнання та умов експлуатації. При низькій вологості спостерігається дискомфорт працівників, підвищується статична електрика та пересихання слизових оболонок. При високій вологості створюються умови для розвитку мікроорганізмів.
Умовний розрахунок для ілюстрації методики (категорія C): Для офісу площею 500 м², з 50 працівниками, вологовиділення від людей при легкій активності становить близько 50 г/год на особу. Загальне вологовиділення від людей складе 2,5 кг/год. При зовнішньому повітрі з температурою -10°C та абсолютною вологістю 1,5 г/м³, що нагрівається до 22°C, для підтримки відносної вологості 40% потрібна додаткова волога. Цей умовний приклад ілюструє, що для офісів у зимовий період часто потрібне зволоження, а в літній – осушення. Методика застосовується з реальними даними проекту.
Торгові центри характеризуються зональними відмінностями вимог до вологості. Продуктові секції вимагають контролю для запобігання псуванню товарів. Важно розрахувати точку роси на холодних поверхнях вітрин для запобігання конденсації.
У готелях особливої уваги потребують кухні з високим технологічним вологовиділенням та конференц-зали з змінною щільністю заповнення. Типовими помилками є універсальний підхід до всієї будівлі, недооцінка вологісних навантажень та відсутність зонування для багатофункціональних комплексів.
Вимоги до вологості для промислових об'єктів

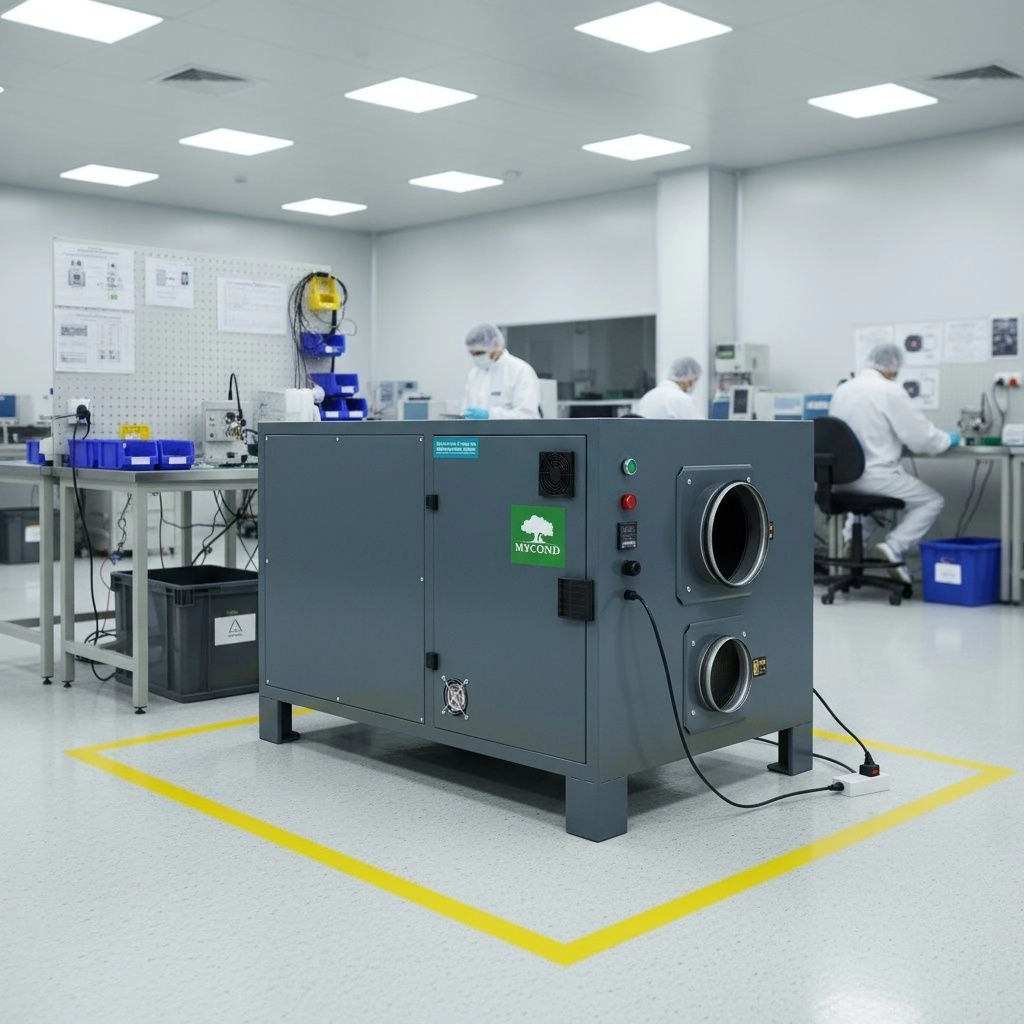

Фармацевтичне виробництво висуває жорсткі вимоги до параметрів вологості. Згідно з ISO 14644-1:2015, чисті кімнати класу ISO 5 вимагають суворого контролю вологості для забезпечення стабільності процесів. Відповідно до GMP Annex 1 (2022), для асептичного виробництва допустимі коливання відносної вологості залежать від класу чистоти та технологічного процесу.
Особливо критичним є контроль вологості при роботі з гігроскопічними порошками, які можуть змінювати свої властивості при взаємодії з вологою.
Умовний розрахунок для ілюстрації методики (категорія C): Приміщення фармацевтичного виробництва площею 200 м² з обладнанням, що виділяє 4 кг/год вологи. Для підтримання відносної вологості 45±5% при температурі 21°C потрібна система осушення продуктивністю близько 5 кг/год (з урахуванням вологи, що надходить із зовнішнім повітрям). Ці цифри умовні, в проекті всі дані беруться з технічного завдання.
У харчовій промисловості вимоги до вологості залежать від конкретної технології. Сушильні цехи потребують низької вологості для ефективного випаровування, що базується на фізиці парціальних тисків. Пекарні мають специфічні технологічні вимоги для забезпечення якості продукції.

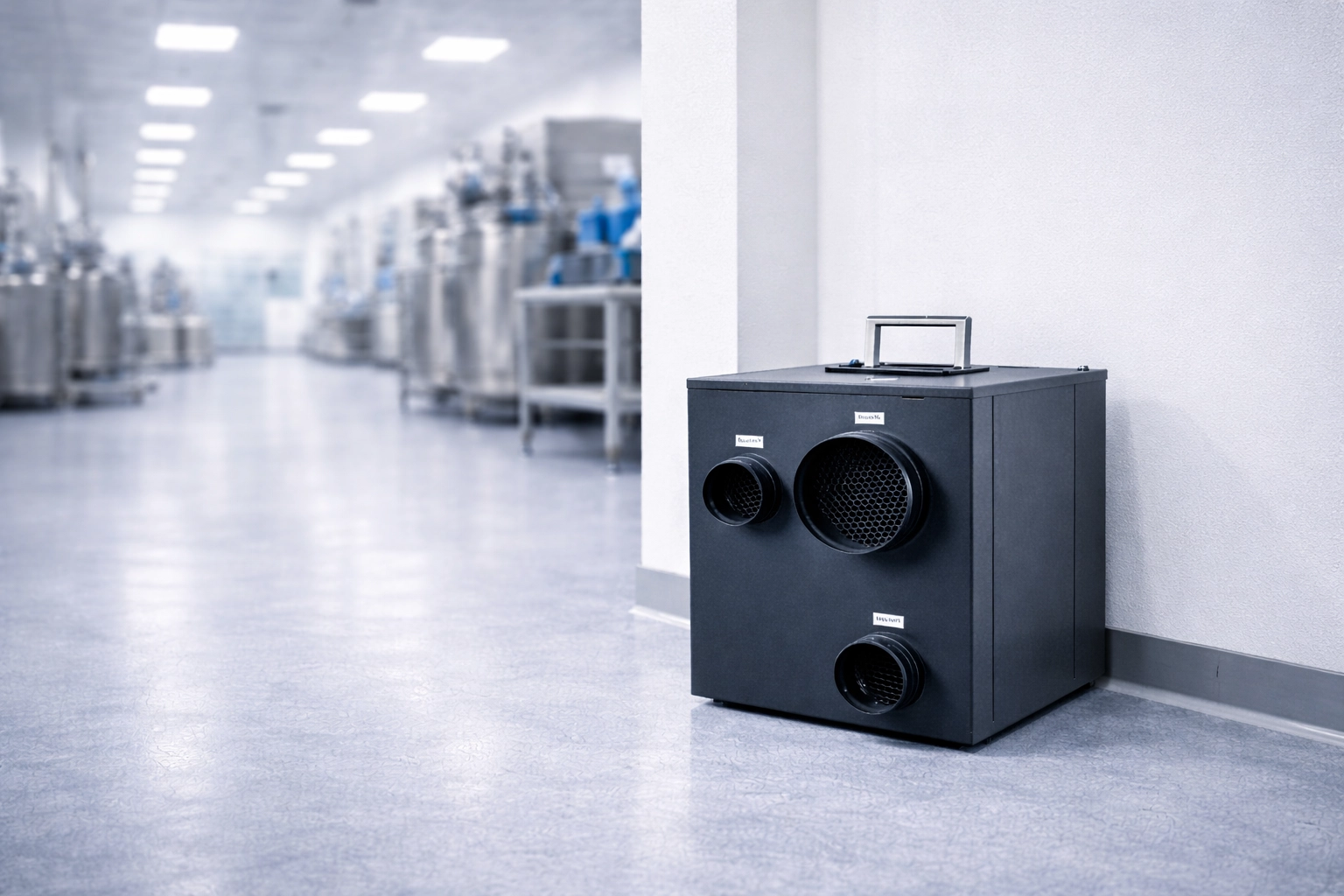

Складські приміщення вимагають контролю вологості для запобігання псуванню продукції. Для холодильних камер критичним є запобігання утворенню інею через конденсацію на холодних поверхнях.
У виробництві електроніки відносна вологість у складських приміщеннях визначається вимогами до зберігання компонентів, чутливих до вологості. При виробництві мікроелектроніки з використанням фотолітографії вологість контролюється для запобігання дефектам мікросхем, що може мати значні економічні наслідки. Контроль статичної електрики вимагає підтримання вологості не нижче певного рівня.
Текстильна промисловість потребує контролю вологості для зменшення обривності ниток. У деревообробній галузі необхідно підтримувати рівноважну вологість деревини відповідно до умов експлуатації кінцевого продукту.
Вимоги до вологості для інституційних об'єктів
У лікарнях, особливо в операційних, параметри вологості критично важливі. Згідно з настановою з проектування закладів охорони здоров'я DHWG 01-0 (2014), в операційних відділеннях відносна вологість підтримується в діапазоні 40-60%. Конкретні параметри визначаються проектувальником залежно від типу операцій, вимог до зниження ризику інфекцій та електробезпеки.
Необхідний баланс між запобіганням статичній електриці (вимагає вищої вологості) та обмеженням розвитку мікроорганізмів (вимагає нижчої вологості). Вентиляційні системи лікарень проектуються з урахуванням цих протилежних вимог.
Умовний розрахунок для ілюстрації методики (категорія C): Операційна площею 50 м² з 6 особами медперсоналу та хірургічним обладнанням. Вологовиділення від людей при середній активності близько 70 г/год на особу, від обладнання – 0,5 кг/год. Загальне навантаження близько 0,9 кг/год. Ці цифри умовні, для ілюстрації методики розрахунку, не для проектного застосування.
У навчальних закладах вологість впливає на комфорт учнів та викладачів, а також на якість повітря. Музеї та архіви мають специфічні вимоги для збереження експонатів. У практиці музейної справи для паперових документів та картин зустрічаються діапазони 45-55% відносної вологості (категорія B). Конкретні параметри залежать від типу експонатів.
Різні експонати мають різні вимоги до вологості: метали потребують нижчої вологості для запобігання корозії, органічні матеріали – помірної вологості для запобігання деформації. Циклічні коливання вологості особливо шкідливі для деяких типів експонатів через циклічні напруження. Для запобігання розвитку цвілі важливо контролювати не тільки середній рівень вологості, але й локальні умови біля холодних поверхонь.
Вимоги до вологості для спортивних об'єктів

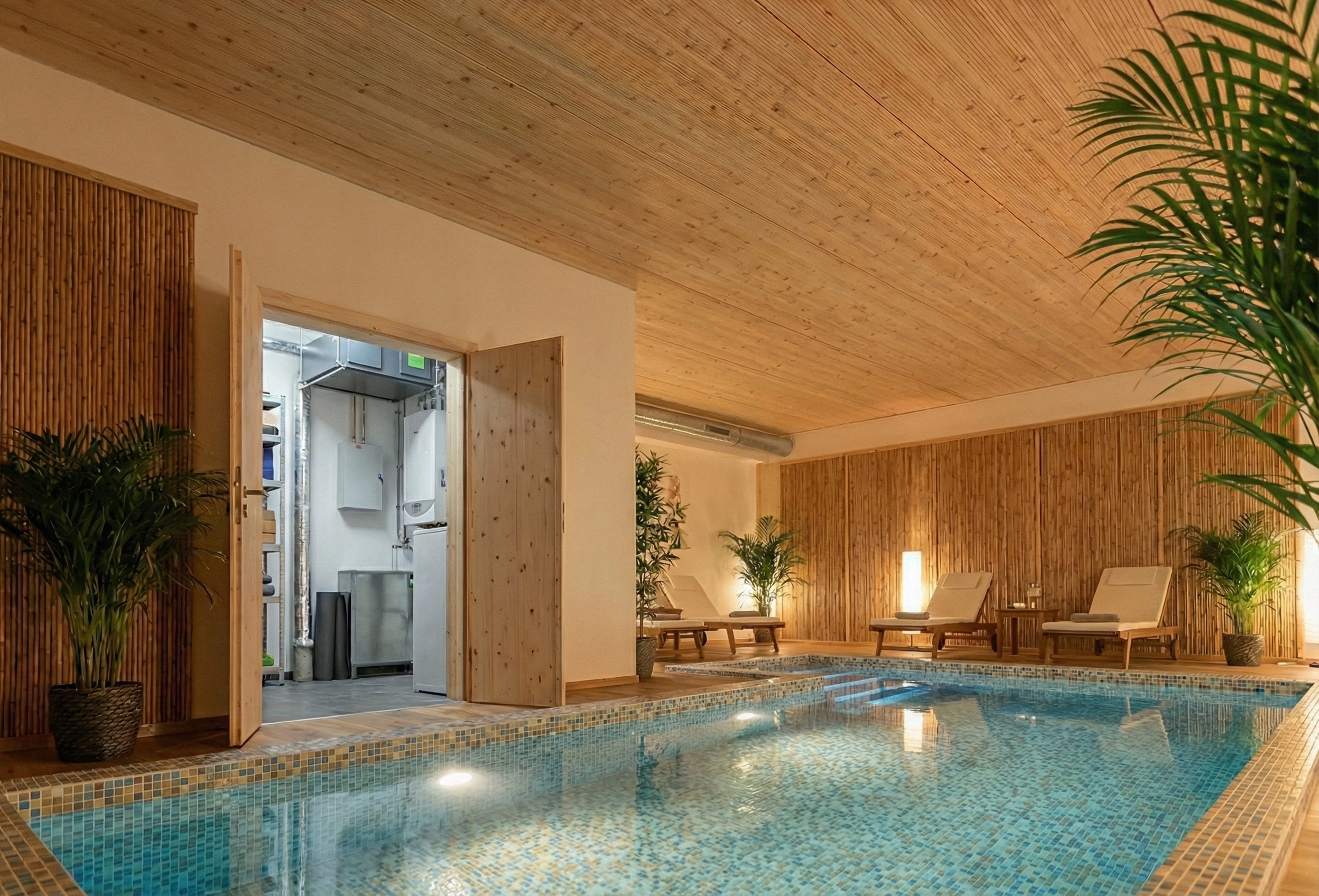

В практиці проектування басейнів зустрічаються діапазони відносної вологості 50-65% (категорія B). Конкретні параметри залежать від типу басейну, обладнання, норм країни та інших факторів. Фізика випаровування з водної поверхні визначає вологісне навантаження на систему вентиляції.
Умовний приклад для ілюстрації методики (категорія C): Басейн площею водного дзеркала 300 м² при температурі води 28°C та температурі повітря 30°C. Орієнтовне випаровування за формулою може складати близько 50-60 кг/год при нормальній активності відвідувачів. Для підтримання відносної вологості 60% потрібна система осушення відповідної продуктивності. Ці цифри умовні, методика застосовується з фактичними даними проекту.
Запобігання конденсації на холодних поверхнях (вікнах, металевих конструкціях) є ключовим завданням при проектуванні систем ОВіК для басейнів. Точка роси повітря не повинна перевищувати температуру найхолоднішої поверхні, щоб уникнути корозії конструкцій.
Спортивні зали мають інші вимоги до вологості, пов'язані з комфортом спортсменів та збереженням покриття (дерев'яної підлоги, тощо). СПА-зони з різними функціональними зонами (сауни, парні, зони відпочинку) потребують диференційованого підходу до вологості.
Льодові арени мають особливі вимоги через високий ризик конденсації на холодних поверхнях льоду, що може погіршити його якість.
Вимоги до вологості для житлових будівель
Для житлових будівель в практиці розглядаються діапазони відносної вологості 30-60% (категорія B). Конкретні параметри залежать від норм країни, кліматичної зони, сезону року. Сезонні відмінності пов'язані з різними режимами роботи систем опалення та кондиціонування.
Вплив вологості на здоров'я мешканців включає ризики розвитку мікроорганізмів при високій вологості та дискомфорт при низькій. Конденсація на холодних поверхнях (вікнах, кутах приміщень) може призводити до розвитку цвілі.
Побутові джерела вологи включають дихання людей, приготування їжі, прання, сушіння одягу, кімнатні рослини. Ці фактори необхідно враховувати при проектуванні систем вентиляції та кондиціонування для житлових приміщень.
Методологія розрахунків та проектування систем контролю вологості
При проектуванні систем контролю вологості слід дотримуватись ієрархії вимог: технологічні (визначаються процесом виробництва), нормативні (встановлені стандартами) та вимоги комфорту. Розрахунок вологісних навантажень включає врахування джерел вологи та механізмів її видалення.
Потужність систем осушення визначається з урахуванням коефіцієнтів запасу, що залежать від ступеня невизначеності у вихідних даних та критичності підтримання параметрів.
Зонування приміщень за вологісним режимом – важливий принцип проектування. Технічні рішення включають використання буферних зон, повітряних завіс, тамбурів для розмежування зон з різними вимогами до вологості.
Типові помилки та експлуатаційні наслідки
Серед типових помилок проектування: універсальні підходи до різних типів приміщень, недооцінка вологісних навантажень, помилки при експлуатації систем та неправильне вимірювання параметрів вологості.
Експлуатаційні наслідки надмірної вологості включають механізми конденсації на холодних поверхнях, корозію металів, розвиток мікроорганізмів. Наслідки недостатньої вологості – дискомфорт, статична електрика, механічні пошкодження гігроскопічних матеріалів.
Економічні наслідки неправильного контролю вологості можуть бути значними: від пошкодження обладнання та продукції до збільшення експлуатаційних витрат та скорочення терміну служби будівельних конструкцій.
Системи контролю вологості та енергоефективність
Сучасні системи контролю вологості використовують різні типи датчиків, точність яких має вирішальне значення для ефективного управління. Калібрування датчиків та правильне розміщення є критичними для достовірних вимірювань.
Енергоефективні підходи до контролю вологості включають рекуперацію тепла, використання теплових насосів, адсорбційних технологій та алгоритмів оптимального керування. Баланс між енергоефективністю та точністю підтримання параметрів є ключовим завданням проектування.
Типові інженерні помилки та хибні уявлення
1. Хибне уявлення: "Універсальний діапазон вологості підходить для всіх типів приміщень"
Реальність: Різні типи приміщень мають різні вимоги, залежно від технологічних процесів, матеріалів та комфорту людей.
2. Хибне уявлення: "Відносна вологість є єдиним параметром, який слід контролювати"
Реальність: Для повного контролю вологісного режиму необхідно враховувати абсолютну вологість, точку роси та температуру поверхонь.
3. Хибне уявлення: "Чим сухіше повітря, тим краще для електронного обладнання"
Реальність: Надто низька вологість підвищує ризик електростатичних розрядів, що може пошкодити електроніку.
4. Хибне уявлення: "Вологісні навантаження можна точно передбачити на етапі проектування"
Реальність: Вологісні навантаження залежать від багатьох змінних факторів, тому необхідно передбачати запас потужності та гнучкість систем.
5. Хибне уявлення: "Осушення повітря завжди вимагає охолодження нижче точки роси"
Реальність: Існують адсорбційні технології, які дозволяють осушувати повітря без значного охолодження.
6. Хибне уявлення: "Внутрішні джерела вологи мають незначний вплив порівняно із зовнішнім повітрям"
Реальність: У багатьох випадках (басейни, кухні, виробництво) внутрішні джерела вологи можуть значно перевищувати вологу, що надходить із зовнішнім повітрям.
Висновки
Вимоги до вологості для різних типів будівель мають диференційований характер, що визначається фізикою процесів та конкретними умовами експлуатації. Системне розуміння механізмів утворення та переміщення вологи дозволяє приймати обґрунтовані інженерні рішення.
Ієрархія вимог при проектуванні систем контролю вологості повинна враховувати технологічні, нормативні та комфортні параметри. Практичні рекомендації для інженерів включають:
- Детальний аналіз джерел вологості та механізмів її видалення
- Врахування сезонних та добових коливань
- Зонування приміщень за вологісним режимом
- Вибір оптимальних технологій осушення/зволоження для конкретних умов
- Забезпечення надійності систем контролю та вимірювання
Пріоритети проектування визначаються критичністю контролю вологості для конкретного застосування, від жорстких вимог для фармацевтики та чистих приміщень до більш гнучких підходів для житлових приміщень.
