Інтегровані рішення в фанкойлах: як вбудований клапан та контролер змінюють схему підключення і автоматизації

Автор: технічний відділ Mycond.

Сучасні системи кліматизації приміщень розвиваються в напрямку інтеграції елементів керування та регулювання безпосередньо у кінцеве обладнання. Це стосується і фанкойлів, де поява моделей з вбудованим регулювальним клапаном, електроприводом та контролером з підтримкою різних протоколів зв'язку суттєво змінює підхід до проектування вузлів обв'язки та схем автоматизації. У цій статті розглянемо інженерні аспекти таких змін на прикладі настінних фанкойлів серії MHW-Q, які представляють нове покоління інтегрованих рішень.

Класична схема підключення настінного фанкойла

У традиційному підході настінний фанкойл є лише теплообмінником з вентилятором, а всі компоненти регулювання встановлюються окремо. Класична схема включає:

• Зовнішній регулювальний клапан (зазвичай 2-ходовий або 3-ходовий)
• Окремий електропривод для керування клапаном
• Зовнішній термостат або контролер
• Додатковий шлюз або перетворювач протоколів для інтеграції в BMS
• Балансувальний клапан для гідравлічного налаштування

При такому підході виникає низка інженерних задач, що потребують вирішення:

• Правильний підбір коефіцієнта пропускної здатності клапана (Kvs) відповідно до розрахункової витрати теплоносія та доступного перепаду тиску
• Узгодження напруги живлення та логіки керування між термостатом та електроприводом
• Забезпечення узгодженості протоколів між контролером фанкойла та системою BMS
• Організація додаткових точок кріплення для зовнішніх компонентів
• Збільшення монтажного часу та вартості матеріалів

Фізика регулювання витрати теплоносія через фанкойл

Розуміння принципів регулювання теплової потужності фанкойла є ключовим для правильного проектування системи. Теплова потужність фанкойла визначається за формулою:

Q(теплова) = G(витрата) × c(питома теплоємність) × (T(вхід) − T(вихід))

Де:

• Q(теплова) – теплова потужність фанкойла (Вт)
• G(витрата) – масова витрата теплоносія (кг/с)
• c(питома теплоємність) – питома теплоємність теплоносія (Дж/(кг·К))
• T(вхід) – температура теплоносія на вході (К)
• T(вихід) – температура теплоносія на виході (К)

У реальних умовах експлуатації змінна витрата теплоносія є основним параметром регулювання теплової потужності. При фіксованій витраті через фанкойл неможливо точно регулювати потужність відповідно до теплового навантаження приміщення. Це призводить до:

• Перегріву або переохолодження приміщення
• Підвищеного споживання енергії
• Дискомфорту для користувачів
• Нестабільної роботи всієї гідравлічної системи

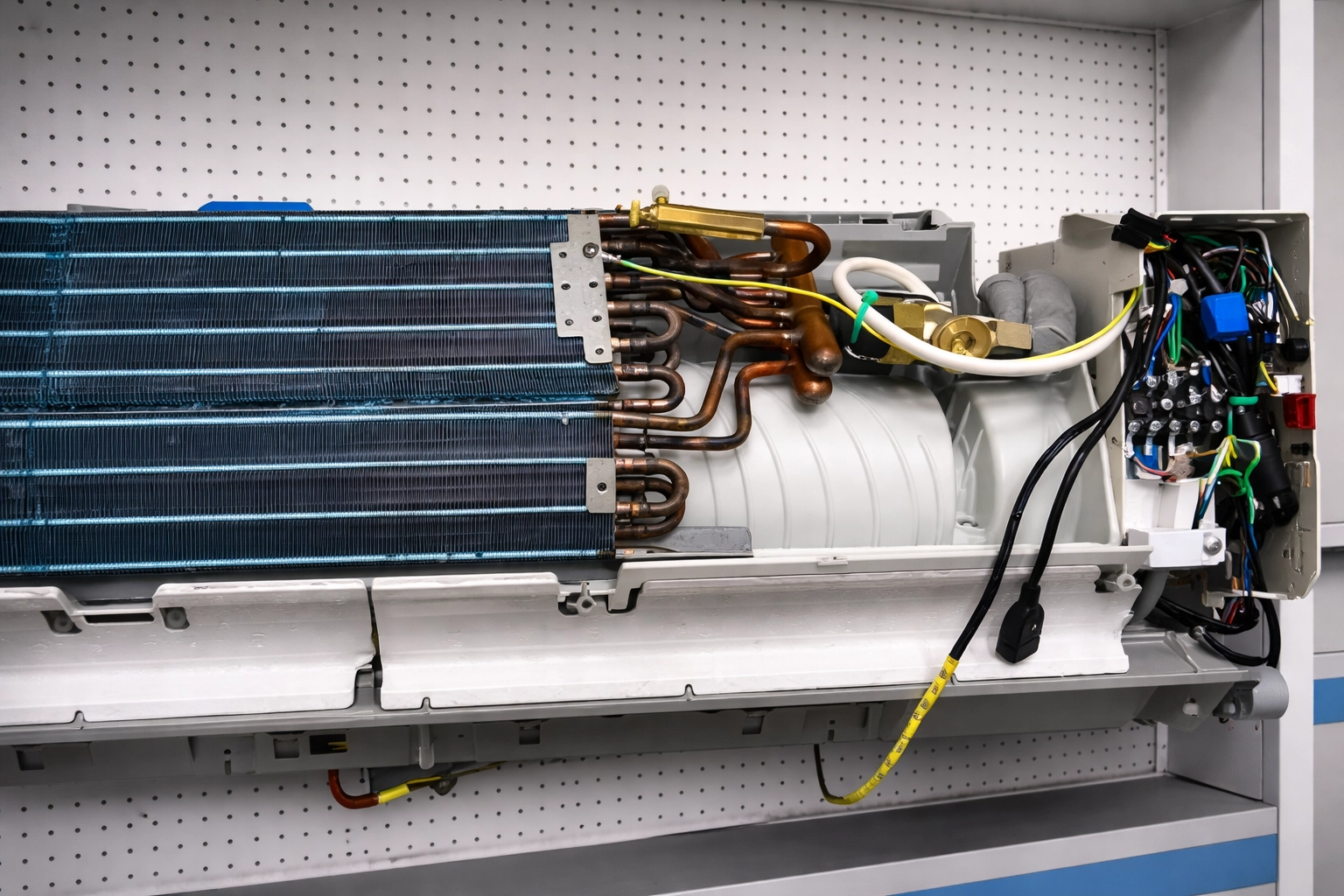

Інтеграція регулювального клапана в корпус фанкойла змінює склад вузла обв'язки, виключаючи необхідність зовнішнього клапана та електроприводу. При цьому вбудований клапан має оптимально підібраний коефіцієнт Kvs для конкретного типорозміру фанкойла, що гарантує правильне регулювання в усьому діапазоні витрат.

Вбудований контролер і протоколи зв'язку

Сучасні настінні фанкойли з вбудованим контролером підтримують різні протоколи зв'язку для інтеграції в системи автоматизації будівлі (BMS). Основними є:

Modbus RTU та Modbus TCP

Протоколи Modbus забезпечують надійний зв'язок між пристроями в системі автоматизації. Принцип адресації в Modbus заснований на унікальних ідентифікаторах для кожного пристрою:

• Modbus RTU працює через RS-485 і вимагає фізичного підключення за допомогою екранованої витої пари
• Кожен пристрій має унікальну адресу від 1 до 247
• Modbus TCP працює через мережу Ethernet і використовує стандартний IP-протокол
• Типові регістри керування дозволяють змінювати режими роботи, встановлювати температуру, керувати швидкістю вентилятора та отримувати дані про стан пристрою

Інтегрований контролер дозволяє безпосередньо підключати фанкойл до BMS без додаткових конверторів або шлюзів, що значно спрощує схему автоматизації.

Wi-Fi як канал зв'язку

Вбудований Wi-Fi модуль забезпечує додатковий канал зв'язку, який може використовуватися для:

• Локального керування через мобільний додаток
• Інтеграції в системи розумного будинку
• Віддаленого моніторингу та діагностики

Проте Wi-Fi має певні обмеження в професійних системах:

• Залежність від стабільності бездротової мережі
• Потенційні проблеми кібербезпеки
• Обмежена швидкість реакції в критичних ситуаціях

Тому для об'єктів з високими вимогами до надійності рекомендується використовувати дротові протоколи як основні, а Wi-Fi – як додатковий канал керування.

Алгоритм проектування вузла підключення фанкойла

Проектування вузла підключення фанкойла з вбудованим клапаном та контролером вимагає послідовного підходу:

1. Визначення теплового навантаження приміщення (з урахуванням втрат через огороджувальні конструкції, вентиляції, сонячної радіації та внутрішніх теплових надходжень)
2. Вибір типорозміру фанкойла на основі розрахункового теплового навантаження з урахуванням запасу 10-15%
3. Перевірка гідравлічних характеристик:

• Розрахунок витрати теплоносія при проектному тепловому навантаженні
• Визначення перепаду тиску на фанкойлі при розрахунковій витраті
• Перевірка відповідності характеристик вбудованого клапана (Kvs) розрахунковим умовам

4. Аналіз необхідності додаткового балансувального клапана:

Якщо система має змінну витрату і насос зі змінною частотою обертання, то достатньо 2-хідного вбудованого клапана для забезпечення належного регулювання;

Інакше, якщо система з постійною витратою, необхідний детальний аналіз гідравлічного балансу системи та встановлення зовнішнього балансувального клапана для забезпечення стабільності роботи при паралельному підключенні кількох фанкойлів.

5. Вибір протоколу зв'язку для інтеграції в BMS:

• Для систем на базі Modbus – використання вбудованого інтерфейсу Modbus RTU або TCP
• Для систем з іншими протоколами – визначення необхідності додаткового конвертера або шлюзу

6. При використанні Wi-Fi перевірка сегментації мережі для забезпечення кібербезпеки.

Умови заміни фанкойлів без переробки обв'язки

При модернізації існуючої системи з заміною фанкойлів на моделі з вбудованим клапаном та контролером необхідно враховувати:

Параметри, що мають збігатися:

• Типорозміри по тепловій потужності (холодопродуктивність та теплопродуктивність)
• Приєднувальні розміри гідравлічних патрубків (діаметр, крок, орієнтація)
• Габаритні розміри для збереження схеми монтажу
• Гідравлічний опір при розрахунковій витраті

Зміни в схемі автоматизації:

• Видалення зовнішніх регулювальних клапанів та електроприводів
• Перенаправлення сигнальних ліній для інтеграції в BMS
• Налаштування адресації Modbus для уникнення конфліктів
• Оновлення програмного забезпечення BMS для роботи з новими регістрами керування

Типові проектні помилки при підключенні фанкойла

Навіть при використанні фанкойлів з вбудованим клапаном та контролером можуть виникати типові помилки проектування:

1. Відсутність балансувального клапана в багатоконтурних системах - призводить до нерівномірного розподілу теплоносія між паралельними контурами та нестабільної роботи системи в режимах часткового навантаження.
2. Конфлікт адрес Modbus - при встановленні однакових адрес на кількох фанкойлах виникають конфлікти в мережі та втрата зв'язку з пристроями. Необхідно забезпечити унікальну адресацію на етапі проектування та введення в експлуатацію.
3. Підключення Wi-Fi до незахищеного сегмента мережі - створює ризики кібербезпеки та несанкціонованого доступу до системи керування кліматом.
4. Відсутність фільтра перед фанкойлом - призводить до забруднення вбудованого клапана та теплообмінника, що знижує ефективність роботи та може спричинити вихід з ладу.
5. Недостатній перепад тиску в системі - при проектуванні системи з недостатнім напором насоса регулювальні клапани не можуть забезпечити точне регулювання витрати.

Межі застосування та умови корекції підходу

Фанкойли з вбудованим клапаном та контролером мають певні обмеження застосування:

Системи з гравітаційною циркуляцією

У системах без циркуляційного насоса перепад тиску зазвичай недостатній для нормальної роботи регулювальних клапанів. У таких випадках потрібні спеціальні рішення з використанням клапанів з низьким гідравлічним опором.

Об'єкти з підвищеними вимогами до кібербезпеки

На об'єктах з критичною інфраструктурою (банки, державні установи) використання Wi-Fi для керування кліматичним обладнанням може бути обмежене політиками безпеки. У таких випадках слід обмежитися дротовими протоколами та забезпечити фізичне розмежування мереж.

Системи з великим перепадом тиску

При значному перепаді тиску в системі (більше 100 кПа) можуть виникати шуми та кавітація у вбудованих клапанах. У таких випадках необхідно встановлювати додаткові редуктори тиску або використовувати спеціальні клапани з антикавітаційними характеристиками.

Сезонна зміна теплоносія

У системах з сезонною зміною теплоносія (вода/гліколь) потрібно враховувати зміну гідравлічних характеристик при проектуванні.

FAQ з інженерними відповідями на неоднозначні питання

Питання 1: Як визначити необхідний коефіцієнт Kvs клапана без даних про перепад тиску?

Відповідь: При відсутності точних даних про перепад тиску можна використовувати приблизну методику: визначити розрахункову витрату теплоносія через фанкойл на основі теплового навантаження; прийняти рекомендований перепад тиску на клапані 10-15 кПа; розрахувати необхідний Kvs за формулою: Kvs = G(витрата) / корінь з (дельта-P(перепад) / 100). Отримане значення слід збільшити на 10% для забезпечення запасу.

Питання 2: Коли 3-хідний клапан доцільніший за 2-хідний?

Відповідь: 3-хідний клапан доцільніше використовувати в системах з постійною витратою теплоносія, де важливо підтримувати стабільний гідравлічний режим у всій системі. Також 3-хідні клапани рекомендуються для систем з високим ризиком замерзання теплоносія, оскільки забезпечують мінімальну циркуляцію навіть у закритому положенні регулювання. Однак, з точки зору енергоефективності, 2-хідні клапани мають перевагу, оскільки дозволяють реалізувати змінну витрату в системі.

Питання 3: Чи замінює вбудований контролер фанкойла окремий ПЛК?

Відповідь: Вбудований контролер фанкойла може замінити окремий ПЛК для базових функцій керування одним пристроєм, але він має обмежену функціональність порівняно з повноцінним програмованим логічним контролером. При необхідності реалізації складних алгоритмів керування, інтеграції різнорідного обладнання або забезпечення резервування, окремий ПЛК залишається необхідним елементом системи автоматизації.

Питання 4: Які вимоги до мережі при Wi-Fi-підключенні фанкойлів?

Відповідь: Для надійної роботи Wi-Fi-підключення фанкойлів необхідно забезпечити: стабільний сигнал Wi-Fi з рівнем не менше -65 dBm в зоні встановлення обладнання; використання захищеного протоколу WPA2 або WPA3; виділення окремої VLAN для систем автоматизації; обмеження доступу до мережі за MAC-адресами; стабільне підключення до Інтернету для хмарних сервісів керування. Також рекомендується створити резервний канал керування для критично важливих об'єктів.

Висновки та технічні рекомендації для проектувальників

Інтеграція регулювального клапана та контролера безпосередньо в конструкцію настінного фанкойла суттєво змінює підхід до проектування вузлів обв'язки та схем автоматизації:

1. Спрощується монтаж та зменшується кількість зовнішніх компонентів, що знижує вартість системи та час встановлення.
2. Заводське узгодження всіх компонентів забезпечує оптимальну роботу системи регулювання без необхідності додаткового підбору клапанів та електроприводів.
3. Вбудована підтримка Modbus та Wi-Fi спрощує інтеграцію в BMS, але вимагає чіткого планування адресації та сегментації мережі.
4. При проектуванні багатоконтурних систем залишається актуальною необхідність забезпечення гідравлічного балансу за допомогою балансувальних клапанів.
5. Заміна існуючих фанкойлів на моделі з вбудованим клапаном та контролером дозволяє модернізувати систему без значних змін гідравлічної частини, але вимагає адаптації схеми автоматизації.

При проектуванні систем з настінними фанкойлами, що мають вбудовані клапани та контролери, рекомендується:

• Проводити детальний розрахунок теплових навантажень для правильного вибору типорозміру фанкойла
• Аналізувати гідравлічний режим системи для визначення необхідності додаткових балансувальних клапанів
• Розробляти чіткий план адресації Modbus пристроїв для уникнення конфліктів
• Забезпечувати належний захист Wi-Fi мережі для запобігання несанкціонованому доступу
• Встановлювати фільтри перед фанкойлами для захисту вбудованих клапанів від забруднення
• Документувати всі зміни в системі для спрощення майбутнього обслуговування та модернізації

Використання фанкойлів з вбудованими компонентами регулювання та керування – це технологічний крок вперед, який дозволяє створювати більш ефективні, надійні та простіші в монтажі системи кліматизації, але вимагає від проектувальників відповідного рівня кваліфікації та розуміння принципів роботи інтегрованих систем.
