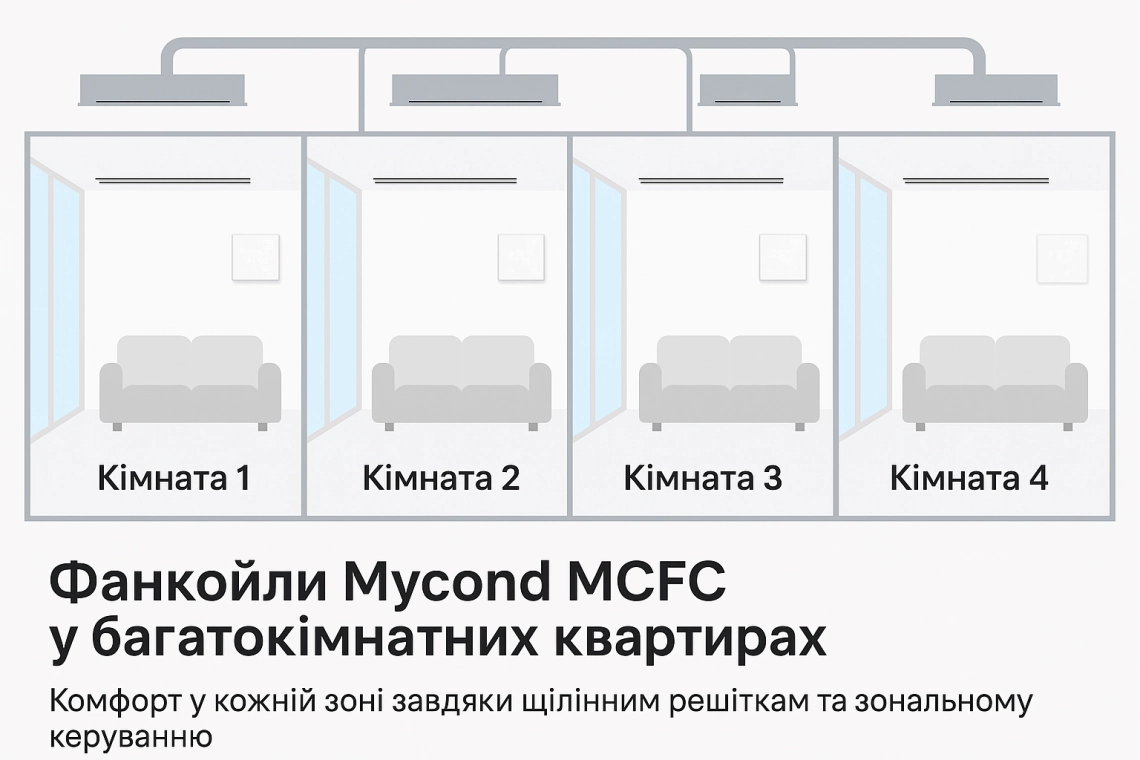

Фанкойли Mycond MCFC у багатокімнатних квартирах: комфорт у кожній зоні

Фанкойли Mycond MCFC у багатокімнатних квартирах: комфорт у кожній зоні

Завдання: одна система на кілька кімнат

Виклики сучасних багатокімнатних квартир

Виклики сучасних багатокімнатних квартир

Сучасні багатокімнатні квартири площею 80-200 м² ставлять перед системами кліматизації складні завдання. Кожна кімната має свої особливості: спальня потребує тихого та прохолодного мікроклімату, дитяча — стабільної температури без протягів, вітальня — швидкого охолодження при великій кількості гостей, а кухня — інтенсивної вентиляції для видалення запахів та надлишкового тепла.

Проблема традиційних рішень: Встановлення окремого кондиціонера в кожній кімнаті призводить до:

  • Високих капітальних витрат (5-8 внутрішніх блоків × вартість кожного)
  • Складної та дорогої системи зовнішніх блоків на фасаді
  • Різних температурних режимів без координації між зонами
  • Високого сумарного споживання електроенергії
  • Складності обслуговування множини одиниць обладнання

Потреба в централізованому рішенні: Власники сучасних квартир шукають рішення, яке поєднувало б централізовану ефективність з індивідуальним комфортом у кожній зоні. Це особливо актуально для квартир відкритого планування, де кухня, вітальня та їдальня об'єднані в єдиний простір.

Концепція зонального кліматизування

Концепція зонального кліматизування

Зональне кліматизування — це підхід, при якому одна центральна система забезпечує різні температурні режими у різних зонах приміщення. Це досягається за рахунок:

Канальної системи розподілу: Повітря транспортується від центрального фанкойла до кожної зони через систему повітроводів з індивідуальними регуляторами потоку.

Зонального керування: Кожна зона має свій терморегулятор, який може незалежно регулювати температуру, не впливаючи на інші зони.

Балансування системи: Правильно спроектована система забезпечує необхідний повітряний потік у кожну зону залежно від її площі та теплових навантажень.

Як MCFC справляється з подачею повітря в кілька зон

Канальна архітектура системи

Фанкойл Mycond MCFC спроектований як центральний вузол канальної системи кліматизації. Його компактні розміри дозволяють розмістити пристрій у міжстельовому просторі коридору або технічного приміщення, звідки розходяться повітроводи до всіх кімнат квартири.

Центральний розподільчий вузол: MCFC встановлюється в одній точці, зазвичай над коридором або в центральній частині квартири, що дозволяє мінімізувати довжину повітроводів та забезпечити рівномірний розподіл повітря.

Система припливних повітроводів: Від фанкойла прокладаються повітроводи до кожної кімнати. Діаметр та конфігурація повітроводів розраховуються індивідуально для забезпечення необхідного повітряного потоку в кожну зону.

Зворотна система: Повітря збирається з усіх кімнат через зворотні решітки та повертається до фанкойла для повторної обробки, створюючи замкнутий цикл циркуляції.

Розподіл повітряних потоків

Основні магістралі: Від фанкойла відходять 2-3 основні повітроводи діаметром 150-200 мм, які транспортують основні об'єми повітря до різних частин квартири.

Відгалуження до кімнат: Від основних магістралей відходять відгалуження меншого діаметру (100-125 мм) до кожної кімнати. У великих кімнатах може бути 2-3 повітророзподільники для рівномірного покриття.

Регулювальні елементи: У кожному відгалуженні встановлюються регулювальні заслінки, які дозволяють точно налаштувати повітряний потік відповідно до потреб кожної кімнати.

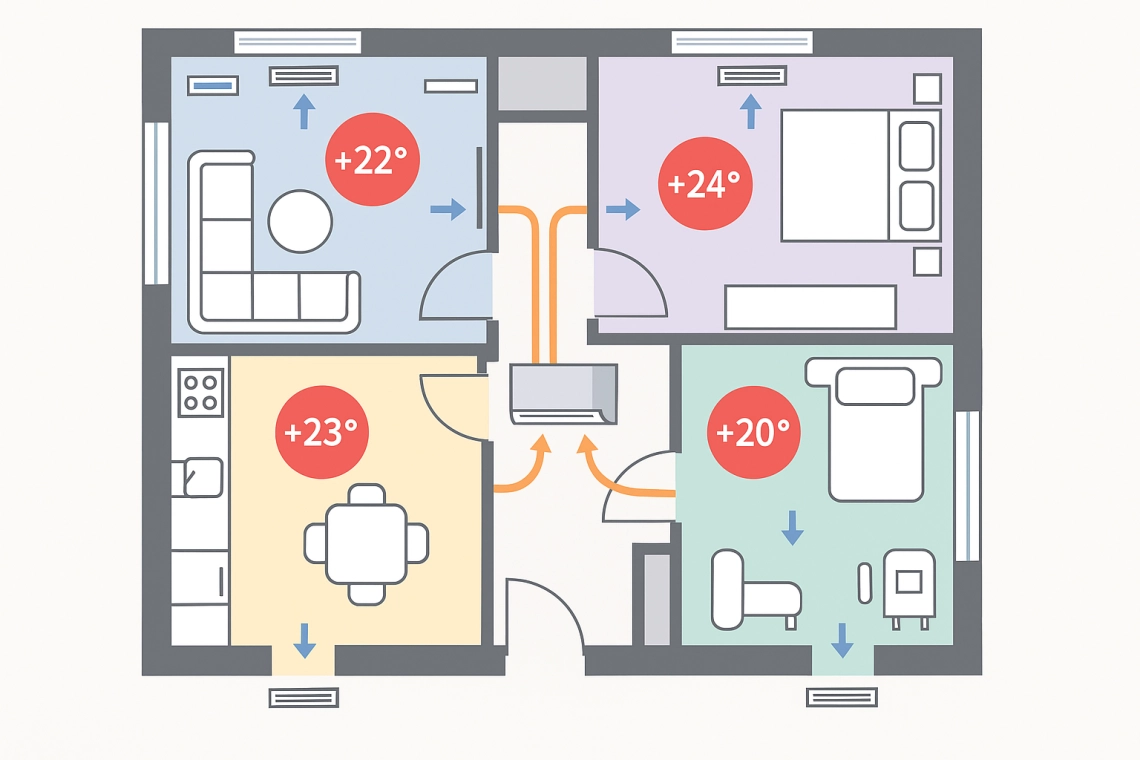

Типова схема для 3-кімнатної квартири

Вітальня (25 м²): Отримує 40% від загального повітряного потоку через 2 припливні решітки для рівномірного охолодження великого простору.

Головна спальня (16 м²): 25% повітряного потоку через 1 припливну решітку з можливістю регулювання для створення комфортних умов для сну.

Дитяча кімната (12 м²): 20% потоку з особливо точним регулюванням температури та мінімальною швидкістю повітря.

Кухня (10 м²): 15% потоку з можливістю підвищення інтенсивності при готуванні для видалення надлишкового тепла та запахів.

Роль статичного тиску до 50 Па

Що таке статичний тиск

Статичний тиск — це здатність вентилятора долати опір системи повітроводів, фільтрів, решіток та інших елементів. Вимірюється у паскалях (Па) і показує, наскільки далеко та через які перешкоди вентилятор може "протиснути" повітря.

Опори в системі:

  • Фільтри: 15-25 Па
  • Теплообмінник: 20-30 Па
  • Повітроводи: 5-15 Па на 10 метрів довжини
  • Повороти та з'єднання: 3-8 Па за кожен елемент
  • Решітки та дифузори: 5-15 Па

Переваги високого статичного тиску MCFC

50 Па — достатньо для складних систем: Статичний тиск до 50 Па дозволяє фанкойлу MCFC ефективно працювати з розгалуженими системами повітроводів загальною довжиною до 80-100 метрів.

Гнучкість планування: Високий статичний тиск дає свободу у плануванні розташування повітроводів. Можна обійти несучі конструкції, інженерні комунікації та інші перешкоди без втрати ефективності.

Можливість використання компактних повітроводів: При достатньому тиску можна використовувати повітроводи меншого діаметру, що економить простір у міжстельовому просторі та знижує вартість матеріалів.

Практичні можливості

Дальність подачі повітря: 50 Па дозволяє подавати повітря на відстань до 25-30 метрів від фанкойла, що достатньо для обслуговування навіть великих квартир або пентхаусів.

Кількість відгалужень: Система може мати 6-8 незалежних відгалужень до різних кімнат без втрати ефективності.

Складна геометрія: Можливість прокладання повітроводів із множиною поворотів, переходів та розгалужень для адаптації до складного планування квартири.

Розрахунок системи для 4-кімнатної квартири

Розрахунок системи для 4-кімнатної квартири

Загальна довжина повітроводів: 60 метрів Кількість поворотів: 12 Кількість відгалужень: 6 Кількість решіток: 8

Розрахунковий опір системи:

  • Повітроводи: 60м × 0,8 Па/м = 48 Па
  • Повороти: 12 × 3 Па = 36 Па
  • Відгалуження: 6 × 5 Па = 30 Па
  • Решітки: 8 × 8 Па = 64 Па
  • Загальний опір: 178 Па

При роботі системи з частковим навантаженням (70-80%) фактичний опір становить 125-140 Па, що цілком у межах можливостей MCFC з 50 Па при номінальній витраті повітря.

Приклади зонального опалення та охолодження

Літній режим: диференційоване охолодження

Сценарій: Спекотний літній день, температура зовні +32°C.

Вітальня: Потребує інтенсивного охолодження до +22°C через великі вікна та присутність людей. Фанкойл працює на 80% потужності, подаючи у вітальню 60% від загального повітряного потоку.

Спальня: Підтримується температура +24°C для комфортного сну. Зменшений повітряний потік (20% від загального) та знижена швидкість вентилятора для мінімального шуму.

Дитяча: Стабільна температура +23°C з мінімальними коливаннями. Точне регулювання через окремий терморегулятор забезпечує комфорт для дитини.

Кухня: При готуванні температура може підвищуватися до +28°C від плити та духовки. Система автоматично збільшує подачу холодного повітря для компенсації тепловиділень.

Зимовий режим: зональне опалення

Сценарій: Холодний зимовий ранок, температура зовні -15°C.

Вітальня: Швидке нагрівання до +22°C перед приходом сім'ї. 4-трубна система MCFC подає гаряче повітря (+35°C) з максимальною інтенсивністю.

Спальня: Поступове нагрівання до +20°C протягом 30 хвилин до пробудження. Програмований терморегулятор забезпечує комфортну температуру точно до потрібного часу.

Дитяча: Стабільна температура +22°C цілодобово з мінімальними коливаннями ±0,5°C для здорового сну дитини.

Ванна кімната: При включенні освітлення автоматично підвищується температура до +25°C для комфорту після душу.

Перехідні сезони: комбінований режим

Сценарій: Весняний день, ранком +15°C, вдень +25°C.

Ранок: Система працює в режимі обігріву, підтримуючи комфортну температуру у всіх кімнатах.

День: При підвищенні зовнішньої температури система автоматично перемикається на охолодження у вітальні (через сонячні вікна), але продовжує легкий обігрів у тіньових кімнатах.

Вечір: Поступове вирівнювання температур у всіх зонах до комфортного рівня +22°C.

Індивідуальні сценарії

Індивідуальні сценарії

"Вечірка": Посилене охолодження вітальні при очікуванні гостей з одночасним підтриманням стандартної температури в спальнях.

"Робота вдома": Підвищений комфорт у кабінеті (+21°C) при економічному режимі в інших кімнатах (+19°C).

"Ніч": Зниження температури на 2-3°C у всіх кімнатах для економії енергії та здорового сну.

Переваги централізованої системи в квартирі

Економічні переваги

Зниження капітальних витрат: Один фанкойл MCFC замінює 4-6 окремих кондиціонерів, що дозволяє заощадити 30-50% на покупці обладнання.

Спрощення зовнішніх блоків: Замість 4-6 зовнішніх блоків на фасаді достатньо одного чілера або підключення до централізованої системи будинку.

Економія електроенергії: DC двигун з регулюванням 0-10V споживає на 40-60% менше електроенергії порівняно з кількома AC кондиціонерами.

Зниження витрат на обслуговування: Обслуговування одного фанкойла простіше та дешевше порівняно з множиною окремих блоків.

Технічні переваги

Синхронізована робота: Всі зони працюють координовано, що забезпечує оптимальний розподіл навантажень та ефективність системи.

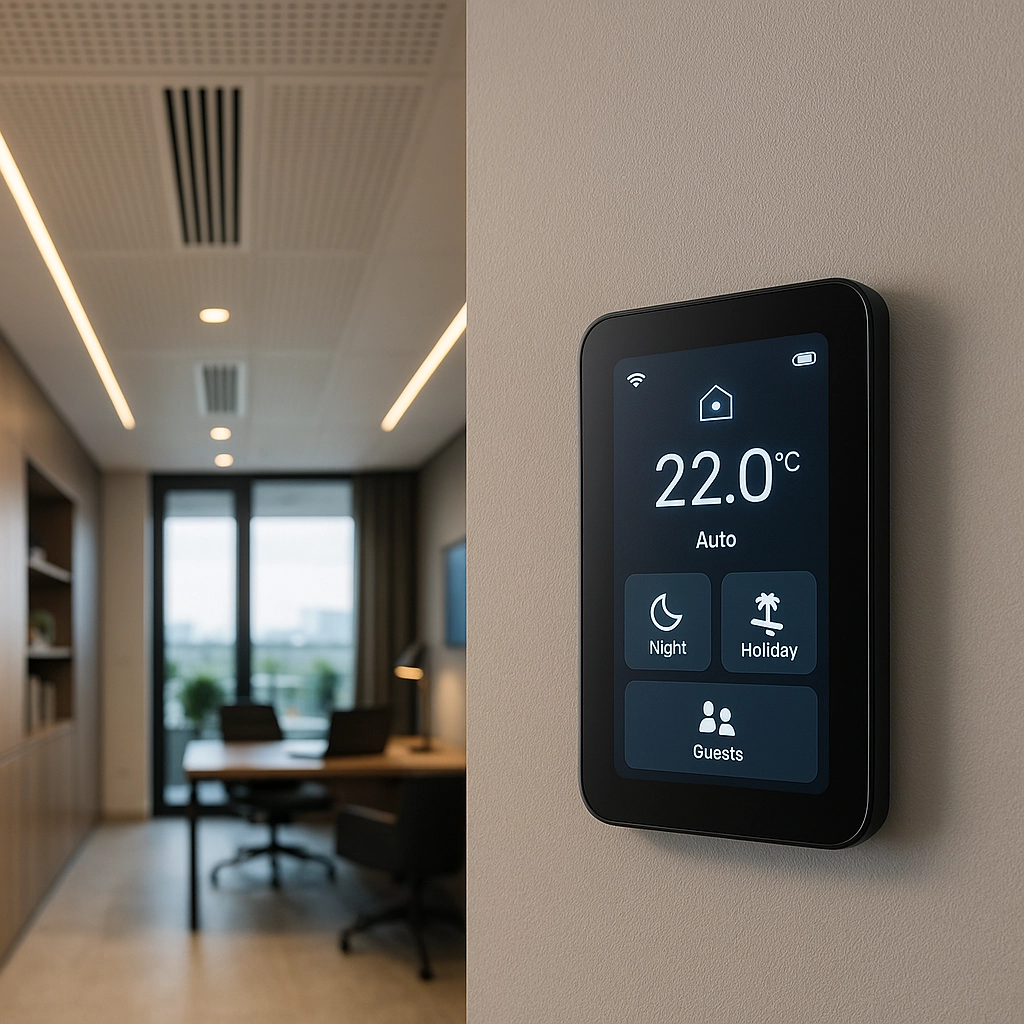

Централізоване керування: Можливість управління всією системою з одного терморегулятора або через мобільний додаток.

Гнучкість налаштувань: Легко змінювати температурні режими у різних зонах залежно від потреб та сезону.

Надійність: Вихід з ладу одного елементу не призводить до повної втрати кліматизації — система продовжує працювати в інших зонах.

Комфортні переваги

Відсутність перепадів температур: Плавні переходи між зонами без різких температурних змін.

Тиша: Один центральний фанкойл працює тихіше множини окремих блоків. Рівень шуму у жилих кімнатах не перевищує 30-35 дБ.

Чисте повітря: Централізована фільтрація забезпечує однакову якість повітря у всіх кімнатах.

Відсутність протягів: Правильно спроектована система виключає неприємні повітряні потоки.

Естетичні переваги

Чистий фасад: Відсутність множини зовнішніх блоків зберігає архітектурну цілісність будівлі.

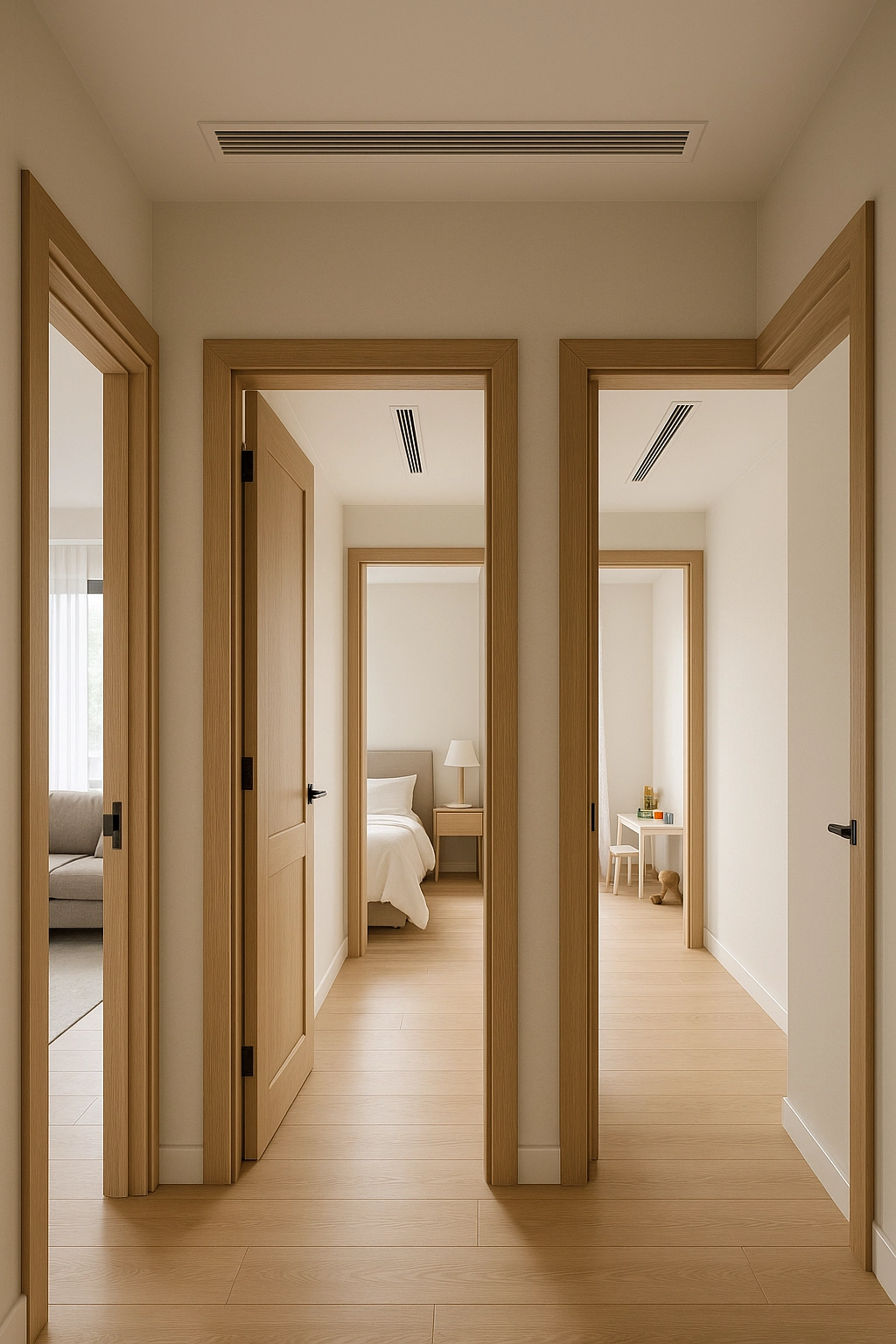

Мінімалізм в інтер'єрі: Лише декоративні решітки в стелі замість громіздких внутрішніх блоків на стінах.

Свобода дизайну: Відсутність обмежень у розташуванні меблів та декору через кліматичне обладнання.

Збереження простору: Стіни залишаються вільними для картин, полиць та інших елементів інтер'єру.

Інтелектуальні можливості

Програмовані сценарії: "Дім", "Відпустка", "Економія", "Комфорт" з автоматичним регулюванням усіх зон.

Адаптивне навчання: Система запам'ятовує звички мешканців та автоматично оптимізує роботу.

Погодна компенсація: Автоматичне коригування роботи залежно від зовнішніх умов.

Моніторинг енергоспоживання: Детальна статистика споживання енергії по зонах для оптимізації витрат.

Практичні рекомендації

Для власників квартир

Оптимальна площа: MCFC ефективно обслуговує квартири площею 60-150 м² з 2-5 кімнатами.

Етапи впровадження: Систему можна встановлювати поетапно, починаючи з основних зон та поступово розширюючи на всю квартиру.

Інвестиційна привабливість: Окупність системи становить 4-6 років завдяки економії електроенергії та підвищенню вартості нерухомості.

Для дизайнерів

Планування на етапі ремонту: Канальну систему найкраще закладати на етапі капітального ремонту для оптимального розташування повітроводів.

Інтеграція в дизайн: Решітки можуть бути підібрані під стиль інтер'єру або зроблені практично непомітними.

Зонування простору: Кліматична система може підкреслювати функціональне зонування приміщень.

Фанкойл Mycond MCFC перетворює багатокімнатну квартиру в простір з індивідуальним мікрокліматом у кожній зоні, забезпечуючи максимальний комфорт при оптимальному споживанні ресурсів.
