MRF 6

Стандартний модельний ряд VRF-систем, MRF-6, зазнав розширення і тепер дозволяє збільшити номінальну потужність системи до 168 кВт. З останньою версією MRF-6 стало можливим об'єднання трьох потужних зовнішніх блоків, кожен з яких може похвалитися потужністю 204 кВт.
MRF 6

Завдяки цим удосконаленням системи MRF-6 стають більш надійними та універсальними, створюючи можливості для реалізації більших і складніших проектів з кондиціонування та охолодження повітря.

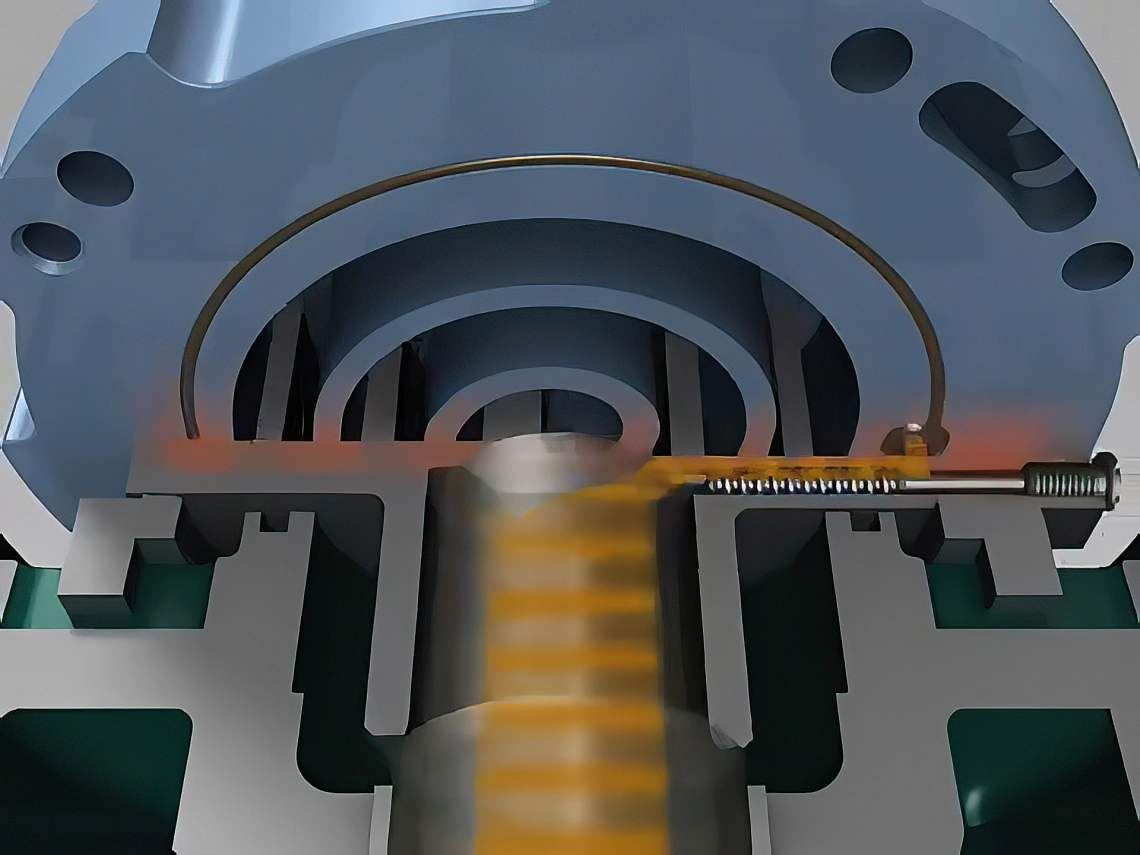

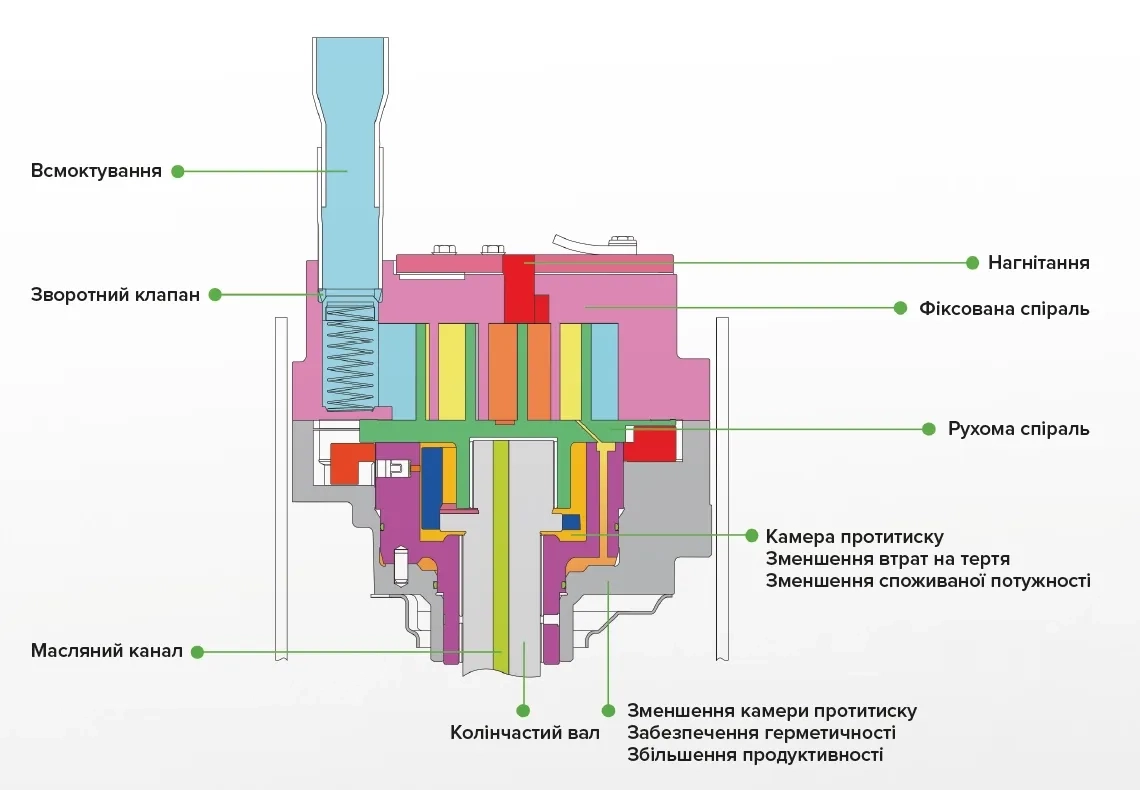

Компресорні технології

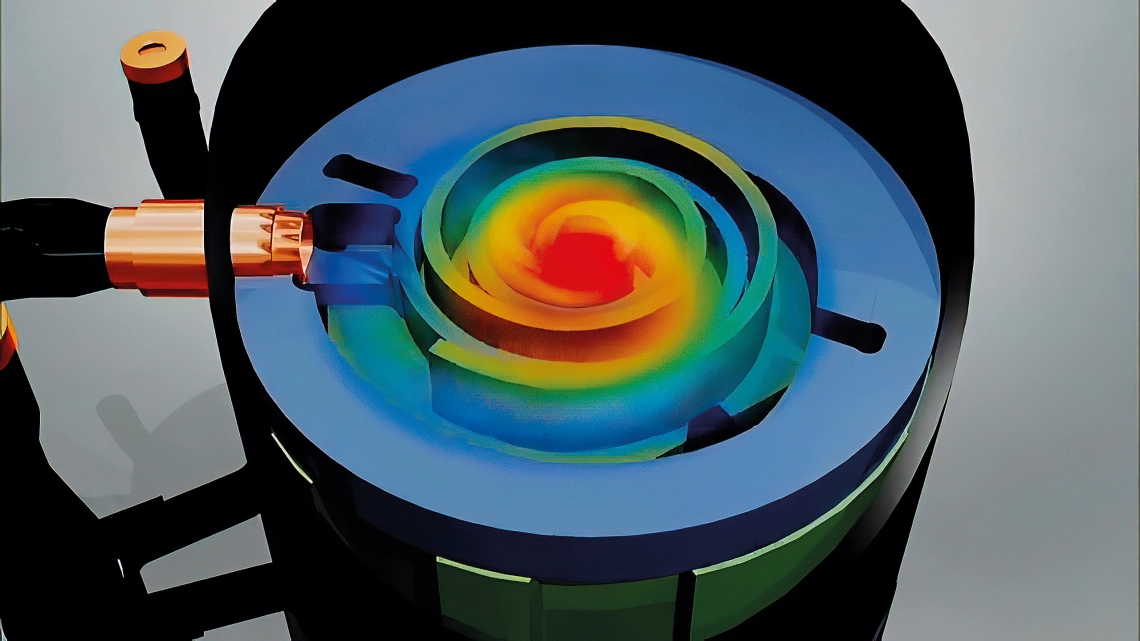

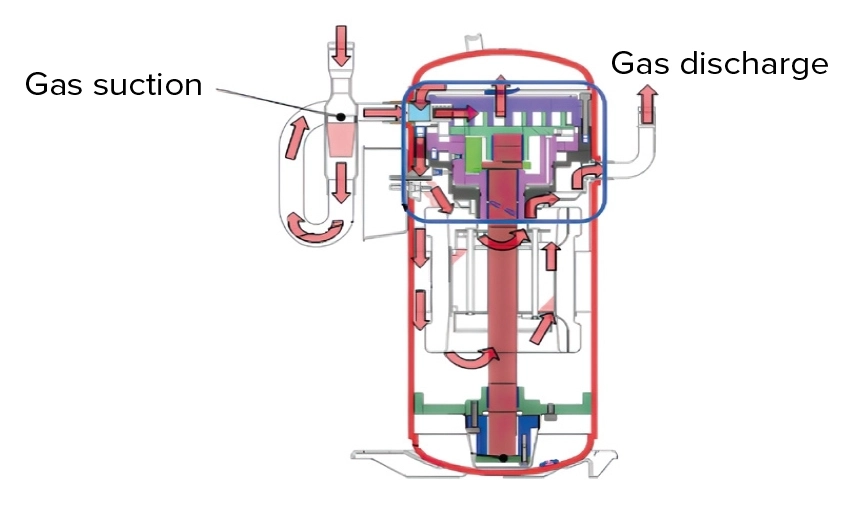

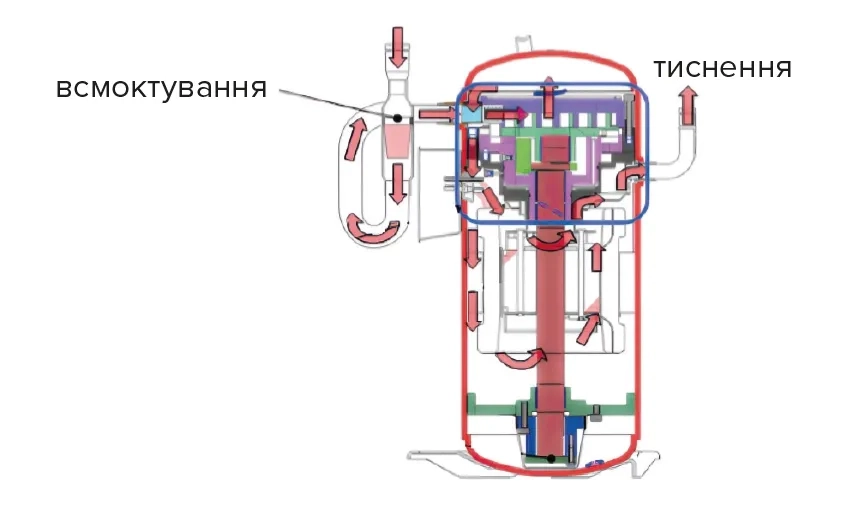

Нова серія MRF оснащена вдосконаленими спіральними компресорами з двома додатковими повітрянними клапанами. Нова конструкція забезпечує оптимальний контроль тиску всередині компресора. Завдяки цьому значно покращилася стабільність роботи на високих і низьких швидкостях обертання. Досягнуто низького рівня пульсацій тиску нагнітання. Покращені робочі параметри збільшують термін служби компресора і знижують енергоспоживання всієї системи.

  1. Технологія запобіжних клапанів. За рахунок скидання надлишкового тиску під час процесу стиснення ця технологія зменшує втрати при стисненні, покращуючи продуктивність і ефективність компресора при роботі в зоні стиснення.
  2. Висока продуктивність, покращена система змащення. Система подачі мастила розроблена для забезпечення ефективності мастильної плівки підшипника за будь-яких умов експлуатації, включаючи низьку робочу швидкість, завдяки використанню перепаду тиску.
  3. Технологія механізму Frame Compliance. Цей механізм був розроблений для роботи з рухомими деталями з точним зусиллям контакту (за допомогою двох камер середнього тиску для балансування зусилля для кожної частини), що призводить до підвищення надійності компресора, дозволяючи йому працювати при більш високих температурах конденсації до 65°C протягом необмеженого періоду часу, а також до підвищення продуктивності компресора при меншому споживанні електроенергії за рахунок мінімізації втрат на тертя до абсолютного мінімуму.
  4. Обмежена вібрація. Вібрація зменшується за рахунок балансування деталей в механічній і роторній системах, які працюють в діапазоні швидкостей від низьких до високих, що призводить до більш тонкої вібрації і низького рівня шуму.

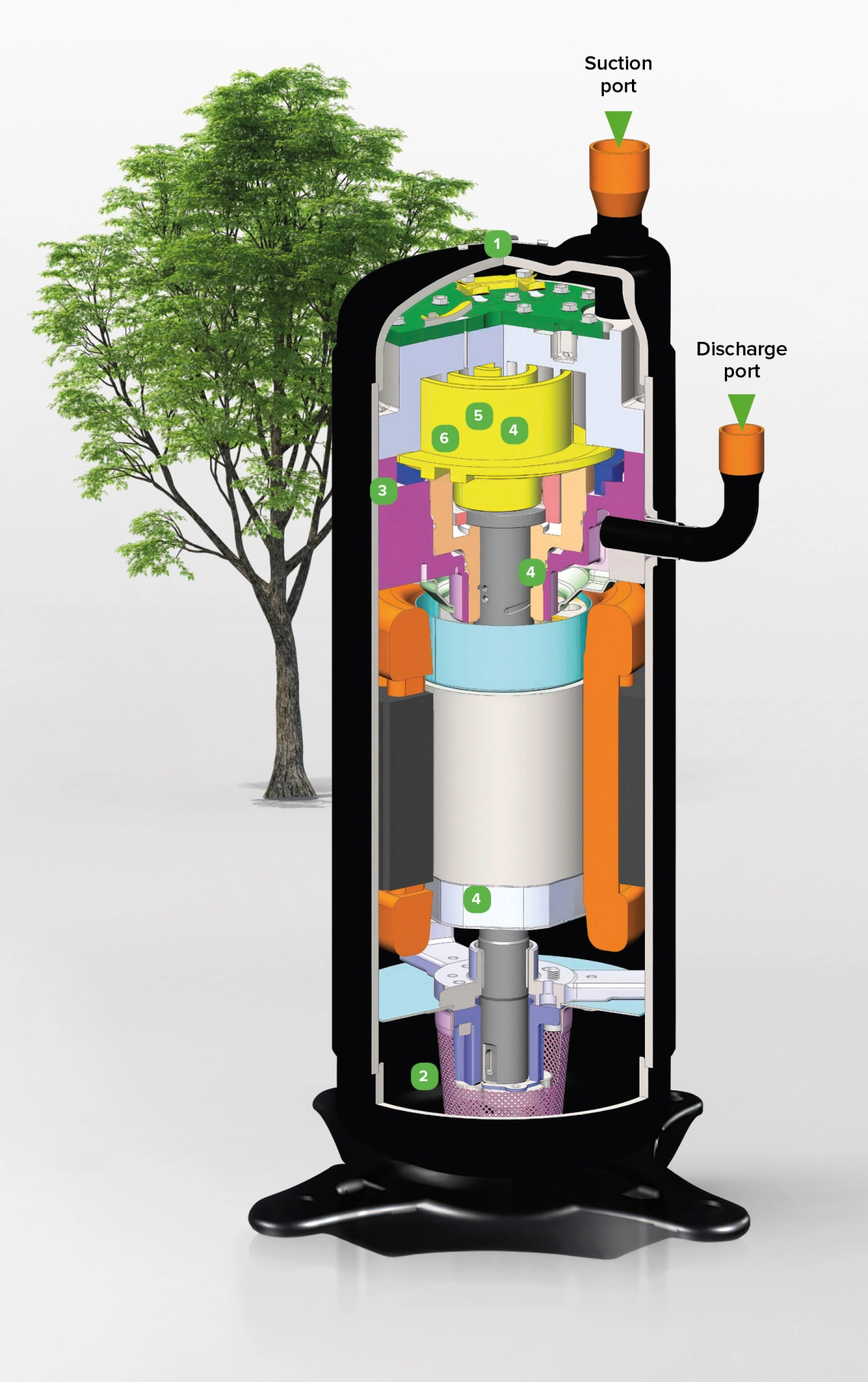

  5. Технологія Asymetric Scroll. Спіраль компресора була розроблена для зменшення втрат від витоків у разі низького потоку холодоагенту на стороні всмоктування та втрат від витоків за низьких ступенів стиснення. Така конструкція забезпечує стабільний потік холодоагенту.

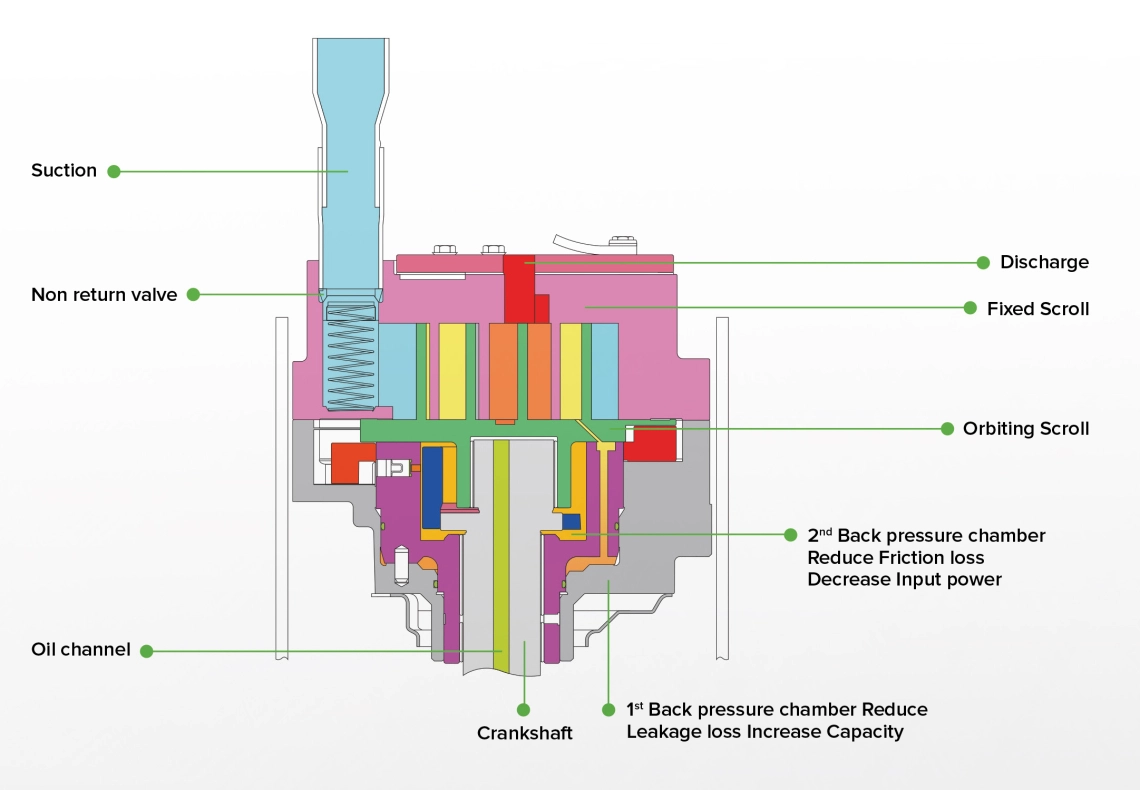

  6. Технологія Oval scroll. Технологія овальної спіралі (патент Mitsubishi) дозволяє збільшити робочий об'єм і продуктивність при тому ж розмірі блоку, за рахунок перетворення типової форми спіралі в овальну.

Asymmetric Scroll Technology

Oval Scroll Technology

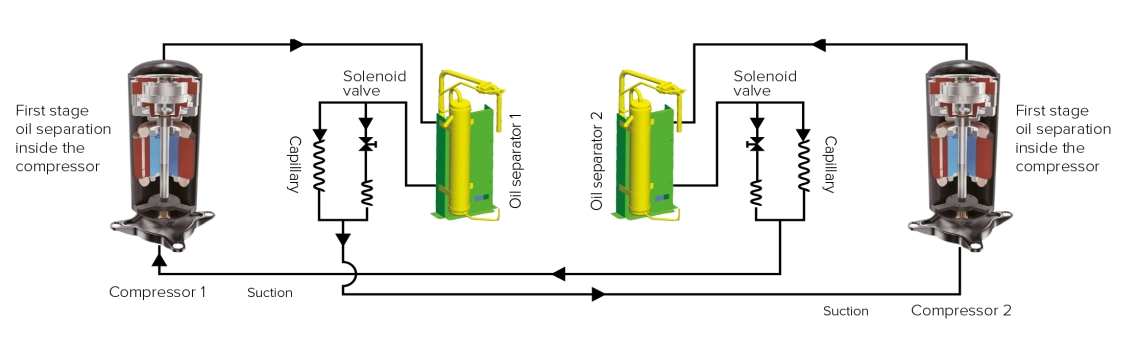

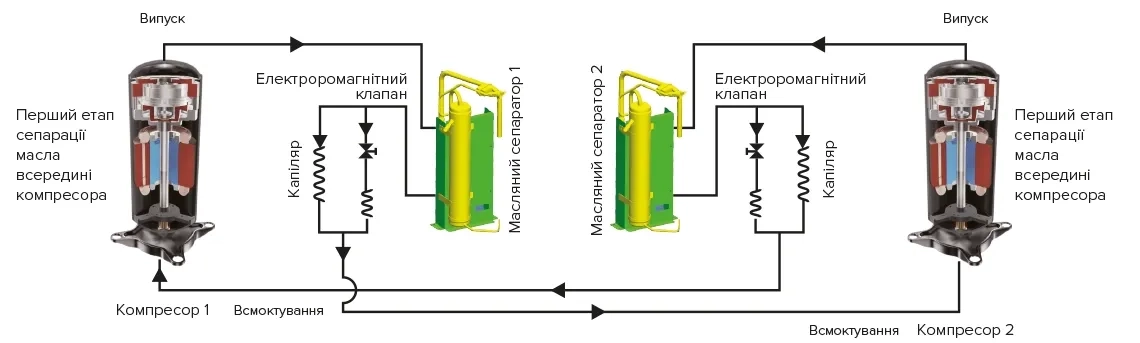

Ефективність повернення масла

Якщо компресор працює на низькій частоті, повернення масла відбувається тільки через капіляр. Якщо компресор працює на високій частоті, повернення масла відбувається через капіляр і електромагнітний клапан. Технологія перехресної заміни оливи забезпечує вирівнювання рівня оливи в багатокомпресорних установках.

Oil return efficiency

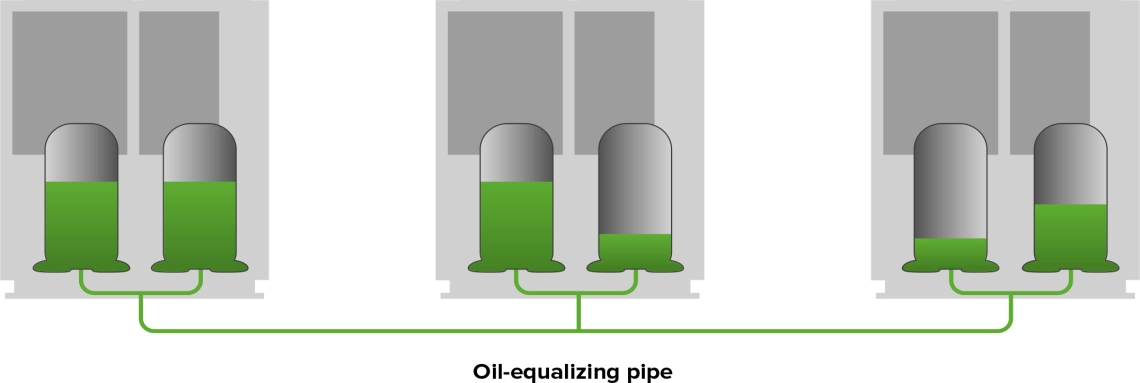

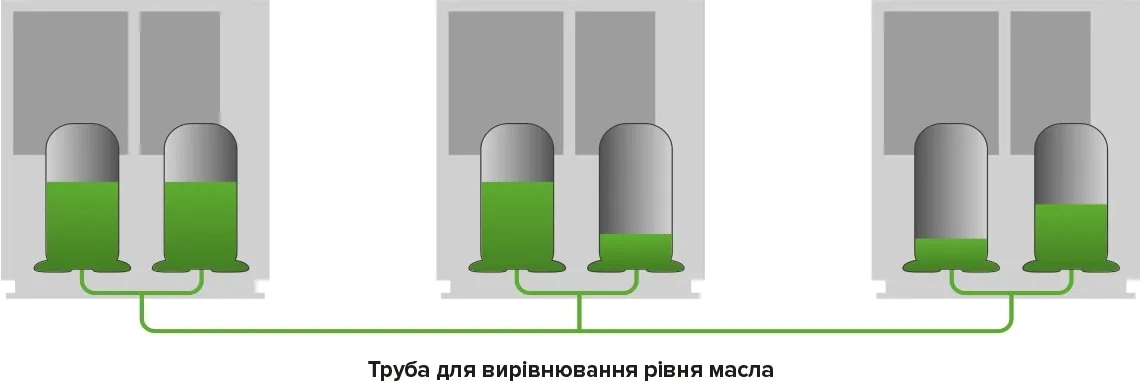

Контроль рівня масла

Додаткова труба використовується для вирівнювання рівня масла між зовнішніми блоками в комбінації з декількох блоків. Ця технологія гарантує нормальний рівень масла у всіх компресорах, всіх зовнішніх блоків.

Oil level control

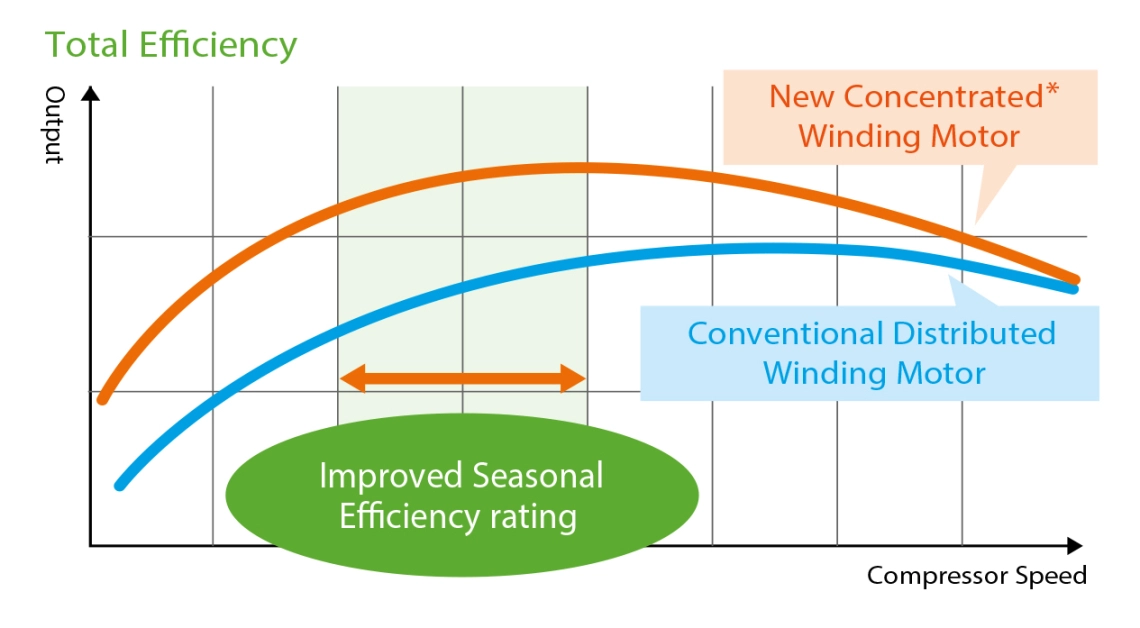

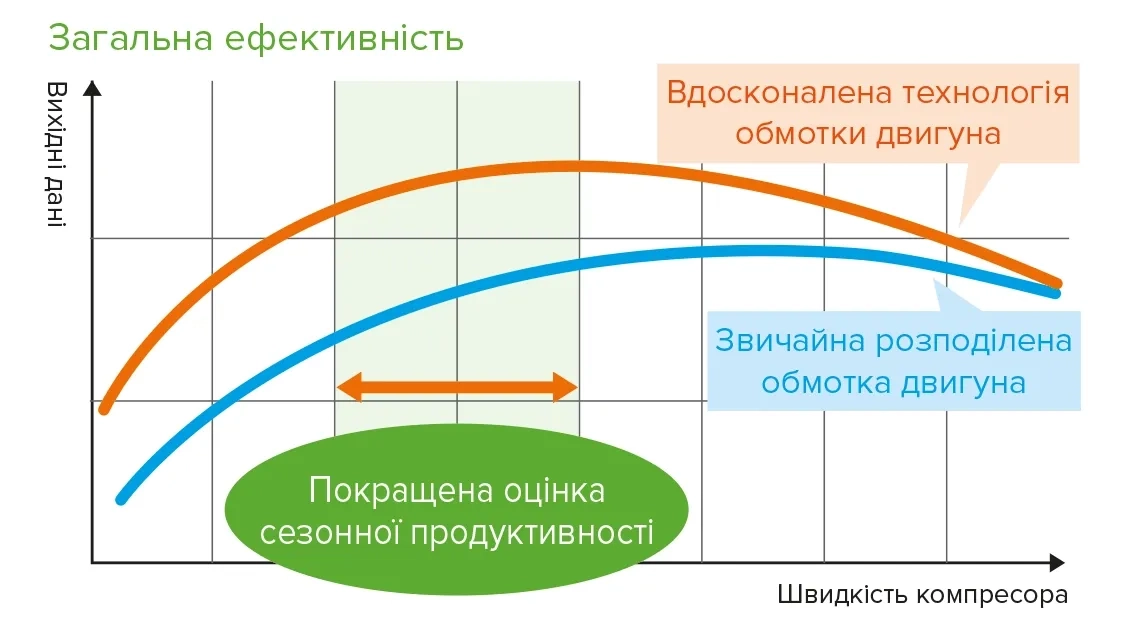

Двигун з концентрованою обмоткою забезпечує "Високу продуктивність" і "Загальне підвищення ефективності"

Нещодавно розроблений високопродуктивний процесор забезпечує високоточну оптимізацію швидкості компресора, що призводить до використання двигуна з концентрованою обмоткою. Наш продукт досягає високої продуктивності та кращого ефекту енергозбереження, зокрема, покращує сезонний рейтинг ефективності.

Concentrated winding motor

Оптимізація нагнітання

Впровадження нової багатопортової зони нагнітання в компресорі являє собою значне поліпшення контролю тиску, пропонуючи покращений баланс і оптимізацію. Ця інновація призвела до значного покращення продуктивності, особливо в середньочастотному діапазоні, що дозволило підвищити річну ефективність системи.


Discharge optimization

Discharge optimization_2

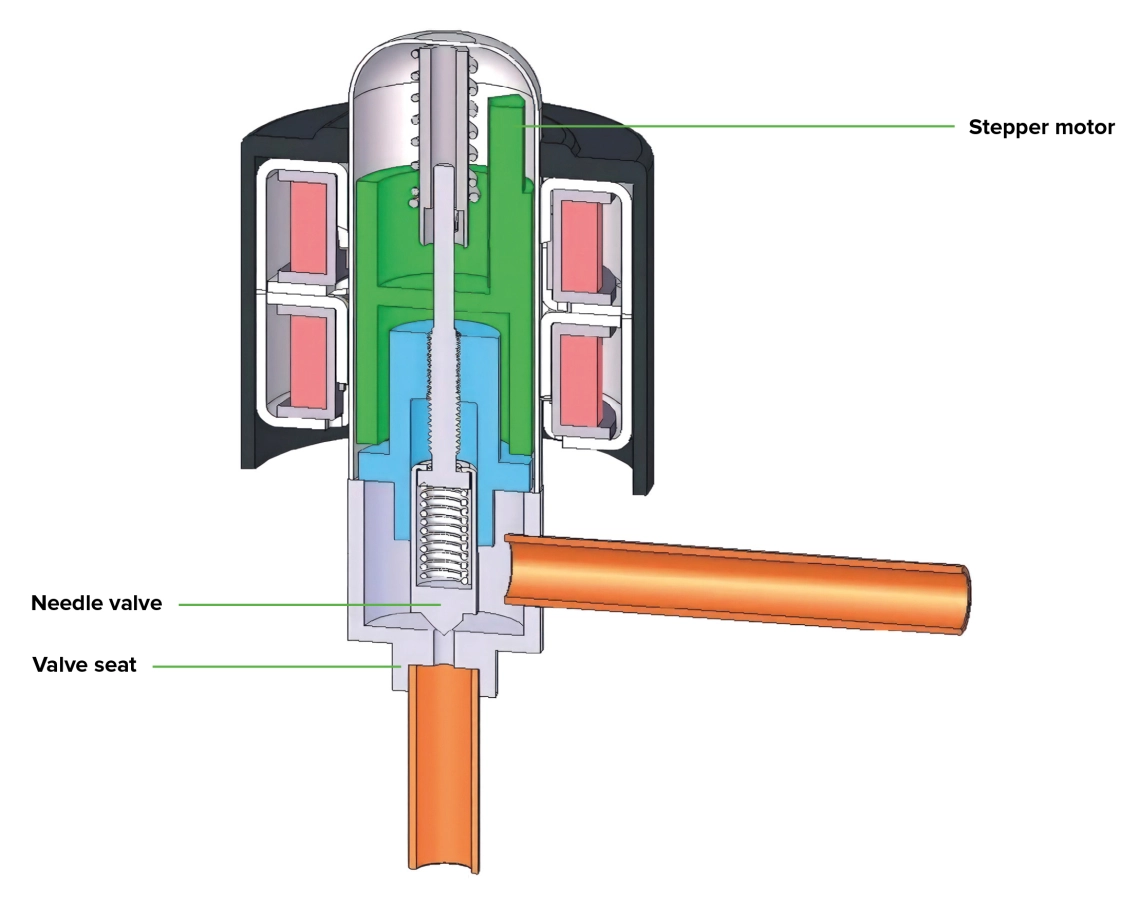

Електронна технологія керування розширювальним клапаном

Електронні розширювальні клапани встановлені на всіх блоках ODU та IDU Для забезпечення ефективного розподілу холодоагенту між блоками ODU та IDU, досягнення однакового ефекту та комфорту в різних приміщеннях.

technology ​

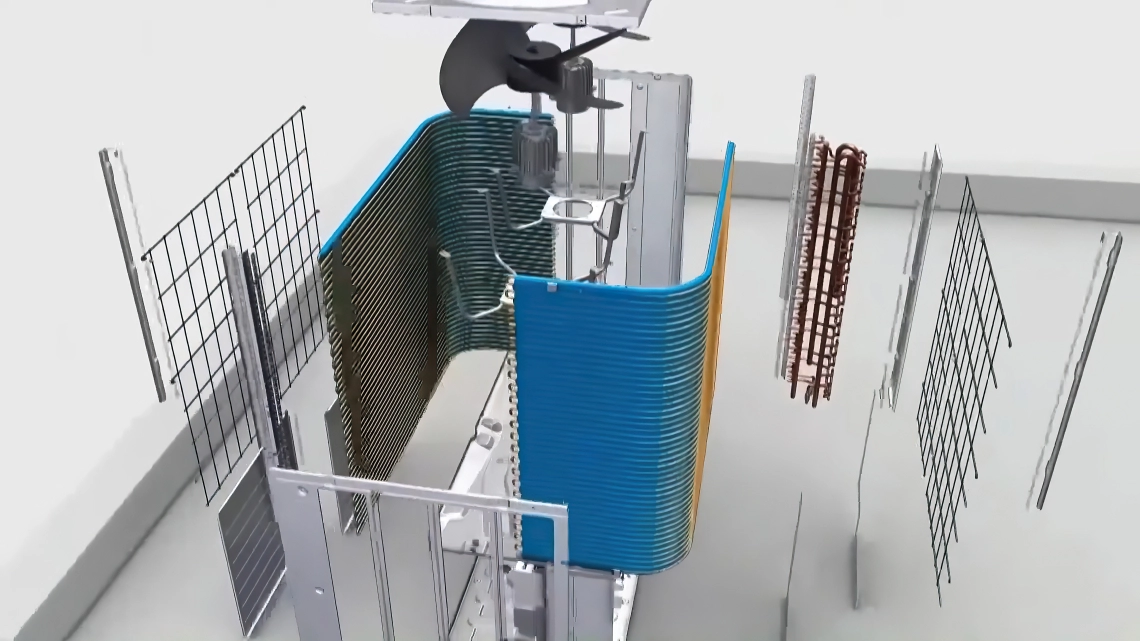

конструкція секційного теплообмінника

Секційний теплообмінник може регулювати свою продуктивність в залежності від поточного навантаження. Така конструкція дозволяє працювати з низькими навантаженнями (наприклад, коли працює лише 1-2 внутрішніх блоки)

​Sectional heat exchanger design

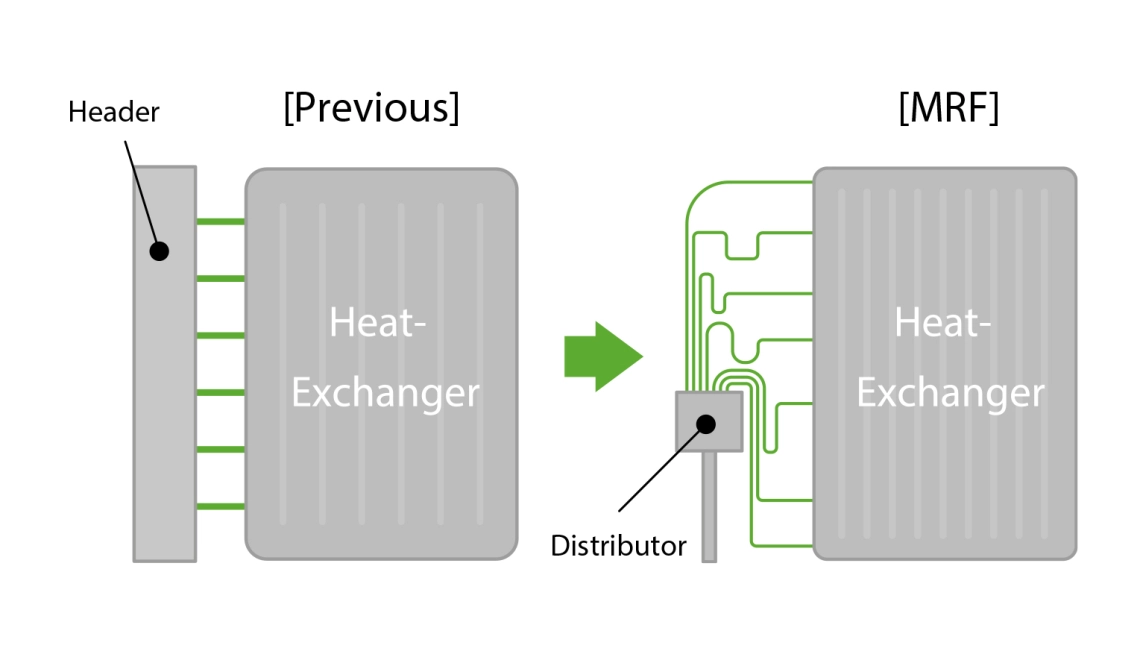

Покращений теплообмінник

Завдяки зміненому розташуванню трубопроводів від колектора до теплообмінника покращено розподіл потоку холодоагенту та досягнуто максимальної енергоефективності. Теплообмінник
покращив розподіл холодоагенту та підвищив ефективність. Крім того, завдяки розширенню ефективної площі теплопередачі в теплообміннику підвищилася енергоефективність.


Improved Heat-exchanger

Improved

Висока надійність

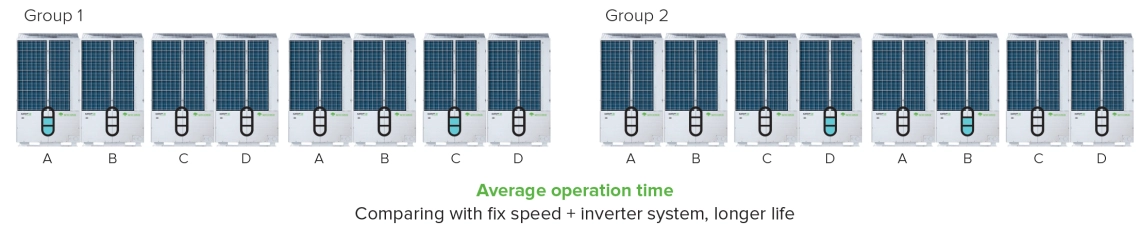

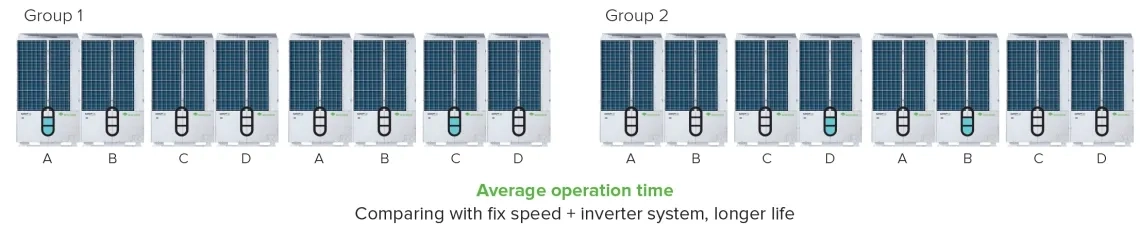

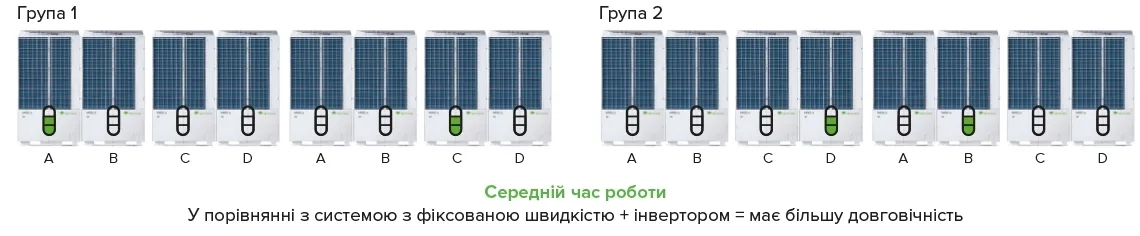

Режим рециркуляції
Режим рециркуляції, довший термін служби компресора

High reliability

Кілька режимів роботи для задоволення потреб різних користувачів

Режим роботи: пріоритет охолодження, пріоритет обігріву, тільки охолодження, тільки обігрів і VIP-пріоритет.

Безшумний режим: доступний семипозиційний безшумний режим (нічний безшумний режим та шестипозиційний безшумний режим).

Режим статичного тиску: режим без статичного тиску, режим низького статичного тиску, режим середнього статичного тиску та режим високого статичного тиску.

Подвійний захист компресора

На основі базового датчика вихлопу газу, MOV 6 додає датчик температури масла в нижній частині компресора.

Основні функції датчика температури масла

  • Керування вмиканням/вимиканням підігрівача картера, запобігаючи гідравлічному удару компресора
  • Визначає, чи потрапляє рідкий холодоагент в компресор під час роботи
  • Запобігання перегріву масла
  • Датчик високого тиску для кожного компресора, тому для модуля з 2 компресорами, є 2 датчики високого тиску і 1 датчик низького тиску

Захист від негоди

У клемній колодці є обмежувач перенапруги, щоб уникнути високих стрибків напруги.


 Thunder protection

Технічні характеристики

3Ф/380~400В/50(60)Гц

Одномодульний: 8/10/12/14/16НР

Технічні характеристики Агрегати MOV6-08X1EW1AD MOV6-10X1EW1AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD
        / / / / /
Комбінована модель       / / / / /
        / / / / /
  Діапазон потужності   К.с 8 10 12 14 16
Потужність Охолодження   кВт 25.2 28 33.5 40 45
  опалення   кВт 27.3 31.5 37.5 45 50
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 5.79 7.00 8.59 10.26 11.90
  Охолодження Максимальна споживана потужність кВт 14.02 14.38 14.73 16.91 22.68
    Номінальний струм A 9.57 11.56 14.19 16.94 19.66
Електричні параметри   Максимальний струм A 23.09 23.68 25.1 28.4 36.8
    Номінальна споживана потужність кВт 6.00 7.08 8.72 10.71 12.05
  Опалення Максимальна споживана потужність кВт 12.72 13.23 13.68 15.60 17.20
    Номінальний струм А 9.91 11.69 14.40 17.69 19.90
    Максимальний струм А 20.95 21.79 22.1 25.2 27.88
  EER     4.35 4.00 3.90 3.90 3.78
  COP     4.55 4.45 4.30 4.20 4.15
  SEER     7.13 6.95 6.84 6.48 5.99
  SCOP     5.15 5.08 4.98 4.73 4.16
  Охолодження/нагрівання повітряним потоком   м³/год 15000/13200 15000/13200 15000/:13200 15000/13200 15600/14400
Продуктивність Рівень звукового тиску   дБ(А) 57 57 59 59.5 61
  Рівень звукової потужності   дБ(А) 73 73 75 76 77

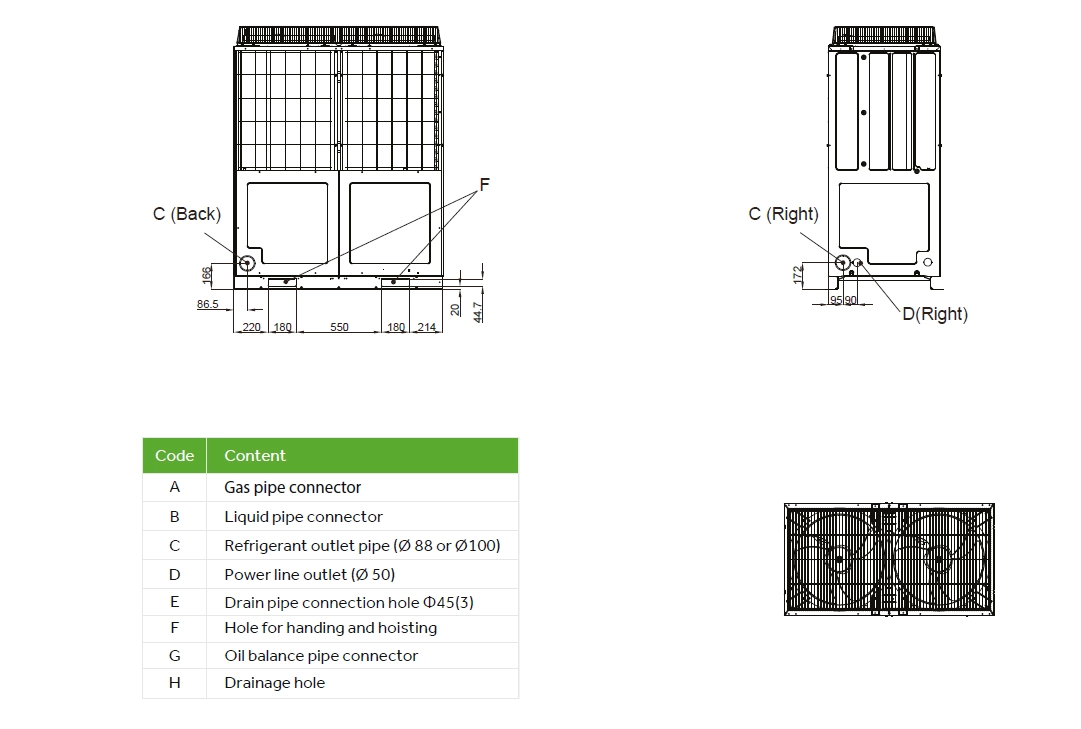

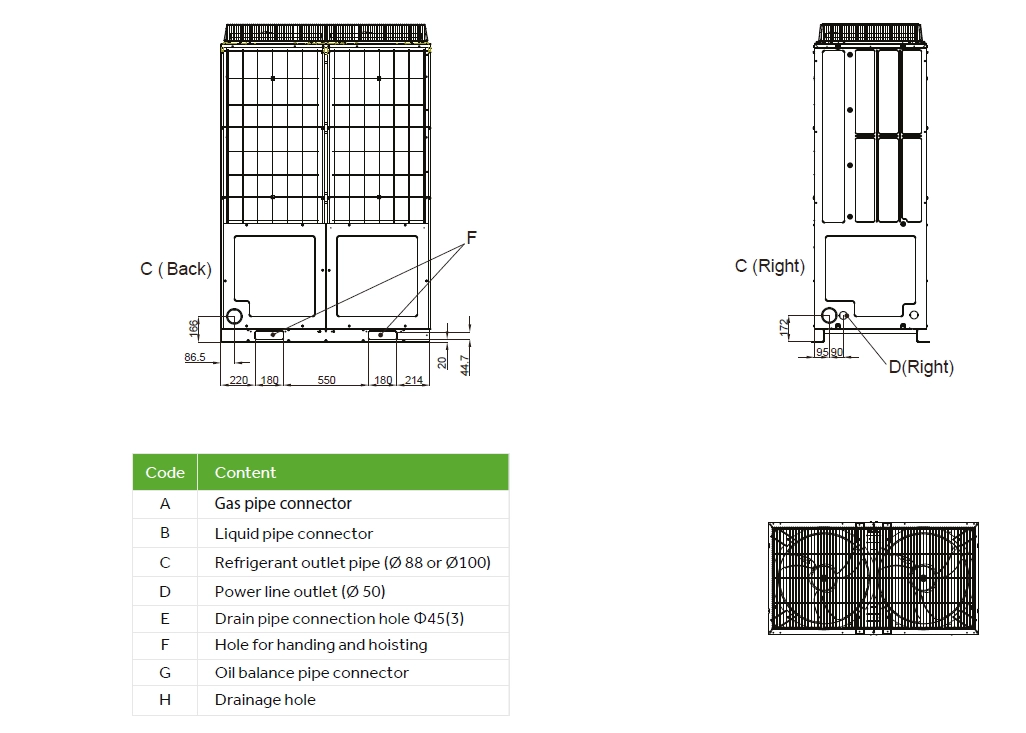

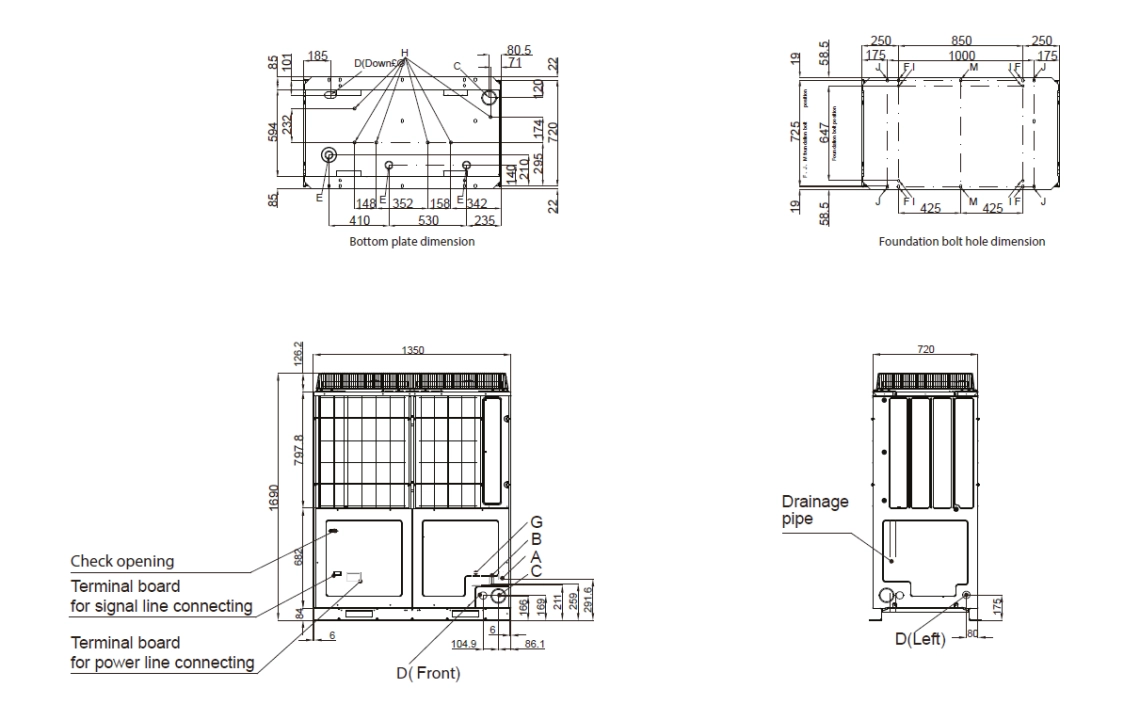

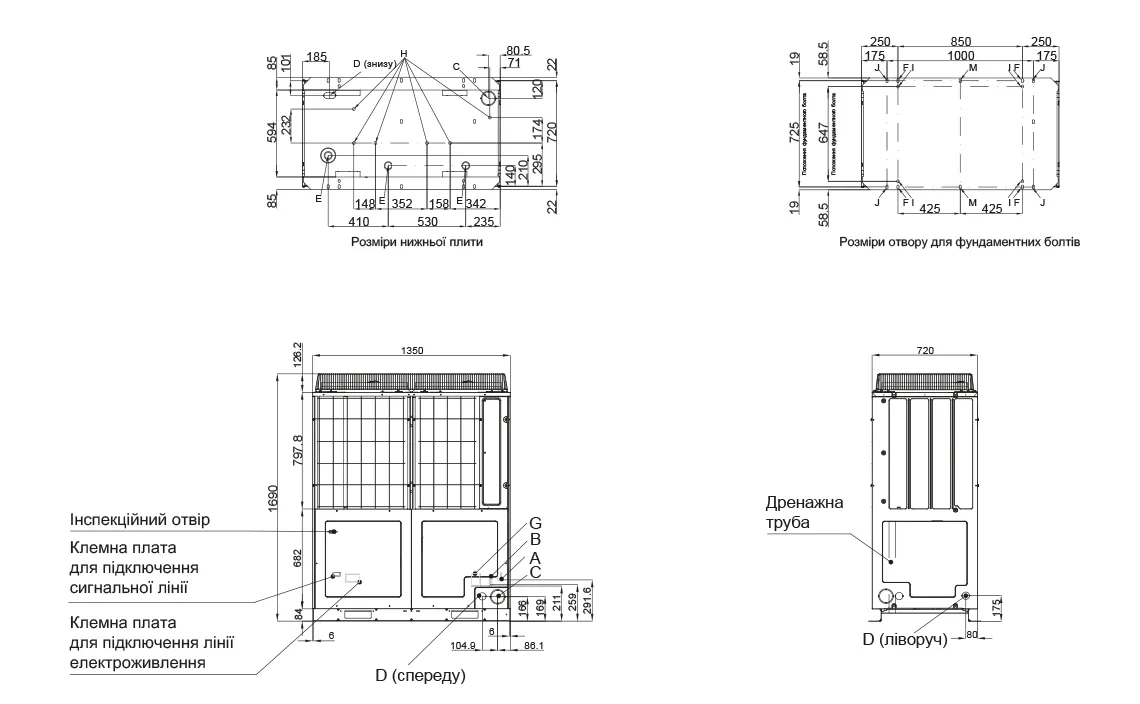

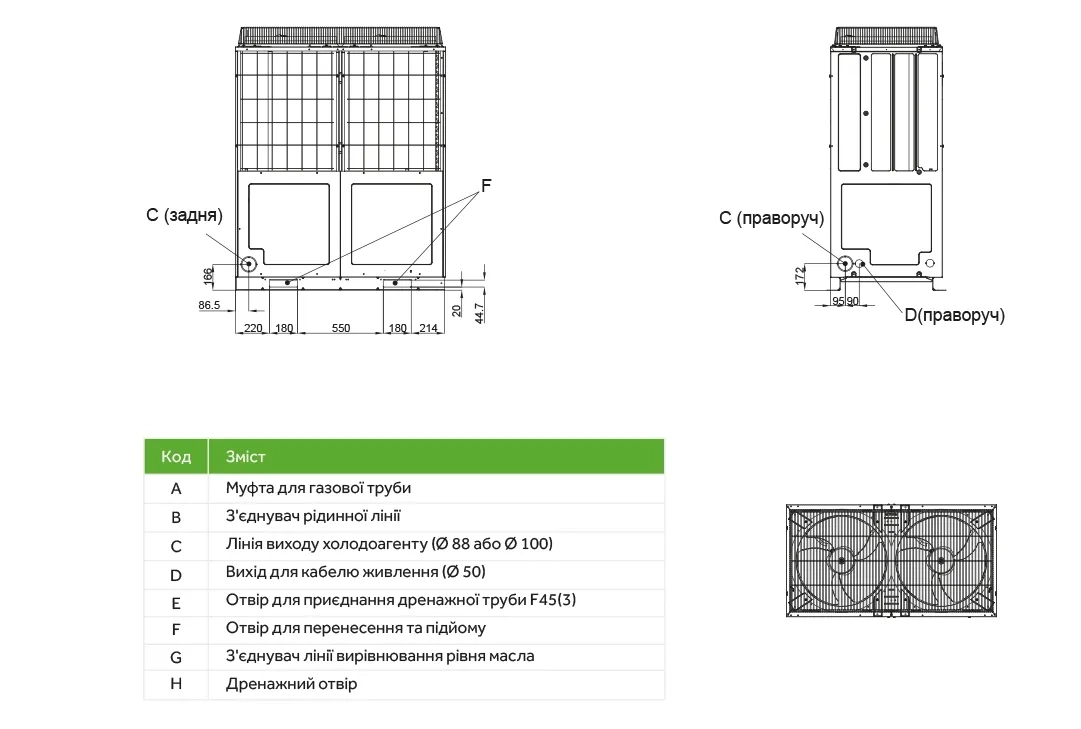

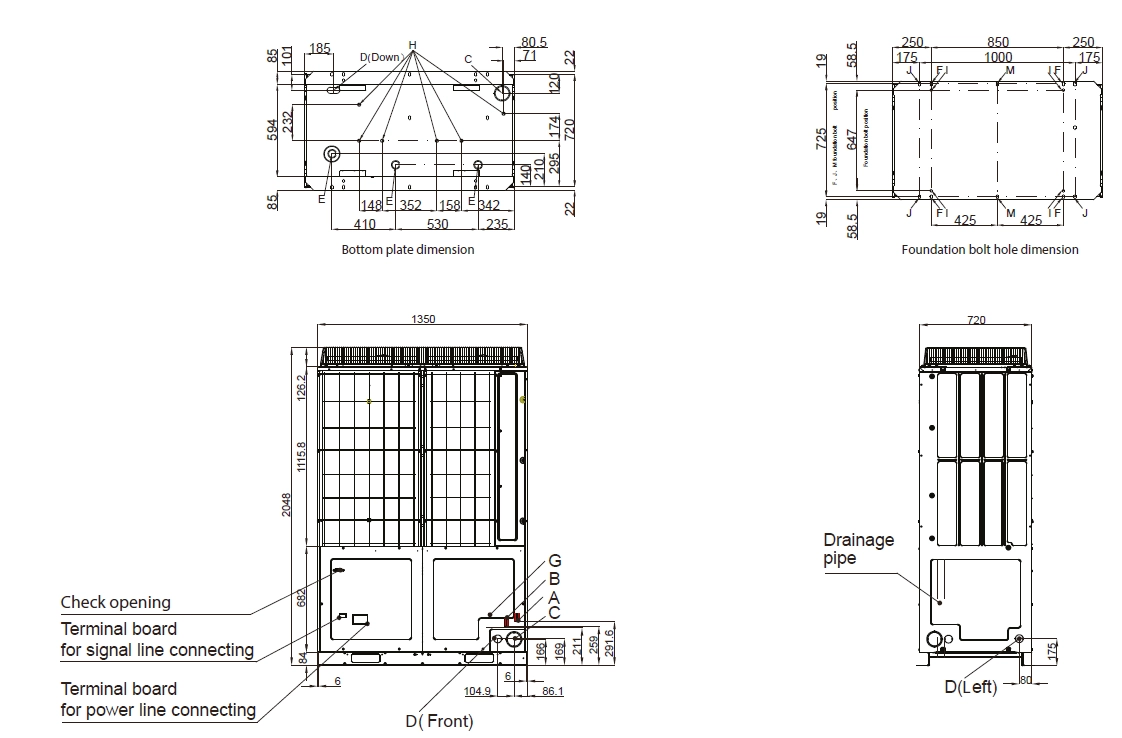

  Зовнішні розміри (Ш/Д/В)   мм 1350×720×1690 1350×720×1690 1350×720×1690 1350×720×1690 1350×720×1690
  Транспортні розміри (Ш/Д/В)   мм 1450×826×1885 1450×826×1885 1450×826×1885 1450×826×1885 1450×826×1885
  Вага нетто/відвантаження   кг 269/305 269/305 269/305 275/311 323/359
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     1INV
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 9.7 9.7 9.7 10 10
  Труба для рідкого холодоагенту   мм 9.52 9.52 12.7 12.7 12.7
Встановлення Газопровід для холодоагенту   мм 19.05 22.22 25.4 25.4 28.58
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52 9.52

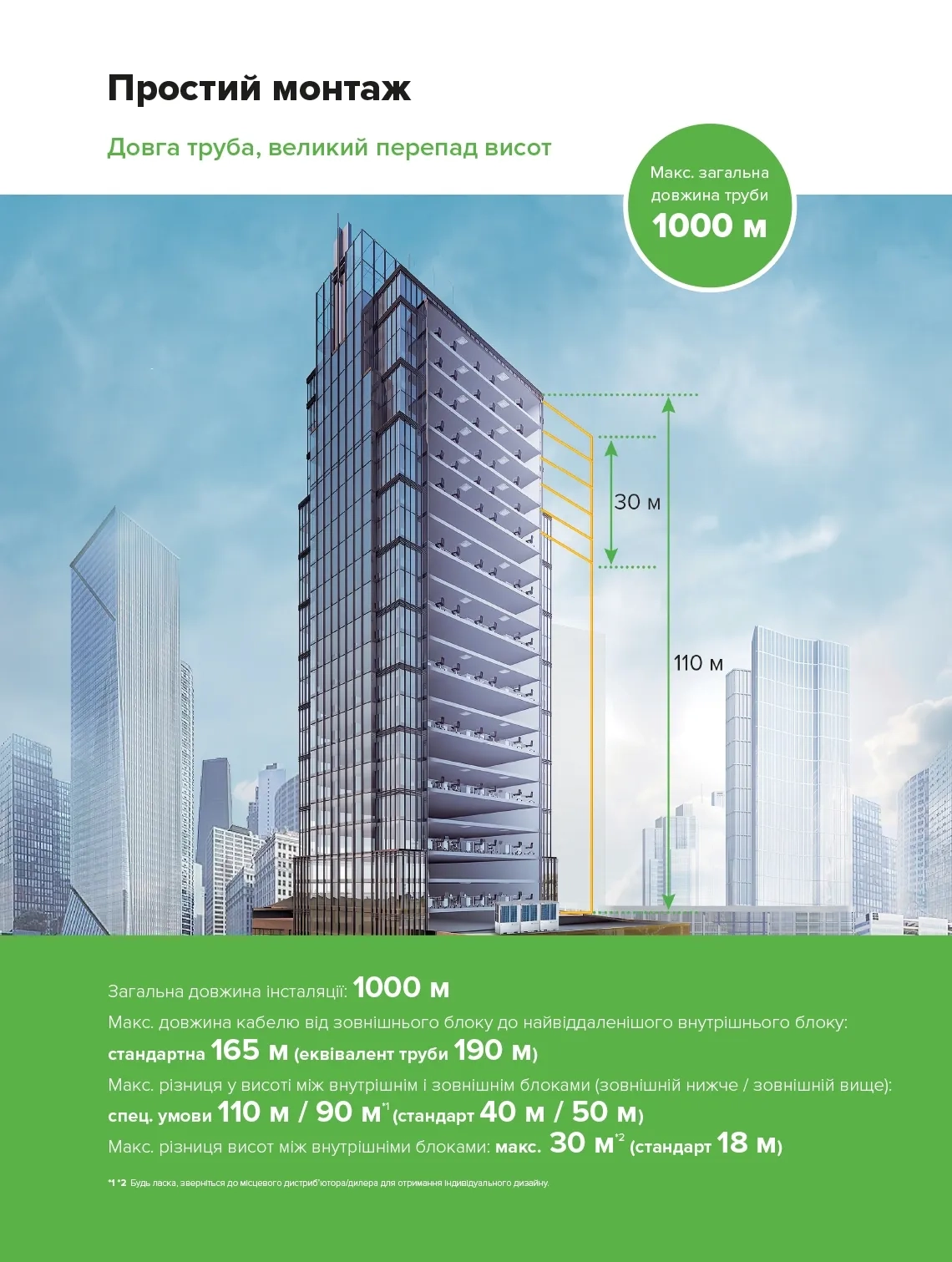

  Максимальна загальна довжина труби   m 1000 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     18 20 24 29 33
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21) (-23...21)

3Ф/380~400В/50(60)Гц

Одномодульний: 18/20/22/24НР

Технічні характеристики Агрегати MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD
        / / / /
Комбінована модель       / / / /
        / / / /
  Діапазон потужності   Hp (к.с.) 18 20 22 24
Місткість Охолодження   кВт 50.4 56 61.5 68
  опалення   кВт 56.5 63 69 73
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 13.62 15.56 17.57 19.71
  Охолодження Максимальна споживана потужність кВт 22.10 25.19 30.56 37.47
    Номінальний струм A 22.50 25.69 29.02 32.55
Електричні параметри   Максимальний струм A 36.15 41.1 49.65 60.45
    Номінальна споживана потужність кВт 13.95 15.95 18.16 19.47
  Опалення Максимальна споживана потужність кВт 22.68 25.19 27.72 28.62
    Номінальний струм А 23.04 26.34 29.99 32.15
    Максимальний струм А 37.8 42 46.05 47.4
  EER     3.70 3.60 3.50 3.45
  COP     4.05 3.95 3.80 3.75
  SEER     6.13 6.00 5.88 5.69
  SCOP     4.27 4.19 3.99 3.87
  Повітряний потік   м³/год 16200/15000 16200/15000 16200/15000 16200/15000
Продуктивність Рівень звукового тиску   дБ(А) 62 62 62 63
  Рівень звукової потужності   дБ(А) 79 79 79 80

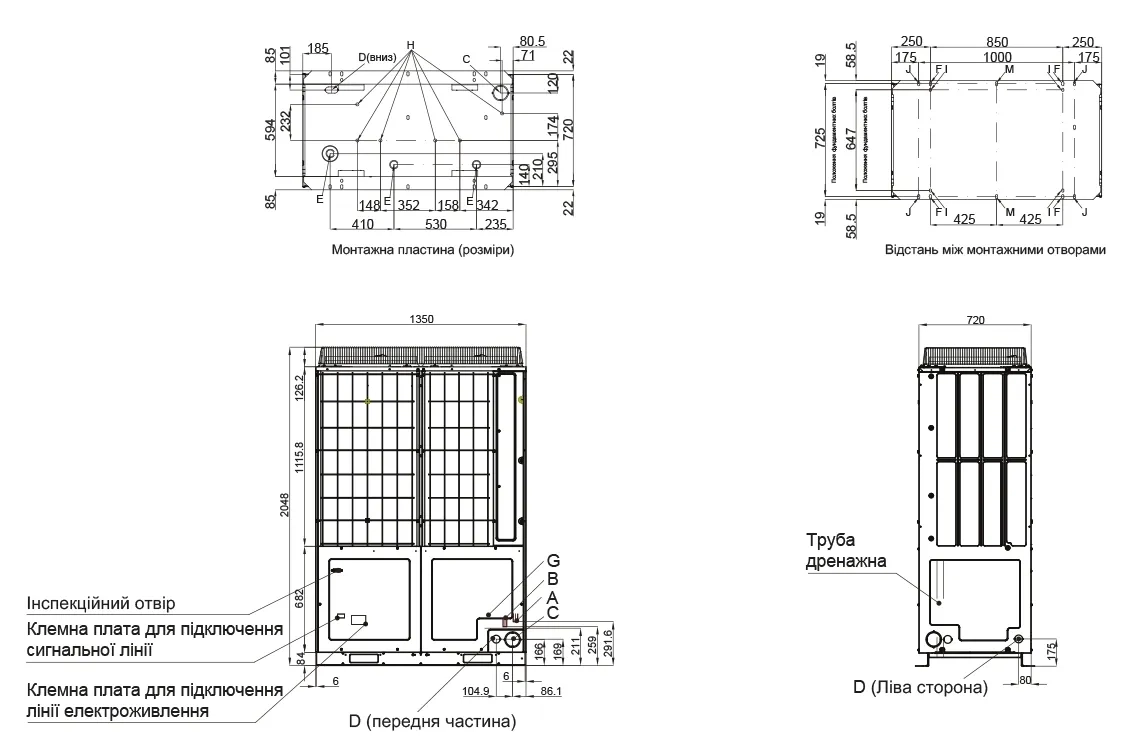

  Зовнішні розміри (Ш/Д/В)   мм 1350×720×2048 1350×720×2048 1350×720×2048 1350×720×2048
  Транспортні розміри (Ш/Д/В)   мм 1450×826×2225 1450×826×2225 1450×826×2225 1450×826×2225
  Вага нетто/відвантаження   кг 354/400 354/400 380/426 380/426
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     2INV
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 10 10 10 10
  Труба для рідкого холодоагенту   мм 15.88 15.88 15.88 15.88
Установка Газопровід для холодоагенту   мм 28.58 28.58 28.58 28.58
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     37 41 45 49
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21)

Комбінований модуль: 26-48HP
(2 модулі)

3Ф/380~400В/50(60)Гц

Технічні характеристики Одиниці виміру   MOV6-28X1EW1AD MOV6-30X1EW1AD MOV6-32X1EW1AD
        MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-14X1EW1AD MOV6-14X1EW1AD
Комбінована модель       MOV6-14X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD MOV6-18X1EW1AD
        / / / /
  Діапазон потужності   Hp (к.с.) 26 28 30 32
Місткість Охолодження   кВт 73.5 80 85 90.4
  опалення   кВт 82.5 90 95 101.5
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 18.85 20.51 22.16 23.88
  Охолодження Максимальна споживана потужність кВт 31.64 33.81 39.59 39.00
    Номінальний струм A 31.12 33.88 36.60 39.43
Електричні параметри   Максимальний струм A 53.5 56.8 65.2 64.55
    Номінальна споживана потужність кВт 19.44 21.43 22.76 24.66
  Опалення Максимальна споживана потужність кВт 29.28 31.20 32.80 38.28
    Номінальний струм А 32.10 35.39 37.59 40.73
    Максимальний струм А 47.3 50.4 53.08 63
  EER     3.90 3.90 3.84 3.79
  COP     4.24 4.20 4.17 4.12
  SEER     6.63 6.48 6.21 6.29
  SCOP     4.84 4.73 4.41 4.46
  Повітряний потік   м³/год 30000/26400 30000/26400 30600/27600 31200/28200
Продуктивність Рівень звукового тиску   дБ(А) 62 62.5 63 64
  Рівень звукової потужності   дБ(А) 79 80 80 81

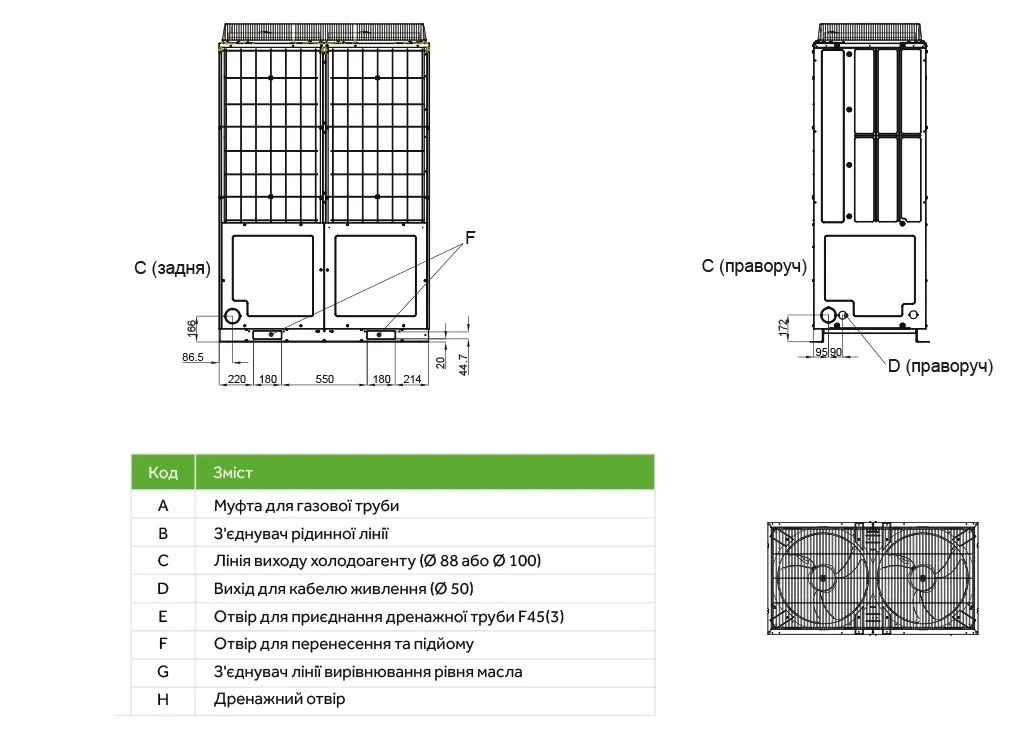

  Зовнішні розміри (Ш/Д/В)   мм 1350×720×1690+
1350×720×1690
(1350×720×1690)*2 1350×720×1690+
1350×720×1690
1350×720×1690+
1350×720×2048
  Транспортні розміри (Ш/Д/В)   мм 1450×826×1885+
1450×826×1885
(1450×826×1885)*2 1450×826×1885+
1450×826×1885
1450×826×1885+
1450×826×2225
  Вага нетто/відвантаження   кг 269/305+275/311 275/311+275/311 275/311+323/359 275/311+354/400
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     1INV+1INV 1INV*2 1INV+2INV 1INV+2INV
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 19.7 10 10 10
  Труба для рідкого холодоагенту   мм 19.05 19.05 19.05 19.05
Установка Газопровід для холодоагенту   мм 31.8 31.8 31.8 31.8
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     53 58 62 64
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21)

Комбінований модуль: 26-48HP
(2 модулі)

3Ф/380~400В/50(60)Гц

Технічні характеристики Агрегати MOV6-34X1EW1AD MOV6-36X1EW1AD MOV6-38X1EW1AD MOV6-40X1EW1AD
        MOV6-16X1EW1AD MOV6-16X1EW1AD MOV6-18X1EW1AD MOV6-20X1EW1AD
Комбінована модель       MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD
        / / / /
  Діапазон потужності   Hp (к.с.) 34 36 38 40
Місткість Охолодження   кВт 95.4 101 106.4 112
  опалення   кВт 106.5 113 119.5 126
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 25.53 27.46 29.18 31.11
  Охолодження Максимальна споживана потужність кВт 44.78 47.87 47.28 50.37
    Номінальний струм A 42.16 45.35 48.19 51.38
Електричні параметри   Максимальний струм A 72.95 77.9 77.25 82.2
    Номінальна споживана потужність кВт 26.00 28.00 29.90 31.90
  Опалення Максимальна споживана потужність кВт 39.88 42.39 47.87 50.37
    Номінальний струм А 42.94 46.24 49.38 52.68
    Максимальний струм А 65.68 69.88 79.8 84
  EER     3.74 3.68 3.65 3.60
  COP     4.10 4.04 4.00 3.95
  SEER     6.07 6.01 6.08 6.00
  SCOP     4.21 4.17 4.23 4.19
  Потік повітря   м³/год 31800/29400 31800/29400 32400/30000 32400/30000
Продуктивність Рівень звукового тиску (H)   дБ(А) 64.5 64.5 65 65
  Рівень звукової потужності (H)   дБ(А) 82 82 83 83
  Зовнішні розміри (Ш/Д/В)   мм 1350×720×1690+
1350×720×2048
1350×720×1690+
1350×720×2048
1350×720×2048+
1350×720×2048
(1350×720×2048)*2
  Транспортні розміри (Ш/Д/В)   мм 1450×826×1885+
1450×826×2225
1450×826×1885+
1450×826×2225
1450×826×2225+
1450×826×2225
(1450×826×2225)*2
  Вага нетто/відвантаження   кг 323/359+354/400 323/359+354/400 354/400+354/400 354/400+354/400
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     2INV+2INV 2INV+2INV 2INV+2INV 2INV*2
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 20 20 20 20
  Труба для рідкого холодоагенту   мм 19.05 19.05 19.05 19.05
Установка Газопровід для холодоагенту   мм 38.1 38.1 38.1 38.1
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     37 41 45 49
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21)

Комбінований модуль: 26-48HP
(2 модулі)

3Ф/380~400В/50(60)Гц

Технічні характеристики Агрегати MOV6-42X1EW1AD MOV6-44X1EW1AD MOV6-46X1EW1AD MOV6-48X1EW1AD
        MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD
Комбінована модель       MOV6-22X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD
        / / / /
  Діапазон потужності   К.с 42 44 46 48
Місткість Охолодження   кВт 117.5 124 129.5 136
  опалення   кВт 132 136 142 146
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 33.13 35.27 37.28 39.42
  Охолодження Максимальна споживана потужність кВт 55.75 62.66 68.03 74.94
    Номінальний струм A 54.71 58.24 61.57 65.10
Електричні параметри   Максимальний струм A 90.75 101.55 110.1 120.9
    Номінальна споживана потужність кВт 34.11 35.42 37.62 38.93
  Опалення Максимальна споживана потужність кВт 52.91 53.81 56.34 57.24
    Номінальний струм А 56.33 58.49 62.14 64.30
    Максимальний струм А 88.05 89.4 93.45 94.8
  EER     3.55 3.52 3.47 3.45
  COP     3.87 3.84 3.77 3.75
  SEER     5.96 5.84 5.80 5.69
  SCOP     4.08 4.01 3.93 3.87
  Потік повітря   м³/год 32400/30000 32400/30000 32400/30000 32400/30000
Продуктивність Рівень звукового тиску   дБ(А) 65 65.5 65.5 66
  Рівень звукової потужності   дБ(А) 83 83 83 84
  Зовнішні розміри (Ш/Д/В)   мм 1350×720×2048+
1350×720×2048
1350×720×2048+
1350×720×2048
1350×720×2048+
1350×720×2048
(1350×720×2048)*2
  Транспортні розміри (Ш/Д/В)   мм 1450×826×2225+
1450×826×2225
1450×826×2225+
1450×826×2225
1450×826×2225+
1450×826×2225
(1450×826×2225)*2
  Вага нетто/відвантаження   кг 354/400+380/426 354/400+380/426 380/426+380/426 380/426+380/426
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     2INV+2INV 2INV+2INV 2INV+2INV 2INV*2
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 20 20 20 20
  Труба для рідкого холодоагенту   мм 19.05 19.05 19.05 19.05
Установка Газопровід для холодоагенту   мм 38.1 38.1 38.1 38.1
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     64 64 64 64
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21)

Комбінований модуль: 50-72HP
(3 модулі)

3Ф/380~400В/50(60)Гц

Технічні характеристики Агрегати MOV6-50X1EW1AD MOV6-52X1EW1AD MOV6-54X1EW1AD MOV6-56X1EW1AD
        MOV6-14X1EW1AD MOV6-16X1EW1AD MOV6-16X1EW1AD MOV6-16X1EW1AD
Комбінована модель       MOV6-18X1EW1AD MOV6-16X1EW1AD MOV6-18X1EW1AD MOV6-20X1EW1AD
        MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD
  Діапазон потужностей   К.с 50 52 54 56
Місткість Охолодження   кВт 140.8 146 151.4 157
  опалення   кВт 158 163 169.5 176
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 37.50 39.37 41.08 43.02
  Охолодження Максимальна споживана потужність кВт 61.10 70.55 69.96 73.05
    Номінальний струм A 61.93 65.01 67.85 71.04
Електричні параметри   Максимальний струм A 100.7 114.7 114.05 119
    Номінальна споживана потужність кВт 38.62 40.05 41.95 43.95
  Опалення Максимальна споживана потужність кВт 60.96 59.59 65.07 67.57
    Номінальний струм А 63.77 66.14 69.28 72.58
    Максимальний струм А 100.8 97.76 107.68 111.88
  EER     3.75 3.71 3.69 3.65
  COP     4.09 4.07 4.04 4.00
  SEER     6.36 6.12 6.05 6.01
  SCOP     4.39 4.17 4.20 4.18
  Повітряний потік   м³/год 47400/43800 47400/43800 48000/44400 48000/44400
Продуктивність Рівень звукового тиску   дБ(А) 66 66 66.5 66.5
  Рівень звукової потужності   дБ(А) 84 84 85 85
  Зовнішні розміри (Ш/Д/В)   мм 1350×720×1690+
(1350×720×2048)*2
(1350×720×1690)*2+
1350×720×2048
1350×720×1690+1350×720×
2048+1350×720×2048
1350×720×1690+
(1350×720×2048)*2
  Транспортні розміри (Ш/Д/В)   мм 1450×826×1885+
(1450×826×2225)*2
1450×826×1885)*2+
1450×826×2225
1450×826×1885+1450×826×
2225+1450×826×2225
1450×826×1885+
(1450×826×2225)*2
  Вага нетто/відвантаження   кг 275/311+354/400+354/400 323/359+354/400+354/400 323/359+354/400+354/400 323/359+354/400+354/400
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     1INV+2INV*2 2INV*2+2INV 2INV+2INV+2INV+2INV 2INV+2INV*2
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 30 30 30 30
  Труба для рідкого холодоагенту   мм 19.05 19.05 19.05 19.05
Установка Газопровід для холодоагенту   мм 38.1 38.1 38.1 41.3
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     64 64 64 64
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5..50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23..21)

Комбінований модуль: 50-72HP
(3 модулі)

3Ф/380~400В/50(60)Гц

Технічні характеристики Агрегати MOV6-58X1EW1AD MOV6-60X1EW1AD MOV6-62X1EW1AD MOV6-64X1EW1AD
        MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD
Комбінована модель       MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-20X1EW1AD
        MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD
  Діапазон потужностей   К.с 58 60 62 64
Місткість Охолодження   кВт 162.4 168 173.5 180
  опалення   кВт 182.5 189 195 199
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 44.73 46.67 48.68 50.82
  Охолодження Максимальна споживана потужність кВт 72.47 75.56 80.93 87.84
    Номінальний струм A 73.88 77.07 80.40 83.93
Електричні параметри   Максимальний струм A 118.35 123.3 131.85 142.65
    Номінальна споживана потужність кВт 45.85 47.85 50.06 51.37
  Опалення Максимальна споживана потужність кВт 73.05 75.56 78.09 78.99
    Номінальний струм А 75.72 79.02 82.67 84.83
    Максимальний струм А 121.8 126 130.05 131.4
  EER     3.63 3.60 3.56 3.54
  COP     3.98 3.95 3.90 3.87
  SEER     6.06 6.00 5.98 5.90
  SCOP     4.27 4.19 4.12 4.07
  Потік повітря   м³/год 48600/45000 48600/45000 48600/45000 48600/45000
Продуктивність Рівень звукового тиску   дБ(А) 67 67 67 67
  Рівень звукової потужності   дБ(А) 85 85 85 85
  Зовнішні розміри (Ш/Д/В)   мм 1350×720×2048+
(1350×720×2048)*2
(1350×720×2048)*3 (1350×720×2048)*2+
1350×720×2048
(1350×720×2048)*2+
1350×720×2048
  Транспортні розміри (Ш/Д/В)   мм 1450×826×2225+
(1450×826×2225)*2
(1450×826×2225)*3 (1450×826×2225)*2+
(450×826×2225)
(1450×826×2225)*2+
1450×826×2225
  Вага нетто/відвантаження   кг 354/400+354/400+380/426 354/400+354/400+380/426 354/400+354/400+380/426 354/400+354/400+380/426
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     2INV+2INV*2 2INV*3 2INV*2+2INV 2INV*2+2INV
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 30 30 30 30
  Труба для рідкого холодоагенту   мм 19.05 19.05 19.05 19.05
Установка Газопровід для холодоагенту   мм 41.3 41.3 41.3 41.3
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     64 64 64 64
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21)

Комбінований модуль: 50-72HP
(3 модулі)

3Ф/380~400В/50(60)Гц

Технічні характеристики Агрегати MOV6-66X1EW1AD MOV6-68X1EW1AD MOV6-70X1EW1AD MOV6-72X1EW1AD
        MOV6-20X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD
Комбінована модель       MOV6-22X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD
        MOV6-24X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD MOV6-24X1EW1AD
  Діапазон потужностей   К.с 66 68 70 72
Місткість Охолодження   кВт 185.5 192 197.5 204
  опалення   кВт 205 209 215 219
  Електроживлення   Ph/V/Hz 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60 3/380-400/50/60
    Номінальна споживана потужність кВт 52.84 54.98 56.99 59.13
  Охолодження Максимальна споживана потужність кВт 93.22 100.13 105.50 112.41
    Номінальний струм A 87.26 90.79 94.12 97.65
Електричні параметри   Максимальний струм A 151.2 162 170.55 181.35
    Номінальна споживана потужність кВт 53.57 54.88 57.09 58.40
  Опалення Максимальна споживана потужність кВт 81.53 82.43 84.96 85.86
    Номінальний струм А 88.48 90.64 94.29 96.45
    Максимальний струм А 135.45 136.8 140.85 142.2
  EER     3.51 3.49 3.47 3.45
  COP     3.83 3.81 3.77 3.75
  SEER     5.86 5.79 5.77 5.69
  SCOP     4.00 3.96 3.91 3.87
  Потік повітря   м³/год 48600/45000 48600/45000 48600/45000 48600/45000
Продуктивність Рівень звукового тиску   дБ(А) 67 67.5 67.5 68
  Рівень звукової потужності   дБ(А) 86 86 86 86
  Зовнішні розміри (Ш/Д/В)   мм 1350×720×2048+1350×720×
2048+1350×720×2048
1350×720×2048+
(1350×720×2048)*2
1350×720×2048+
(1350×720×2048)*2
(1350×720×2048)*3
  Транспортні розміри (Ш/Д/В)   мм 1450×826×2225+1450×
826×2225+1450×826×2225
1450×826×2225+
(1450×826×2225)*2
1450×826×2225+
(1450×826×2225)*2
(1450×826×2225)*3
  Вага нетто/відвантаження   кг 354/400+380/426+380/426 354/400+380/426+380/426 380/426+380/426+380/426 380/426+380/426+380/426
  Тип компресора     DC INV. ПРОКРУТКА
  Марка компресора     MITSUBISHІ ELECTRIC
  Кількість компресорів     2INV+2INV+2INV 2INV+2INV*2 2INV+2INV*2 2INV*3
  Тип холодоагенту     R410A
  Заправка холодоагенту   кг 30 30 30 30
  Труба для рідкого холодоагенту   мм 22.22 22.22 22.22 22.22
Встановлення Газопровід для холодоагенту   мм 44.5 44.5 44.5 44.5
  Труба для вирівнювання рівня масла   мм 9.52 9.52 9.52 9.52
  Максимальна загальна довжина труби   m 1000 1000 1000 1000
  Макс. довжина труби
(еквівалент/фактична)
  m 190/165 190/165 190/165 190/165
  Максимальне падіння між IU та OU
(OU вгору/вниз)1
  m 90/110 90/110 90/110 90/110
  Стандартний перепад між I.U. та O.U2   m 50/40 50/40 50/40 50/40
  Максимальне падіння між I.U3   m 30 30 30 30
  Стандартне падіння між I.U4   m 18 18 18 18
  Зовнішній статичний тиск   Па 82 82 82 82
Коефіцієнт підключення Коефіцієнт підключення внутрішніх блоків   % 50-160 50-160 50-160 50-160
  Максимальна кількість внутрішніх блоків     64 64 64 64
Робоча температура. Охолодження(DB)   °C (-5...50) (-5...50) (-5...50) (-5...50)
  Опалення (Вт)   °C (-23...21) (-23...21) (-23...21) (-23...21)

1. Потужність перевірено відповідно до EN14511.
2. Потужність вказана для наступних умов:
Охолодження: температура в приміщенні 27 °C DB/ 19 °C WB, зовнішня темп. 35 °C DB, довжина з'єднувальних шлангів 7,5 м, перепад висот 0.

Опалення: температура в приміщенні 20 °C DB, зовнішня темп. 7 °C/6 °C WB, довжина з'єднувальних шлангів - 7,5 м, перепад висот - 0
3. Відповідно до нашої політики інновацій, деякі технічні характеристики можуть бути змінені без попереднього повідомлення.

Розміри

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD


dimensions

Розміри


dimensions_1

Розміри

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD


dimensions_2

Розміри

dimensions_3

Примітка: при встановленні повітропроводу, повітропровід всередині має форму прямокутника: довжина × ширина ≥ 1300 мм × 660 мм
