Двостороння касета

Тонка, легка конструкція легко вписується легко вписується в невеликі стельові простори. Двосторонній розподіл повітря чудово підходить для кондиціонування кондиціонування довгих, вузьких приміщень (наприклад, коридорів)
Двостороння касета

Ключові особливості:

  • Тонка конструкція, висота всього 220 мм
  • Стандартний насос для відведення конденсату
  • Безшумна робота

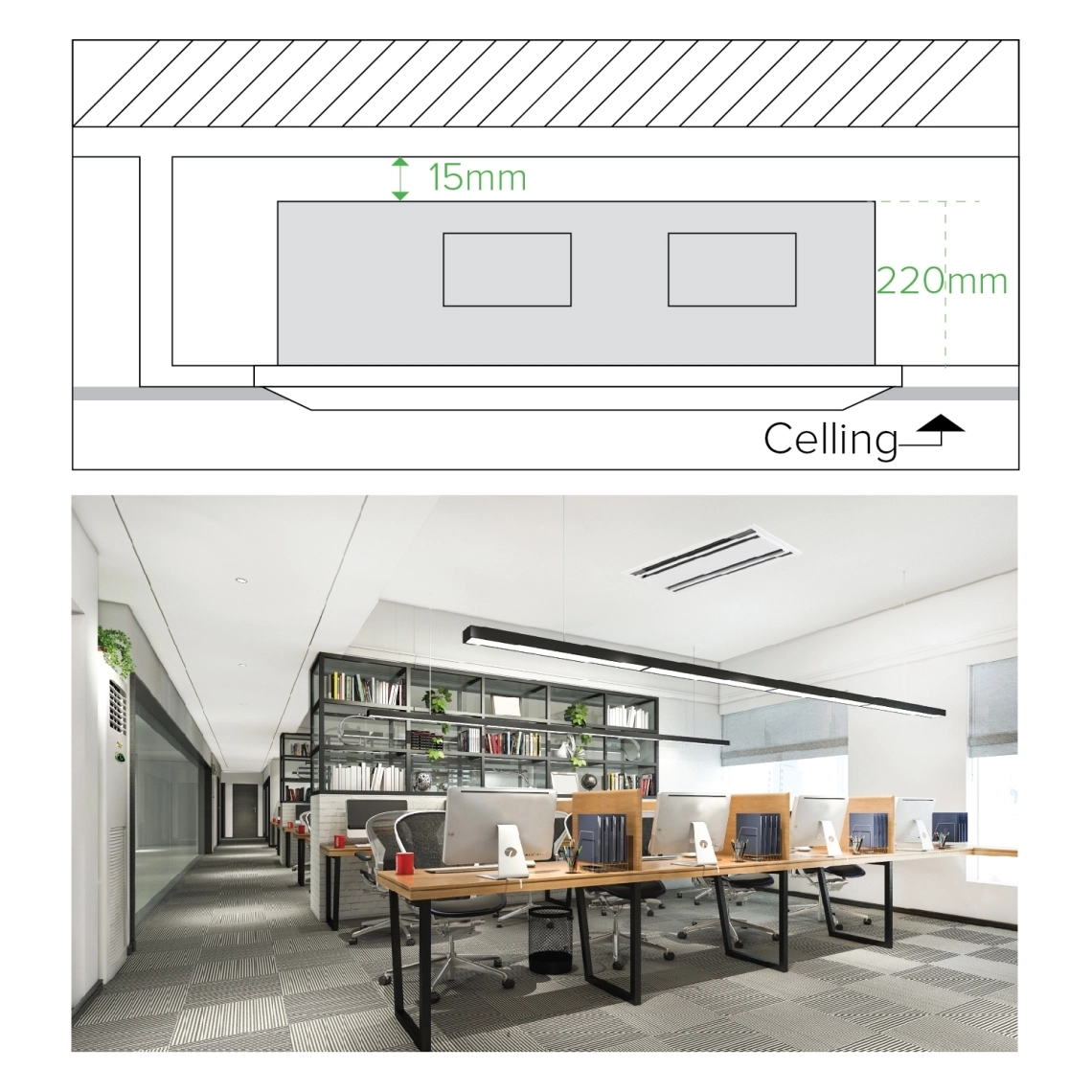

Тонка і легка конструкція для простоти монтажу

Висота всього 220 мм, що зменшує обмеження простору для встановлення. Легка конструкція для зручності монтажу.

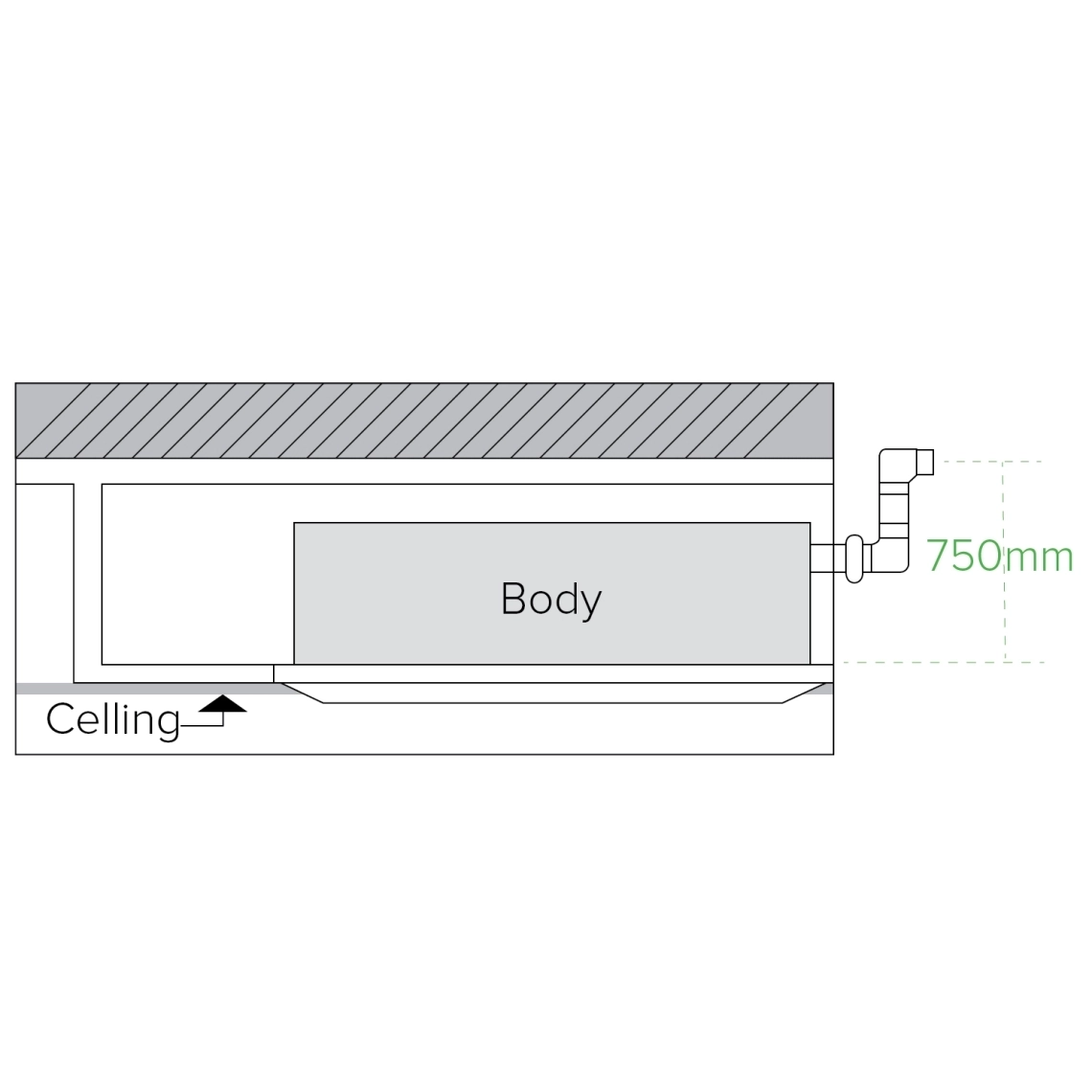

Підйом до 750 мм

(від рівня стелі) завдяки дренажному насосу з високим напором і великим об'ємом конденсату.

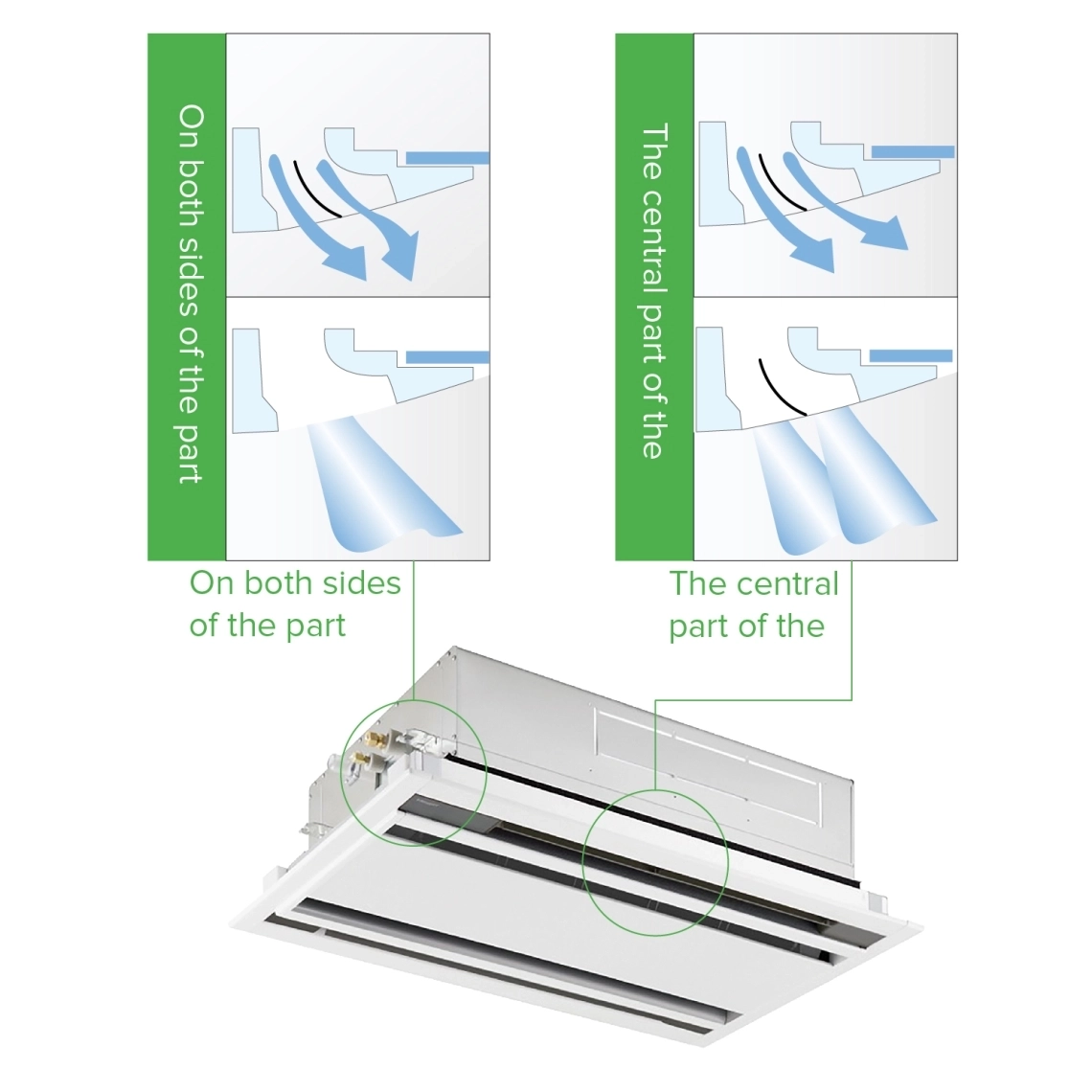

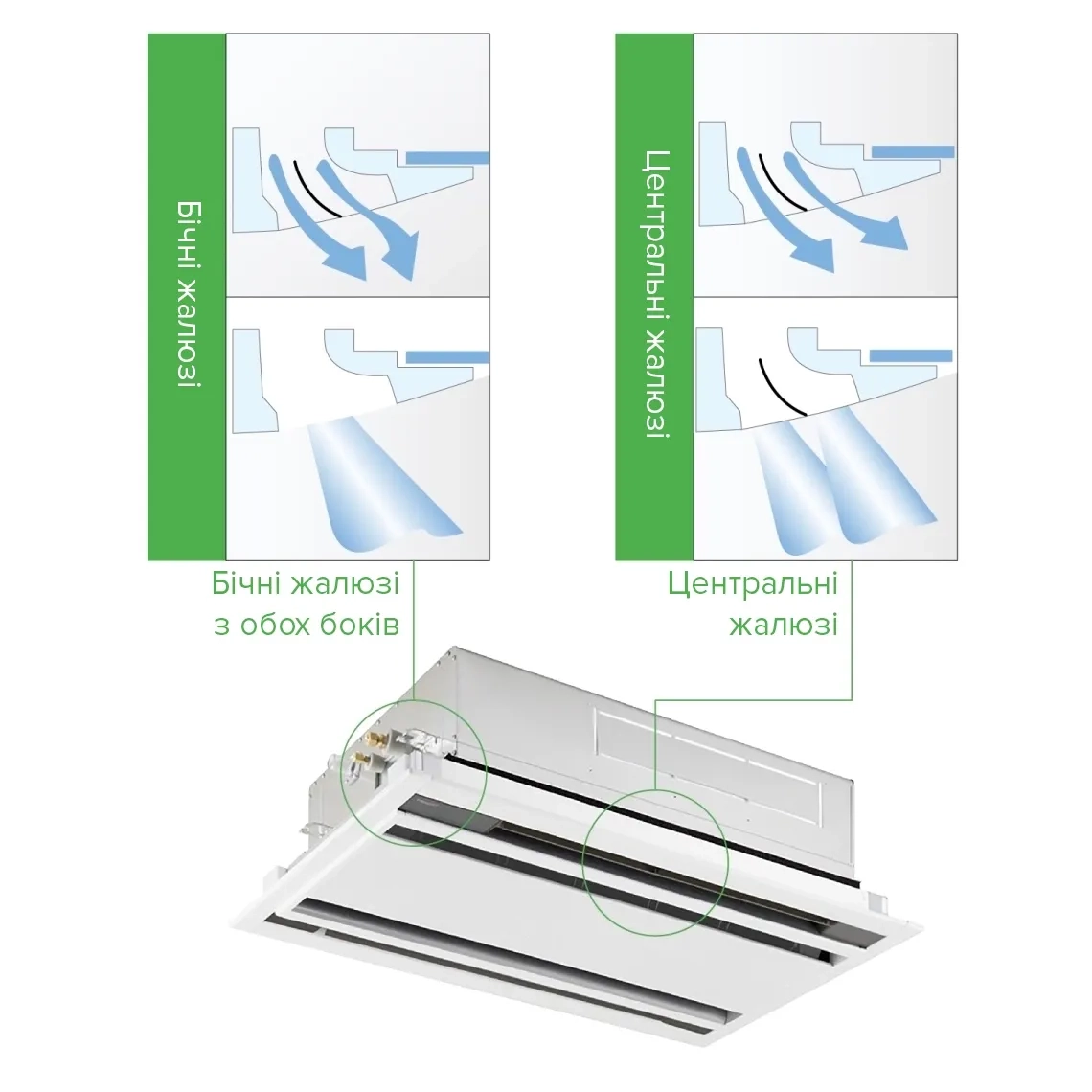

Запобігання забрудненню стелі

Повітророзподільні жалюзі спеціально сконструйовані таким чином, щоб потік повітря не спрямовувався на стелю і не забруднював її.

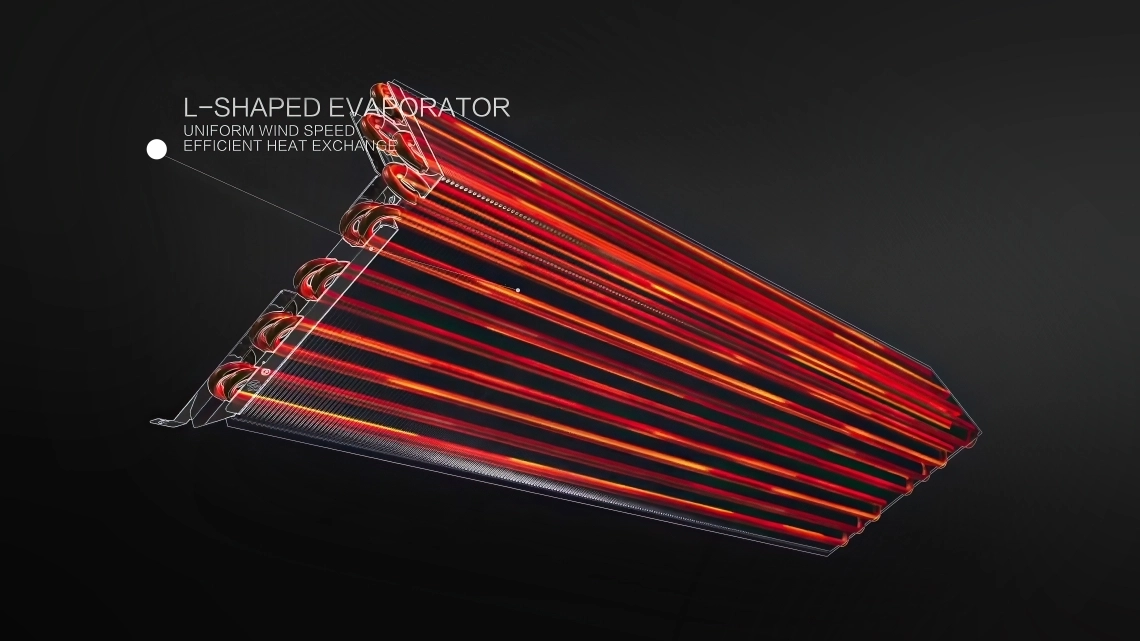

L-подібний випарник

Збільшена площа теплообміну при компактних розмірах.

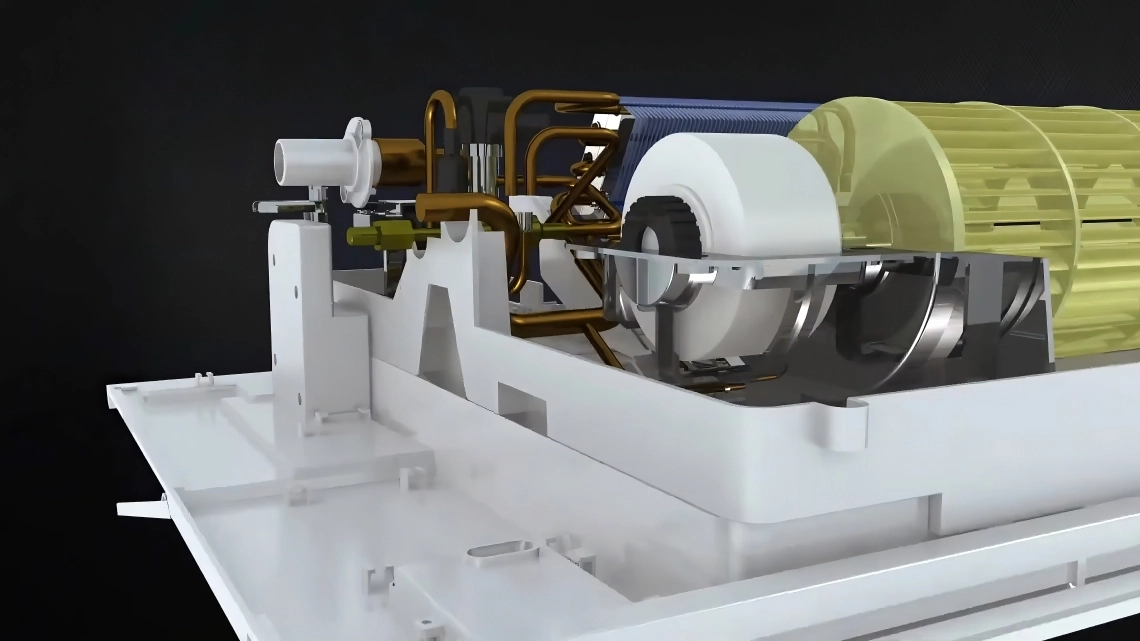

Двигун вентилятора постійного струму

Енергозбереження та тихіша робота.

Технічні характеристики Агрегати MIBB-07X1EV1AD MIBB-09X1EV1AD MIBB-12X1EV1AD MIBB-16X1EV1AD MIBB-18X1EV1AD
Потужність
Охолодження кВт 2,20 2,80 3,60 4,50 5,60
Опалення кВт 2,50 3,20 4,00 5,00 6.,30
Електричні параметри
Джерело живлення Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Вентиляція
Витрата повітря (H/M/L) м3/год 840/700/550 840/700/550 840/700/550 840/700/550 840/700/550
Звуковий тиск
(H/M/L)
дБ(А) 42/37/33 42/37/33 42/37/33 44/39/34 44/39/34
Потужність звуку
(H/M/L)
дБ(А) 55/50/46 55/50/46 55/50/46 57/52/47 57/52/47
Установка - Розміри
Розміри нетто
(ШхДхВ)
мм 817x620x220
Розміри упакованого блоку
(ШхДхВ)
мм 1015x695x278
Вага нетто/брутто Кг 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0 21,0/23,0
Ø Труба для рідини мм (дюйм) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Газова труба мм (дюйм) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2)
Панель
Модель   M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB M2B-1055IB
Розміри сітки панелі
(ШхДхВ)
мм 1055x680x68 1055x680x68 1055x680x68 1055x680x68 1055x680x68
Панель Розміри упаковки
(ШхДхВ)
мм 1110x720x161 1110x720x161 1110x720x161 1110x720x161 1110x720x161
Вага панелі нетто/брутто Кг 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0 7,0/8,0



Технічні характеристики Агрегати MIBB-24X1EV1AD MIBB-28X1EV1AD MIBB-30X1EV1AD MIBB-38X1EV1AD MIBB-48X1EV1AD
Охолодження кВт 7.1 8 9 11.2 14
Опалення кВт 8 9 10 12.5 16
Електричні параметри
Джерело живлення Ph/V/Гц 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Вентиляція
Витрата повітря (H/M/L) м3/год 1000/850/700 1100/950/800 1500/1350/1110 1700/1450/1200 1950/1750/1350
Звуковий тиск
(H/M/L)
дБ(А) 40/38/35 41/39/36 42/39/36 44/40/36 46/42/38
Потужність звуку
(H/M/L)
дБ(А) 56/54/51 57/55/52 58/55/52 60/56/52 62/58/54
Установка - Розміри
Розміри нетто
(ШхДхВ)
мм 1000x600x290 1400x600x290
Розміри упакованого блоку
(ШхДхВ)
мм 1201x680x377 1601x680x377
Вага нетто/брутто Кг 34/41 45/54 45/54 45/54 45/54
Ø Труба для рідини мм (дюйм) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Газова труба мм (дюйм) 15.88 15.88 15.88 15.88 15.88
Панель
Модель   M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB M2B-1560IB
Розміри сітки панелі
(ШхДхВ)
мм 1160x665x60 1560x665x60 1560x665x60 1560x665x60 1560x665x60
Панель Розміри упаковки
(ШхДхВ)
мм 1244x748x159 1644x748x159 1644x748x159 1644x748x159 1644x748x159
Вага панелі нетто/брутто Кг 6.3/12 8/14.5 8/14.5 8/14.5 8/14.5

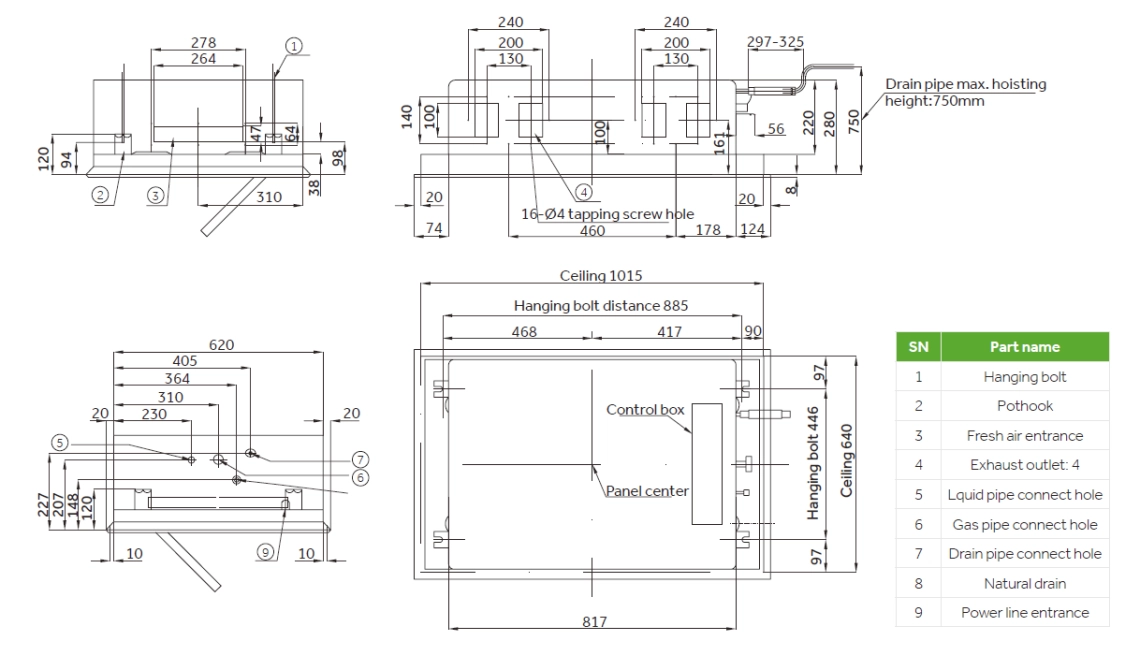

Розміри

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

dimensions
