Осушення в винних підвалах та пивоварнях

Автор: технічний відділ Mycond

Контроль вологості у виробництві алкогольних напоїв має критичне значення для якості продукції. Історично винні підвали та пивоварні розміщували в природних печерах і кам'яних спорудах, де вологість регулювалася природним шляхом. Проте стихійні процеси не гарантували стабільного мікроклімату. Сучасне виробництво потребує точного контролю вологості для запобігання втратам, які можуть сягати 5-15% від річного обороту через псування продукції, корозію обладнання та розвиток шкідливої мікрофлори.

Специфіка виноробства

Виробництво вина проходить кілька етапів, кожен із яких має особливі вимоги до кліматичних умов. Під час ферментації (температура 20-30°C) виділяється значна кількість вологи та CO2. На етапі витримки в бочках вологість відіграє вирішальну роль. Відбувається природне випаровування через пори деревини – явище, яке виноробами поетично названо "часткою янголів". При надто низькій вологості (менше 55% RH) випаровування прискорюється, що призводить до зайвих втрат продукту. За високої вологості (понад 75% RH) дубова деревина може стати середовищем для розвитку цвілі.

Натуральні коркові пробки, якими закупорюють пляшки, також чутливі до вологості. Оптимальна вологість для зберігання корків становить 60-70% RH. При нижчих значеннях корки висихають і втрачають еластичність, що призводить до протікання. При вищих – стають сприйнятливими до ураження грибком Botrytis cinerea, який погіршує органолептичні властивості вина.

Специфіка пивоваріння

Пивоварня має чітко розділені технологічні зони з різними вимогами до мікроклімату. У варильному цеху, де відбувається кип'ятіння сусла, відносна вологість може сягати 90-95% RH через інтенсивне випаровування. Ферментаційне відділення потребує контролю як вологості (50-60% RH), так і CO2, що виділяється в процесі бродіння. Холодне дозрівання пива відбувається при +2...+4°C, що створює високий ризик конденсації вологи на холодних поверхнях обладнання.

Особливою проблемою є екстремальні піки вологості під час миття обладнання CIP-системами. За лічені хвилини відносна вологість може зрости з 40% до 95%, а на відновлення нормального рівня потрібно 4-8 годин. Сировина для пивоваріння також чутлива до вологості: солод має зберігатися при 50-60% RH, щоб запобігти активації ферментів та розвитку плісняви.

Психрометрія низьких температур

У підвальних приміщеннях з низькою температурою (+5...+18°C) особливої ваги набуває психрометричних процесів. Основний інструмент аналізу – психрометрична діаграма, що дозволяє визначити точку роси залежно від температури і відносної вологості. Коли температура поверхні (бочки, резервуару, трубопроводу) опускається нижче точки роси, на ній утворюється конденсат – сприятливе середовище для розвитку мікроорганізмів.

Важливо розуміти, що при зниженні температури відносна вологість повітря зростає навіть без зміни абсолютного вмісту вологи. Наприклад, повітря з вологовмістом 8 г/кг при +20°C матиме відносну вологість близько 55%, а при охолодженні до +10°C – вже 85%, що наближає систему до точки роси.

Мікробіологічні аспекти

Більшість мікроорганізмів, що створюють проблеми у виробництві алкоголю, активно розвиваються при відносній вологості вище 65-70%. Ключовим поняттям тут є активність води (aw) – показник доступності води для біологічних процесів. При високій вологості повітря органічні матеріали адсорбують вологу до рівня, достатнього для розвитку мікрофлори.

Основні загрози включають: цвіль на стінах підвалів і дерев'яних конструкціях, псування корків винних пляшок, розвиток небажаних дріжджів і бактерій у пиві, біокорозію металевого обладнання. Історичні приклади, як-от пошкодження наскельних малюнків у печерах Ласко (Франція) через підвищену вологість, ілюструють руйнівну силу неконтрольованої вологості.

Рекомендовані параметри

Для винних підвалів оптимальними є такі параметри: при витримці червоних вин – 12-16°C та 60-70% RH, білих вин – 10-12°C та 65-75% RH, для пляшкового зберігання – 10-15°C та 60-70% RH. Допустимі короткочасні відхилення не повинні перевищувати ±5% RH.

Для пивоварень рекомендовані параметри: ферментація елю – 15-24°C та 50-60% RH, лагерування – 0-4°C та 70-80% RH, розлив – 4-10°C та 50-60% RH, зберігання готової продукції – 4-8°C та менше 60% RH. Економічний аналіз показує, що підтримання вологості в зазначених діапазонах зменшує втрати продукції до 3-5% порівняно з неконтрольованими умовами.

Джерела вологового навантаження

Основні джерела вологи у виробництві алкоголю:

• Інфільтрація через стіни підвальних приміщень (особливо з цегли та натурального каменю)
• Вентиляційне повітря (особливо в теплий період року)
• Технологічні процеси (ферментація, варіння сусла)
• Миття обладнання (найбільш потужне короткочасне джерело вологи)
• Виділення від персоналу (близько 50-100 г/год від однієї людини)

При ферментації 1000 літрів пива утворюється приблизно 50-70 кг вологи за повний цикл бродіння, що створює значне навантаження на систему вентиляції та осушення.

Методика інженерного розрахунку

Проектування системи осушення для винного підвалу чи пивоварні вимагає системного підходу та включає п'ять основних кроків.

Крок 1: Визначення цільових параметрів для кожної зони. Конвертація відносної вологості у абсолютну (г/кг) для полегшення розрахунків.

Крок 2: Розрахунок інфільтрації вологи через будівельні конструкції з урахуванням їх паропроникності.

Крок 3: Визначення вентиляційного навантаження, включаючи обсяг повітрообміну для видалення CO2.

Крок 4: Розрахунок технологічних навантажень від процесів виробництва та миття.

Крок 5: Підсумовування всіх джерел вологи з додаванням 10-20% запасу.

Для типового винного підвалу площею 600 м² (20×30 м) з висотою 3 м при температурі +12°C та цільовій вологості 65% RH сумарне вологове навантаження зазвичай становить 5-8 кг/год, що вимагає осушувача відповідної потужності.

Порівняння технологій осушення

Для осушення повітря у виноробстві та пивоварінні використовуються два основні типи технологій:

Конденсаційні осушувачі працюють за принципом охолодження повітря нижче точки роси з подальшим видаленням конденсату. Їхня ефективність різко знижується при температурах нижче +15°C, а при +10°C і нижче стає практично нульовою. Застосовуються переважно в теплих зонах: варильних цехах, приміщеннях розливу.

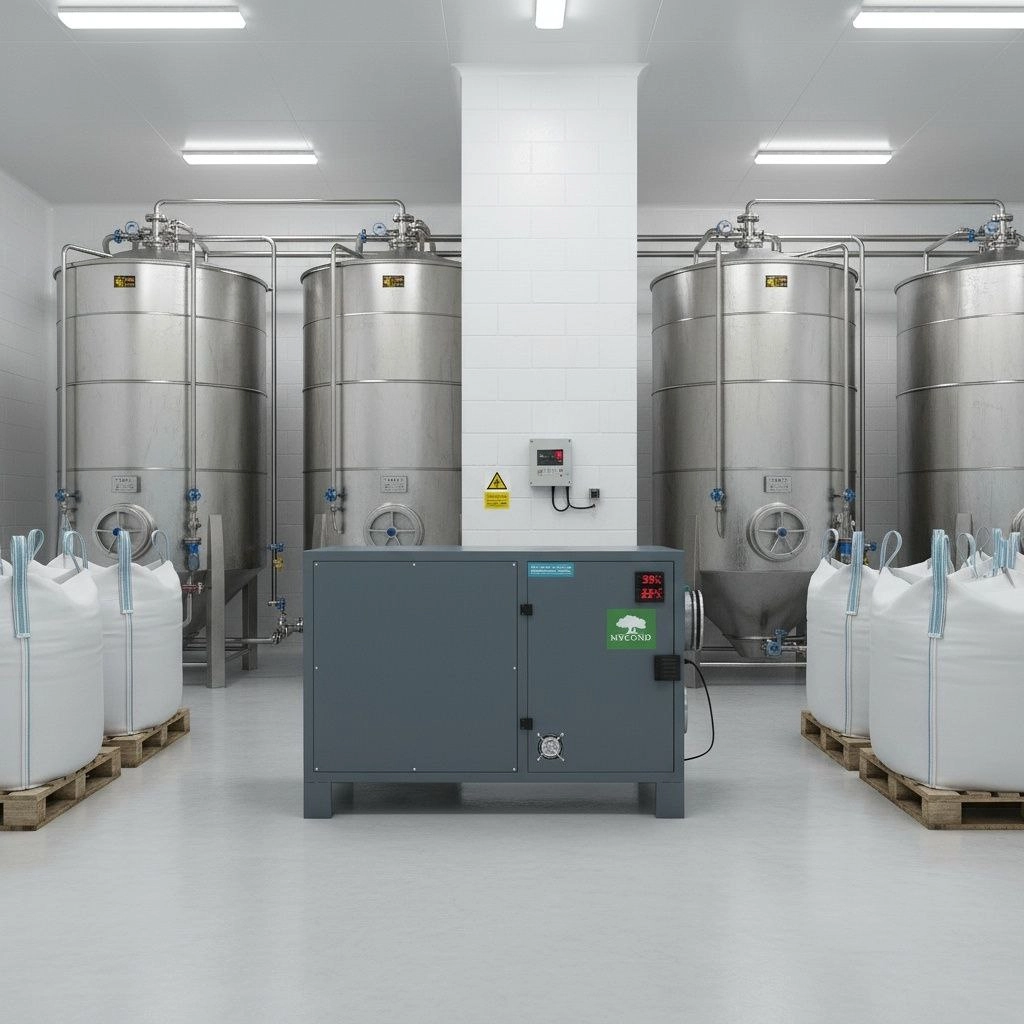

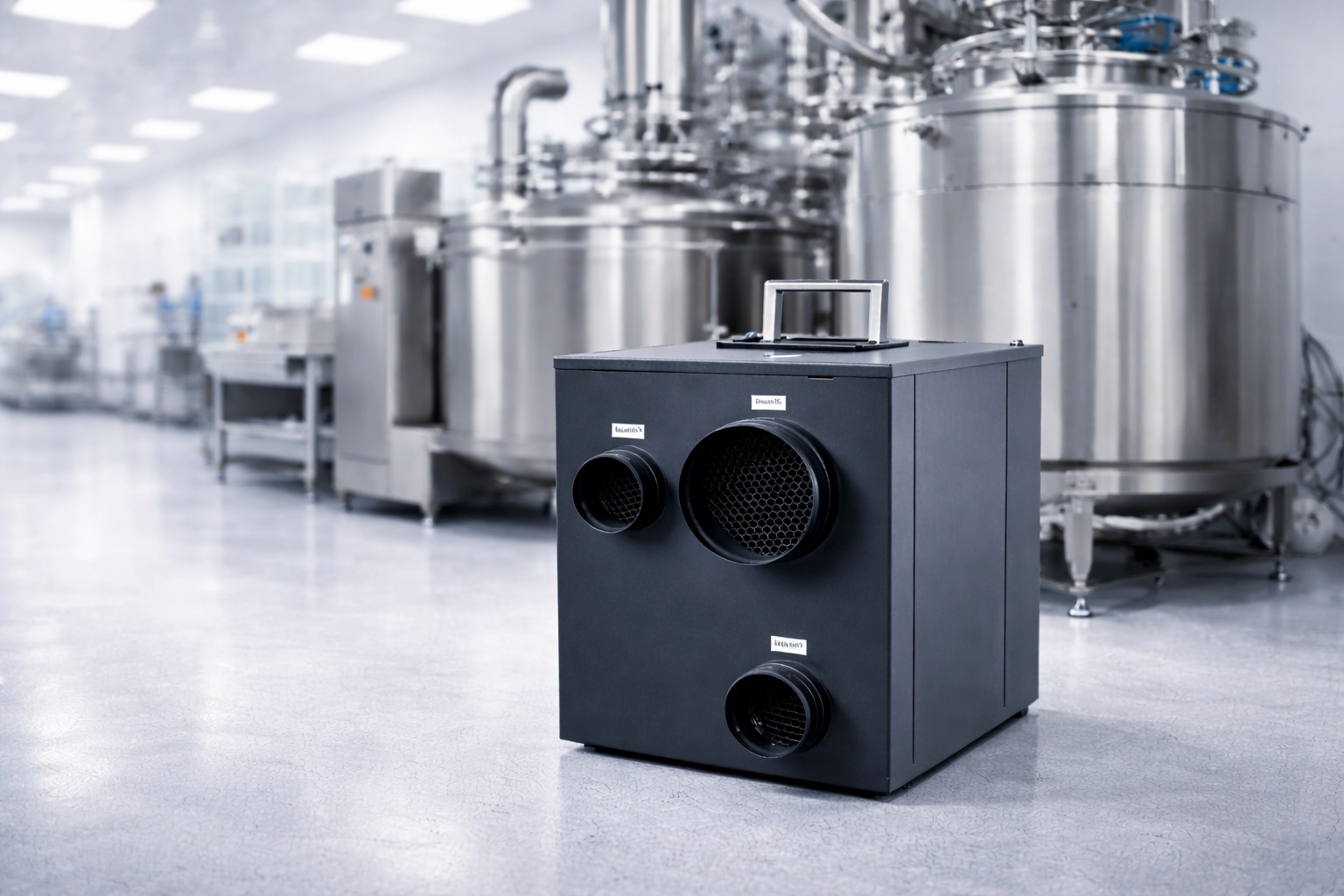

Адсорбційні осушувачі базуються на хімічній сорбції вологи спеціальними матеріалами (силікагель, цеоліт). Їхня перевага – ефективна робота при низьких температурах, можливість досягнення дуже низьких точок роси (до мінус 40°C). Основний недолік – вищі енергетичні витрати на реактивацію адсорбенту. Оптимальні для холодних підвалів та лагерних відділень.

Для великих виробництв часто застосовуються комбіновані системи, що дозволяють оптимізувати енергоспоживання залежно від сезону та поточного навантаження.

Проектування системи розподілу повітря

Ефективна система осушення вимагає правильного розподілу обробленого повітря. Ключові принципи включають:

• Направлення потоків сухого повітря на найхолодніші поверхні (бочки, резервуари, трубопроводи)
• Створення невеликого надлишкового тиску (+5...+15 Па) для запобігання інфільтрації зовнішнього повітря
• Зонування великих приміщень з розділенням на області з різними вимогами
• Локалізоване витягання повітря від джерел інтенсивного вологовиділення

У винних підвалах часто використовують напольні повітрярозподільники для циркуляції повітря навколо бочок, тоді як у виробничих зонах пивоварень більш доцільні стельові системи розподілу.

Енергоефективність систем осушення

Осушення повітря є енергоємним процесом, тому важливо впроваджувати енергоефективні рішення:

• Рекуперація тепла реактивації адсорбційних осушувачів для підігріву технологічної води
• Інтеграція з холодильними системами через використання тепла конденсації
• Модуляція потужності через частотне регулювання вентиляторів
• Використання множинних систем: базовий осушувач на постійне навантаження плюс додаткові для пікових режимів

Такі заходи дозволяють зменшити енергоспоживання на 30-40% порівняно з традиційними рішеннями.

Автоматизація та контроль

Для ефективного контролю вологості критично важливе правильне розміщення датчиків. Типова помилка – встановлення датчика біля виходу з осушувача, що дає помилкове уявлення про стан мікроклімату в приміщенні. Оптимальне розміщення – в зонах зберігання продукції та біля найхолодніших поверхонь.

Рекомендований двоступінчастий контроль: основний контур підтримує середню відносну вологість, аварійний – запобігає конденсації на критичних поверхнях через моніторинг точки роси. Інтеграція з BMS (Building Management System) через протоколи Modbus або BACnet дозволяє централізовано контролювати параметри та отримувати сповіщення про відхилення.

Захист етикеток

Окрема проблема – захист етикеток від псування через конденсат. Коли холодна пляшка (4-8°C) потрапляє у тепле середовище (+20°C), на її поверхні миттєво утворюється конденсат, що призводить до розм'якшення клею та пошкодження етикетки.

Інженерні рішення включають:

• Осушення повітря в зоні між розливом та складом до рівня менше 50% RH
• Поступову акліматизацію продукції в перехідних зонах
• Зберігання етикеткової продукції при 20-22°C та 45-55% RH для запобігання деформації паперу

Типові помилки проектування

При проектуванні систем осушення для виноробства та пивоваріння часто зустрічаються такі помилки:

1. Неправильний вибір типу осушувача – встановлення конденсаційного осушувача у винному підвалі з температурою +12°C призводить до нульової продуктивності.
2. Ігнорування піків навантаження – система, розрахована лише на середнє навантаження, не справляється з вологою після миття обладнання.
3. Погана герметизація приміщень – навіть потужний осушувач не зможе компенсувати постійну інфільтрацію вологого повітря.
4. Неправильне розміщення датчиків – датчик біля виходу з осушувача показує низьку вологість, тоді як у зоні зберігання продукції утворюється конденсат.
5. Відсутність видалення CO2 – зосередження лише на вологості без врахування накопичення CO2 створює ризики для персоналу.

Економічне обґрунтування

Втрати від неконтрольованої вологості можуть бути значними: псування партії вина через пошкодження корків, брак пива через мікробіологічне забруднення, корозія обладнання. Сумарно ці втрати можуть сягати 5-15% від обороту підприємства.

Вартість впровадження системи осушення зазвичай окуповується за 2-4 роки за рахунок запобігання втратам продукції та збільшення терміну служби обладнання.

FAQ: поширені запитання про осушення в виноробстві та пивоварінні

Чому конденсаційні осушувачі втрачають продуктивність при температурі нижче +15°C?

При низьких температурах різниця між точкою роси повітря та температурою випарника стає недостатньою для ефективної конденсації.

Як розрахувати виділення вологи при ферментації 1000 літрів пива?

При ферментації 1000 л пива утворюється близько 50-70 кг вологи за повний цикл бродіння, залежно від рецептури та тривалості процесу.

Яка оптимальна стратегія осушення для винного підвалу площею 200 м² з температурою +12°C?

Для таких умов оптимальним рішенням є адсорбційний осушувач з розподілом повітря на рівні бочок та підтриманням позитивного тиску в приміщенні.

Як запобігти псуванню корків при тривалому зберіганні пляшок?

Підтримувати вологість у діапазоні 60-70% RH, зберігати пляшки в горизонтальному положенні для змочування корка вином, запобігати різким коливанням температури.

Чому важливо підтримувати позитивний тиск у приміщеннях з контрольованою вологістю?

Позитивний тиск запобігає інфільтрації вологого зовнішнього повітря через нещільності, що зменшує навантаження на систему осушення.

Висновки

Контроль вологості у винних підвалах та пивоварнях – це комплексне інженерне завдання, що потребує врахування багатьох факторів: температурних умов, технологічних процесів, конструктивних особливостей приміщень. Ключові аспекти успішного рішення:

• Правильний вибір технології осушення залежно від температурних умов
• Точний розрахунок усіх джерел вологи, включно з піковими навантаженнями
• Адсорбційні осушувачі як оптимальне рішення для низькотемпературних підвалів
• Енергоефективність через рекуперацію тепла та інтеграцію з іншими системами
• Правильне розміщення датчиків та автоматизація як запорука стабільності

Вологість – один з ключових параметрів якості алкогольних напоїв, що впливає на всі етапи виробництва та зберігання, від ферментації до розливу та зберігання готової продукції.
