При проектуванні систем осушення повітря інженери часто припускаються фундаментальної помилки — зосереджуються виключно на підборі осушувача за потужністю, ігноруючи системний підхід. Практика показує, що вибір обладнання — лише один із п'яти необхідних етапів проектування. Архітектурні рішення, матеріали огороджувальних конструкцій, технологічні процеси та система управління впливають на вологісне навантаження не менше, ніж характеристики самого осушувача. Системний підхід до проектування систем контролю вологості дозволяє скоротити капітальні витрати до 40% і експлуатаційні витрати до 35%, забезпечуючи при цьому надійне підтримання необхідних параметрів.
Етап 1: Визначення мети проекту
Чітка формалізація мети проекту осушення — це фундамент подальших розрахунків. Різні цілі вимагають абсолютно різних технічних рішень. Наприклад, для запобігання цвілі на зерносховищі достатньо підтримувати відносну вологість нижче 65% з допуском ±10%, тоді як для запобігання корозії літієвих елементів на виробництві акумуляторів необхідний контроль точки роси нижче -40°C з допуском ±2°C.
Реальний випадок з практики ілюструє важливість правильного визначення мети. На складі електроніки було встановлено систему осушення з формальною вимогою "підтримувати 40% RH". Система стабільно підтримувала задану вологість повітря, але на металевих елементах конструкції даху все одно утворювався конденсат, що призводило до корозії та крапання на продукцію. Проблема виникла через те, що не була врахована температура металоконструкцій, яка вночі опускалася нижче точки роси повітря. Правильним формулюванням мети мало бути "запобігання конденсації на найхолоднішій поверхні приміщення".
При формулюванні мети проекту осушення необхідно чітко відповісти на практичні питання: яка проблема вирішується системою осушення; які критичні параметри необхідно підтримувати (RH, абсолютна вологість, точка роси); які допуски прийнятні для процесу; які наслідки короткочасних порушень режиму; наскільки важлива рівномірність параметрів по об'єму приміщення; чи є сезонні вимоги до параметрів.
Етап 2: Встановлення рівнів контролю та допусків
Поширена помилка при проектуванні — специфікація вологості лише у відносних одиницях (RH) без прив'язки до температури. Та сама відносна вологість 30% при різних температурах відповідає різній кількості води в повітрі. Наприклад, 30% RH при 20°C становить 4,4 г/кг абсолютної вологості, а 30% RH при 30°C — вже 8,1 г/кг. При проектуванні систем з жорсткими вимогами необхідно оперувати абсолютними величинами.
Вибір розрахункових погодних умов суттєво впливає на вартість системи. Стандарт ASHRAE пропонує використовувати дані з різними рівнями забезпеченості: 0,4%, 1,0% і 2,0%. Для Відня, наприклад, параметри вологовмісту зовнішнього повітря при забезпеченості 0,4% становлять 14,7 г/кг, при 1,0% — 13,6 г/кг, а при 2,0% — 12,8 г/кг. Вибір рівня 0,4% замість 2,0% збільшить необхідну потужність осушення на 15%, але система буде працювати на повну потужність лише 35 годин на рік.
Точність контролю прямо пропорційна вартості системи. Підтримання вологості з допуском ±2% RH може коштувати вдвічі дорожче, ніж з допуском ±10% RH. Найжорсткіші вимоги (±1% RH) застосовуються лише для специфічних технологічних процесів, наприклад, у фармацевтиці або виробництві напівпровідників.
Етап 3: Розрахунок вологісних навантажень
Точний розрахунок вологісних навантажень є ключовим елементом ефективного проектування. Основні джерела вологи включають: проникнення через огороджувальні конструкції, інфільтрацію через нещільності та відкриті двері, вологовиділення від людей, від технологічних процесів, від вологих матеріалів, з припливним повітрям та від випаровування води з відкритих поверхонь.
Проникнення вологи через стіни розраховується за формулою: W = μ·S·ΔP/d, де μ — коефіцієнт паропроникності матеріалу [кг/(м·с·Па)], S — площа поверхні [м²], ΔP — різниця парціальних тисків водяної пари [Па], d — товщина стіни [м]. Для цегляної стіни площею 100 м², товщиною 0,4 м з μ = 2,3·10⁻¹¹ кг/(м·с·Па) при різниці парціального тиску 1200 Па навантаження становитиме 0,69 кг/год.
Вологовиділення від людей залежить від фізичної активності: в стані спокою — 30-60 г/год, при легкій активності — 120-180 г/год, при важкій фізичній роботі — до 450 г/год. Для 10 робітників з помірною активністю загальне вологовиділення складатиме приблизно 1,5 кг/год.
Інфільтрація через відкриті двері розраховується за формулою: W = 0,221·A·v·(ρi - ρe), де A — площа отвору [м²], v — швидкість повітря [м/с], ρi та ρe — вологовміст внутрішнього та зовнішнього повітря [г/кг]. Для дверей 2x1 м з v = 0,5 м/с та різницею вологовмісту 8 г/кг навантаження становитиме 1,77 кг/год.
Практичний приклад розрахунку для холодильного складу 500 м²: вологопроникнення через огороджувальні конструкції — 1,2 кг/год; інфільтрація через двері при 20 відкриваннях на годину — 4,5 кг/год; вологовиділення від 4 осіб персоналу — 0,6 кг/год; вологовиділення від матеріалів — 0,8 кг/год. Сумарне вологісне навантаження становить 7,1 кг/год.
Етап 4: Підбір обладнання

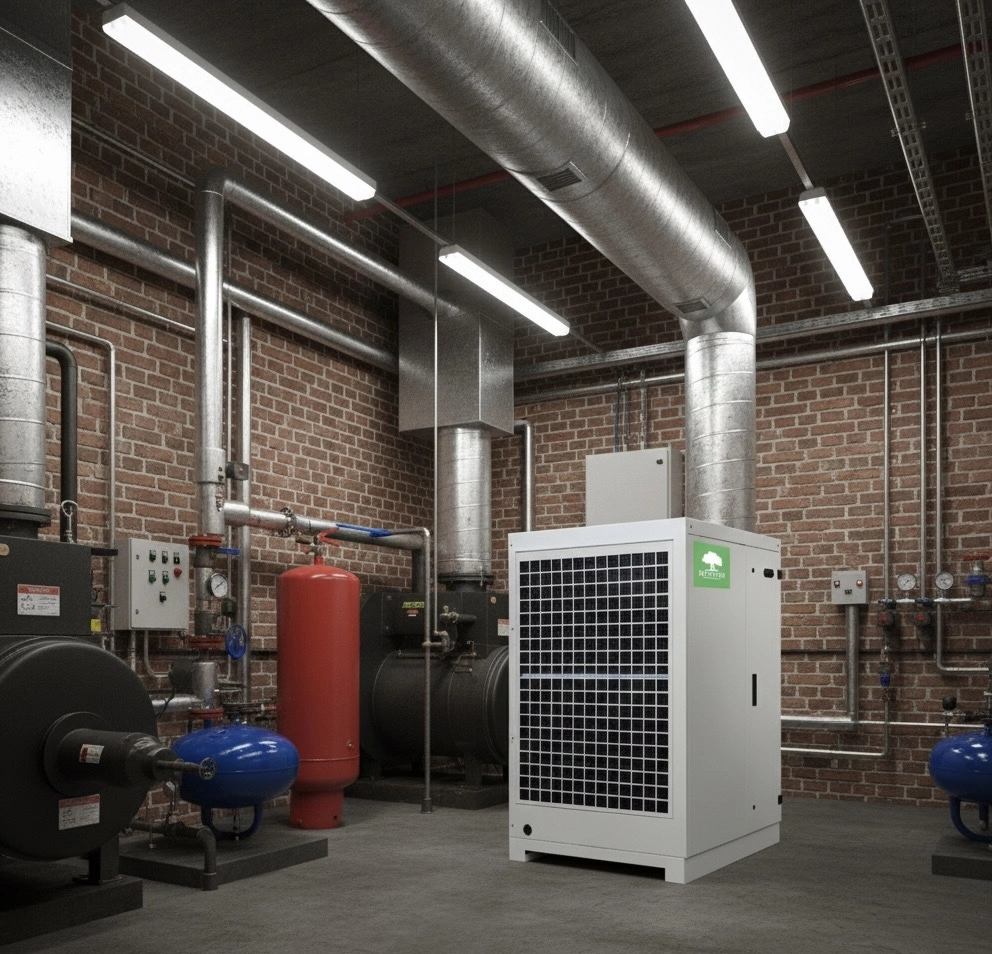

Вибір між холодильними та дезикантними (адсорбційними) системами осушення залежить від необхідних параметрів. Холодильні системи ефективні при температурах вище 10°C і дозволяють досягати точки роси не нижче 5°C, що відповідає приблизно 30-35% RH при кімнатній температурі. Дезикантні осушувачі здатні забезпечувати точку роси до -70°C та працювати при будь-яких температурах, але споживають більше енергії.
Комбіновані системи поєднують переваги обох технологій та забезпечують економію енергії 30-40%. У такій системі холодильний осушувач знижує вологість до проміжного рівня, а дезикантний довидаляє вологу до необхідного значення. Це особливо ефективно для підтримання RH нижче 40% при звичайних температурах або при роботі в холодних приміщеннях.
Необхідна витрата сухого повітря розраховується за формулою: Q = W·1000/(ρi - ρs), де W — вологісне навантаження [кг/год], ρi — допустимий вологовміст у приміщенні [г/кг], ρs — вологовміст осушеного повітря [г/кг]. Для навантаження 7,1 кг/год, допустимого вологовмісту 6 г/кг і вихідного вологовмісту 2 г/кг необхідна витрата повітря становить 1775 м³/год.
Етап 5: Система керування

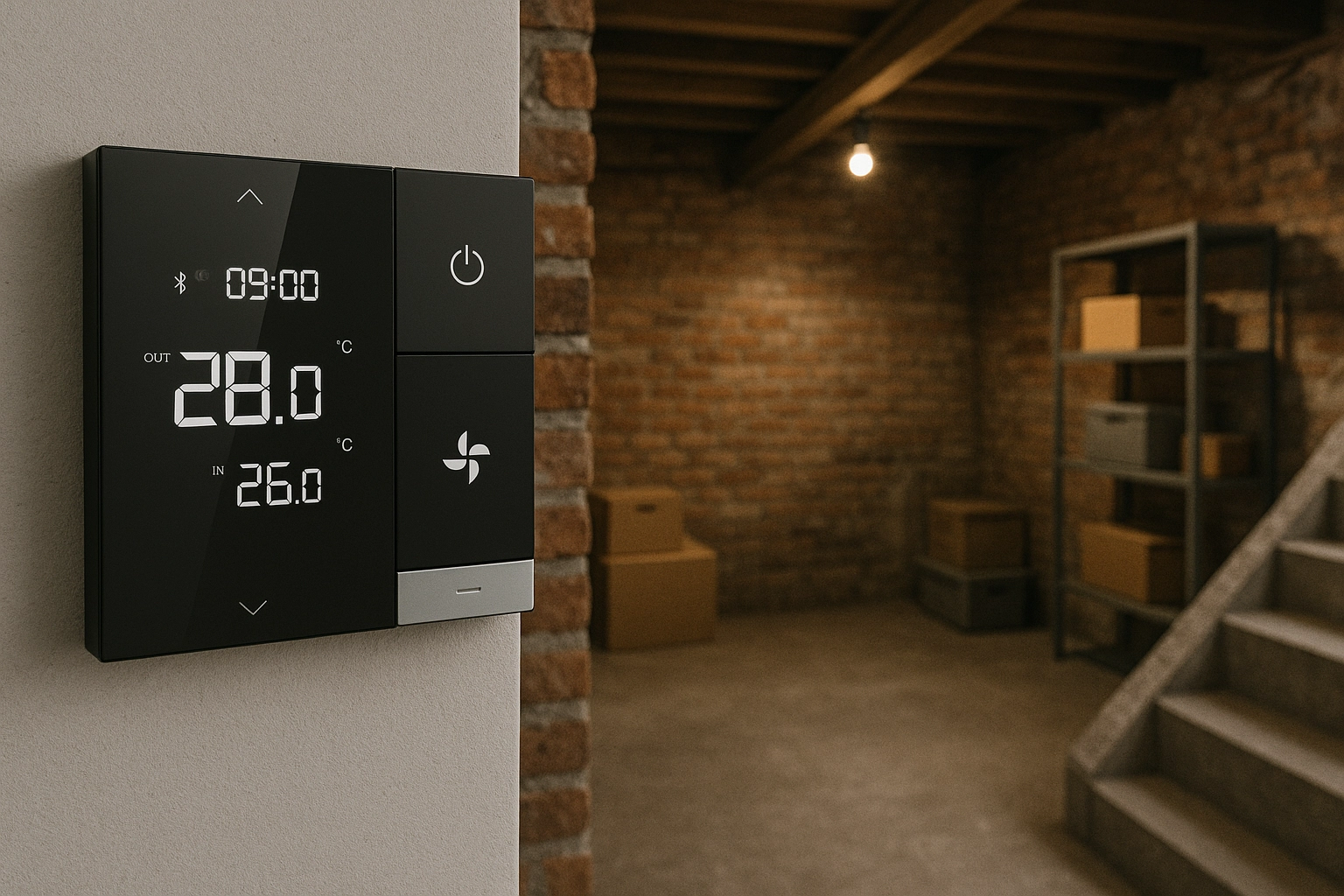

Вибір регуляторів вологості безпосередньо впливає на точність підтримання параметрів. Механічні гігростати мають точність ±5-7% RH і підходять для простих застосувань без жорстких вимог. Електронні регулятори забезпечують точність ±2-3% RH і підходять для більшості промислових застосувань. Прецизійні системи з точністю ±0,5-1% RH з компенсацією температурного впливу застосовуються для особливо чутливих процесів.
Модуляція потужності осушувача дозволяє підтримувати стабільні параметри і економити енергію. Для дезикантних осушувачів найефективнішими методами є байпасування частини повітря повз ротор і модуляція температури регенерації. Зниження температури регенерації з 140°C до 100°C зменшує енергоспоживання приблизно на 30%, але також знижує глибину осушення.
Правильне розміщення датчиків вологості критично важливе для роботи системи. Основні правила: датчик має бути розташований у представницькій точці приміщення, не ближче 1,5 м від дверей, вікон та вентиляційних отворів; не можна розміщувати датчик у повітряному потоці від осушувача; для великих приміщень необхідно використовувати кілька датчиків і усереднювати показання; для захисту від конденсації додаткові датчики розміщують на найхолодніших поверхнях.
Оптимізація витрат та типові помилки
Зменшення капітальних витрат досягається через мінімізацію вологісних навантажень (покращення герметичності приміщення, встановлення швидкісних дверей, використання матеріалів з низькою паропроникністю), оптимізацію рівнів контролю вологості (визначення мінімально необхідного рівня) та використання комбінованих систем для специфічних умов.
Для зниження операційних витрат ефективними є: рекуперація тепла від компресора холодильного осушувача або від процесу охолодження після регенерації в дезикантних системах; використання низькотемпературних джерел тепла для регенерації, таких як конденсатор холодильної системи або теплові насоси; сезонна оптимізація режимів роботи з коригуванням уставок у менш критичні періоди року.
Типові помилки проектування включають: недооцінку інфільтраційного навантаження, особливо для виробничих приміщень з частим відкриванням дверей, що може призвести до недостатньої продуктивності системи на 40-60%; вибір осушувача лише за каталоговою продуктивністю, без урахування реальних умов експлуатації, через що фактична продуктивність може бути на 30% нижче розрахункової; ігнорування взаємодії системи осушення з системами опалення/охолодження, що призводить до конфліктів управління та перевитрати енергії.
FAQ
Чому не можна специфікувати вологість лише у відсотках RH?
Відносна вологість залежить від температури, тому одне і те ж значення RH при різних температурах відповідає різній кількості вологи в повітрі. Для точних вимог необхідно вказувати абсолютну вологість або точку роси.
Яка практична межа точки роси для холодильних систем?
Холодильні осушувачі можуть забезпечувати точку роси не нижче 5-7°C, що відповідає приблизно 30-35% RH при кімнатній температурі. Для нижчих значень необхідно використовувати дезикантні системи.
Коли вигідно використовувати комбіновані системи?
Комбіновані системи економічно виправдані, коли необхідно підтримувати RH нижче 40% при звичайних температурах, або при роботі в холодних приміщеннях (нижче 10°C), а також коли важлива енергоефективність при низьких рівнях вологості.
Як правильно розмістити датчики вологості?
Датчики розміщують у представницьких точках приміщення, далеко від дверей, вікон та вентиляційних отворів, не в прямому потоці від осушувача. Для контролю конденсації додаткові датчики розміщують на найхолодніших поверхнях.
Який запас закладати на інфільтрацію у виробничих приміщеннях?
Для виробничих приміщень з регулярним відкриванням дверей рекомендується закладати запас 30-50% від розрахункового значення інфільтрації. При інтенсивному вантажообігу запас може сягати 70-100%.
Яка типова окупність добре спроектованої системи?
Для промислових об'єктів з високими вимогами до вологості (склади, виробництва) термін окупності добре спроектованої системи порівняно з базовим рішенням становить 1,5-3 роки. Основна економія досягається за рахунок зниження енергоспоживання та експлуатаційних витрат.
Висновки
П'ятиетапна методологія проектування систем осушення повітря забезпечує комплексний підхід, який дозволяє створювати економічно ефективні рішення. Послідовне проходження всіх етапів — від чіткого визначення мети до розробки оптимальної системи керування — мінімізує ризик помилок і забезпечує оптимальний баланс між капітальними та експлуатаційними витратами. Системний підхід дозволяє зменшити вартість обладнання до 40% і експлуатаційні витрати до 35%, одночасно гарантуючи точне дотримання необхідних параметрів мікроклімату.
