Канальні осушувачі MSHA(C) для басейнів: що це, як працюють і коли вони необхідні

Власники великих басейнів площею понад 50 м² часто стикаються з проблемою: настінний осушувач MBA-10G з продуктивністю 108 л/добу просто не справляється з великим об'ємом вологи. Результат – запотілі вікна, конденсат на стінах, розвиток грибка та цвілі, а в гіршому випадку – руйнування оздоблення та конструкцій. Оптимальне рішення для таких випадків – канальні підвісні осушувачі MSHA(C) із продуктивністю від 28 до 1000 л/добу.

Багато хто вважає, що канальний осушувач обов'язково потребує окремого технічного приміщення. Це міф! Серія MSHA(C) може бути встановлена безпосередньо за підвісною стелею у приміщенні басейну, якщо висота стелі дозволяє (від 3,2 метра для компактних моделей). У цій статті ми розберемо, що таке канальний осушувач, як він працює, які варіанти установки існують і для яких об'єктів ця система буде оптимальним вибором.

Що таке канальний осушувач? Принципова різниця

Настінний MBA-G проти канального MSHA(C)

Існують дві принципово різні філософії осушення басейнів:

Настінний осушувач MBA-G – це моноблок, який встановлюється на стіні безпосередньо в приміщенні басейну. Все обладнання знаходиться в одному корпусі, який видно в інтер'єрі. Він забирає вологе повітря з приміщення та повертає осушене повітря туди ж. Продуктивність таких моделей становить 53-108 л/добу, що підходить для басейнів площею до 50 м².

Канальний підвісний осушувач MSHA(C) – це установка, яка монтується приховано за підвісною стелею приміщення басейну (основний варіант) або в технічному приміщенні поруч, на горищі чи в підвалі. Він підключається до системи повітропроводів і залишається повністю невидимим – в інтер'єрі видно лише решітки в стелі або стінах. Осушувач забирає повітря через один повітропровід, осушує його і повертає через інший. Продуктивність – від 28 до 1000 л/добу для басейнів від 12 до 417 м².

Важливо розуміти: назва "канальний" означає лише те, що система працює через повітропроводи (канали), але не означає, що вона обов'язково має бути встановлена в окремій кімнаті. Візуальна аналогія: настінний осушувач – як віконний кондиціонер (все видно на стіні), а канальний – як мультизональна система кондиціонування (прихована за стелею).

Як виглядає система канального осушення

Система канального осушення MSHA(C) складається з наступних компонентів:

• Сам осушувач MSHA(C), розташований за стелею або в технічному приміщенні
• Повітропровід рециркуляційного повітря з приміщення басейну
• Повітропровід свіжого повітря з вулиці (унікальна особливість MSHA(C))
• Повітропровід подачі осушеного повітря назад в басейн
• Дренажна система для відведення конденсату
• Система управління (контролер на стіні в приміщенні басейну)

В інтер'єрі приміщення видимими залишаються лише решітки подачі та забору повітря в стелі або стінах, а також компактна панель управління. Схема роботи виглядає так: вологе повітря (75%) з приміщення басейну → через решітку в стелі → по повітропроводу → в осушувач MSHA(C) → осушення + підмішування свіжого повітря → по повітропроводу → через решітку назад у приміщення → сухе повітря (55%).

Як працює MSHA(C)? Покроковий процес

Процес осушення в системі MSHA(C) відбувається в кілька етапів:

Крок 1: Забір повітря. Відбувається забір двох потоків: перший – рециркуляційне повітря з приміщення басейну (вологе, тепле, 70-80% вологості), другий – свіже повітря з вулиці (може бути холодне і сухе).

Крок 2: Фільтрація. Повітря проходить через три ступені фільтрації:

• G4-фільтр – уловлює великі частинки: пил, волосся, комах
• F7-фільтр – затримує середні частинки, ефективність 97% для PM2.5, пилку, спор
• HEPA H13-фільтр (опція) – затримує 99,5% найдрібніших частинок, алергенів, бактерій

Крок 3: Змішування потоків. Два потоки (рециркуляційний та свіжий) змішуються. Пропорція регулюється клапаном свіжого повітря, зазвичай це 60-70% рециркуляційного та 30-40% свіжого повітря.

Крок 4: Осушення. Змішане повітря проходить через холодний випарник. Температура падає нижче точки роси, волога конденсується і стікає в дренаж. Повітря стає холодним і сухим.

Крок 5: Нагрів. Холодне сухе повітря проходить через гарячий конденсатор, нагрівається до комфортної температури (28-30°C). При цьому відносна вологість падає до 50-55%.

Крок 6: Додаткова обробка (опції). УФ-лампа вбиває бактерії, віруси, спори цвілі. Іонізатор насичує повітря негативними іонами ("повітряні вітаміни").

Крок 7: Подача в приміщення. Сухе, тепле, очищене повітря через повітропровід повертається в приміщення басейну, рівномірно розподіляючись через решітки в стелі або стінах.

Унікальні технології MSHA(C). Чому це не просто потужний осушувач?

Підмішування свіжого повітря

Головна особливість MSHA(C) – можливість підмішування свіжого повітря. Проблема звичайних осушувачів у тому, що вони працюють тільки на рециркуляції – ганяють один і той же повітря по колу. У результаті накопичується CO2, запах хлору, немає притоку кисню, повітря стає затхлим навіть при низькій вологості.

MSHA(C) має два входи: один для рециркуляційного повітря з басейну, інший для свіжого повітря з вулиці. Клапан свіжого повітря, керований контролером, забезпечує, що 30-40% повітря постійно оновлюється. Таким чином, відбувається не просто осушення, а ще й вентиляція одночасно.

Навіщо це потрібно? Забезпечується видалення CO2 (особливо важливо для закритих басейнів), видалення парів хлору (здоров'я), приток кисню (комфорт, свіжість повітря). Аналогія: звичайний осушувач – це закрита кімната з осушувачем, а MSHA(C) – це кімната з осушувачем плюс прочинене вікно, але без втрати тепла.

Триступінчаста фільтрація

Канальні осушувачі MSHA(C) забезпечують медичний рівень чистоти повітря завдяки системі триступінчастої фільтрації:

• G4 + F7 – стандартна комплектація, забезпечує базову та середню очистку, достатню для більшості об'єктів
• HEPA H13 – опціональний фільтр медичного класу, що затримує 99,5% частинок PM2.5

HEPA-фільтрація критично важлива для астматиків, алергіків, комерційних об'єктів з відповідальністю перед клієнтами, дитячих басейнів та реабілітаційних центрів.

УФ-лампа та іонізатор

Для боротьби з невидимими мікроорганізмами у MSHA(C) застосовуються дві технології:

• УФ-лампа (UV-C, довжина хвилі 253,7 нм) руйнує ДНК бактерій, вірусів, спор цвілі. Встановлена перед HEPA-фільтром, вона стерилізує повітря до його потрапляння в приміщення. Особливо важливо для попередження легіонели ("хвороба легіонерів").
• Іонізатор генерує негативні іони ("повітряні вітаміни"). Науково доведено, що це покращує самопочуття. Іони зв'язують дрібні частинки, які потім легше фільтруються. Створює ефект свіжості, як після грози.

Гідрофобне покриття теплообмінника Blue Coating

Басейн створює агресивне середовище: волога + хлор + солі. Звичайний алюмінієвий теплообмінник іржавіє за 2-3 роки, а ремонт коштує 60-70% вартості нового обладнання. В осушувачах MSHA(C) використовується технологія Blue Coating – гідрофобне покриття мідних трубок і алюмінієвих пластин теплообмінника. Це забезпечує захист від корозії та термін служби понад 10 років.

Дренаж з позитивним тиском

Унікальна конструкція системи дренажу: піддон конденсату розташований за потоком повітря, тож тиск повітря природним чином виштовхує воду в дренаж. Вода не застоюється, немає запаху, бактерій і цвілі в піддоні. Матеріал піддону – нержавіюча сталь SUS304 (медичного призначення), яка не іржавіє.

Лінійка MSHA(C): одинадцять моделей для будь-якого об'єкта

Малі моделі (220В, однофазні)

Для великих приватних басейнів підходять компактні моделі з живленням 220В і простим підключенням:

Висота для установки за підвісною стелею: від 3,2 до 3,5 м мінімум (з урахуванням зазорів).

Середні та великі моделі (380В, трифазні)

Для дуже великих приватних та комерційних об'єктів пропонуються потужні моделі з трифазним живленням:

Висота для установки за стелею: від 3,8 до 4 м мінімум. Переважно для комерційних об'єктів: готелів, фітнес-центрів, санаторіїв, дуже великих приватних басейнів.

Як обрати модель

Швидка формула розрахунку:

• Продуктивність (л/год) = Площа дзеркала води (м²) × 0,1
• Продуктивність (л/добу) = Продуктивність (л/год) × 24

Приклад: басейн 10×8м = 80 м². 80 × 0,1 = 8 л/год. 8 × 24 = 192 л/добу. Потрібна модель MSHA(C)250 (250 л/добу) з запасом.

Важливо додавати 15-20% запасу, якщо: температура води понад 28°C, активне використання щодня понад 4 години, є джакузі або душові в приміщенні, погана теплоізоляція.

Для яких об'єктів створені канальні підвісні системи?

Великі приватні басейни

Канальні підвісні осушувачі ідеально підходять для великих приватних басейнів понад 50 м² з високими стелями. Типові об'єкти:

• Елітні котеджі з високими стелями (3,5-5 м)
• Басейни в цокольних поверхах з висотою понад 3,5 м
• Прибудови до будинків зі спортивними басейнами
• Таунхаузи з сучасною архітектурою

Чому канальні підвісні, а не настінні MBA-10G? Настінні моделі з продуктивністю 108 л/добу часто недостатні для таких об'єктів. Крім того, естетика відіграє важливу роль – в елітному інтер'єрі не хочеться бачити громіздке обладнання на стіні. За наявності висоти для установки за підвісною стелею не потрібно виділяти окреме приміщення. Рекомендовані моделі: MSHA(C)100-250.

Якщо висота стелі недостатня (менше 3,5 м), але є технічне приміщення поруч, можливі варіанти установки в підвалі (якщо басейн на першому поверсі), на горищі/мансарді, або в сусідньому техприміщенні (котельній, коморі).

Комерційні басейни

Для комерційних басейнів у готелях, фітнес-центрах, санаторіях канальні системи – фактично єдине правильне рішення. Специфіка таких об'єктів:

• Висока навантаження – десятки людей на день
• Жорсткі вимоги СанПіН до якості повітря
• Відповідальність перед клієнтами
• Робота 24/7 без зупинок

Канальні системи забезпечують необхідну потужність (250-1000 л/добу), HEPA-фільтрацію для захисту здоров'я клієнтів, УФ-стерилізацію для боротьби з легіонелою, підмішування свіжого повітря згідно з нормами СанПіН. Невидимість обладнання створює професійний вигляд приміщення. Установка зазвичай відбувається в технічному приміщенні, так як комерційні об'єкти вже мають відповідну інфраструктуру. Рекомендовані моделі: MSHA(C)250-1000.

Спортивні комплекси та реабілітаційні центри

Спортивні басейни мають свої особливості: великі розміри (25×10м, 25×12,5м), висока вологість через інтенсивне використання, наявність трибун і роздягалень, багато людей, додаткова волога від душових. Висота стель зазвичай 4-6м дозволяє встановлення за підвісною стелею або в технічному приміщенні. Рекомендовані моделі: MSHA(C)500-1000.

Для реабілітаційних центрів і дитячих басейнів критичними вимогами є максимальна чистота повітря, тому HEPA-фільтр, УФ-стерилізація та підмішування свіжого повітря стають не опціями, а необхідністю. Це забезпечує низький рівень хлору в повітрі. Рекомендовані моделі: MSHA(C)180-500 залежно від розміру.

Коли канальний MSHA(C) виправданий? Критерії прийняття рішення

По розміру басейну

✓ Канальний осушувач потрібен, якщо площа дзеркала води понад 50 м². В такому випадку настінний MBA-10G (108 л/добу) не справляється, і потрібна продуктивність понад 120 л/добу.

✗ Канальний осушувач не потрібен, якщо площа менше 50 м². Для таких басейнів достатньо настінного MBA-G, і використання каналки буде переплатою за обладнання і монтаж.

По висоті приміщення або наявності техприміщення

✓ Канальний осушувач можливий, якщо хоча б один з варіантів виконується:

• Варіант А: Висота приміщення дозволяє установку за підвісною стелею
  • MSHA(C)28-60: висота стелі від 3,2 м
  • MSHA(C)100-140: висота стелі від 3,5 м
  • MSHA(C)180+: висота стелі від 3,8 м
• Варіант Б: Є місце для установки поруч (техприміщення, котельна, комора, підвал, горище/мансарда), і можна провести повітропроводи (відстань менше 20 м)

✗ Канальний осушувач не підходить, якщо висота стелі менше 3,2 м, немає приміщення поруч, неможливо провести повітропроводи (ремонт завершений, стеля низька, штробити дорого).

Розвінчання міфу: багато хто думає, що канальний осушувач неможливо встановити, бо немає техприміщення. Але якщо висота стелі понад 3,5 м – це цілком можливо за підвісною стелею!

По вимогам до естетики

✓ Канальний осушувач підходить, якщо:

• Елітний інтер'єр, в якому не хочете бачити обладнання
• Дизайнерський проект, де нічого не повинно вибиватися
• Комерційний об'єкт, де важливий професійний вигляд
• Потрібен мінімалізм – тільки решітки в стелі

Настінний осушувач варто вибрати, якщо естетика не критична, і ви готові бачити компактний блок на стіні (сучасний стиль, де техніка є частиною інтер'єра).

По бюджету

Канальний осушувач дорожчий:

• Обладнання MSHA(C) в 2-3 рази дорожче MBA-G аналогічної продуктивності
• Монтаж (повітропроводи, підвісна стеля) в 2-4 рази дорожчий
• Строки: 3-7 днів монтажу проти 2-4 годин для настінного

✓ Канальний осушувач виправданий, якщо:

• Комерційний об'єкт (окупиться через уникнення проблем)
• Елітна нерухомість (естетика важливіша за вартість)
• Великий басейн (немає альтернатив, настінні не справляться)
• Вже плануєте підвісну стелю (додаткові витрати мінімальні)

По типу живлення

Важливо враховувати доступне електроживлення:

• MSHA(C)28-140: 220В, є в будь-якому будинку, просте підключення (для приватних об'єктів)
• MSHA(C)180-1000: 380В, потрібна трифазна мережа, підключення дорожче (для комерційних об'єктів)

Порада: якщо басейн 50-80 м² і є тільки 220В, розгляньте MSHA(C)140 замість двох MBA-10G.

Варіанти установки MSHA(C). Де можна розмістити?

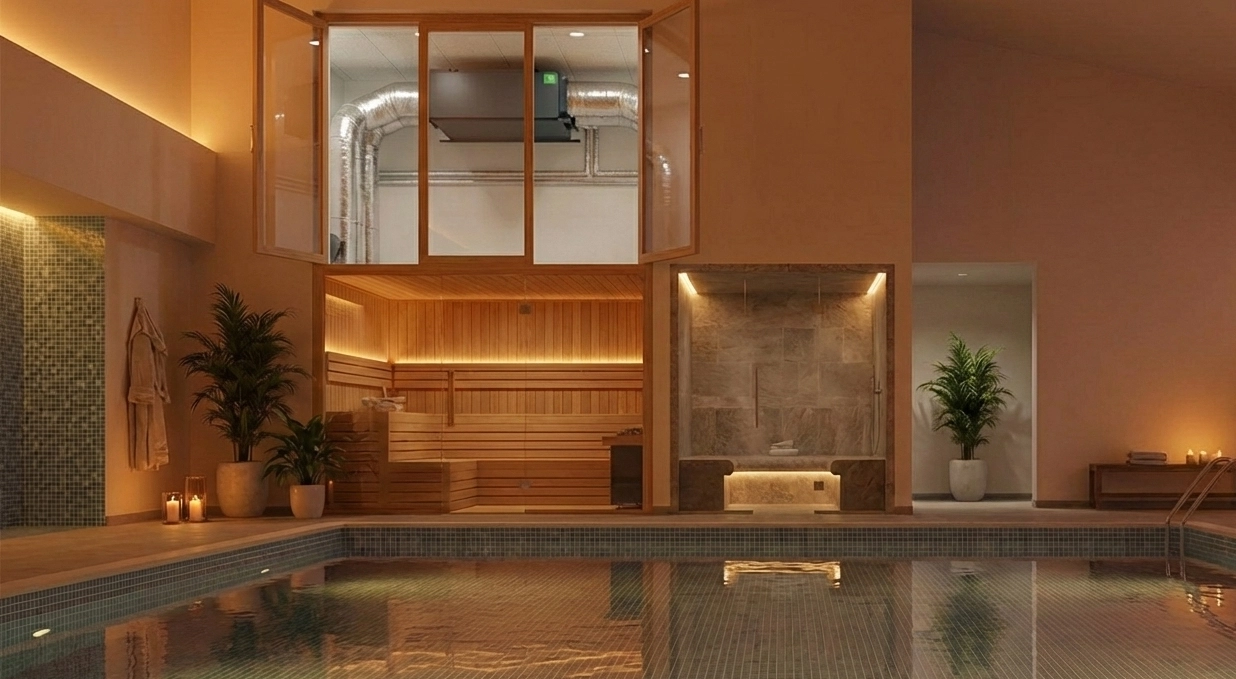

Варіант А: За підвісною стелею

Основний варіант для приватних басейнів має такі переваги:

• Не потрібно окреме приміщення
• Короткі повітропроводи, дешевший монтаж
• Простий доступ для обслуговування через знімні панелі
• Ідеально для нових об'єктів, що закладається одразу в проект

Розрахунок необхідної висоти: мінімальна висота приміщення = висота осушувача + 300 мм (зазор зверху) + 200 мм (товщина стелі) + 2500 мм (чиста висота приміщення).

Що потрібно передбачити:

• Підвісну стелю зі знімними панелями для обслуговування
• Місце для повітропроводів (зазвичай у тому ж міжстельовому просторі)
• Дренажну трубу в стіну або підлогу
• Електроживлення
• Шумоізоляцію стелі (опціонально для зниження 35-55 дБ до мінімуму)

Ідеально підходить для: нового будівництва (закладається в проект), реконструкції зі заміною стелі, елітних котеджів з високими стелями, приватних басейнів 50-100 м².

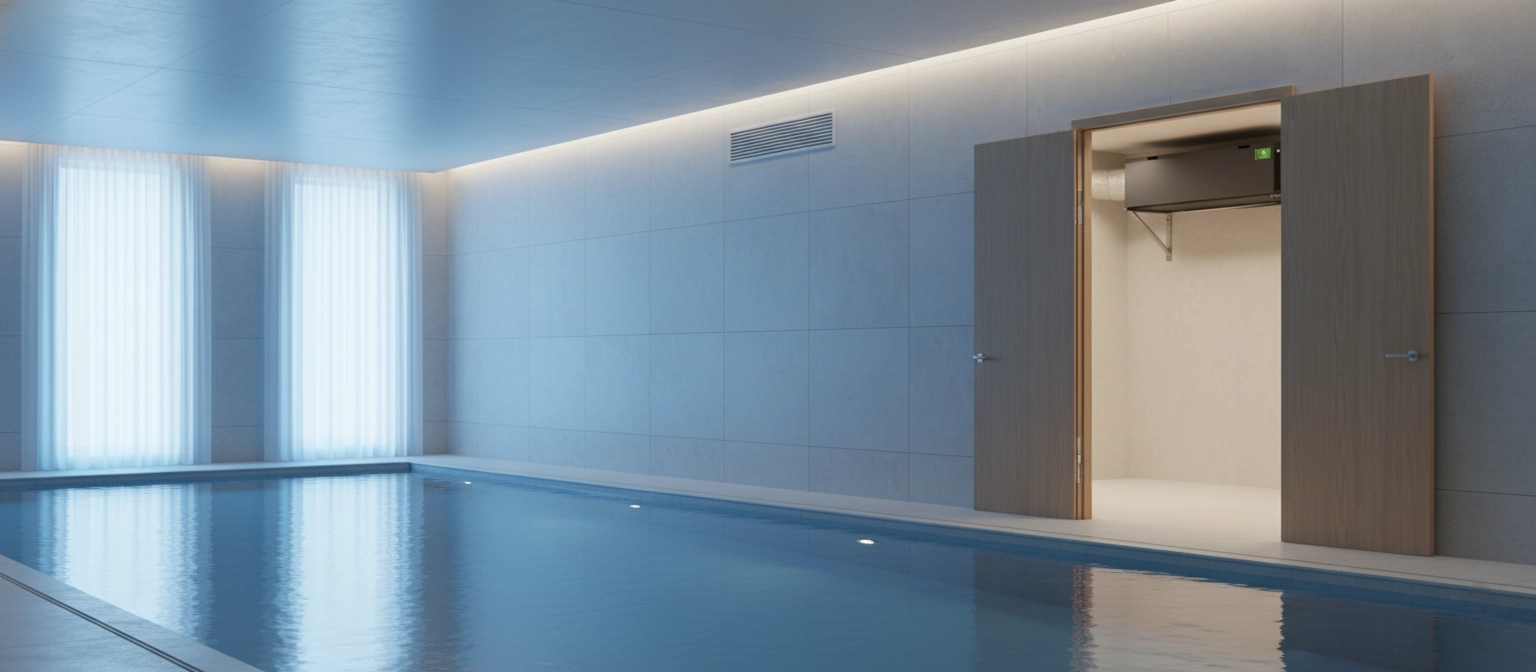

Варіант Б: В окремому технічному приміщенні

Цей варіант слід обрати, коли:

• Висота стелі менше 3,2 м (не поміщається за стелею)
• Є підходяще приміщення поруч (котельна, комора, підсобка)
• Об'єкт комерційний (зазвичай є інфраструктура)
• Хочете мінімізувати шум у приміщенні басейну

Вимоги до приміщення:

• Площа: від 3 м² (MSHA(C)28) до 15 м² (MSHA(C)1000)
• Доступ для обслуговування (двері мінімум 80 см)
• Вентиляція (компресор виділяє тепло)
• Освітлення
• Захист від замерзання взимку (температура понад 10°C)
• Відстань до басейну бажано менше 20 м (довжина повітропроводів)

Переваги:

• Повна ізоляція шуму (35-55 дБ залишається в техприміщенні)
• Зручне обслуговування (відкрив двері – повний доступ)
• Не залежить від висоти стелі басейну

Недоліки:

• Потрібно виділити приміщення (не завжди можливо)
• Довгі повітропроводи (дорожчий монтаж)

Варіант В та Г: На горищі або в підвалі

Установка на горищі/мансарді підходить, коли басейн на першому поверсі, зверху є горище, і відстань до басейну менше 20 м (повітропроводи проходять вертикально). Вимоги: утеплення горища (температура понад 10°C взимку), або використання тільки в теплий сезон, або установка моделі з роботою при низьких температурах. Переваги: використання "мертвого" простору і повна ізоляція шуму.

Установка в підвалі доцільна, коли басейн на першому поверсі, під ним є підвал, і є можливість провести повітропроводи вгору. Вимоги: сухий підвал (не затоплюється), вентиляція, дренаж (вода повинна йти самопливом або насосом вгору). Переваги: скрита установка та ізоляція шуму. Недолік: проблеми з дренажем (вода стікає вниз, а злив часто вище – потрібен насос).

Порівняння варіантів установки

Відмінність MSHA(C) від настінних MBA-G. Зведена таблиця

Висновок: MBA-G підійде для 90% приватних басейнів до 50 м² завдяки простоті, доступності та достатній потужності. MSHA(C) розрахований на великі (понад 50 м²) і комерційні басейни, де важливі висока продуктивність, естетика та якість повітря.

Часті питання про канальні осушувачі MSHA(C)

Що таке канальний осушувач простими словами?

Це потужна система осушення, яка встановлюється скрито (за підвісною стелею або в окремому приміщенні) і підключається до басейну через повітропроводи. В приміщенні видно тільки решітки подачі повітря, а саме обладнання залишається невидимим.

Чи обов'язково потрібне окреме технічне приміщення для канального осушувача?

Ні, це поширений міф. MSHA(C) можна встановити за підвісною стелею приміщення басейну, якщо висота дозволяє (від 3,2 м для малих моделей, від 3,5 м для середніх). Окреме приміщення — це альтернатива, а не вимога.

Яка висота стелі потрібна для установки канального осушувача?

Залежить від моделі: MSHA(C)28-60 вимагають 3,2-3,3 м, MSHA(C)100-140 вимагають 3,5 м, MSHA(C)180+ вимагають 3,8-4 м. Це з урахуванням зазорів і міжстельового простору.

Чим канальний осушувач відрізняється від настінного?

Настінний висить на стіні в приміщенні (як кондиціонер), а канальний схований за стелею або в техприміщенні (повітря йде по повітропроводах). Канальні потужніші (до 1000 л/добу проти 108 л/добу), мають підмішування свіжого повітря і HEPA-фільтрацію.

Для якого розміру басейну потрібен канальний осушувач?

Зазвичай для басейнів понад 50 м². Якщо площа менша, достатньо настінного MBA-G. Втім, канальні осушувачі є і для малих басейнів від 12 м² (MSHA(C)28), якщо критична естетика або потрібно підмішування свіжого повітря.

Що таке підмішування свіжого повітря в MSHA(C)?

MSHA(C) має два входи: один забирає повітря з басейну (рециркуляція, 60-70%), другий – з вулиці (свіже, 30-40%). Вони змішуються, в результаті відбувається не тільки осушення, але й постійне оновлення повітря, видалення CO2 і хлору без відкривання вікон.

Чи можна встановити канальний осушувач, якщо ремонт уже зроблений?

Якщо висота стелі дозволяє (понад 3,5 м), можна зробити підвісну стелю і встановити осушувач за нею. Якщо стеля низька, технічно можна прокладати повітропроводи в штробах, але це дорого. Краще планувати установку на етапі проектування.

Чи потрібна HEPA-фільтрація для басейну?

Для приватних басейнів це опція, що підвищує комфорт та захищає здоров'я (особливо при астмі, алергіях). Для комерційних об'єктів HEPA H13 настійно рекомендується – вона видаляє 99,5% бактерій, вірусів, алергенів, що особливо важливо для дитячих басейнів і реабілітаційних центрів.

Скільки коштує установка канального осушувача?

Вартість залежить від варіанту монтажу: за підвісною стелею дешевше (короткі повітропроводи), в окремому приміщенні дорожче (довгі повітропроводи). В середньому монтаж триває 3-7 днів і коштує в 2-4 рази дорожче, ніж настінного. Але для великих басейнів це єдине ефективне рішення.

Який рівень шуму у канального осушувача?

В приміщенні басейну – практично нульовий. Осушувач генерує 35-55 дБ, але він знаходиться за стелею або в техприміщенні. В басейні чути тільки тихий шум повітря з решіток (як від звичайної вентиляції) близько 10-15 дБ. Можна комфортно знаходитись і навіть спати поруч.

В чому перевага MSHA(C) перед іншими канальними осушувачами?

Підмішування свіжого повітря (унікальна технологія), триступенева фільтрація з HEPA, УФ-лампа, іонізатор, гідрофобне Blue Coating теплообмінника, широка лінійка (11 моделей від 28 до 1000 л/добу), компактні розміри для установки за стелею.

Висновки

Канальні підвісні осушувачі MSHA(C) – це ідеальне рішення для великих та комерційних басейнів з продуктивністю від 28 до 1000 л/добу. Важно розуміти, що для їх встановлення не обов'язково потрібне окреме технічне приміщення – можна розмістити за підвісною стелею, якщо висота понад 3,2 метра.

Ключові переваги цих систем: висока продуктивність, унікальна функція підмішування свіжого повітря, скрита установка (в інтер'єрі видно лише решітки), HEPA-фільтрація, УФ-стерилізація та іонізатор. Такі системи виправдані для басейнів площею понад 50 м², приміщень з висотою стелі від 3,2 метра або за наявності окремого технічного приміщення.

Лінійка MSHA(C) покриває басейни площею від 12 до 417 м², що робить її універсальним рішенням для об'єктів різного призначення – від елітних приватних до великих комерційних.

Для безкоштовної консультації з підбору моделі, розрахунку необхідної висоти стелі та визначення оптимального варіанту установки зверніться до нас за телефоном або через форму зворотного зв'язку внизу сторінки. Mycond – лідер у сегменті осушення, який пропонує комплексне, сучасне та енергоефективне рішення для управління мікрокліматом вашого басейну.
