4-ходові касетні фанкойли серії MCFK-A2/4

Ідеально підходить для приміщень, де естетика і тиша мають першорядне значення. Плавний і рівномірний розподіл повітря створює природний мікроклімат. Технологія, яка працює на вас, тихо і бездоганно.

Потужність охолодження: 2 ... 17.6 кВт

Опалювальна потужність: 2.8 ... 25,5 кВт

Бажаєте купити чи маєте запитання?

4-ходові касетні фанкойли серії MCFK-A2/4

Завдяки широкому діапазону холодо- та теплопродуктивності ці фанкойли можна використовувати в приміщеннях будь-якого розміру, а стильний, елегантний дизайн декоративної панелі впишеться в будь-який інтер'єр.

MCFK-A2/4 in the office space

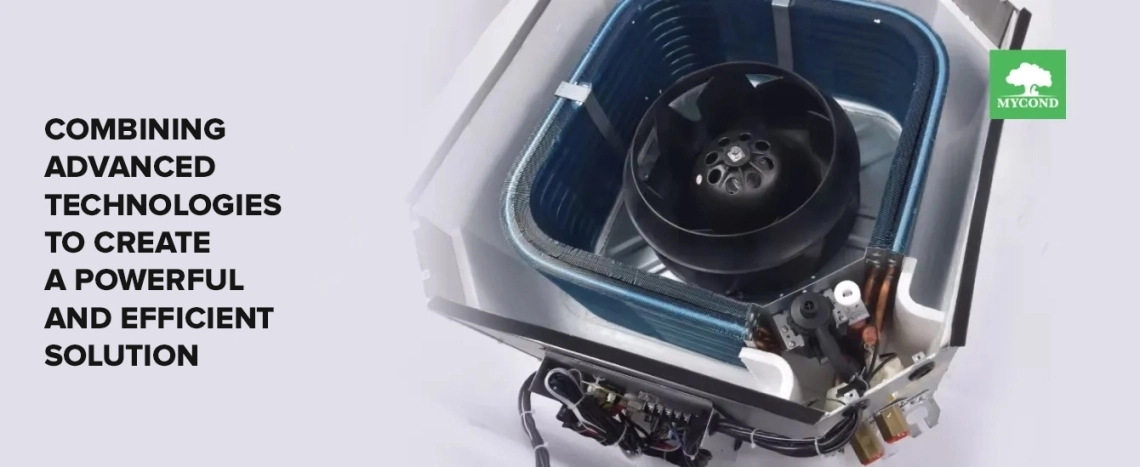

Combining advanced technologies to create a powerful and efficient solution

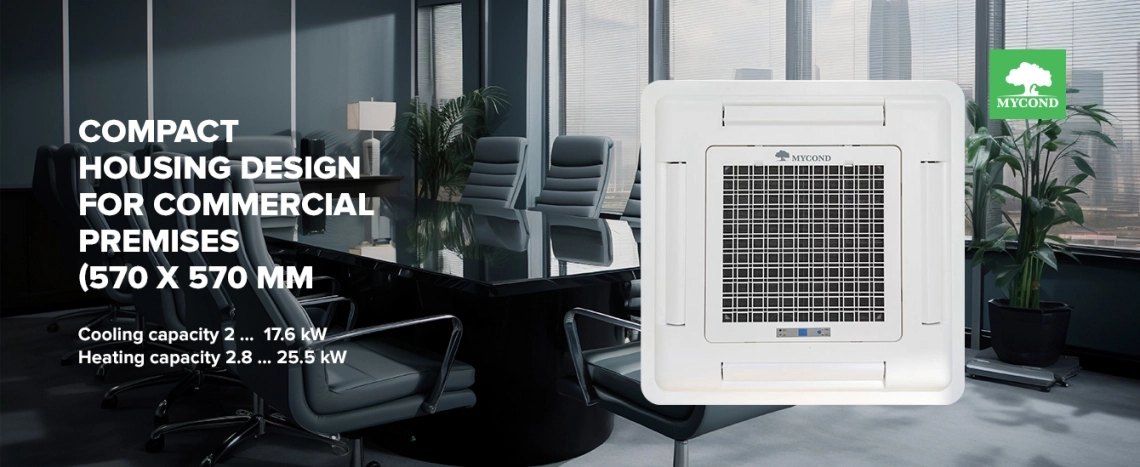

Compact housing design for commrcial premises

Особливості та переваги:

Корпус виготовлений з оцинкованої сталі і оснащений повітроводами з формованого полістиролу, які забезпечують ефективний потік повітря і мають достатню товщину для надійної тепло- і шумоізоляції.
Панель має сучасний дизайн, виготовлена з міцного ABS-пластика, оснащена знімним повітряним фільтром, який можна мити, і функцією автоматичного коливання повітряного потоку.
Колесо виготовляється за допомогою одноциклового процесу лиття, без зварних з'єднань між лопатями вентилятора та торцевою/конічною пластиною, що забезпечує ідеальний баланс. Антивібраційна прокладка на маточині зменшує шум і вібрацію від коліс і двигуна. Кожне колесо точно збалансоване з допуском менше 0,5 мм/с.
Теплообмінник виготовлений з мідних трубок і алюмінієвих пластин із захисним синім покриттям, що забезпечує високу ефективність теплопередачі. Кожен теплообмінник перевіряється на герметичність під тиском 16 бар (1,6 МПа).
Піддон виготовлений зі спіненого полістиролу високої щільності за технологією термоформування, має захисне ПВХ-покриття, оснащений дренажним насосом і запобіжним поплавковим клапаном.

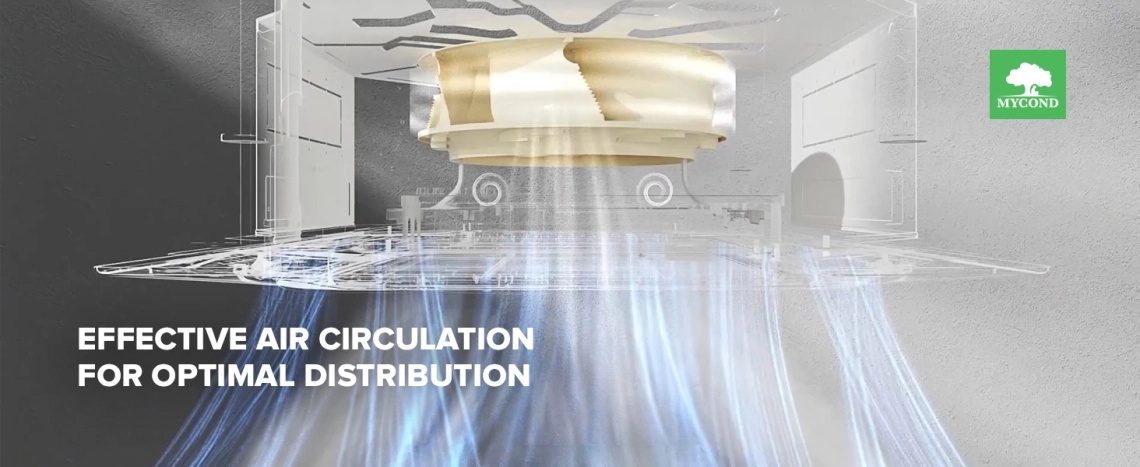

Effective air circulation for optimal distribution

Інфрачервоний пульт дистанційного керування*

Базове керування фанкойлами
Настінний контролер з Wi-Fi**
Розширене керування фанкойлом

^*в^{комплект поставки}
^{**купується}^окремо

Infrared remote control

Perfect ceiling installation

Технічні характеристики	Одиниці виміру	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-045-A2	MCFK-056-A2
Витрата повітря H/M/L	^м3/год	340/280/180	510/390/260	680/520/350	850/639/430	1020/790/520
Загальна холодопродуктивність H/M/L	кВт	1800/1485/954	2700/2061/1377	3600/2754/1854	4500/3384/2277	5400/4185/2754
Чутлива холодопродуктивність H/M/L	кВт	1350/1114/716	2025/1546/1033	2700/2066/1391	3375/2538/1708	4050/3139/2066
Загальна теплова потужність	кВт	2700/2228/1431	4050/3092/2066	5400/4131/2781	6750/5076/3416	8100/6278/4131
Живлення	В/Ф/Гц	220/1/50
Вентилятор і двигун
Тип вентилятора		Відцентрове вентиляторне колесо
Розмір вентилятора		F315			F380
Тип двигуна		Двигун змінного струму
Вхідна потужність	кВт	39	52	62	76	96
Ступінь захисту IP в двигуні		IP20	IP20	IP20	IP20	IP20
Клас ізоляції двигуна		B	B	B	B	B
Деталі котушки
Матеріал трубки		Мідна труба
Зовнішній діаметр труби	мм	Стандартний - 9.52
Товщина труби	мм	0.3	0.3	0.3	0.3	0.3
Площа	^m2	4.65	4.65	9.3	13.4	13.4
Розмір котушки (В*Ш)	мм	200*21.65		200*43.3	225*43.3
Матеріал ребер		0.гідрофільна крихта 105 мм
Тип ребер		Ребра жалюзійного типу
Відстань між ребрами	мм	2	2	2	2	2
Трубопровідна система "Ряди-2"		2	2	2	2	2
Тираж		2 з 2 на виході			4 з 4 на виході
Максимальний робочий тиск	МПа	1.6	1.6	1.6	1.6	1.6
Підключення
ВХІД/ВИХІД	мм	3/4"	3/4"	3/4"	3/4"	3/4"
Злив	мм	26	26	26	26	26
Корпус пристрою
матеріал корпусу		Оцинкована сталь
Товщина матеріалу	мм	0.8	0.8	0.8	0.8	0.8
Зливний лоток		Пінополістирол високої щільності
Дренажний насос		Стандартна модель PSB-7 з напором 700 мм (опція з напором 1200 мм)
Ізоляційний матеріал		XPE	XPE	XPE	XPE	XPE
Товщина ізоляції	мм	5	5	5	5	5
Фільтр
Тип		Первинний фільтр
Матеріал		ABC+нейлон
Товщина		12	12	12	14	14
Розмір	мм	350*333			430*407
Для всіх розмірів блок-панелей
Розмір нетто (ВШД)	мм	68068030			83083030
Розмір упаковки (ВШД)	мм	72072075			86086075
Вага нетто/брутто	кг	2.3/3.7			3.5/5.2
Для всіх типорозмірів блок-корпусу
Розмір нетто (ВШД)	мм	580580250			705705290
Розмір упаковки (ВШД)	мм	675675270			800800310
Вага нетто/брутто	кг	17.7/19.3			21.5/23.8
Рівень звукового тиску на відстані 1 м H/M/L	дБ	37/35/29	39/37/31	41/37/30	43/39/32	45/37/34
Вага одиниці виміру	кг	20	20	20	25	25

Технічні характеристики	Одиниці виміру	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Витрата повітря H/M/L	^м3/год	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Загальна холодопродуктивність H/M/L	кВт	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Чутлива холодопродуктивність H/M/L	кВт	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Загальна теплова потужність	кВт	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Живлення	В/Ф/Гц	220/1/50
Вентилятор і двигун
Тип вентилятора		Відцентрове вентиляторне колесо
Розмір вентилятора		F380	F476			F530
Тип двигуна		Двигун змінного струму
Вхідна потужність	кВт	132	152	189	220	330
Ступінь захисту IP в двигуні		IP20	IP20	IP20	IP20	IP20
Клас ізоляції двигуна		B	B	B	B	B
Деталі котушки
Матеріал трубки		Мідна труба
Зовнішній діаметр труби	мм	Стандартний - 9.52
Товщина труби	мм	0.3	0.3	0.3	0.3	0.3
Площа	^m2	13.4	19.7	19.7	19.7	27.1
Розмір котушки (В*Ш)	мм	225*43.3	250*43.3
Матеріал ребер		0.гідрофільна крихта 105 мм
Тип ребер		Ребра жалюзійного типу
Відстань між ребрами	мм	2	2	2	2	2
Трубопровідна система "Ряди-2"		2	2	2	2	2
Тираж		4 з 4 на виході		5 з 5 на виході
Максимальний робочий тиск	МПа	1.6	1.6	1.6	1.6	1.6
Підключення
ВХІД/ВИХІД	мм	3/4"	3/4"	3/4"	3/4"	3/4"
Злив	мм	26	26	26	26	26
Корпус пристрою
матеріал корпусу		Оцинкована сталь
Товщина матеріалу	мм	0.8	0.8	0.8	0.8	0.8
Зливний лоток		Пінополістирол високої щільності
Дренажний насос		Стандартна модель PSB-7 з напором 700 мм (опція з напором 1200 мм)
Ізоляційний матеріал		XPE	XPE	XPE	XPE	XPE
Товщина ізоляції	мм	5	5	5	5	5
Фільтр
Тип		Первинний фільтр
Матеріал		ABC+нейлон
Товщина		14	14	14	14	14
Розмір	мм	430*407	556*540			644*638
Для всіх розмірів блок-панелей
Розмір нетто (ВШД)	мм	83083030	98098030			1140114030
Розмір упаковки (ВШД)	мм	86086075	1010101075			1170117075
Вага нетто/брутто	кг	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Для всіх типорозмірів корпусів блоків
Розмір нетто (ВШД)	мм	706706290	832832290			960960290
Розмір упаковки (ВШД)	мм	800800310	925925310			10541054320
Вага нетто/брутто	кг	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Рівень звукового тиску на відстані 1 м H/M/L	дБ	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Вага одиниці продукції	кг	25	32	32	32	45.4

Номінальні умови випробувань:
Охолодження: температура повітря на вході +27 °C ST/+19,5 °C MT, температура води на вході +7 °C, температура води на виході +12 °C.
Нагрівання: температура повітря на вході +21 °C, температура води на вході +60 °C, витрата води така ж, як і для охолодження.
Вимірювання рівня звукового тиску проводиться у звукоізольованому приміщенні, контрольна точка розташована на 1,5 м нижче вертикальної осі установки.
