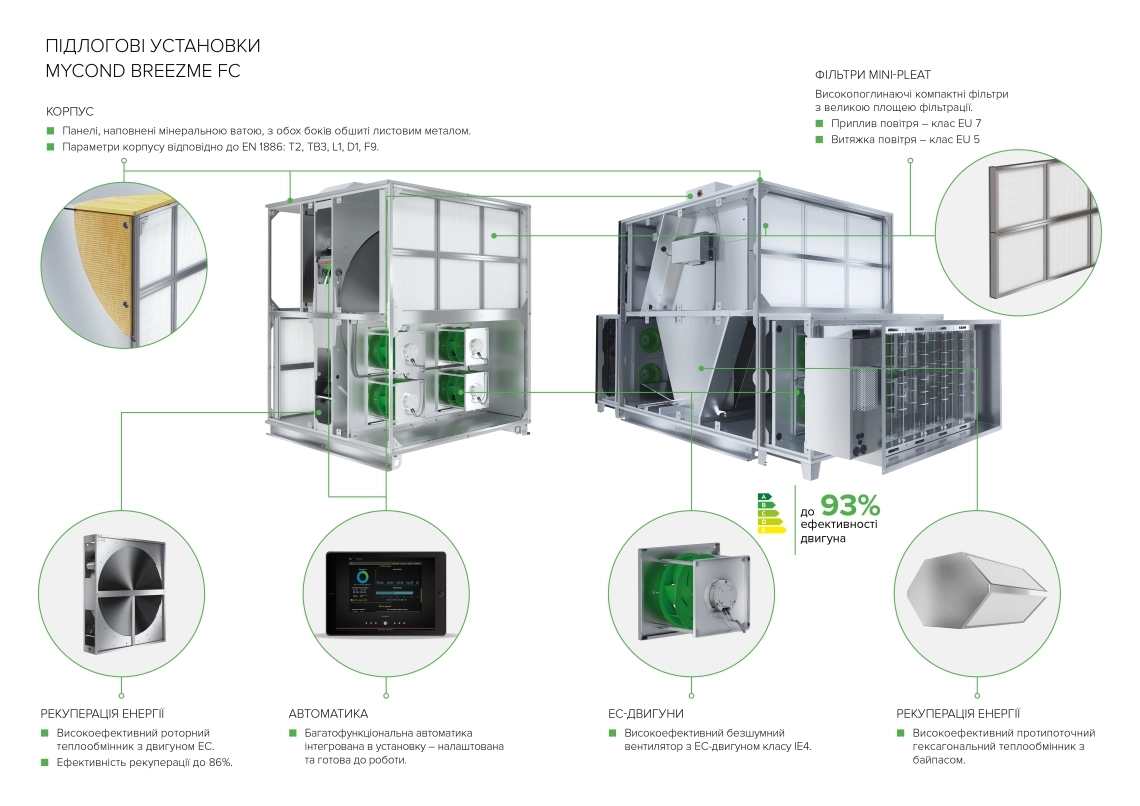

Високопоглинаючі компактні фільтри з великою площею фільтрації.
Приплив - клас ЄС 7
Витяжка - клас ЄС 5
Панелі, заповнені мінеральною ватою, закриті з обох боків листовим металом.
Параметри корпусу відповідно до EN 1886: T2, TB3, L1, D1, F9.
Високоефективний протитечійний шестигранний теплообмінник з байпасом.
Ефективність рекуперації до 90%.
Багатофункціональна автоматика, інтегрована в вентиляційну установку - налаштована і готова до роботи.

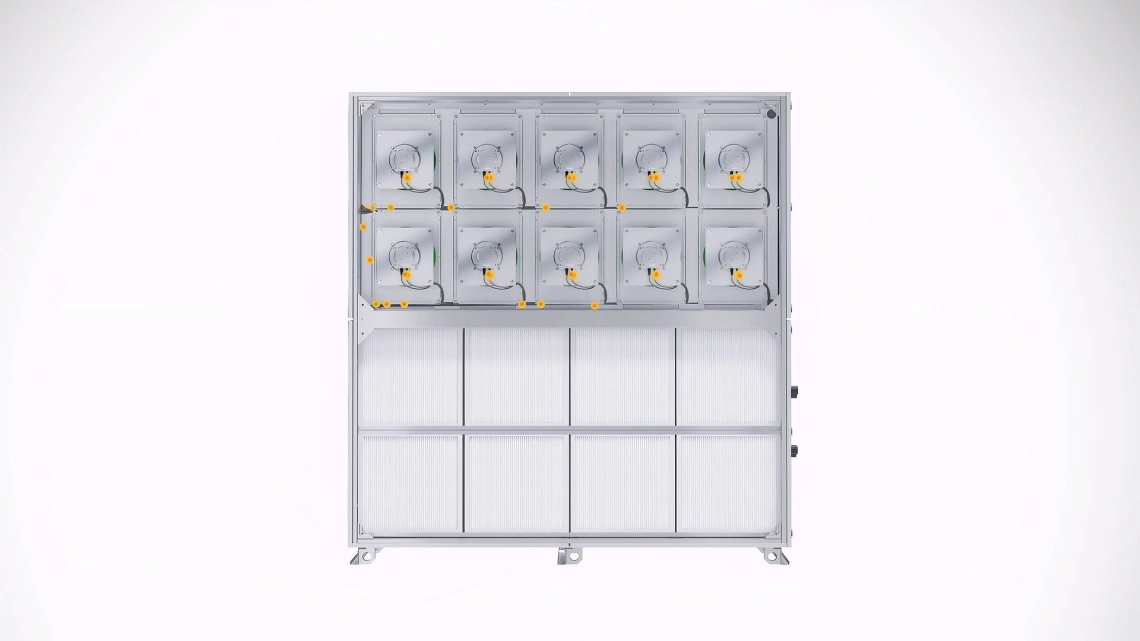

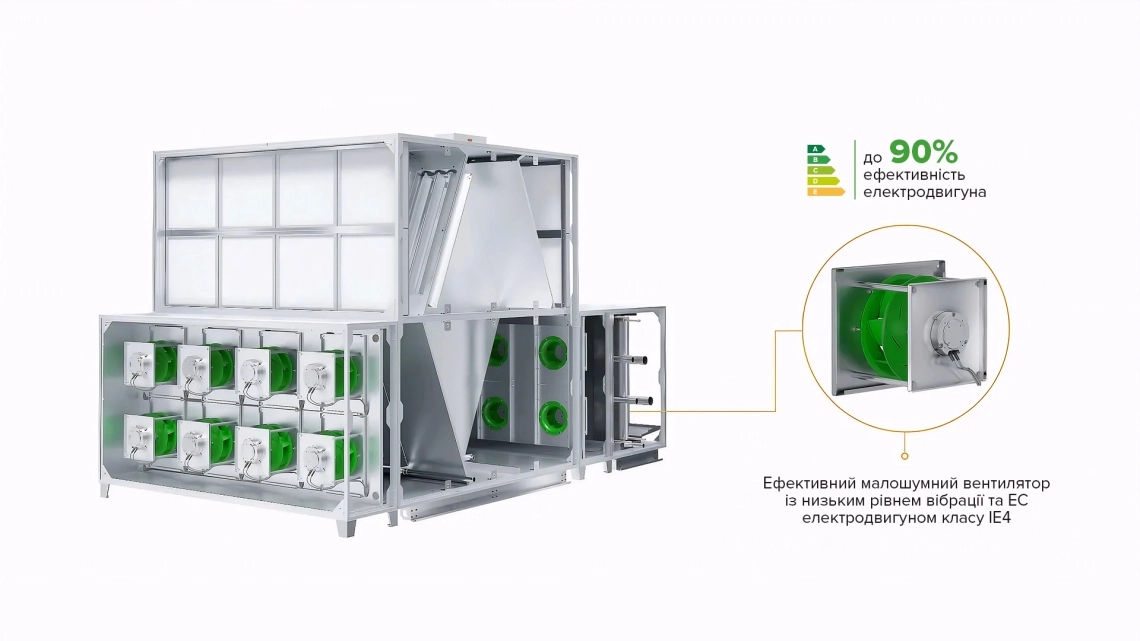

Високоефективний безшумний вентилятор з ЕС-двигуном класу IE4
Базові дані вентиляційної установки
Розмір вентиляційної установки | Продуктивність номінальна |
Діапазон продуктивності |
Висота | Ширина | Висота підключення повітропровід |
Ширина підключення повітропровід |
Одиниці виміру | м3/год | м3/год | мм | мм | мм | мм |
MVS021c | 2100 | 840 - 2310 | 991 | 967 | 345 | 860 |
MVS030c | 3000 | 900 - 3300 | 1255 | 967 | 480 | 860 |
MVS040c | 4000 | 1200 - 4400 | 1255 | 1174 | 480 | 1065 |
MVS055c | 5500 | 1650 - 6050 | 1525 | 1345 | 615 | 1235 |
MVS075c | 7500 | 2250 - 8250 | 1765 | 1486 | 735 | 1380 |
MVS0100c | 10000 | 3000 - 11000 | 1965 | 1666 | 835 | 1560 |
MVS0120c | 12000 | 3600 - 13200 | 2039 | 1897 | 870 | 1790 |
MVS0150c | 15000 | 4500 - 16500 | 2241 | 2091 | 970 | 1985 |

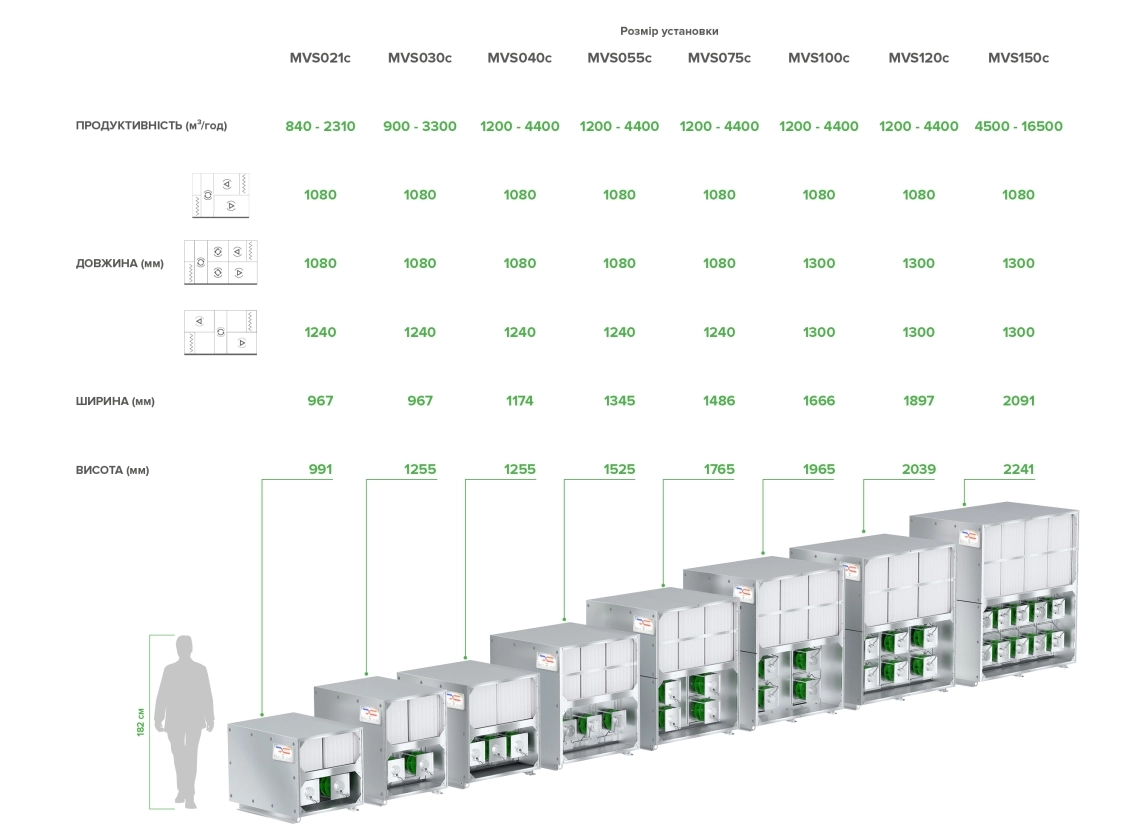

Базові довжини панелей
Розмір панелі | ||||||
Одиниці виміру | мм | мм | мм | мм | мм | мм |
MVS021c | 1240 | 1080 | 1080 | 2 230 | 2 230 | 2 500 |
MVS030c | 1240 | 1080 | 1080 | 2 230 | 2 230 | 2 500 |
MVS040c | 1240 | 1080 | 1080 | 2 230 | 2 230 | 2 500 |
MVS055c | 1240 | 1080 | 1080 | 2 290 | 2 290 | 2 560 |
MVS075c | 1240 | 1080 | 1080 | 2 530 | 2 530 | 2 800 |
MVS0100c | 1300 | 1300 | 1080 | 2 570 | 2 570 | 2 800 |
MVS0120c | 1300 | 1300 | 1080 | 2 670 | 2 670 | 2 900 |
MVS0150c | 1300 | 1300 | 1080 | 2 730 | 2 730 | 2 940 |
Довжини додаткових секцій
Розмір панелі | F | H | C | HC | S |
Одиниці виміру | мм | мм | мм | мм | мм |
MVS021c | 310 | 310 - 710 | 370 - 710 | 710 | 1080 |
MVS030c | 310 | 310 - 710 | 370 - 710 | 710 | 1080 |
MVS040c | 310 | 310 - 710 | 370 - 710 | 710 | 1080 |
MVS055c | 310 | 310 - 630 | 450 - 790 | 790 | 1080 |
MVS075c | 310 | 310 - 630 | 450 - 790 | 790 | 1080 |
MVS0100c | 310 | 310 - 630 | 890 | 890 | 1080 |
MVS0120c | 310 | 310 - 630 | 890 | 890 | 1080 |
MVS0150c | 310 | 310 - 630 | 920 | 920 | 1080 |
