Вентиляція

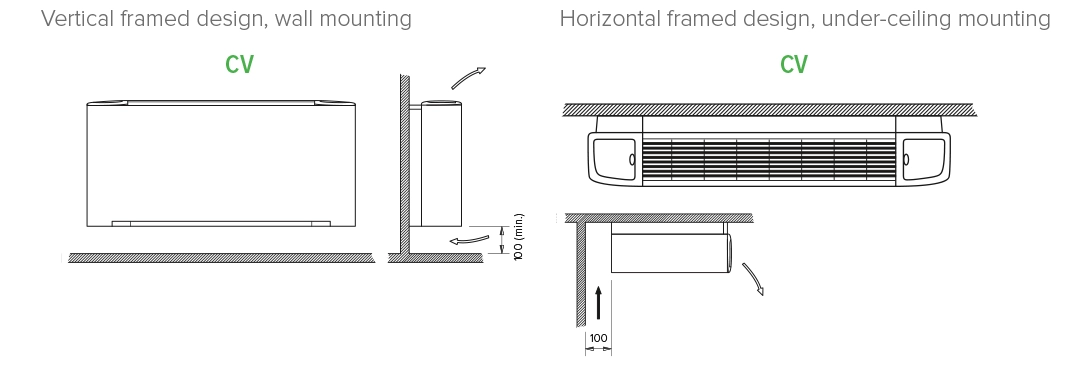

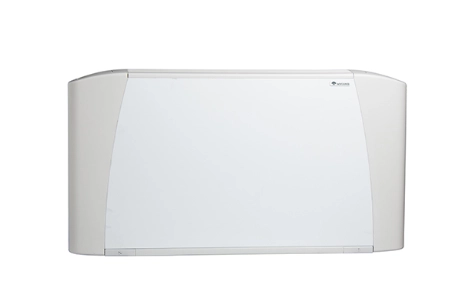

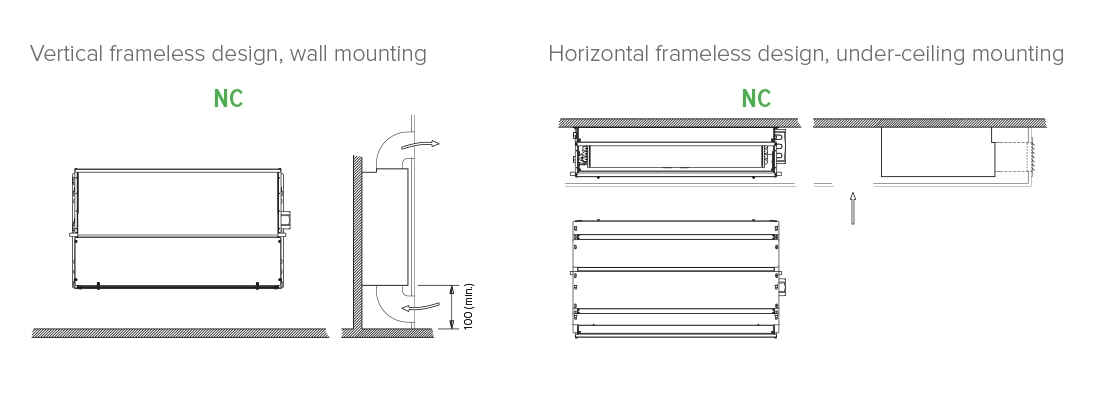

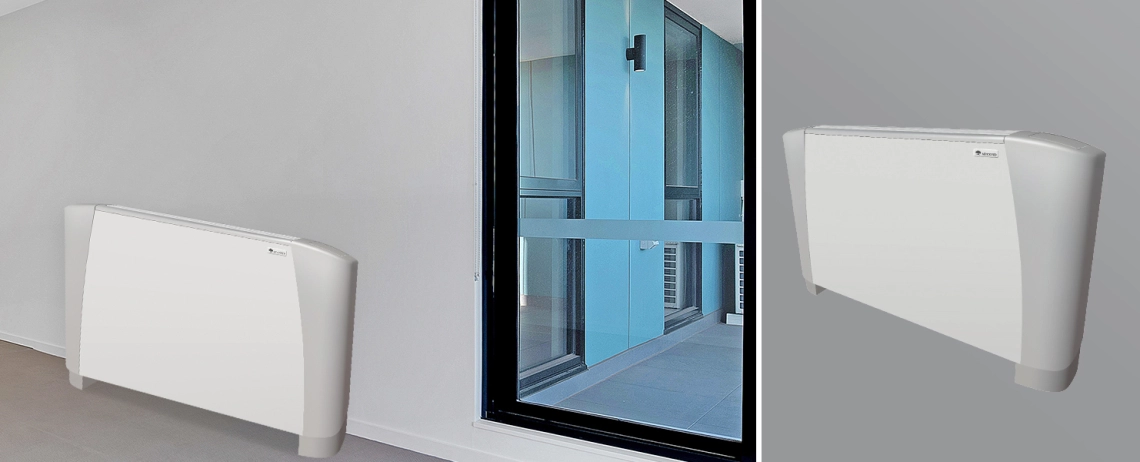

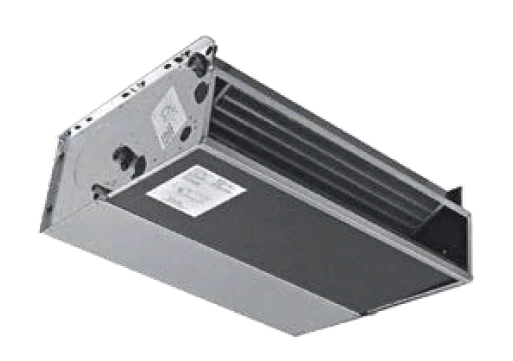

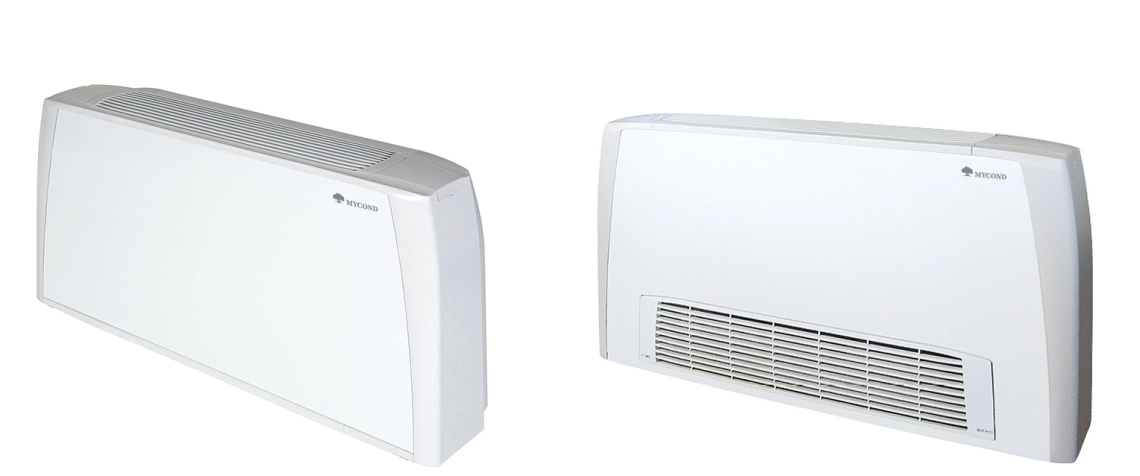

Пристрої цієї серії можна встановлювати в різних положеннях. За допомогою ряду додаткових аксесуарів фанкойл можна ідеально пристосувати до певних умов експлуатації.
Холодопродуктивність:
Теплопродуктивність:
Корпус
2-трубні 3-рядні фанкойли. Технічні характеристики
Технічні характеристики |
Одиниці виміру |
SEC/F 1.3 | SEC/F 2.3 | SEC/F 3.3 | |||||||||||||||
Швидкість | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
Витрата повітря | м³/год | 105 | 125 | 150 | 175 | 195 | 220 | 145 | 170 | 220 | 250 | 295 | 340 | 185 | 235 | 270 | 325 | 385 | 440 |
Повна холодопродуктивність | кВт | 0,57 | 0,66 | 0,75 | 0,84 | 0,91 | 1,00 | 0,90 | 0,99 | 1,23 | 1,35 | 1,53 | 1,70 | 1,27 | 1,55 | 1,76 | 2,04 | 2,35 | 2,61 |
Явна холодопродуктивність | кВт | 0,45 | 0,53 | 0,60 | 0,69 | 0,75 | 0,83 | 0,68 | 0,76 | 0,95 | 1,06 | 1,21 | 1,36 | 0,92 | 1,13 | 1,30 | 1,51 | 1,76 | 1,97 |
Теплопродуктивність | кВт | 0,64 | 0,76 | 0,86 | 0,98 | 1,07 | 1,19 | 0,94 | 1,06 | 1,34 | 1,49 | 1,70 | 1,92 | 1,26 | 1,56 | 1,79 | 2,10 | 2,44 | 2,74 |
Втрати тиску (охолодження) | кПа | 2,5 | 3,0 | 3,8 | 4,7 | 5,4 | 6,3 | 2,5 | 3,0 | 4,4 | 5,3 | 6,5 | 7,9 | 6,6 | 9,4 | 11,8 | 15,3 | 19,7 | 23,8 |
Втрати тиску (нагрівання) | кПа | 0,9 | 1,1 | 1,4 | 1,8 | 2,1 | 2,5 | 2,2 | 2,8 | 4,2 | 5,0 | 6,4 | 7,9 | 5,4 | 7,8 | 10,0 | 13,2 | 17,1 | 21,0 |
Споживна потужність | Вт | 16 | 19 | 21 | 25 | 29 | 33 | 14 | 16 | 22 | 26 | 32 | 40 | 15 | 20 | 25 | 32 | 41 | 49 |
Звукова потужність | дБ(А) | 32 | 34 | 36 | 39 | 42 | 45 | 30 | 33 | 40 | 43 | 47 | 51 | 31 | 36 | 40 | 45 | 49 | 52 |
Звуковий тиск(*) | дБ(А) | 23 | 25 | 27 | 30 | 33 | 36 | 21 | 24 | 31 | 34 | 38 | 42 | 22 | 27 | 31 | 36 | 40 | 43 |
Технічні характеристики |
Одиниці виміру |
SEC/F 4.3 | SEC/F 5.3 | SEC/F 6.3 | |||||||||||||||
Швидкість | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
Витрата повітря | м3/год | 185 | 265 | 335 | 400 | 485 | 570 | 250 | 315 | 420 | 495 | 545 | 650 | 415 | 505 | 590 | 680 | 760 | 830 |
Повна холодопродуктивність | кВт | 1,25 | 1,71 | 2,11 | 2,43 | 2,83 | 3,19 | 1,66 | 2,01 | 2,55 | 2,90 | 3,13 | 3,58 | 2,50 | 2,94 | 3,32 | 3,70 | 4,01 | 4,26 |
Явна холодопродуктивність | кВт | 0,91 | 1,26 | 1,57 | 1,82 | 2,15 | 2,45 | 1,22 | 1,49 | 1,91 | 2,19 | 2,38 | 2,76 | 1,87 | 2,23 | 2,54 | 2,86 | 3,12 | 3,35 |
Теплопродуктивність | кВт | 1,25 | 1,74 | 2,18 | 2,52 | 2,97 | 3,41 | 1,65 | 2,02 | 2,61 | 3,00 | 3,24 | 3,75 | 2,56 | 3,05 | 3,45 | 3,90 | 4,26 | 4,56 |
Втрати тиску (охолодження) | кПа | 6,5 | 11,2 | 16,2 | 20,8 | 27,2 | 33,8 | 4,1 | 5,8 | 8,8 | 11,1 | 12,7 | 16,2 | 8,6 | 11,4 | 14,1 | 17,2 | 19,8 | 22,1 |
Втрати тиску (нагрівання) | кПа | 5,3 | 9,5 | 14,0 | 18,2 | 24,3 | 30,8 | 3,4 | 4,8 | 7,5 | 9,6 | 11,0 | 14,2 | 7,3 | 9,9 | 12,3 | 15,2 | 17,8 | 20,1 |
Споживана потужність | Вт | 14 | 21 | 28 | 34 | 44 | 57 | 18 | 22 | 32 | 39 | 46 | 61 | 37 | 46 | 55 | 67 | 78 | 88 |
Звукова потужність | дБ(A) | 27 | 33 | 39 | 43 | 47 | 53 | 26 | 31 | 37 | 41 | 43 | 48 | 37 | 42 | 46 | 49 | 52 | 54 |
Звуковий тиск (*) | дБ(A) | 18 | 24 | 30 | 34 | 38 | 43 | 17 | 22 | 28 | 32 | 34 | 39 | 28 | 33 | 37 | 40 | 43 | 45 |
Технічні характеристики |
Одиниці виміру |
SEC/F 7.3 | SEC/F 8.3 | SEC/F 9.3 | |||||||||||||||
Швидкість | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
Витрата повітря | м3/год | 445 | 535 | 630 | 735 | 840 | 925 | 510 | 655 | 815 | 1020 | 1100 | 1200 | 735 | 830 | 980 | 1210 | 1365 | 1500 |
Повна холодопродуктивність | кВт | 2,82 | 3,29 | 3,74 | 4,21 | 4,66 | 5,01 | 3,01 | 3,68 | 4,32 | 5,09 | 5,36 | 5,69 | 4,00 | 4,38 | 4,95 | 5,74 | 6,21 | 6,56 |
Явна холодопродуктивність | кВт | 2,08 | 2,45 | 2,80 | 3,19 | 3,56 | 3,85 | 2,27 | 2,82 | 3,35 | 4,02 | 4,26 | 4,55 | 3,08 | 3,40 | 3,89 | 4,60 | 5,03 | 5,37 |
Теплопродуктивність | кВт | 2,83 | 3,34 | 3,83 | 4,33 | 4,83 | 5,23 | 3,22 | 4,02 | 4,78 | 5,75 | 6,11 | 6,55 | 4,42 | 4,86 | 5,58 | 6,62 | 7,26 | 7,78 |
Втрати тиску (охолодження) | кПа | 12,3 | 16,2 | 20,3 | 25,1 | 30,1 | 34,2 | 7,2 | 10,3 | 13,8 | 18,4 | 20,2 | 22,5 | 11,8 | 13,8 | 17,3 | 22,4 | 25,9 | 28,6 |
Втрати тиску (нагрівання) | кПа | 10,1 | 13,5 | 17,2 | 21,3 | 25,9 | 29,7 | 5,6 | 8,3 | 11,3 | 15,6 | 17,3 | 19,6 | 9,8 | 11,6 | 14,8 | 19,9 | 23,5 | 26,5 |
Споживана потужність | Вт | 44 | 54 | 66 | 79 | 92 | 103 | 47 | 62 | 81 | 105 | 116 | 130 | 78 | 92 | 108 | 134 | 152 | 176 |
Звукова потужність | дБ(A) | 38 | 42 | 47 | 51 | 54 | 56 | 39 | 45 | 50 | 56 | 58 | 60 | 47 | 50 | 54 | 58 | 62 | 64 |
Звуковий тиск (*) | дБ(A) | 29 | 33 | 38 | 42 | 45 | 47 | 30 | 36 | 41 | 47 | 49 | 51 | 38 | 41 | 45 | 49 | 53 | 55 |
2-трубні 4-рядні фанкойли. Технічні характеристики
Технічні характеристики |
Одиниці виміру |
SEC/F 1.4 | SEC/F 2.4 | SEC/F 3.4 | |||||||||||||||
Швидкість | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
Витрата повітря | м3/год | 105 | 125 | 150 | 175 | 195 | 220 | 145 | 170 | 220 | 250 | 295 | 340 | 185 | 235 | 270 | 325 | 385 | 440 |
Повна холодопродуктивність | кВт | 0,65 | 0,77 | 0,87 | 1,00 | 1,08 | 1,20 | 1,00 | 1,11 | 1,41 | 1,56 | 1,78 | 2,00 | 1,32 | 1,63 | 1,87 | 2,17 | 2,53 | 2,83 |
Явна холодопродуктивність | кВт | 0,49 | 0,58 | 0,66 | 0,77 | 0,84 | 0,94 | 0,73 | 0,82 | 1,05 | 1,17 | 1,35 | 1,53 | 0,95 | 1,18 | 1,36 | 1,59 | 1,86 | 2,09 |
Теплопродуктивність | кВт | 0,69 | 0,80 | 0,92 | 1,07 | 1,17 | 1,31 | 0,99 | 1,11 | 1,43 | 1,60 | 1,83 | 2,08 | 1,30 | 1,62 | 1,87 | 2,19 | 2,59 | 2,88 |
Витрати тиску (охолодження) | кПа | 1,9 | 2,5 | 3,2 | 4,0 | 4,7 | 5,6 | 4,9 | 6,1 | 9,1 | 11,0 | 13,9 | 17,2 | 3,7 | 5,3 | 6,7 | 8,8 | 11,5 | 14,1 |
Витрати тиску (нагрівання) | кПа | 1,7 | 2,2 | 2,8 | 3,7 | 4,3 | 5,3 | 4,0 | 4,9 | 7,6 | 9,3 | 11,8 | 14,8 | 2,8 | 4,2 | 5,4 | 7,1 | 9,8 | 11,5 |
Споживна потужність | Вт | 16 | 19 | 21 | 25 | 29 | 33 | 14 | 16 | 22 | 26 | 32 | 40 | 15 | 20 | 25 | 32 | 41 | 49 |
Звукова потужність | дБ(A) | 32 | 34 | 36 | 39 | 42 | 45 | 30 | 33 | 40 | 43 | 47 | 51 | 31 | 36 | 40 | 45 | 49 | 52 |
Звуковий тиск (*) | дБ(A) | 23 | 25 | 27 | 30 | 33 | 36 | 21 | 24 | 31 | 34 | 38 | 42 | 22 | 27 | 31 | 36 | 40 | 43 |
Технічні характеристики |
Одиниці виміру |
SEC/F 4.4 | SEC/F 5.4 | SEC/F 6.4 | |||||||||||||||
Швидкість | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
Витрата повітря | м3/год | 185 | 265 | 335 | 400 | 485 | 570 | 250 | 315 | 420 | 495 | 545 | 650 | 415 | 505 | 590 | 680 | 760 | 830 |
Повна холодопродуктивність | кВт | 1,31 | 1,81 | 2,25 | 2,62 | 3,08 | 3,50 | 1,77 | 2,17 | 2,79 | 3,21 | 3,49 | 4,03 | 2,79 | 3,34 | 3,81 | 4,31 | 4,71 | 5,04 |
Явна холодопродуктивність | кВт | 0,94 | 1,32 | 1,65 | 1,93 | 2,30 | 2,63 | 1,28 | 1,58 | 2,04 | 2,36 | 2,58 | 3,01 | 2,03 | 2,45 | 2,81 | 3,20 | 3,52 | 3,79 |
Теплопродуктивність | кВт | 1,28 | 1,80 | 2,27 | 2,64 | 3,14 | 3,62 | 1,71 | 2,10 | 2,74 | 3,16 | 3,46 | 4,01 | 2,82 | 3,39 | 3,90 | 4,46 | 4,92 | 5,31 |
Витрати тиску (охолодження) | кПа | 3,4 | 6,1 | 9,0 | 11,7 | 15,5 | 19,6 | 7,3 | 10,4 | 16,3 | 20,8 | 24,2 | 31,3 | 14,4 | 19,7 | 24,8 | 30,9 | 36,2 | 40,9 |
Витрати тиску (нагрівання) | кПа | 2,6 | 5,0 | 7,2 | 9,4 | 12,8 | 16,4 | 5,6 | 8,1 | 12,9 | 16,6 | 19,5 | 25,2 | 11,9 | 16,5 | 21,1 | 26,8 | 31,8 | 36,3 |
Споживна потужність | Вт | 14 | 21 | 28 | 34 | 44 | 57 | 18 | 22 | 32 | 39 | 46 | 61 | 37 | 46 | 55 | 67 | 78 | 88 |
Звукова потужність | дБ(A) | 27 | 33 | 39 | 43 | 47 | 52 | 26 | 31 | 37 | 41 | 43 | 48 | 37 | 42 | 46 | 49 | 52 | 54 |
Звуковий тиск (*) | дБ(A) | 18 | 24 | 30 | 34 | 38 | 43 | 17 | 22 | 28 | 32 | 34 | 39 | 28 | 33 | 37 | 40 | 43 | 45 |
Технічні характеристики |
Одиниці виміру |
SEC/F 7.4 | SEC/F 8.4 | SEC/F 9.4 | |||||||||||||||
Швидкість | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
Витрата повітря | м3/год | 445 | 535 | 630 | 735 | 840 | 925 | 510 | 655 | 815 | 1020 | 1100 | 1200 | 735 | 830 | 980 | 1210 | 1365 | 1500 |
Повна холодопродуктивність | кВт | 2,99 | 3,51 | 4,01 | 4,56 | 5,08 | 5,48 | 3,22 | 3,97 | 4,72 | 5,63 | 5,94 | 6,34 | 4,34 | 4,79 | 5,45 | 6,41 | 6,98 | 7,42 |
Явна холодопродуктивність | кВт | 2,18 | 2,57 | 2,96 | 3,39 | 3,80 | 4,13 | 2,38 | 2,98 | 3,58 | 4,33 | 4,59 | 4,93 | 3,28 | 3,63 | 4,18 | 4,98 | 5,48 | 5,87 |
Теплопродуктивність | кВт | 2,95 | 3,49 | 4,03 | 4,62 | 5,15 | 5,59 | 3,37 | 4,26 | 5,14 | 6,27 | 6,60 | 7,20 | 4,70 | 5,23 | 6,01 | 7,18 | 7,93 | 8,52 |
Витрати тиску (охолодження) | кПа | 9,5 | 12,5 | 15,9 | 20,0 | 24,2 | 27,7 | 9,6 | 14,0 | 19,0 | 26,0 | 28,6 | 32,2 | 8,9 | 10,6 | 13,4 | 17,8 | 20,7 | 23,2 |
Витрати тиску (нагрівання) | кПа | 7,5 | 10,1 | 13,1 | 16,6 | 20,1 | 23,2 | 8,5 | 12,8 | 17,9 | 24,9 | 27,8 | 31,7 | 8,3 | 10,0 | 12,8 | 17,6 | 20,9 | 23,7 |
Споживна потужність | Вт | 44 | 54 | 66 | 79 | 92 | 103 | 47 | 62 | 81 | 105 | 116 | 130 | 78 | 92 | 108 | 134 | 152 | 176 |
Звукова потужність | дБ(A) | 38 | 42 | 47 | 51 | 54 | 56 | 39 | 45 | 50 | 56 | 58 | 60 | 47 | 50 | 54 | 58 | 62 | 64 |
Звуковий тиск (*) | дБ(A) | 29 | 33 | 38 | 42 | 45 | 47 | 30 | 36 | 41 | 47 | 49 | 51 | 38 | 41 | 45 | 49 | 53 | 55 |
Характеристики наведені для таких робочих параметрів:
ОХОЛОДЖЕННЯ: температура повітря на вході +27 °C сух. терм., +19 °C волог. терм. Температура води вхід./вихід. +7/12 °C.
ОБІГРІВАННЯ: температура повітря на вході +20 °C. Температура води вхід./вихід. +50/45 °C. Низ.—Сер.—Вис. = Швидкості, підключені у стандарті.
*Рівень звукового тиску на 9 дБ(A) нижчий, ніж рівень звукової потужності, і стосується приміщення об’ємом 100 м3 із часом звуковідбивання 0,5
Вага блоків SEC/F CV, CH-CVB
Модельl | Вага з упаковкою (кг) | Вага без упаковки (кг) | ||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
3 | 15,5 | 17,2 | 21,4 | 22,5 | 26,9 | 27,7 | 32,1 | 35,7 | 35,9 | 13,9 | 15,4 | 19,1 | 20,2 | 24,1 | 24,9 | 28,8 | 32,0 | 32,2 |
4 | 16,0 | 18,0 | 22,4 | 23,5 | 28,1 | 29,0 | 33,6 | 37,2 | 37,4 | 14,4 | 16,2 | 20,1 | 21,2 | 25,3 | 26,2 | 30,3 | 33,5 | 33,7 |
Вага блоків SEC/F NC
Модель | Вага з упаковкою (кг) | Вага без упаковки (кг) | ||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
3 | 12,2 | 13,6 | 17,1 | 18,1 | 21,9 | 22,8 | 27,0 | 30,2 | 30,4 | 10,6 | 11,8 | 15,3 | 16,3 | 19,6 | 20,5 | 24,2 | 27,1 | 27,3 |
4 | 12,7 | 14,4 | 18,1 | 19,1 | 23,1 | 24,1 | 28,5 | 31,7 | 31,9 | 11,1 | 12,6 | 16,3 | 17,3 | 20,8 | 21,8 | 25,7 | 28,6 | 28,8 |

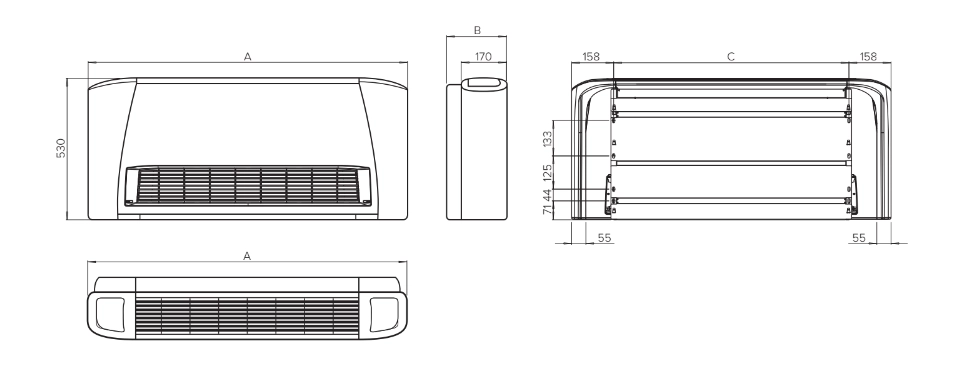

Модель | Одиниці виміру |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
A | мм | 670 | 770 | 985 | 985 | 1200 | 1200 | 1415 | 1415 | 1415 |
B | мм | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 225 | 225 |
C | мм | 354 | 454 | 669 | 669 | 884 | 884 | 1099 | 1099 | 1099 |

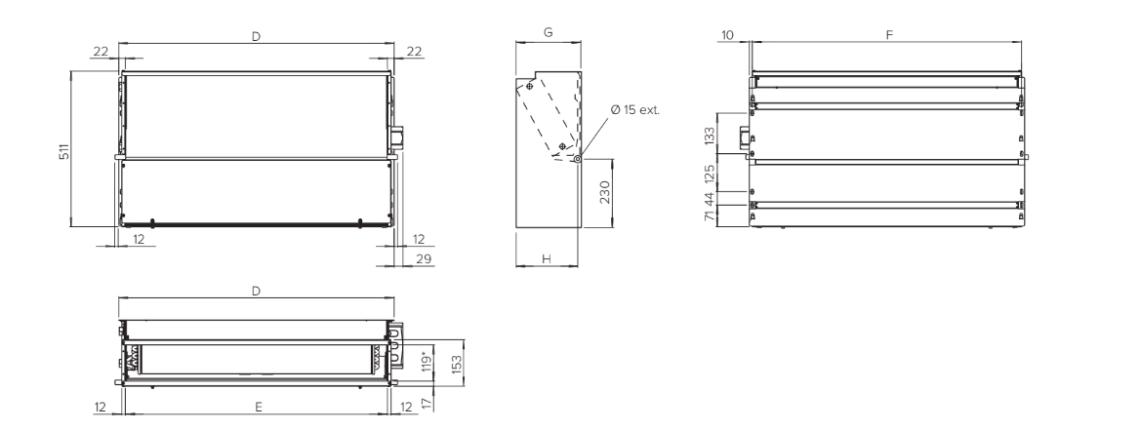

Модель | Одиниці виміру |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
D | мм | 374 | 474 | 689 | 689 | 904 | 904 | 1119 | 1119 | 1119 |
E | мм | 330 | 430 | 645 | 645 | 860 | 860 | 1075 | 1075 | 1075 |
F | мм | 354 | 454 | 669 | 669 | 884 | 884 | 1099 | 1099 | 1099 |
G | мм | 218 | 218 | 218 | 218 | 218 | 218 | 218 | 248 | 248 |
H | мм | 205 | 205 | 205 | 205 | 205 | 205 | 205 | 235 | 235 |
