Припливно-витяжні установки підвісної серії BreezMe CL

Підвісні припливно-витяжні установки Mycond BreezMe CL - це енергоефективні пристрої з вбудованим шестигранним протитечійним рекуператором, ЕС-двигунами, фільтрами Mini-Pleat і вбудованою системою автоматизації (Plug&Play).
Швидкість потоку повітря: 150 ... 3300 м3/год

Хочете купити або маєте питання?
Припливно-витяжні установки підвісної серії BreezMe CL

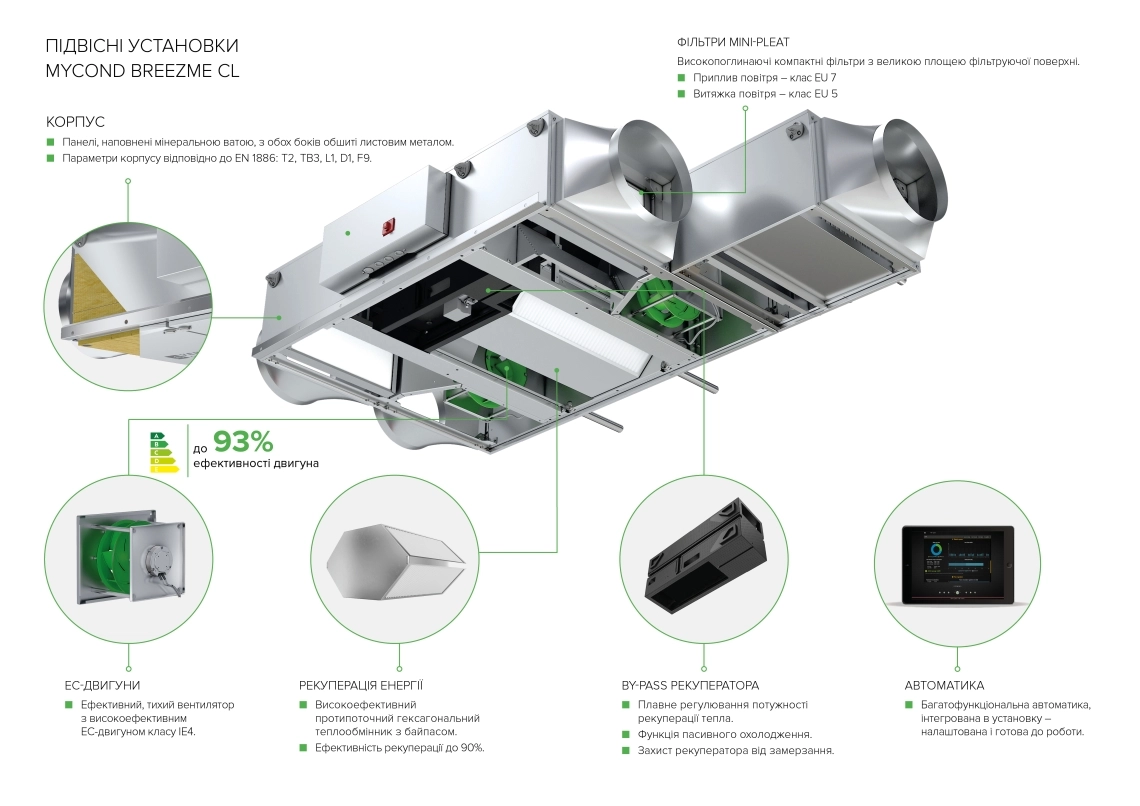

MyCond BreezMe CL підвісна припливно-витяжна установка інфографіка

Компактні підвісні припливно-витяжні установки призначені для монтажу в стельовому просторі.



MyCond BreezMe CL Ефективна вентиляція

Ефективна вентиляція

Пристрій замінює застаріле повітря в приміщенні свіжим відфільтрованим повітрям ззовні, щоб ви могли насолоджуватися комфортом навколишнього середовища.



Конструкція

  • Агрегати виготовлені з панелей з мінеральною ватою, ізольованою від повітря, покритих алюмінієвим листом (AZ 150).
  • Панелі прикріплені до сталевого каркасу, що забезпечує жорсткість всієї установки.

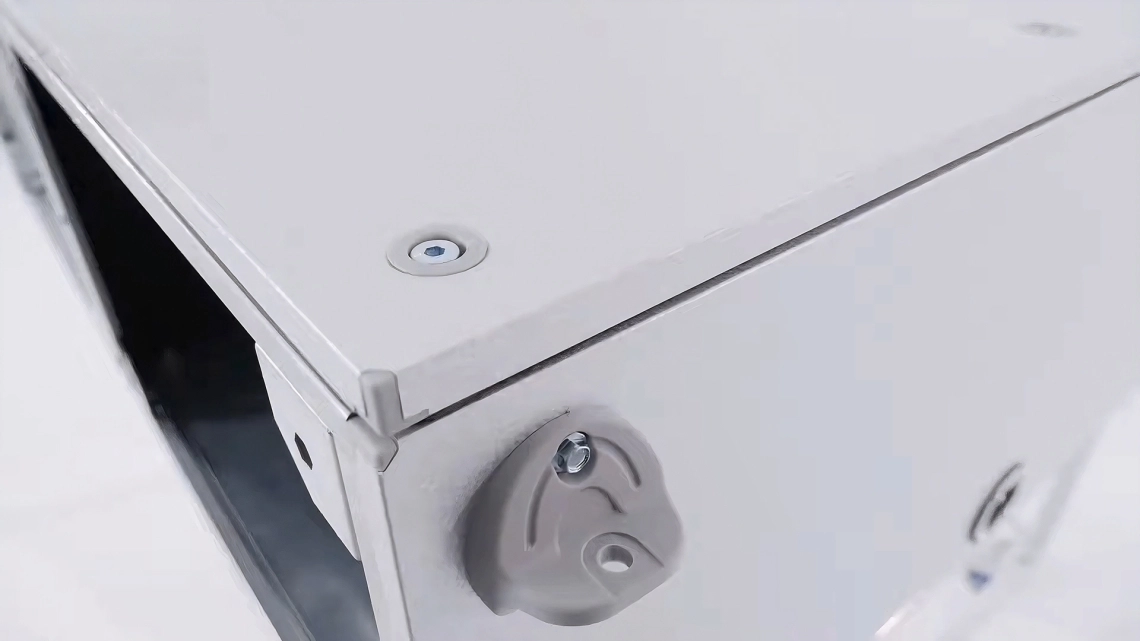

MyCond BreezMe CL конструкція корпусу



MyCond BreezMe CL рекуперація енергії іконка

Енергоефективність

Компактні підвісні припливно-витяжні установки характеризуються високою ефективністю рекуперації тепла, яка досягає 90%.



Автоматика

  • Компактні припливно-витяжні установки у підвісному виконанні оснащені багатофункціональною автоматикою, інтегрованою в установку (Plug&Play).
  • Автоматика дозволяє дистанційно керувати роботою вентиляційної установки за допомогою візуалізації або віддаленого інтерфейсу HMI Advance.

MyCond BreezMe CL внутрішня конструкція теплообмінник вентилятори фільтри

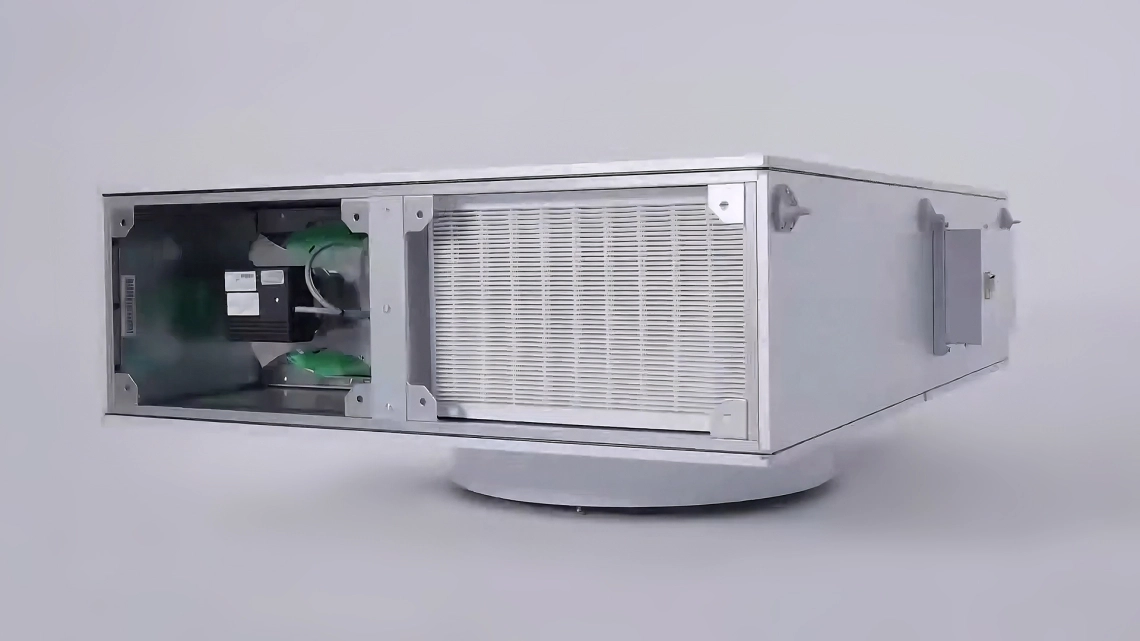

MyCond BreezMe CL загальний вигляд установки

Фільтри

МІНІ-ЩІЛЬНІ ФІЛЬТРИ

  • Високопоглинаючі компактні фільтри з великою площею фільтрації.
  • Припливні - клас EU 7
  • Витяжка - клас EU 5



Дані базової припливної установки

Розмір вентиляційної установки Продуктивність
номінальна
Діапазон продуктивності

Висота Ширина Висота
підключення
повітропровід
Ширина
підключення
повітропровід
Одиниці виміру м3/год м3/год мм мм мм мм
MVS005s 500 150 - 650 400 790 318 315
MVS010s 1000 300 - 1100 400 1150 318 515
MVS015s 1500 450 - 1650 400 1550 318 715
MVS020s 2000 600 - 2200 490 1610 408 743
MVS030s 3000 900 - 3300 490 2160 408 1018

Довжина секцій

Розмір панелі Базова панель F H C HC
    Додаткові функції очищення повітря
  (мм) (мм) (мм) (мм) (мм)
MVS005s 1230 200 200 - 460 370 - 460 460 - 920
MVS010s 1500 200 200 - 460 370 - 460 460 - 920
MVS015s 1500 200 200 - 460 370 - 460 460 - 920
MVS020s 1828 200 200 - 460 370 - 460 460 - 920
MVS030s 1828 200 200 - 460 370 - 460 460 - 920

Елементи для приєднання до повітропроводів

Розміри ШхВ (мм) MVS005s MVS010s MVS015s MVS020s MVS030s
Гнучке з'єднання 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Повітряна заслінка 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Зменшення прямокутного повітропроводу 330 x 310/300 x 300 510 x 310/400 x 350 710 x 310/400 x 350 740 x 400/500 x 400 1015 x 400/800 x 400
Редукція круглого повітропроводу 330 x 310/ 355 510 x 310/355 710 x 310/355 740 x 400/450 1015 x 400/450

Основні параметри

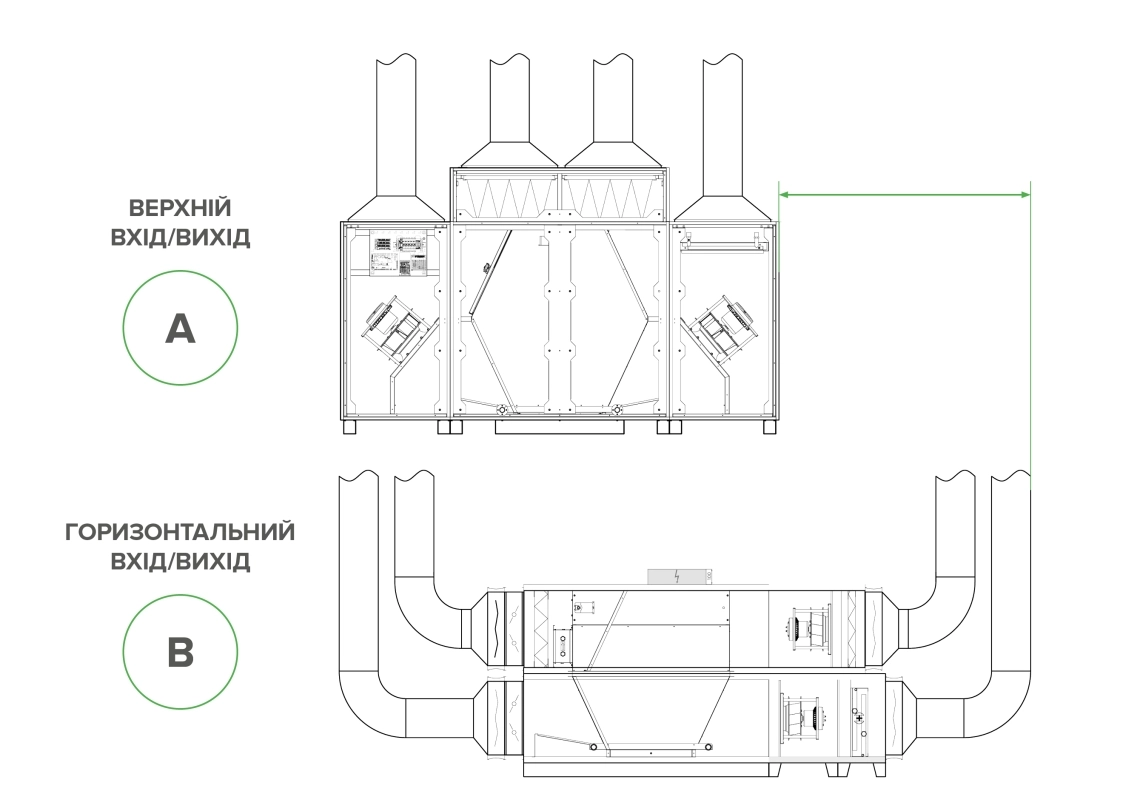

MyCond BreezMe CL схема підключення повітроводів
