Осушувачі повітря серії MID MSP

Осушувачі повітря серії MID і MSP призначені для промислових приміщень або басейнів. Зазвичай їх встановлюють у громадських і приватних басейнах, на молочних підприємствах, у підвалах та інших приміщеннях, де контроль вологості є важливим, щоб не пошкодити конструкцію чи товари

Потужність осушення: 100 ... 4650 л/добу

Бажаєте купити чи маєте запитання?

Канальний однопоточний осушувач MSP, призначений для осушення та підігріву внутрішніх басейнів і агресивних середовищ.

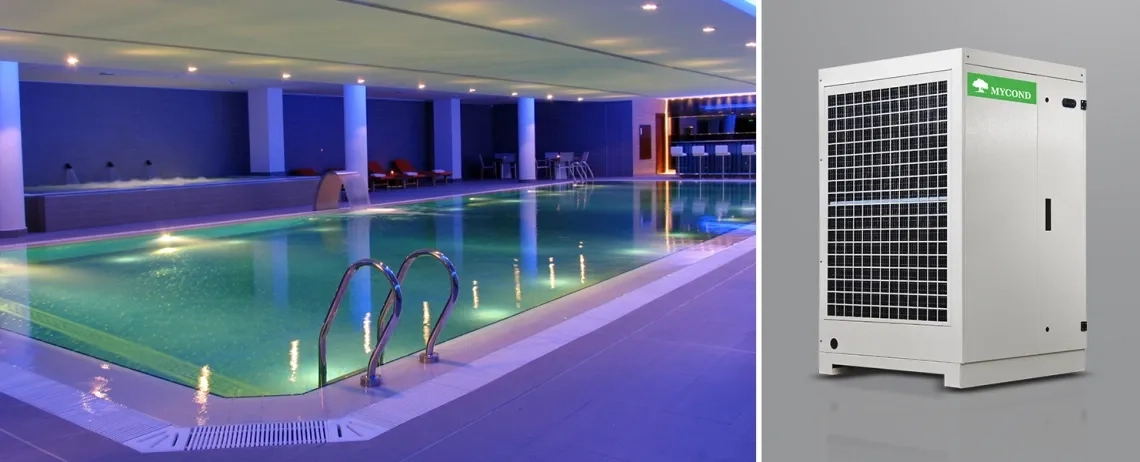

MyCond MID MSP ефективне підтримання вологості для комерційних обєктів

Установка в приміщенні, де необхідне осушення (стаціонарна або рухома з поворотними колесами, за бажанням) або в технічній кімнаті
Панелі з оцинкованої сталі, пофарбовані всередині та ззовні
Оребрені котушки з попереднім покриттям, придатні для агресивного середовища
Електронні компоненти захищені від хлору
Піддон для конденсату з нержавіючої сталі
Центробіжний вентилятор (безколекторний вентилятор, за бажанням) з верхнім або прямою подачею
Пароохолоджувач для хлорованої води

MyCond MID MSP осушувач для басейнів

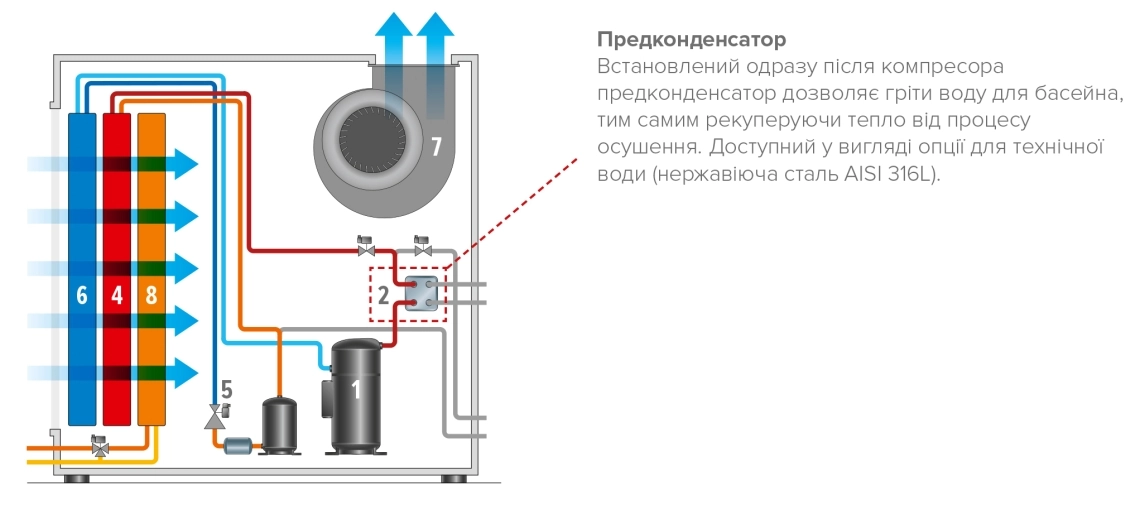

Принципова схема

MyCond MID MSP Осушувач з функцією нагріву води для басейну

Компресор, холодоагент R410A
Пароохолоджувач (опціонально)
Конденсатор
Термостатичний розширювальний вентиль
Випарник
Вентилятор: прямий привід для розмірів до 0950, пасова передача для розмірів від 1100; радіальний вентилятор відповідно до норм ЄС, за бажанням
Нагріваючий або охолоджуючий водяний змійовик з 3-ходовим клапаном

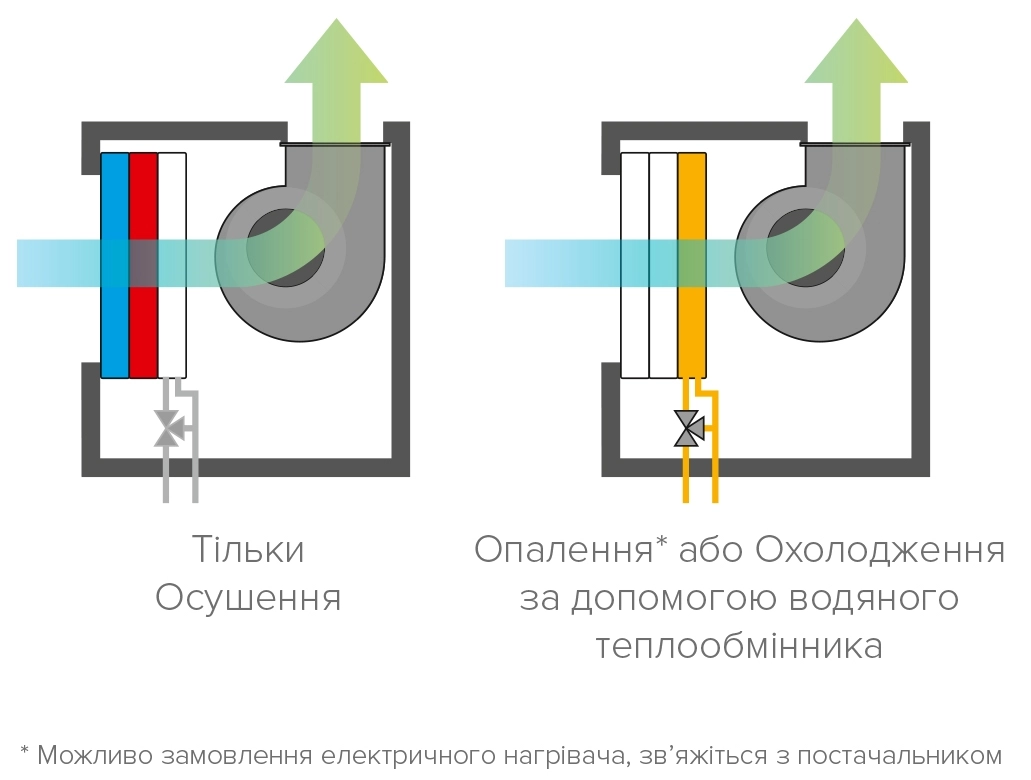

Режим роботи

MyCond MID MSP рекуператор тепла

MyCond MID MSP контролери для керування осушувачем

Базові опції:

Механічний гігростат
Фільтр з рамкою для впускного повітропроводу
Електронний гігростат
Теплообмінник для нагріву або охолодження з 3-ходовим клапаном
Безшумна версія -2 дБ(А)
Прилад плавного пуску
Манометри
Розморожування гарячим газом
Утілізатор тепла для нагріву ГВП
Центробіжний вентилятор з високим статичним тиском

Розширений контроль:

Безколекторні мотори вентиляторів
Керування нагрівачем за допомогою сигналу 0-10В
AAC: автоматичний контроль потоку повітря
Тижневий таймер
Датчик засмічення фільтра
Віддалена панель керування
Канальний датчик температури та вологості
Системи діспетчеризації на вибір (Modbus, Lonworks, Bacnet, KNX, Ethernet TM)

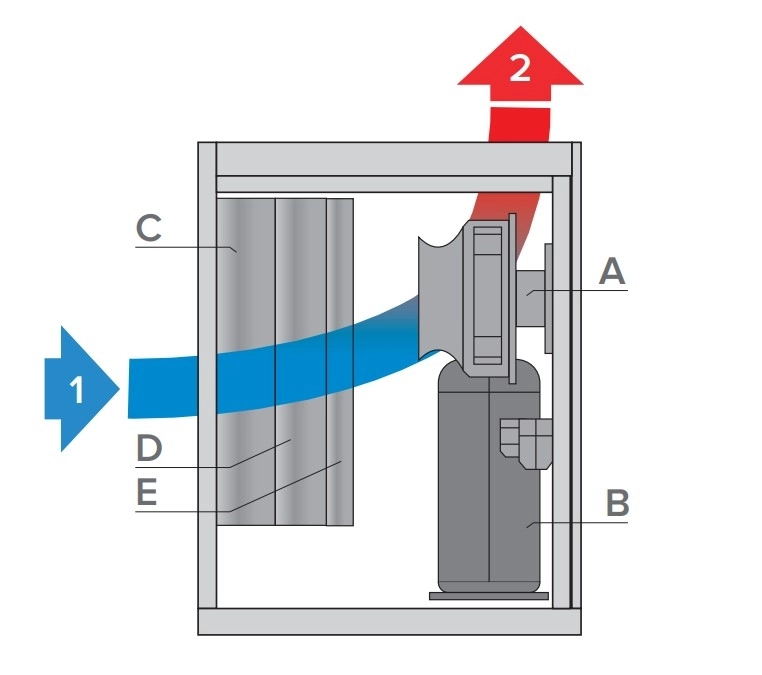

Позначення:

А – Вентилятор
B – Компресор
C – Теплообмінник випарювача
D – Теплообмінник конденсатора
E – Теплообмінник гарячої води
або електронагрівач (опція)

MyCond MID MSP принцип дії осушувачів

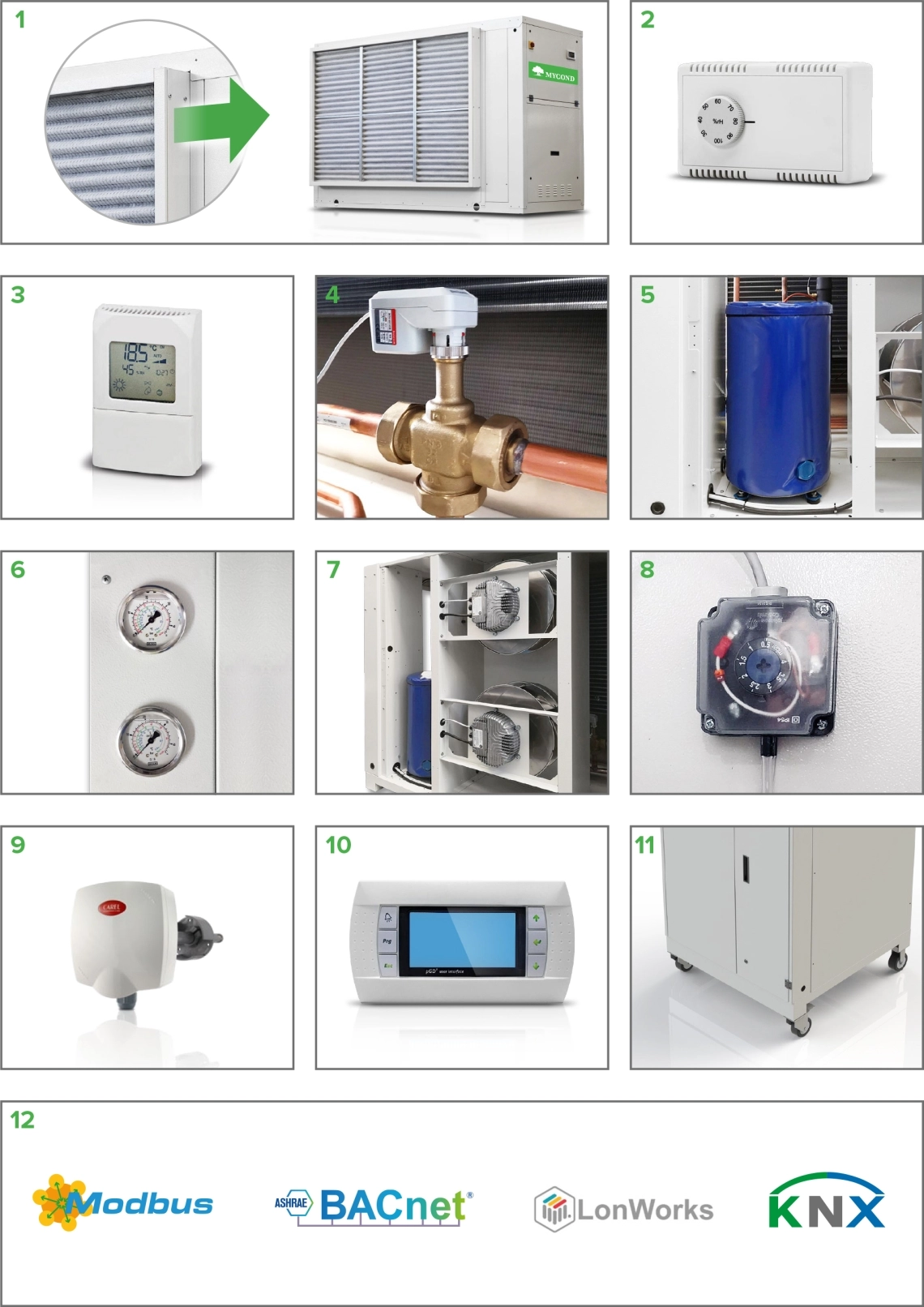

Опції

MyCond MID MSP компоненти автоматики керування

Рамка з фільтром G2 або G4 для зворотнього повітропровода (1)
Механічний гігростат для настінного монтажу (2)
Електронний гігростат (3)
Водяний теплообмінник з триходовим клапаном (4)

Опалення
Опалення, збільшеного розміру
Охолодження/Опалення*
Охолодження/Опалення, збільшеного розміру*

*3, 4 Включає піддон для збору конденсату та теплоізоляцію

Безшумна версія (5)
Плавний пуск
Манометри (6)
Розморожування гарячим газом (обов'язково при температурі повітря нижче 8°C)
Фреоновий утилізатор тепла для нагріву технічної води або води для бассейну (4)
Відцентровий вентилятор високого статичного тиску
Безколекторний мотор вентилятора (7)
ACF- автоматичний контроль витрати повітря. Дозволяє керувати витратою повітря безпосередньо з дисплея контроллера а також підтримувати витрату з урахуванням забруднення фільтрів.
Розширенні можливості для контролера
Плата тижневого таймера, робота по будням або вихідним а також до 6 часових інтервалів.
Датчик забруднення фільтрів (8)
Канальний датчик температури та вологості (9)
Панель користувача для віддаленого керування
Додаткова теплоізоляція корпуса осушувача, 20 або 40мм
Поворотні колеса (11)
Системи автоматизації (12)

Modbus
LonWorks
BACnet
KNX

Інтерфейсна карта Ethernet™, доступні протоколи: SNMP v1 & v2c, BACnet/IP, BACnet Ethernet і Modbus TCP/IP
Керування зволожувачем за допомогою сигналу 0-10В
Версія для зовнішньої установки

Опції для специфічних застосувань

Теплообмінники для агресивних середовищ
Панелі корпуса з нержавіючої сталі AISI 316L
Фреоновий утилізатор тепла для нагріву технічної води або води для басейну
Електричний обігрівач

MyCond MID MSP тепловий насос для басейну сімейний відпочинок

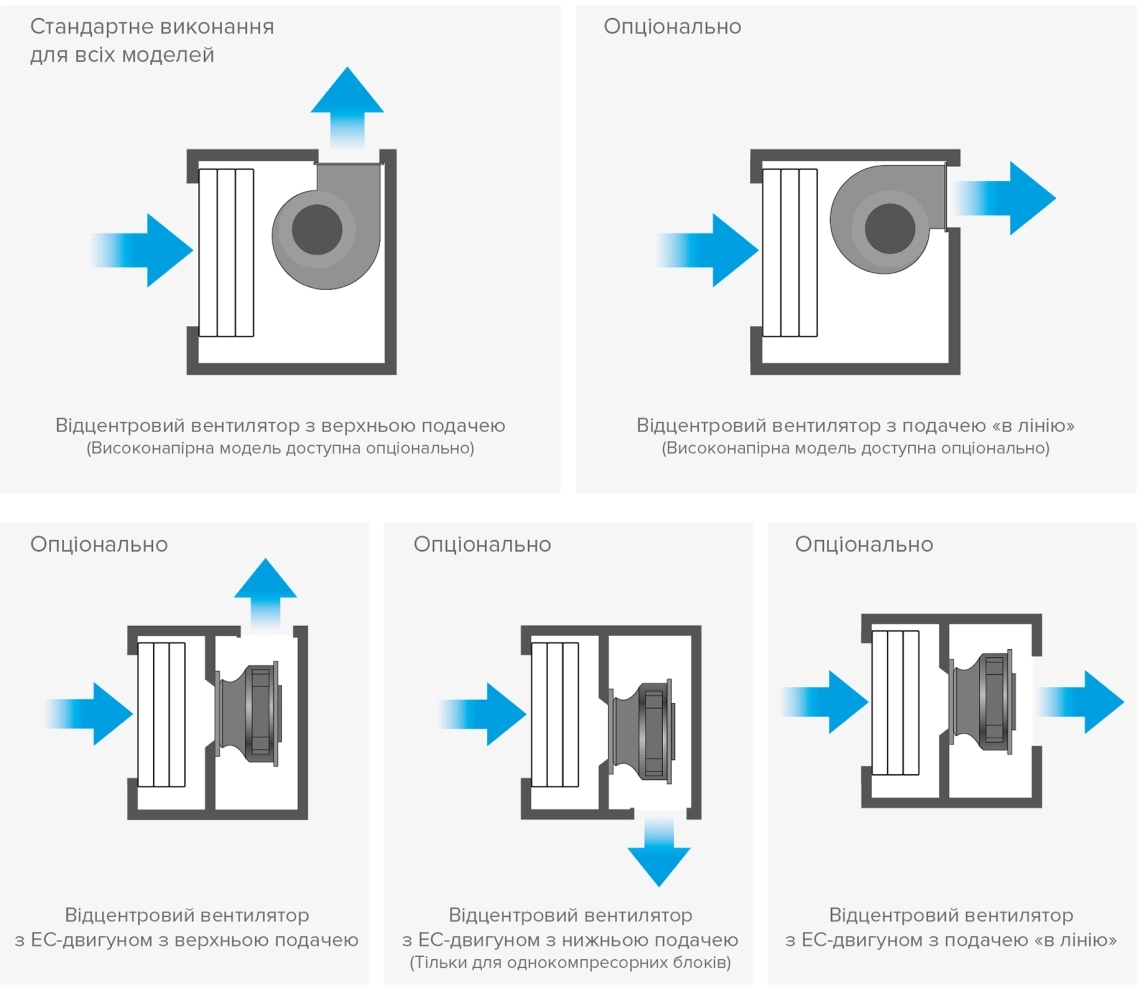

Тип вентиляторів

MyCond MID MSP Варіанти монтажу вентилятора з EC двигуном

Сезонний режим роботи

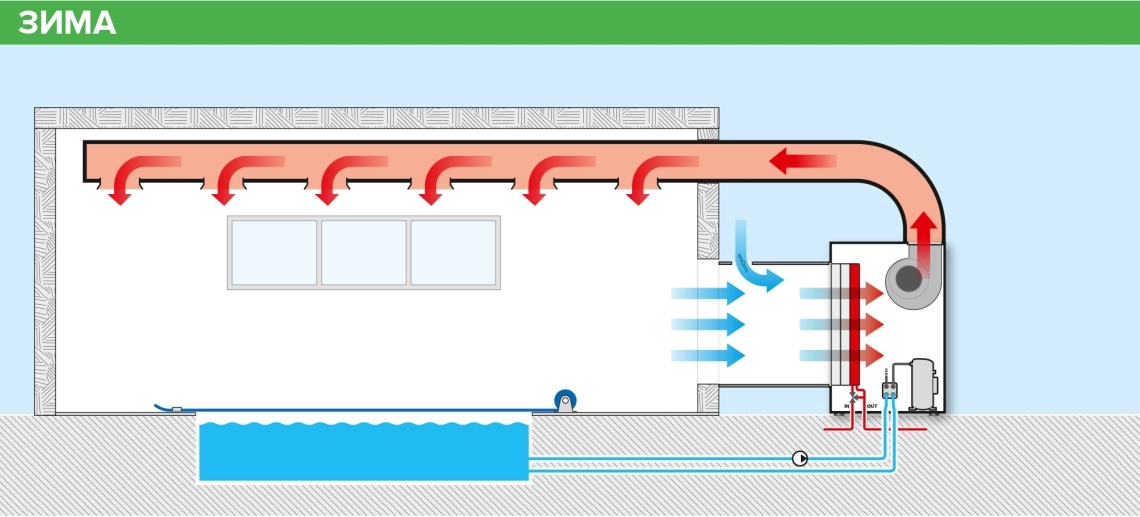

MyCond MID MSP Обігрів басейну взимку вентиляцією

Зима: Басейн без відвідувачів, чаша накрита і опалення за рахунок теплообмінника
Компресор: Вимкнений
Теплообмінник: Увімкнений, подається гаряча вода у теплообмінник. (опціональне оснащення)
Фреоновий утилізатор тепла: Вимкнений. (опціональне оснащення)

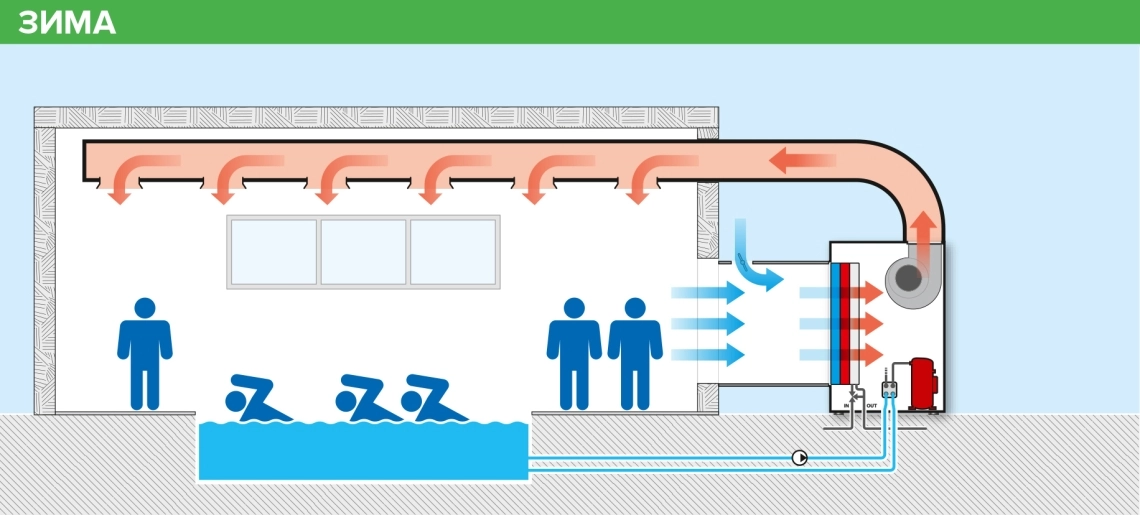

MyCond MID MSP Підігрів басейну та вентиляція взимку

Зима: Басейн використовується, повітря сушиться
Компресор: Увімкнений
Теплообмінник: Вимкнений. (опціональне оснащення)
Фреоновий утилізатор тепла: Вимкнений. (опціональне оснащення)

MyCond MID MSP Вентиляція басейну в теплий сезон

Літо: Басейн використовується, повітря сушиться, рекуперація тепла для нагріву води басейна
Компресор: Увімкнений
Теплообмінник: Вимкнений. (опціональне оснащення)
Фреоновий утилізатор тепла: Увімкнений. (опціональне оснащення)

Графік продуктивності

MyCond MID MSP Графіки продуктивності осушувачів

Технічні характеристики	Одиниці виміру	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
Продуктивність осушення	л/доба	100	128	157	190	210	268	302	358	452	581
Витрата повітря	м³/год	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
Потужність водяного нагрівача	кВт	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
Потужність електронагрівача	кВт	за запитом
Електроживлення	В / Ф / Гц	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Габарити (ДхШхВ)	мм	700х550х900				700х850х900			830х850х1350

Технічні характеристики	Одиниці виміру	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
Продуктивність осушення	л/добу	760	955	1120	1380	1480	1710	1870	2180	2960	4650
Витрата повітря	m³/h	7000	8200	11000	12500	13000	15000	15000	17000	25000	3500
Потужність водяного нагрівача	кВт	48	55	76	83	98	107	107	118	168	235
Потужність електронагрівача	кВт	за запитом
Електроживлення	В/ Ф / Гц	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
Габарити (ДхШхВ)	мм	1000х1400х1350		1000х1950х1640		1000х1950х1640				1000х3390х 1640	1000x4430х 2380

Всі дані стосуються таких умов: температура повітря 30 °С, відносна вологість 80%, температура води 80/70 °С

Примітки:
MID – стандарта (промислова) версія
MSP – версія для басейнів
