Kiedy instalacja HVAC przestaje działać prawidłowo
Tomasz K., doświadczony projektant z warszawskiej firmy instalacyjnej, nigdy nie zapomni tego telefonu. Było piątek, późne popołudnie, gdy zadzwonił wściekły inwestor z prestiżowego biurowca. Nowa instalacja klimakonwektorów w jego budynku przestała działać po zaledwie trzech miesiącach eksploatacji. Pompy grzały się, słychać było bulgotanie w rurach, a systemy HVAC nie utrzymywały zadanej temperatury. Koszt naprawy? Ponad 150 tysięcy złotych i reputacja firmy zawieszona na włosku.
Problem tkwił w pozornie prostej rzeczy - błędnie wykonanej hydraulice. To, co miało być standardową instalacją, zamieniło się w kosztowny koszmar przez pominięcie kluczowych elementów obwięzki. Dzisiaj, gdy klimakonwektory stają się coraz popularniejsze w polskich budynkach komercyjnych i mieszkalnych, podobne błędy zdarzają się częściej niż mogłoby się wydawać.
Czy Twoje projekty są odporne na takie problemy? Czy wiesz, które elementy hydrauliki decydują o sukcesie lub porażce całej instalacji?
Najczęstsze problemy z hydrauliką klimakonwektorów
Praktyka pokazuje, że większość awarii klimakonwektorów wynika z błędów projektowych lub montażowych w systemie hydraulicznym. Problem nie leży w samych urządzeniach - nowoczesne Mycond klimakonwektory są niezwykle niezawodne - ale w sposobie ich podłączenia do instalacji wodnej.
Problemy z obwięzką i sterowaniem
Nieprawidłowa obwięzka klimakonwektora to najczęstsza przyczyna problemów eksploatacyjnych. Instalatorzy często pomijają kluczowe elementy lub montują je w niewłaściwej kolejności:
- Brak zaworów odcinających - uniemożliwia serwisowanie bez wyłączania całej instalacji
- Nieprawidłowe umieszczenie termostatycznych zaworów - prowadzi do nierównomiernego rozdziału medium
- Pominięcie filtrów zanieczyszczeń - powoduje zatykanie węży wymiennika i spadek wydajności
- Błędny montaż odpowietrzników - skutkuje hałasem i spadkiem efektywności wymiany ciepła
Problemy z balansowaniem hydraulicznym
Niezbalansowany system to gwarancja problemów. W instalacjach z wieloma klimakonwektorami często obserwuje się:
- Nierównomierne przepływy między poszczególnymi urządzeniami
- Przegrzewanie lub niedogrzewanie niektórych pomieszczeń
- Zwiększone zużycie energii przez konieczność kompensacji nieefektywności
- Hałas i wibracje spowodowane nieprawidłowymi prędkościami przepływu
Konsekwencje błędów projektowych
Błędy w hydraulice klimakonwektorów generują koszty na każdym etapie eksploatacji:
- Zwiększone zużycie energii nawet o 30-40% w porównaniu z prawidłowo zaprojektowanym systemem
- Częste awarie wymagające kosztownych napraw i wymiany komponentów
- Skrócona żywotność urządzeń przez pracę w nieoptimalnych warunkach
- Niezadowolenie użytkowników z komfortu cieplnego i poziomu hałasu
- Problemy prawne związane z nieprawidłowym funkcjonowaniem instalacji
Rozwiązania techniczne dla efektywnych systemów
Projektowanie prawidłowej hydrauliki klimakonwektorów wymaga uwzględnienia specyfiki każdego typu urządzenia i warunków pracy. Nowoczesne rozwiązania, takie jak Mycond FHW czy Mycond MCFC, oferują różne możliwości konfiguracji, które należy odpowiednio wykorzystać.
Klimakonwektory nastenne - Mycond FHW
Mycond FHW to seria nastennych klimakonwektorów o mocy od 1,23 do 3,76 kW chłodzenia i od 1,34 do 4,28 kW grzania. Charakteryzują się niskim poziomem hałasu (26-48 dB(A)) i możliwością integracji z systemami automatyki budynkowej przez Modbus.
Kluczowe wymagania hydrauliczne dla FHW:
- Temperatura zasilania: 7-12°C dla chłodzenia, 45-70°C dla grzania
- Przepływ nominalny: zgodny z danymi technicznymi dla każdej mocy
- Ciśnienie robocze: maksymalnie 1,0 MPa
- Opcjonalne wyposażenie: 2/3-drogowe zawory, silniki DC, grzałki elektryczne
Klimakonwektory kanałowe - Mycond MCFC
Seria Mycond MCFC to urządzenia przeznaczone do montażu podstropowego z możliwością dystrybucji powietrza przez system kanałów. Dostępne w wersjach z silnikami AC i DC, z mocą od 1,2 do 12,6 kW chłodzenia i od 1,8 do 18,9 kW grzania.
Specyfika hydrauliczna MCFC:
- Wersja 4-rurowa: umożliwia jednoczesną pracę na chłodzenie i grzanie
- Ciśnienie statyczne: do 50 Pa
- Poziom hałasu: 42-56 dB(A) przy maksymalnej prędkości wentylatora
- Sterownie prędkością: 10-100% sygnałem 0-10V dla wersji DC

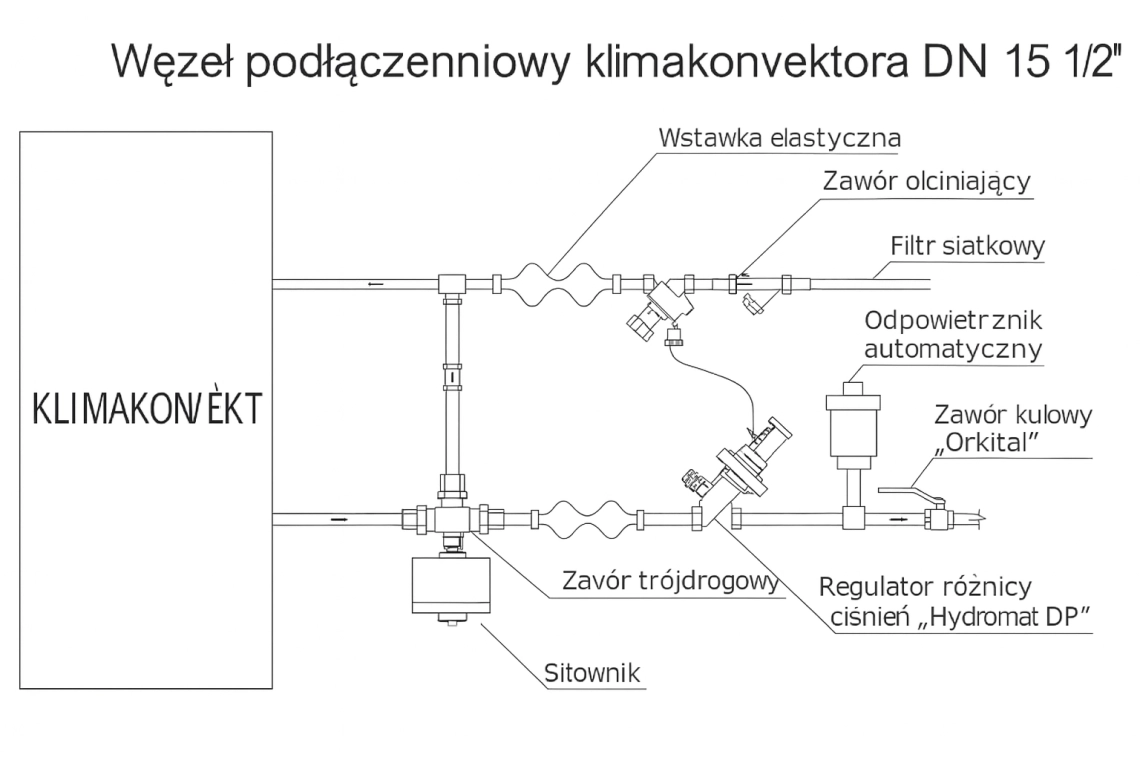

Prawidłowa obwięzka hydrauliczna
Niezależnie od typu klimakonwektora, prawidłowa obwięzka musi zawierać następujące elementy w odpowiedniej kolejności:
Po stronie zasilania:
- Zawór odcinający z możliwością pełnego zamknięcia
- Filtr zanieczyszczeń z możliwością czyszczenia
- Zawór regulacyjny/balansujący do ustawienia nominalnego przepływu
- Zawór termostatyczny/regulacyjny (jeśli nie jest wbudowany w klimakonwektor)
Po stronie powrotu:
- Zawór odcinający dla możliwości serwisowania
- Odpowietrznik automatyczny w najwyższym punkcie instalacji
- Punkt pomiarowy do kontroli parametrów pracy
Balansowanie systemu z agregatem wody lodowej
W instalacjach z agregatem wody lodowej balansowanie hydrauliczne jest kluczowe dla efektywności całego systemu. Klimakonwektory muszą być dobrane i skonfigurowane tak, aby:
- Przepływy nominalne były zachowane przy wszystkich warunkach pracy
- Straty ciśnienia w poszczególnych obwodach były wyrównane
- Temperatura powrotu z każdego klimakonwektora była optymalna dla agregatu wody lodowej
- System sterowania uwzględniał zmienne obciążenia w poszczególnych strefach
Integracja z systemami automatyki
Nowoczesne klimakonwektory Mycond oferują zaawansowane możliwości sterowania:
- Integracja przez Modbus z systemami BMS
- Sterowanie WiFi dla komfortu użytkowników
- Termoregulatory ścienne z możliwością centralnego zarządzania
- Sygnały 0-10V do płynnej regulacji wydajności
Szczególne wymagania dla różnych zastosowań
Klimakonwektory w różnych typach budynków wymagają odmiennego podejścia do projektowania hydrauliki. Biurowce, hotele, budynki mieszkalne czy obiekty przemysłowe stawią różne wyzwania projektowe.
W biurowcach i obiektach komercyjnych:
- Potrzeba elastycznej regulacji strefowej zgodnej z harmonogramem pracy
- Możliwość szybkiej zmiany konfiguracji pomieszczeń
- Integracja z systemami zarządzania budynkiem
- Minimalizacja hałasu w godzinach pracy
W hotelach i obiektach mieszkalnych:
- Indywidualne sterowanie w każdym pomieszczeniu
- Cicha praca w godzinach nocnych (poziom hałasu poniżej 30 dB(A))
- Możliwość pracy całodobowej bez przerw technicznych
- Łatwa regulacja temperatury przez użytkowników
W obiektach przemysłowych:
- Odporność na trudne warunki środowiskowe
- Możliwość pracy przy większych różnicach temperatur
- Zwiększona filtracja powietrza
- Łatwy dostęp do konserwacji i wymiany filtrów
Dobór klimakonwektorów do specifycznych warunków
Seria Mycond FHW z mocą chłodzenia od 1,23 do 3,76 kW idealnie sprawdza się w małych i średnich pomieszczeniach biurowych. Możliwość wyposażenia w silniki DC znacznie obniża zużycie energii, szczególnie przy pracy z obniżoną wydajnością.
Mycond MCFC w wersji kanałowej pozwala na obsługę większych przestrzeni lub kilku pomieszczeń jednocześnie. Wersja 4-rurowa umożliwia jednoczesną pracę na chłodzenie i grzanie w różnych strefach, co znacznie zwiększa elastyczność systemów HVAC.
Najczęstsze błędy w projektowaniu i jak ich unikać
Analiza awarii instalacji z klimakonwektorami pokazuje powtarzające się błędy projektowe:
Błąd 1: Niedoszacowanie strat ciśnienia
Projektanci często nie uwzględniają wszystkich elementów obwięzki przy obliczaniu strat ciśnienia. Skutek: niewystarczające przepływy i spadek wydajności.
Rozwiązanie: Dokładne obliczenie strat w każdym elemencie obwięzki, włączając filtry, zawory i armaturę regulacyjną.
Błąd 2: Nieprawidłowe rozmieszczenie czujników temperatury
Montaż czujników w miejscach narażonych na bezpośrednie nasłonecznienie lub w pobliżu źródeł ciepła powoduje błędne odczyty.
Rozwiązanie: Instalacja czujników w reprezentatywnych punktach pomieszczenia, z dala od źródeł ciepła i w miejscach niedostępnych dla użytkowników.
Błąd 3: Brak zabezpieczeń przed kondensacją
Pominięcie izolacji termicznej rur z wodą lodową prowadzi do kondensacji i zniszczeń wykończenia.
Rozwiązanie: Kompletna izolacja wszystkich elementów instalacji prowadzących medium o temperaturze poniżej punktu rosy powietrza w pomieszczeniu.
Błąd 4: Nieodpowiednie materiały instalacyjne
Stosowanie materiałów niskiej jakości lub nieodpowiednich dla danego medium prowadzi do korozji i nieszczelności.
Rozwiązanie: Dobór materiałów zgodnie z wymaganiami producenta klimakonwektorów i parametrami instalacji.
Konserwacja i eksploatacja systemów
Nawet najlepiej zaprojektowany system z klimakonwektorami wymaga właściwej konserwacji. Zaniedbania eksploatacyjne szybko prowadzą do awarii i spadku efektywności.
Harmonogram konserwacji:
- Miesięcznie: kontrola wizualna, sprawdzenie parametrów pracy
- Kwartalnie: czyszczenie lub wymiana filtrów powietrza
- Półrocznie: kontrola szczelności instalacji, sprawdzenie ustawień regulatorów
- Rocznie: kontrola techniczna wszystkich komponentów, kalibracja czujników
Kluczowe punkty kontrolne:
- Stan filtrów powietrza w klimakonwektorach
- Prawidłowość przepływów w obwodach hydraulicznych
- Działanie zaworów regulacyjnych i termostatycznych
- Stan izolacji termicznej
- Działanie systemów odpowietrzania
- Parametry pracy agregatu wody lodowej
Jak zapewnić długotrwałą i bezawaryjną pracę
Sukces projektu z klimakonwektorami zależy od przemyślanego podejścia na każdym etapie - od projektowania po eksploatację. Doświadczenie pokazuje, że inwestycja w prawidłowe rozwiązania hydrauliczne zwraca się już w pierwszym roku eksploatacji przez oszczędności energetyczne i brak kosztownych awarii.
Projektowanie z myślą o przyszłości
Przy projektowaniu systemu z klimakonwektorami warto zaplanować:
- Modularne rozwiązania umożliwiające łatwą rozbudowę
- Redundancję kluczowych elementów dla zwiększenia niezawodności
- Łatwy dostęp serwisowy do wszystkich komponentów hydraulicznych
- Monitoring parametrów pracy dla wczesnego wykrywania problemów
Wybór odpowiednich komponentów
Jakość komponentów hydraulicznych ma bezpośredni wpływ na trwałość i niezawodność instalacji:
- Zawory balansujące z możliwością precyzyjnej regulacji i pomiaru
- Odpowietrzniki odporne na zanieczyszczenia i korozję
- Filtry z odpowiednią klasą filtracji dla danego zastosowania
- Izolacja termiczna zapobiegająca kondensacji i stratom ciepła
Kluczowa rola komisjoningu
Właściwy komisjoning to ostatni, ale równie ważny element sukcesu:
- Sprawdzenie wszystkich połączeń hydraulicznych pod kątem szczelności
- Nastawienie przepływów nominalnych w każdym obwodzie
- Test wszystkich funkcji sterowania i regulacji
- Przeszkolenie obsługi z prawidłowej eksploatacji systemu
Pamiętaj, że nawet najlepsze klimakonwektory Mycond nie będą działać efektywnie bez prawidłowo zaprojektowanej i wykonanej hydrauliki. Inwestycja w jakość projektowania i montażu zwraca się wielokrotnie przez lata bezawaryjnej eksploatacji, zadowolenie użytkowników i reputację Twojej firmy na rynku systemów HVAC.
Właściwe podejście do hydrauliki klimakonwektorów to nie tylko kwestia techniczna - to fundament sukcesu każdego projektu klimatyzacyjnego. Czy Twoje następne projekty będą wykonane z uwzględnieniem wszystkich tych aspektów?
