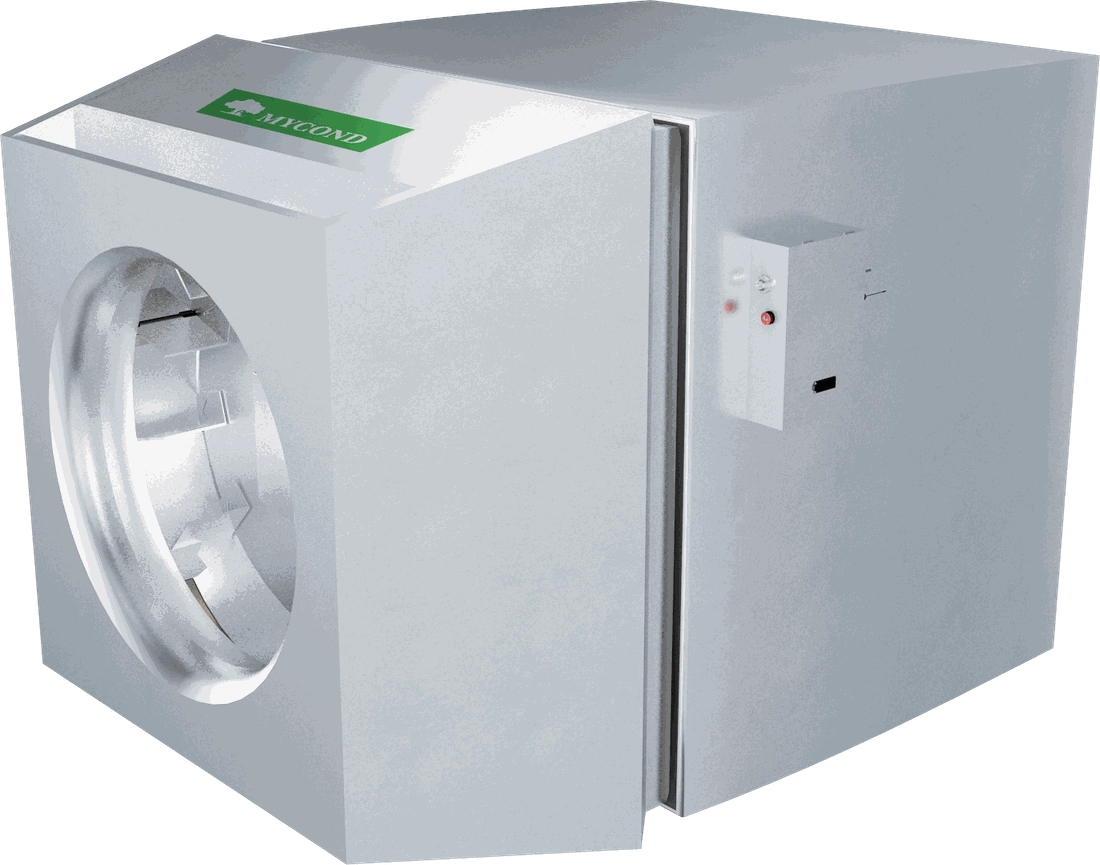

Mycond OXA-SK — агрегат бокового монтажу з охолодженням

Mycond OXA-SK — універсальне виконання для настінного або бокового монтажу з горизонтальним струменем, яке працює і на опалення, і на охолодження. Теплова потужність — до 105 кВт, холодопродуктивність — до 79 кВт. Краплевловлювач, піддон і дренажний патрубок повністю виключають потрапляння вологи в приміщення.

Горизонтальна подача цілий рік

OXA-SK поєднує дві речі: боковий монтаж із дальнобійним струменем і повноцінний режим охолодження. Улітку агрегат працює від чилера й видає до 79 кВт холоду, причому струмінь холодного повітря бʼє навіть далі, ніж теплого — до 28 м.

Уся волога залишається всередині агрегата: краплевловлювач затримує краплі, піддон збирає конденсат, а дренажний патрубок відводить його самопливом. Це дозволяє ставити агрегат над товаром, верстатами або торговою зоною.

Бездротова автоматика та керування

Керування — повністю бездротове: блок управління на агрегаті, термінал OXA-V або OXA-V2 (до 1024 агрегатів, зони, часові режими), бездротові датчики OXA-T2 у робочій зоні, Modbus RTU для BMS та хмарний доступ із смартфона. Захисти: від перенапруги та надструмів, контроль фаз, безпечна зупинка та плавний пуск.

Будова агрегата

Вентилятор, теплообмінник і блок напрямних лопаток — спільна начинка серії. В OXA-SK теплообмінник працює і на теплоносії, і на холодоносії, тому в нижній частині додано краплевловлювач та піддон із патрубком відведення конденсату.

Що саме керується

• Положення напрямних лопаток — кут і дальність струменя змінюються безступінчасто: улітку потік розводять вище, щоб холод не падав людям на голови.
• Швидкість вентилятора — частотне регулювання без перемикання ступенів.
• Бездротові датчики температури та вологості ставлять у робочій зоні прольоту.
• Один термінал на весь парк — до 1024 агрегатів, звʼязок у радіусі до 2 км, зони та тижневі графіки.
• Диспетчеризація — Modbus RTU у BMS, журнал параметрів і аварій на ПК, доступ зі смартфона.
• Захисти — контроль фаз, від перенапруги та надструмів, антизамерзання водяного контуру, плавний пуск.

Технічні характеристики

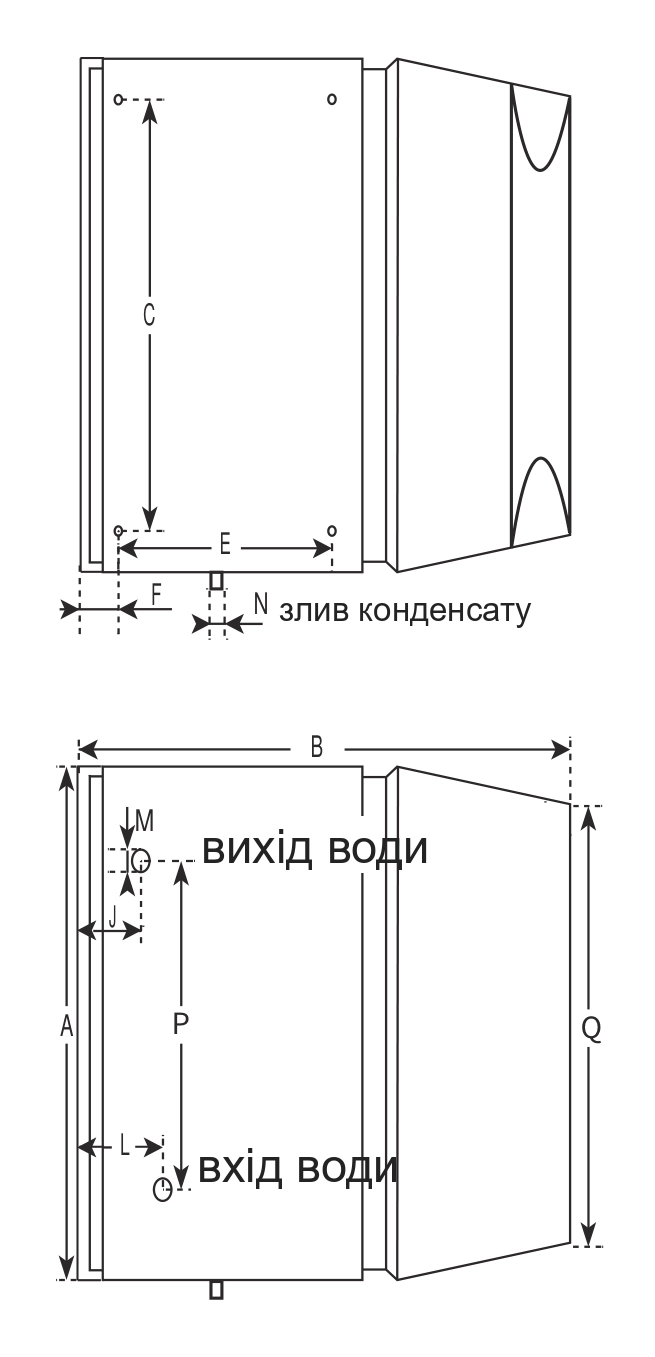

Габаритні розміри

Креслення DWG надаємо за запитом.

Продуктивність у режимі опалення

Продуктивність у режимі охолодження (7/12 °C)

tₐₗ — температура повітря на вході, rh — відносна вологість, Q — холодопродуктивність, tₛ — температура припливного повітря. Максимальний робочий тиск — 800 кПа.

Сфери застосування

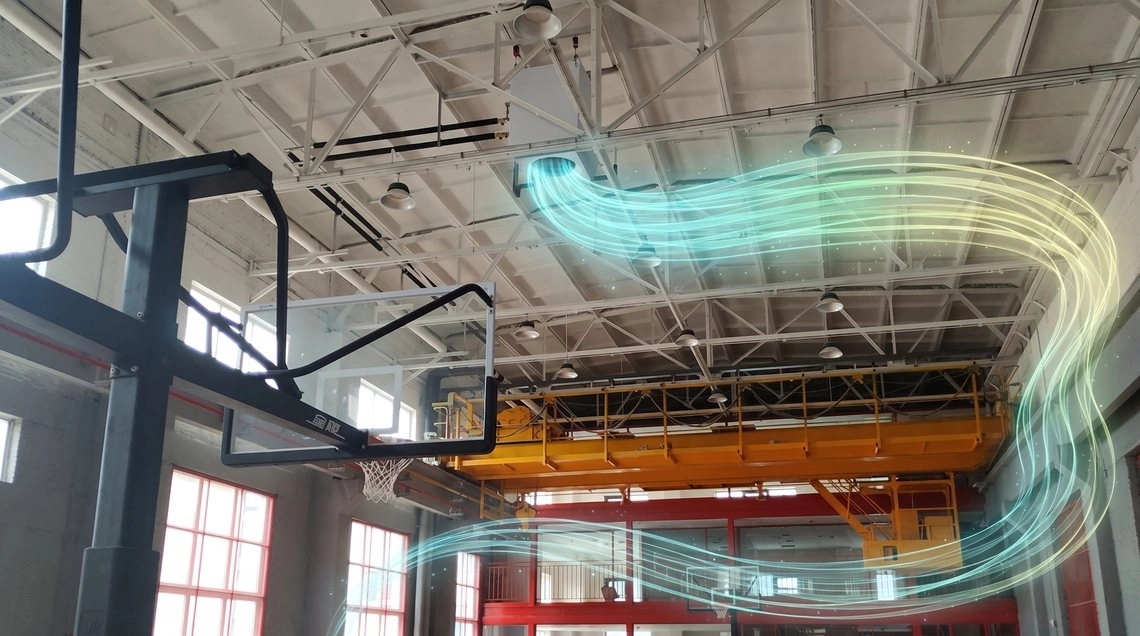

Спортивна зала: боковий монтаж, струмінь іде уздовж прольоту й не дує на майданчик.

• виробничі цехи з кран-балками, де стеля зайнята;
• торгові зали та шоуруми з витринами;
• склади й логістичні термінали;
• спортивні зали та манежі;
• СТО та автосалони.

Часті питання про агрегат Mycond OXA-SK

Чим OXA-SK відрізняється від OXA-SD?

OXA-SD працює лише на опалення, а OXA-SK має теплообмінник і вузол відведення конденсату для роботи від чилера влітку.

Чи потрібен дренажний насос?

Ні. Конденсат відводиться самопливом через патрубок DN25 (SK-I) або DN32 (SK-II). При 28 °C і 70% вологості витрата конденсату сягає 60,6 л/год.

На яку відстань працює агрегат?

У режимі охолодження — до 19 м (SK-I) та 28 м (SK-II), у режимі нагріву — до 17 і 26 м відповідно.

Чи можна поєднати зі стельовими агрегатами?

Так. На одному обʼєкті часто комбінують OXA-K у центрі прольоту та OXA-SK уздовж стін — усім керує один термінал OXA-V.
