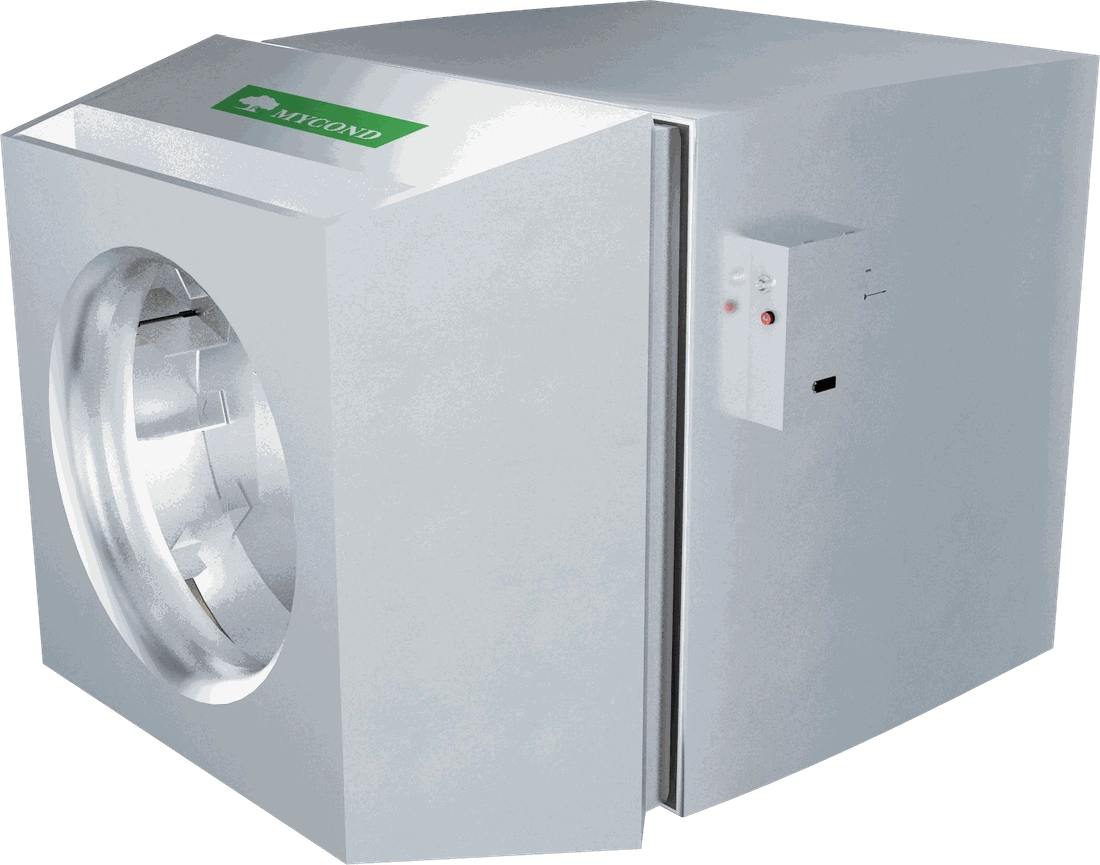

Mycond OXA-SD — агрегат бокового монтажу з водяним нагрівом

Mycond OXA-SD — виконання агрегата для настінного або бокового монтажу з горизонтальним викидом повітря. Працює виключно на опалення від водяного теплоносія й подає підігріте повітря на відстань до 26 м — там, де стельовий монтаж неможливий або небажаний. Дві моделі: OXA-SD-I та OXA-SD-II.

Для обʼєктів, де стеля недоступна

У багатьох цехах і складах стельовий простір зайнятий кран-балками, конвеєрами, стелажами або світловими ліхтарями, а висота приміщення робить обслуговування стельового обладнання дорогим. OXA-SD монтується на стіну або колону на зручній висоті й бʼє горизонтальним струменем уздовж приміщення.

При цьому зберігається головна логіка платформи OXA: агрегат забирає перегріте повітря, підігріває його на водяному теплообміннику та повертає в робочу зону без мережі повітроводів.

Бездротова автоматика та керування

Керування побудоване на бездротовому звʼязку: блок управління на агрегаті, термінал OXA-V або OXA-V2 (до 1024 агрегатів, зони, розклад режимів) та бездротові датчики OXA-T2, які вимірюють температуру та вологість у робочій зоні. Через Modbus RTU система інтегрується в BMS, а через хмару — у смартфон. Убудовані захисти: від перенапруги та надструмів, контроль фаз, безпечна зупинка при знеструмленні та плавний пуск.

Будова агрегата

Начинка та сама, що й у стельових агрегатів серії: вентилятор, водяний теплообмінник і блок напрямних лопаток. Різниця лише в орієнтації корпуса — в OXA-SD повітря викидається горизонтально, тому лопатки задають дальність струменя, а не кут падіння.

Чому не радіатори та тепловентилятори

Радіатори й побутові тепловентилятори гріють зону радіусом кілька метрів, а решта тепла йде під дах. Боковий агрегат OXA бʼє струменем углиб прольоту й перемішує повітря на всій глибині приміщення.

Що саме керується

• Положення напрямних лопаток — кут і дальність струменя змінюються безступінчасто під геометрію цеху.
• Швидкість вентилятора — частотне регулювання без перемикання ступенів.
• Бездротові датчики температури ставлять у дальній точці прольоту — там, де важливо втримати температуру.
• Один термінал на весь парк — до 1024 агрегатів, звʼязок у радіусі до 2 км, зони та тижневі графіки.
• Диспетчеризація — Modbus RTU у BMS, журнал параметрів і аварій на ПК, доступ зі смартфона.
• Захисти — контроль фаз, від перенапруги та надструмів, антизамерзання водяного контуру, плавний пуск.

Технічні характеристики

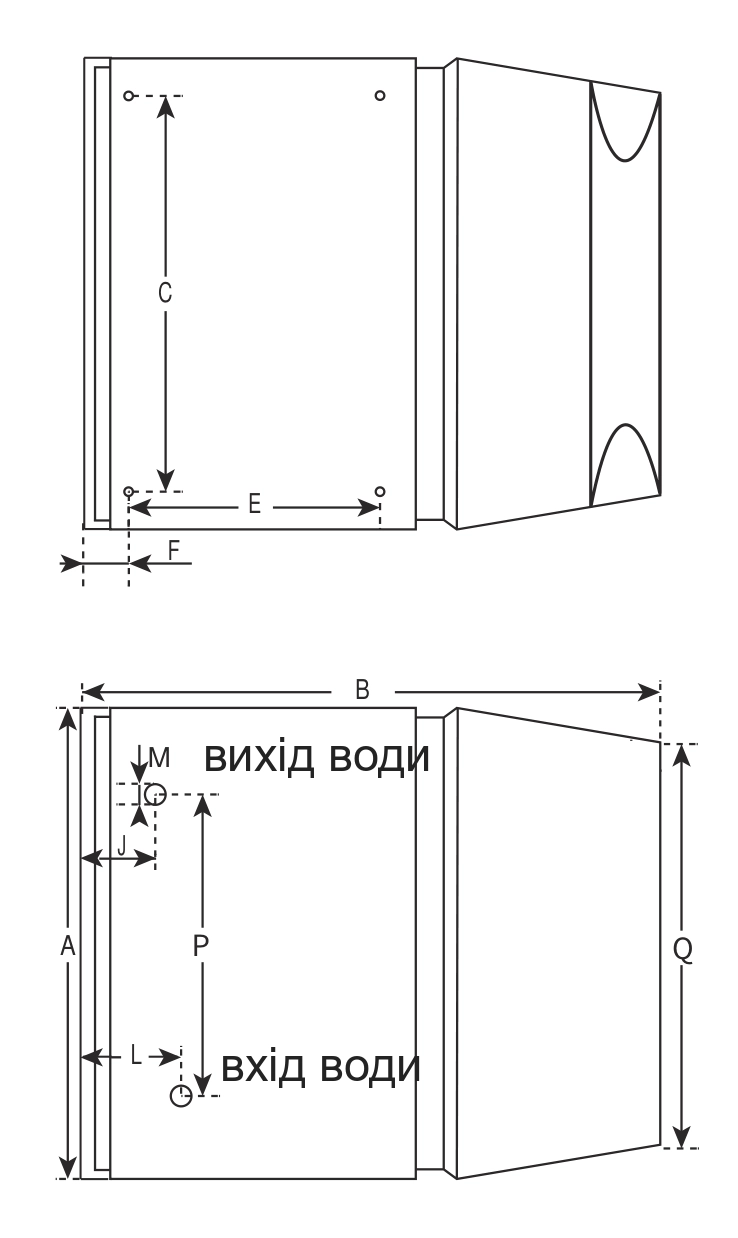

Габаритні розміри

Креслення DWG надаємо за запитом.

Продуктивність у режимі опалення

Q — теплова потужність, tₛ — температура припливного повітря. Стовпці 10/15/20 °C — температура рециркуляційного повітря. Максимальний робочий тиск — 800 кПа.

Сфери застосування

• цехи з кран-балками та мостовими кранами;
• склади з високими стелажами;
• ангари та металоконструкції з легкою покрівлею;
• спортивні зали та манежі;
• вхідні групи та зони біля воріт.

Часті питання про агрегат Mycond OXA-SD

На яку відстань бʼє струмінь?

До 17 м у моделі OXA-SD-I та до 26 м у OXA-SD-II. Це дозволяє обігрівати довгі прольоти з однієї стіни.

Чим OXA-SD відрізняється від OXA-D?

Конструкцією корпуса й напрямком подачі: OXA-D подає повітря вниз через вихровий дифузор зі стелі, а OXA-SD — горизонтально зі стіни чи колони. Теплова потужність і автоматика зіставні.

Чи працює OXA-SD на охолодження?

Ні, це виконання лише для опалення. Для бокового монтажу з охолодженням існує модель OXA-SK із краплевловлювачем і дренажем.

Яка висота монтажу оптимальна?

Агрегат розрахований на приміщення висотою 15–25 м і монтується на висоті, з якої струмінь накриває робочу зону без заслін від стелажів.
