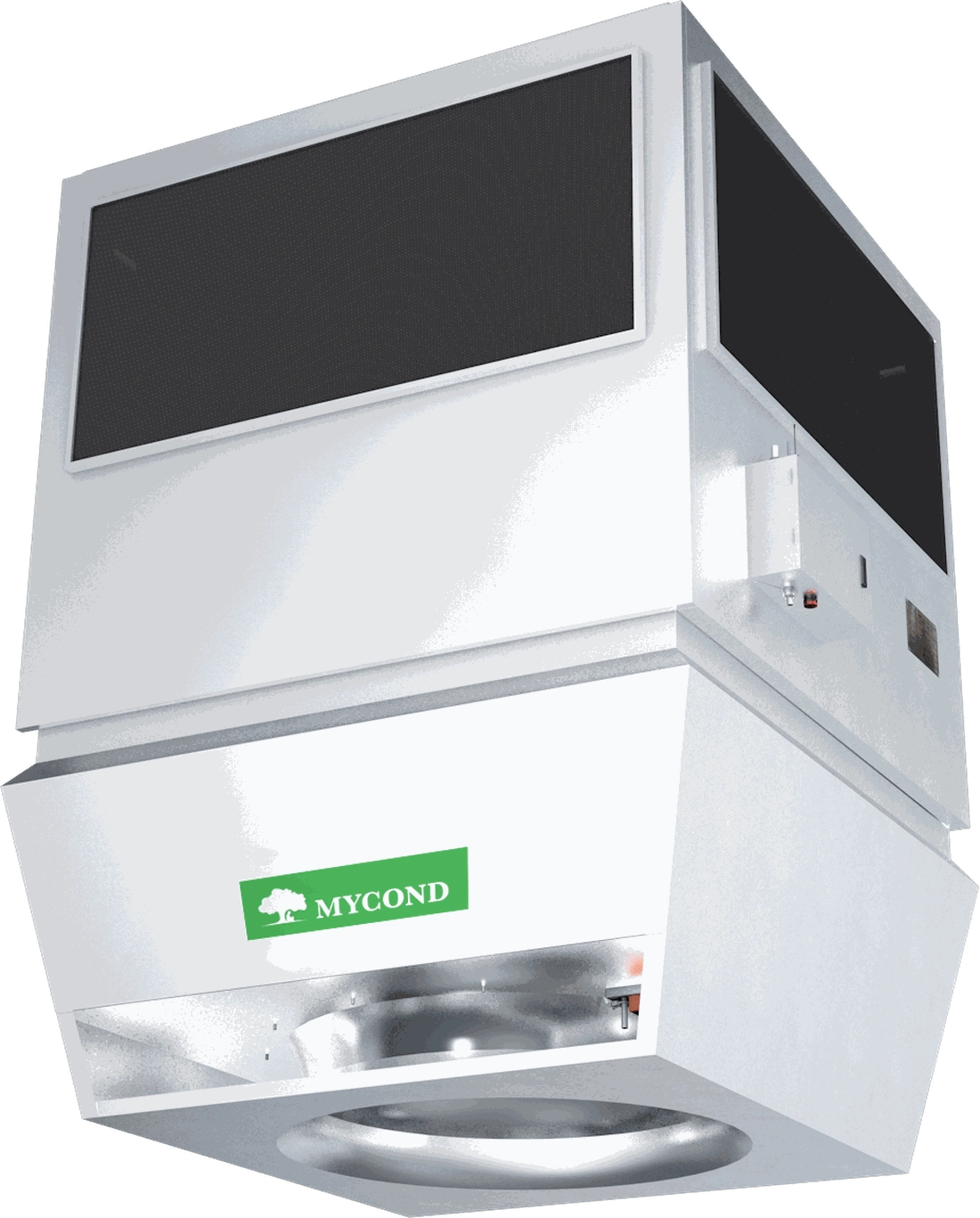

Mycond OXA-K — агрегат водяного нагріву та охолодження

Mycond OXA-K — децентралізований агрегат для приміщень висотою 6–30 м, який узимку гріє від котельні, ГВП або теплового насоса, а влітку охолоджує від чилера. Теплова потужність — до 144 кВт, холодопродуктивність — до 104 кВт. Дві типорозмірні моделі: OXA-K-I та OXA-K-II.

Цілорічний клімат одним агрегатом

Узимку OXA-K забирає перегріте повітря з-під стелі й вихровим потоком повертає тепло в робочу зону. Улітку той самий теплообмінник живиться від чилера й працює на охолодження — одна машина замінює дві окремі системи.

Ключова відмінність від звичайних повітронагрівачів — робота з конденсатом. Периметральна конструкція теплообмінника, вбудований каплеуловлювач і піддон із гравітаційним відведенням працюють без дренажних насосів, а режим Fan Stop Status гарантує, що при зупинці вентилятора краплі не потрапляють у приміщення. Це важливо там, де під агрегатом стоять верстати, товар або робочі місця.

Бездротова автоматика та керування

Екосистема керування працює на бездротовому обміні даними — без прокладання сигнальних кабелів по цеху:

• Блок управління OXA на агрегаті — вентилятор, клапани, заслінки та захисти.
• Термінал OXA-V — керування до 1024 агрегатів із обʼєднанням у зони.
• Термінал OXA-V2 — збір даних, режими за часовими інтервалами та аналіз температур.
• Бездротові датчики OXA-T2 — температура та вологість саме в робочій зоні, а не під стелею.
• Modbus RTU — інтеграція в систему керування будівлею (BMS).
• Хмара та смартфон — моніторинг і керування в реальному часі з будь-якого пристрою.

У блок управління вбудовані електротехнічні захисти: від перенапруги та надструмів, контроль фаз для захисту двигуна, безпечна зупинка при знеструмленні та плавний пуск вентилятора.

Будова агрегата

Конструкція спільна для всієї водяної серії: осьовий вентилятор угорі, теплообмінник під ним і вихровий повітророзподільник із напрямними лопатками знизу. В OXA-K той самий теплообмінник працює і на теплоносії, і на холодоносії, а під ним стоять краплевловлювач та піддон для конденсату.

Чому не радіатори та тепловентилятори

Радіатори віддають тепло вгору — під покрівлею збирається гаряча «шапка», а в робочій зоні холодно. Агрегат OXA доводить теплий струмінь до підлоги й тримає рівну температуру там, де працюють люди.

Що саме керується

• Положення напрямних лопаток — кут подачі змінюється безступінчасто: узимку струмінь опускають до підлоги, влітку розводять ширше, щоб не дуло на людей.
• Швидкість вентилятора — частотне регулювання без перемикання ступенів.
• Бездротові датчики температури та вологості ставлять у робочій зоні, а не біля агрегата.
• Один термінал на весь парк — до 1024 агрегатів, звʼязок у радіусі до 2 км, зони та тижневі графіки.
• Диспетчеризація — Modbus RTU у BMS, журнал параметрів і аварій на ПК, доступ зі смартфона.
• Захисти — контроль фаз, від перенапруги та надструмів, антизамерзання водяного контуру, плавний пуск.

Технічні характеристики

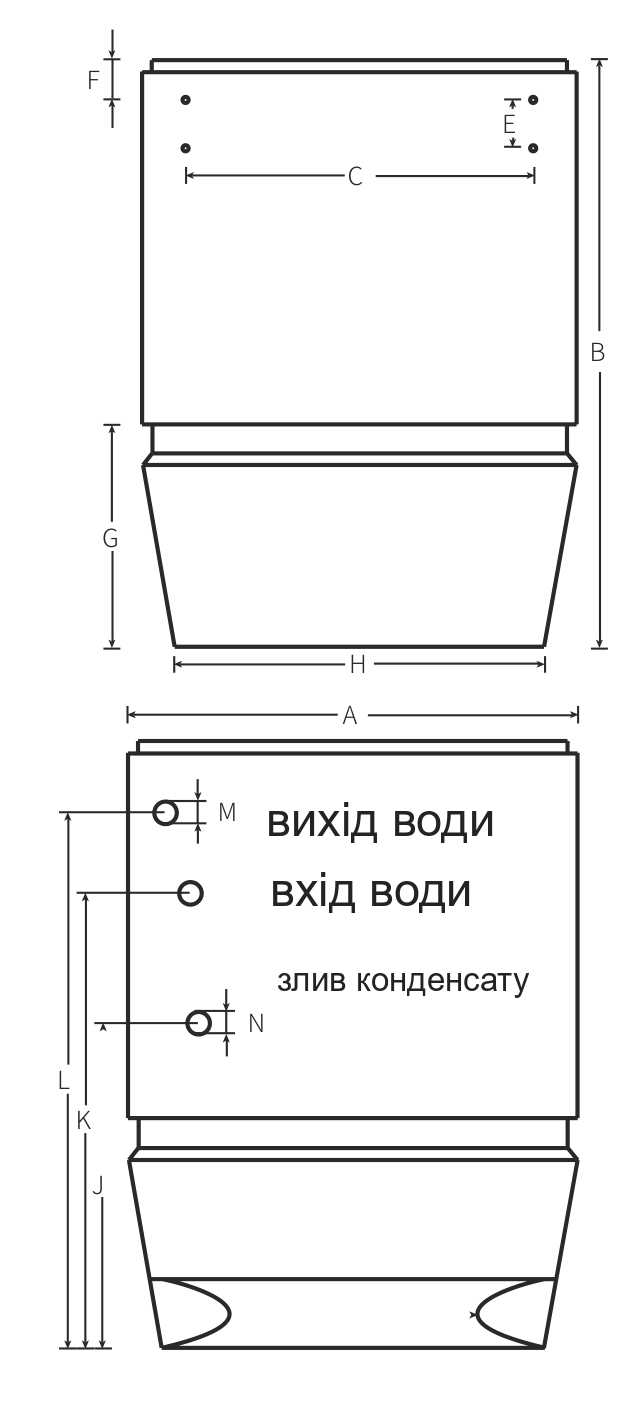

Габаритні розміри

Патрубки води та відведення конденсату виведені збоку корпусу. Креслення DWG надаємо за запитом.

Продуктивність у режимі опалення

«—» означає, що температура припливного повітря перевищує допустимі 60 °C — експлуатація в такому режимі заборонена.

Продуктивність у режимі охолодження (холодоносій 7/12 °C)

tₐₗ — температура повітря на вході, rh — відносна вологість, Q — холодопродуктивність, tₛ — температура припливного повітря. Максимальний робочий тиск — 800 кПа. Повні таблиці для графіків 8/14 та 10/16 °C надаємо за запитом.

Сфери застосування

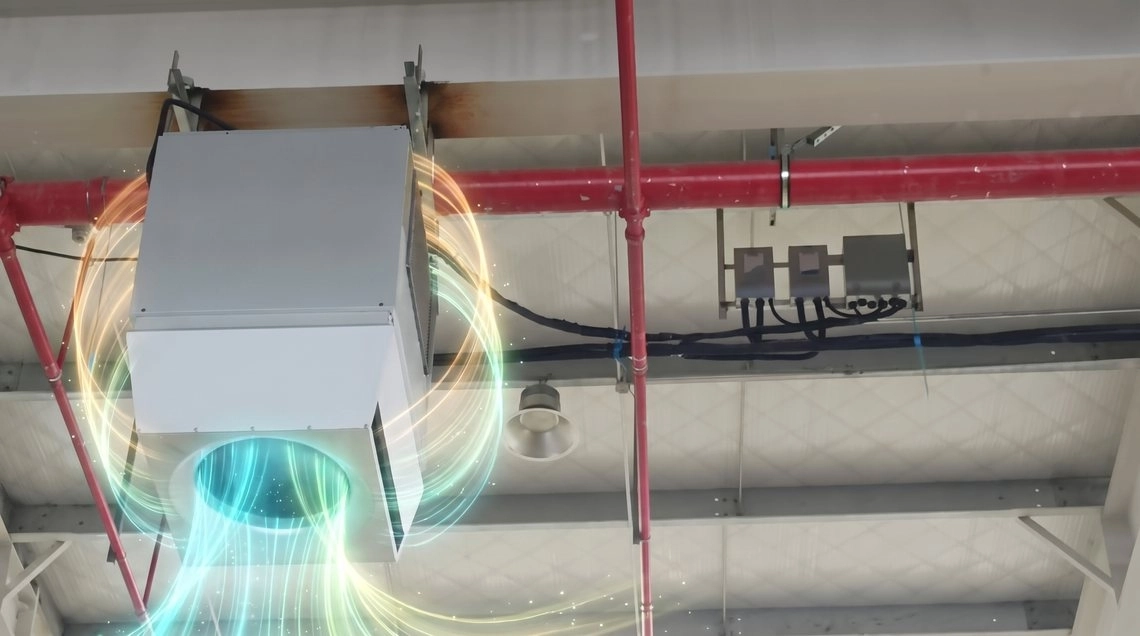

Виробничий цех: улітку той самий агрегат працює на охолодження від чилера.

OXA-K обирають там, де клімат потрібен цілий рік, а не лише опалення взимку:

• виробничі цехи з тепловиділенням від обладнання;
• торгові зали, шоуруми та будівельні гіпермаркети;
• спортивні та багатофункціональні зали;
• склади з температурночутливим товаром;
• автосалони, СТО та майстерні;
• логістичні термінали з ділянками комплектації.

Часті питання про агрегат Mycond OXA-K

Чим OXA-K відрізняється від OXA-D?

OXA-D працює лише на опалення, а OXA-K — це універсальне виконання з периметральним теплообмінником, каплеуловлювачем і дренажем, яке влітку працює від чилера на охолодження.

Який чилер потрібен для OXA-K?

Агрегат розрахований на графіки холодоносія 7/12, 8/14 та 10/16 °C. При 7/12 °C і повітрі 28 °C / 70% холодопродуктивність сягає 65 кВт (K-I) та 104 кВт (K-II).

Куди відводиться конденсат?

У піддон із гравітаційним дренажем через патрубок DN25 (K-I) або DN32 (K-II) — без дренажних насосів. При повітрі 28 °C / 70% витрата конденсату сягає 83 л/год.

На яку висоту монтується агрегат?

OXA-K-I — на 4–15 м, OXA-K-II — на 4–23 м. Це більше, ніж у версії лише з нагрівом, завдяки більшій витраті повітря — до 10 100 м³/год.

Чи можна керувати групою агрегатів централізовано?

Так. Термінал OXA-V керує групою до 1024 агрегатів із обʼєднанням у зони, а через Modbus RTU система інтегрується в BMS будівлі чи хмарний моніторинг.
