Mycond OXA-D — децентралізований агрегат водяного нагріву

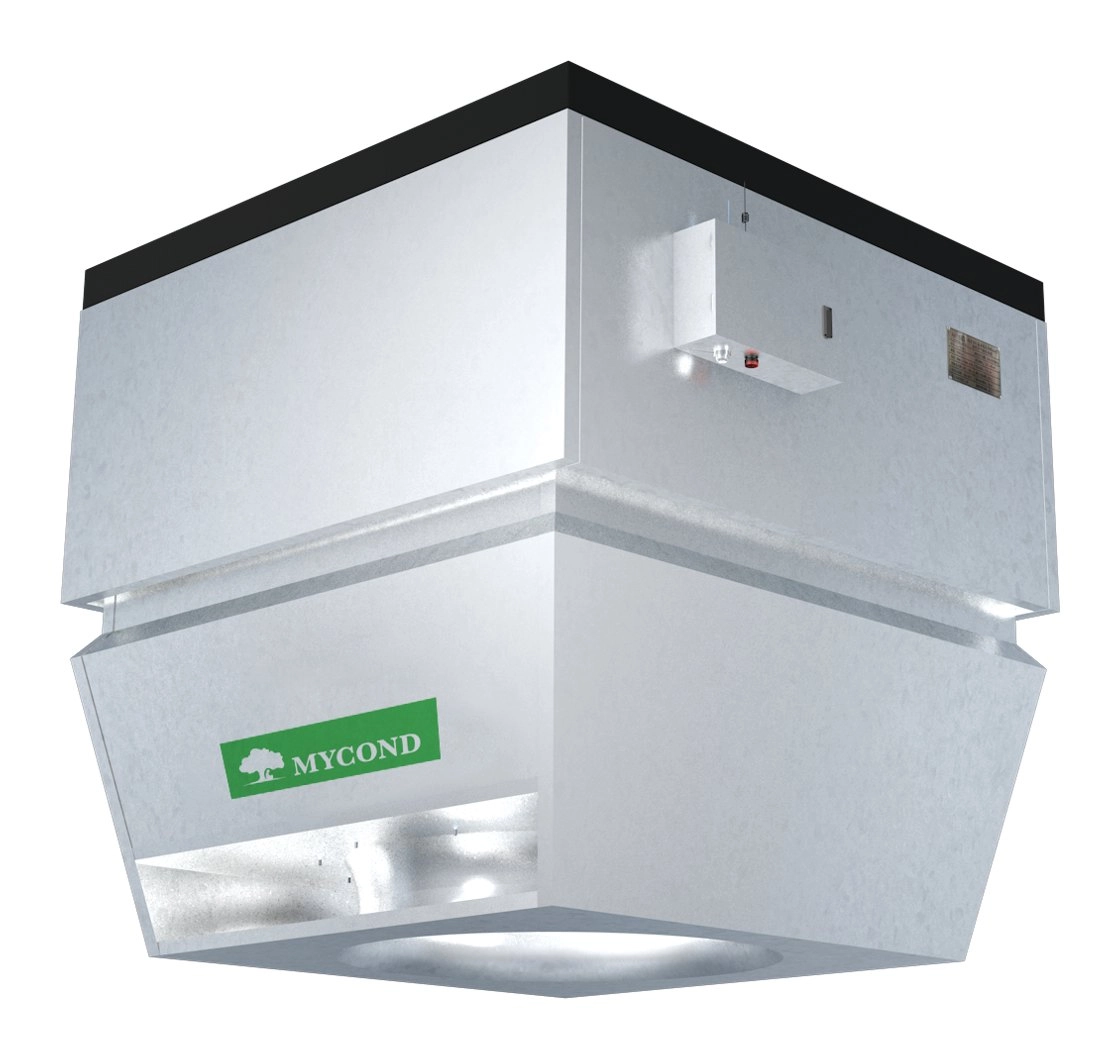

Mycond OXA-D — децентралізований рециркуляційний агрегат водяного нагріву для приміщень висотою від 6 до 30 метрів. Він працює від системи центрального опалення, власної котельні або теплового насоса й розподіляє тепло вихровим повітророзподільником — без мережі повітроводів. У серії дві типорозмірні моделі: OXA-D-I (до 66 кВт, 6 700 м³/год) та OXA-D-II (до 103 кВт, 9 700 м³/год).

Чому у високих приміщеннях «опалення працює, а в цеху холодно»

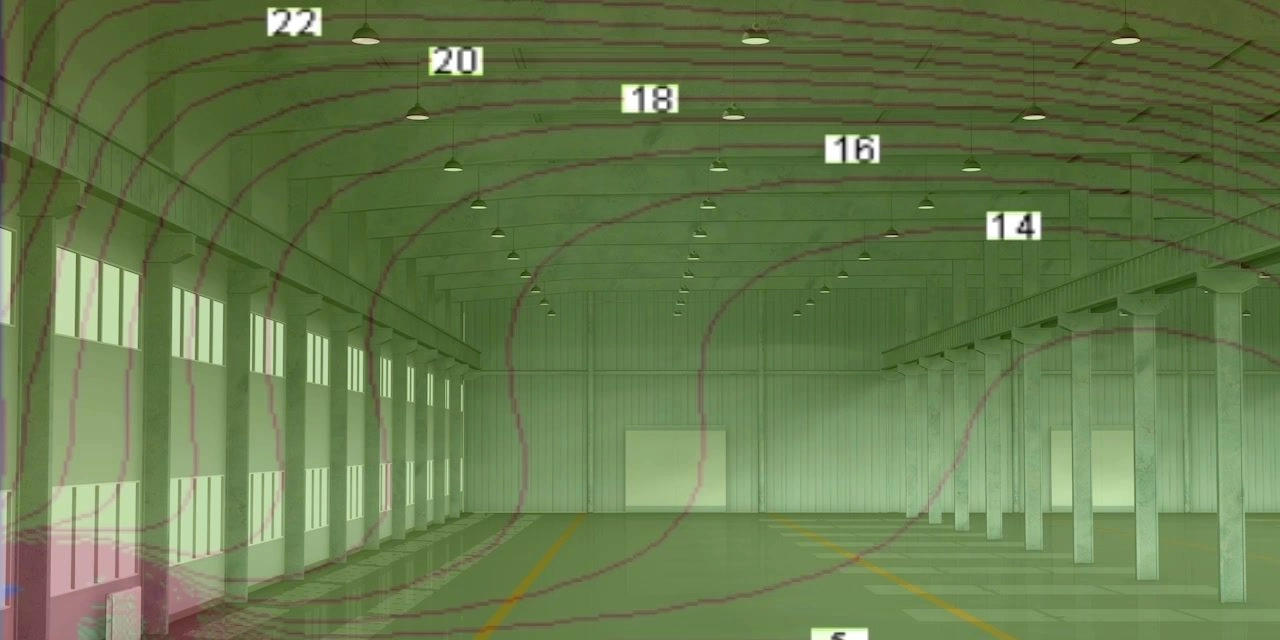

Причина — температурна стратифікація: тепле повітря піднімається під стелю, і саме там концентрується куплене тепло. Радіатори прогрівають щонайбільше 5 метрів від стіни, локальні тепловентилятори створюють теплові плями й протяги, а централізовані системи з повітроводами фактично опалюють покрівлю.

Mycond OXA-D повертає тепло з-під стелі назад у робочу зону. Агрегат забирає перегріте повітря згори, доводить його до заданої температури на водяному теплообміннику й спрямованим вихровим потоком подає вниз — туди, де працюють люди й обладнання.

Вихровий повітророзподіл: адаптивний дифузор 3-в-1

Серце агрегата — вихровий повітророзподільник із направляючими лопатками та приводом Belimo (кут повороту 0–90°). Один дифузор працює у трьох режимах і автоматично підбирає оптимальний:

• Струменевий — щільний дальнобійний струмінь, щоб подолати велику висоту.
• Сітчастий — мʼяка рівномірна подача безпосередньо в робочу зону.
• Вихровий — закручений потік зі стабільною дальністю та швидким перемішуванням.

Завдяки спрямованому потоку для досягнення цільової температури потрібно на 25–30% менше повітря. Це означає компактніше обладнання на старті та нижчі рахунки за електроенергію й тепло під час експлуатації.

Функції та комплектація

• Водяний мідно-алюмінієвий теплообмінник.
• Вихровий розподіл повітря, направляючі лопатки з приводом Belimo (0–90°).
• Рециркуляція: збір перегрітого повітря з-під стелі.
• Вентилятор EBM-papst із безступінчастим VAV-регулюванням 0–100%.
• Датчики температури повітря на вході та припливного повітря.
• Блок управління OXA, термінал OXA-V / V2, датчики OXA-T2, інтерфейс Modbus RTU.
• Автоматичне видалення пилу зворотним промиванням.

Як рухається повітря в цеху

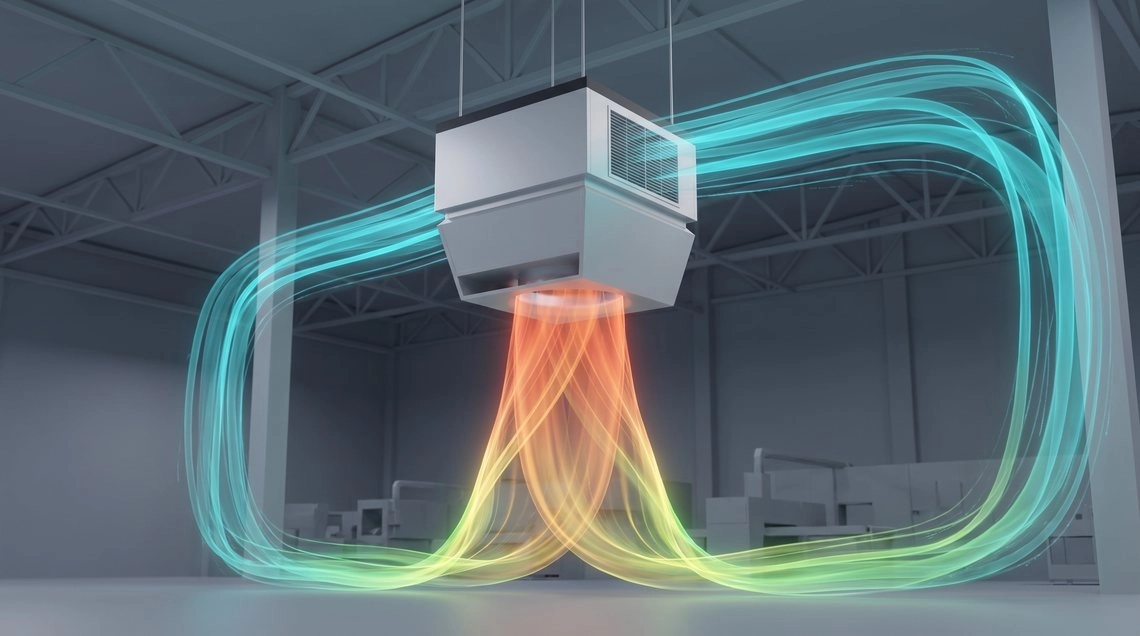

Агрегат забирає перегріте повітря з-під покрівлі, проганяє його через теплообмінник і скеровує вниз широким вихровим струменем. Досягнувши підлоги, потік розходиться по площі й піднімається вздовж стін назад до забору — цикл замикається, а тепло не накопичується під дахом.

Будова агрегата

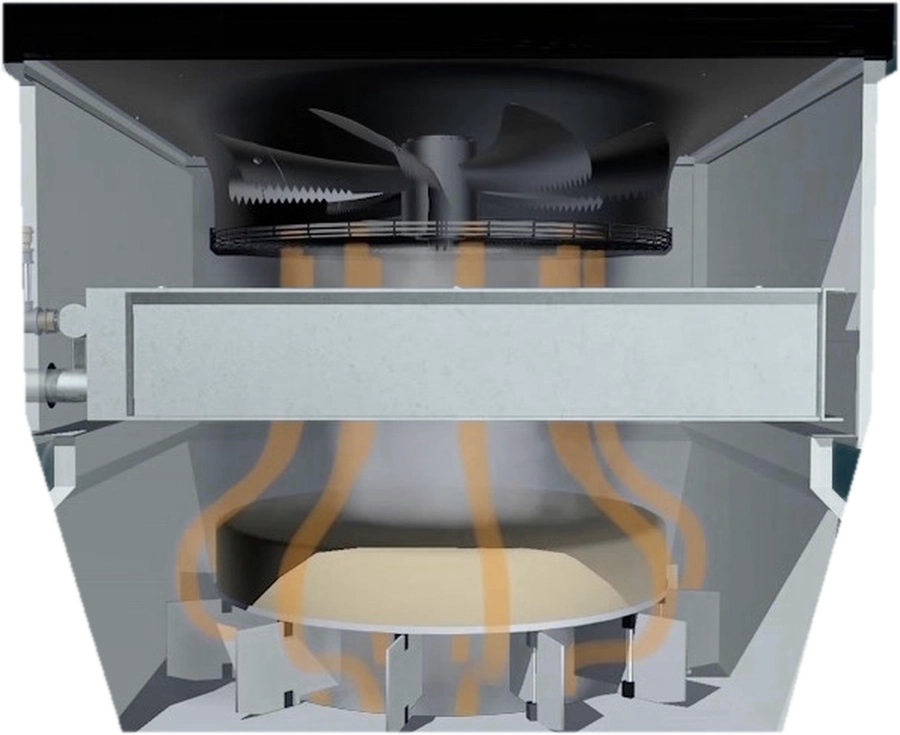

У розрізі видно всі три вузли: осьовий вентилятор із двигуном угорі, водяний теплообмінник під ним і вихровий повітророзподільник із напрямними лопатками знизу. Повітря заходить через бічні решітки, віддає тепло на теплообміннику й виходить закрученим потоком — саме лопатки задають кут подачі.

Чому не радіатори та тепловентилятори

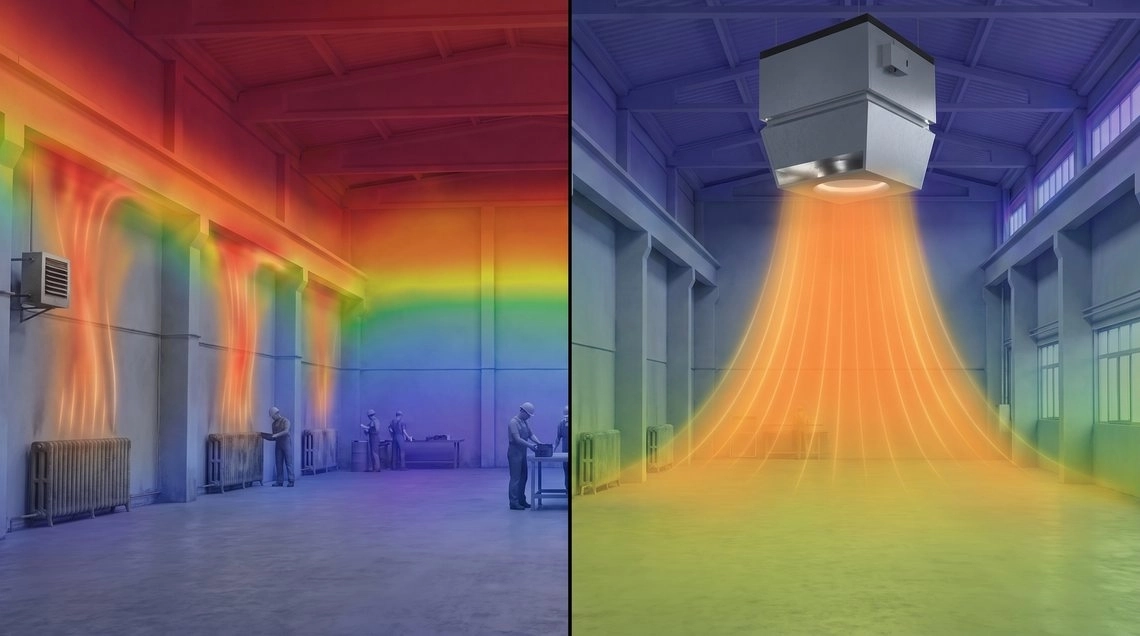

Радіатори й настінні тепловентилятори віддають тепло вгору: під покрівлею збирається розжарена «шапка», а в робочій зоні залишається холодно. OXA-D працює навпаки — доводить теплий струмінь до підлоги й тримає рівну температуру саме там, де стоять люди й обладнання. Це прямо зменшує втрати через покрівлю та рахунок за газ.

Бездротова автоматика та керування

Що саме керується

• Положення напрямних лопаток — кут подачі змінюється безступінчасто: узимку струмінь опускають до підлоги, у міжсезоння розводять ширшим віялом.
• Швидкість вентилятора — частотне регулювання від мінімуму до повної витрати, без перемикання ступенів.
• Бездротові датчики температури ставлять у робочій зоні, а не біля агрегата — автоматика тримає температуру там, де працюють люди.
• Один термінал на весь парк — до 1024 агрегатів, звʼязок у радіусі до 2 км, зони та тижневі графіки.
• Диспетчеризація — Modbus RTU у BMS, журнал параметрів і аварій на ПК, доступ зі смартфона.
• Захисти — контроль фаз, від перенапруги та надструмів, антизамерзання водяного контуру, плавний пуск.

Технічні характеристики

Габаритні розміри

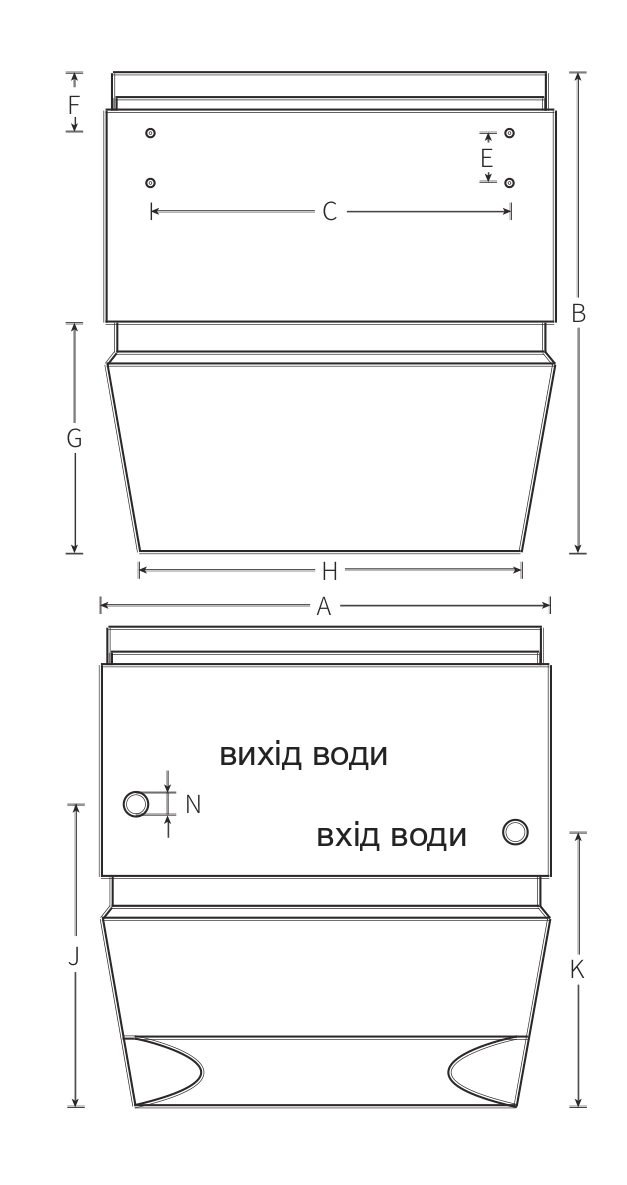

Патрубки подачі та відведення води розташовані знизу корпусу. Креслення DWG надаємо за запитом.

Продуктивність у режимі опалення

Q — теплова потужність, tₛ — температура припливного повітря. Стовпці 10/15/20 °C — температура рециркуляційного повітря. Максимальний робочий тиск — 800 кПа, максимальна температура припливного повітря — 60 °C, максимальна температура навколишнього середовища — 40 °C.

Нестандартні виконання (вибухозахищене, антикорозійне, з очищенням повітря, іншими функціональними секціями) — за запитом. Якщо висота встановлення виходить за межі допустимого діапазону, агрегат виготовляється за індивідуальними параметрами.

Сфери застосування

Mycond OXA-D застосовують там, де потрібно рівномірно опалювати великий обʼєм і де прокладання повітроводів надто дороге або неможливе:

• склади та розподільчі центри;
• логістичні термінали й ділянки комплектації;
• виробничі та механоскладальні цехи;
• ангари, металоконструкції, автосервіси та СТО;
• спортивні зали й манежі;
• торгові зали, шоуруми та будівельні гіпермаркети;
• депо, вокзали, ремонтні майстерні.

Часті питання про агрегат Mycond OXA-D

Для якої висоти приміщення підходить OXA-D?

Платформа OXA розрахована на приміщення висотою 6–30 м. Для моделі OXA-D-I рекомендована висота встановлення — 4–10 м, для OXA-D-II — 4–17 м. Якщо висота виходить за ці межі, агрегат виготовляється за індивідуальними параметрами.

Яка теплова потужність агрегата?

Від 38 до 103 кВт залежно від моделі та параметрів теплоносія. При графіку 90/70 °C і температурі рециркуляційного повітря 10 °C OXA-D-I видає 66 кВт, OXA-D-II — 103 кВт.

Чи потрібні повітроводи?

Ні. Агрегат працює за рециркуляційним принципом і подає повітря вихровим повітророзподільником безпосередньо в робочу зону. Радіус дії одного агрегата — понад 10 м.

Від якого джерела тепла працює OXA-D?

Від будь-якої водяної системи: центрального опалення, власної котельні або теплового насоса. Робочі графіки теплоносія — від 60/40 до 90/70 °C, максимальний тиск 800 кПа.

Наскільки він шумний?

Рівень шуму не перевищує 60 дБ завдяки вентилятору EBM-papst із безступінчастим VAV-регулюванням — агрегат можна розміщувати над робочими місцями.

Як обслуговувати теплообмінник і фільтр?

Передбачено автоматичне видалення пилу зворотним промиванням, тож планове обслуговування зводиться до періодичного огляду. Патрубки води виведені знизу корпусу для зручного доступу.
