Компактна касета

Оновлений дизайн панелі має менші розміри та більш плавні лінії. Це робить її ідеальним рішенням для невеликих приміщень.
Холодопродуктивність: 1.50 ... 4.50 кВт
Теплова потужність: 1.70 ... 5.00 кВт
Компактна касета

Основні характеристики:

  • Панельна конструкція з максимальними розмірами 620x620, максимальна сумісність з модульними стелями
  • Незалежне керування 4 лопатями
  • 6 рівнів позиціонування на одну лопать, з 1296 можливими комбінаціями
  • Інверторний двигун вентилятора постійного струму
  • 5 швидкостей вентилятора, які можна вибрати ТІЛЬКИ за допомогою дротового контролера MWI-R201ABK та бездротового контролера MIR-RS01
  • Насос для конденсату в стандартній комплектації
  • Підготовка до подачі свіжого повітря (попередньо прорізана)

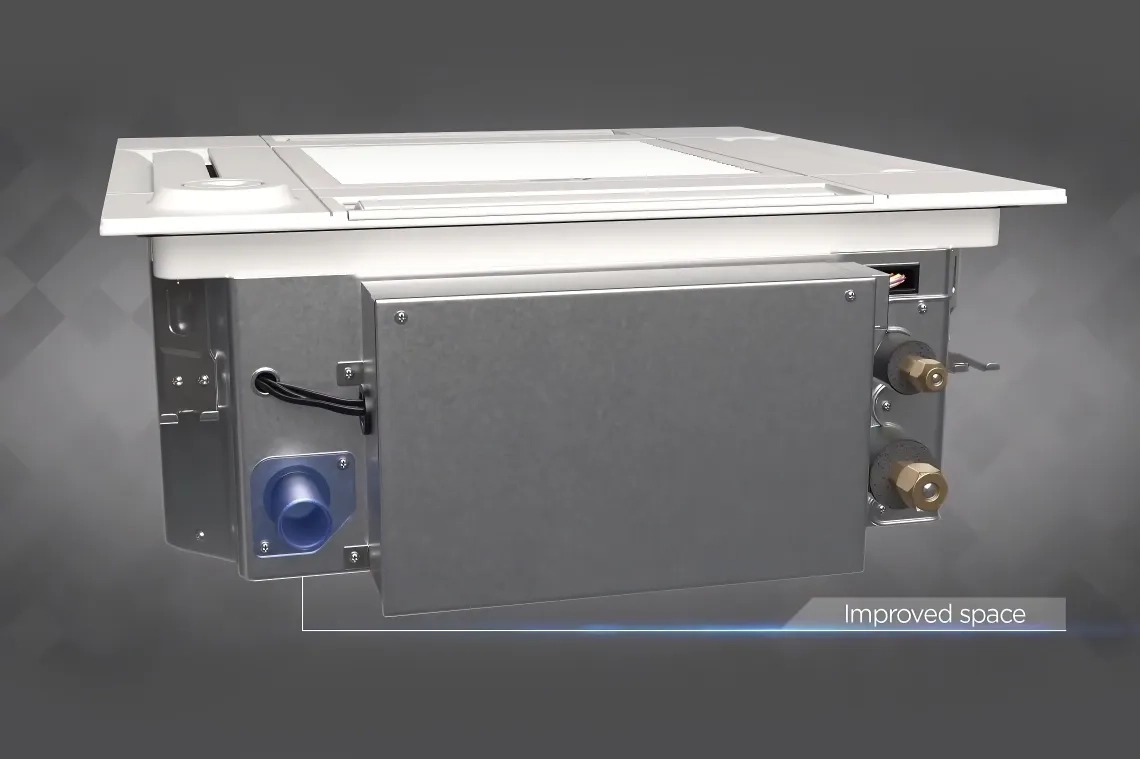

Покращений простір

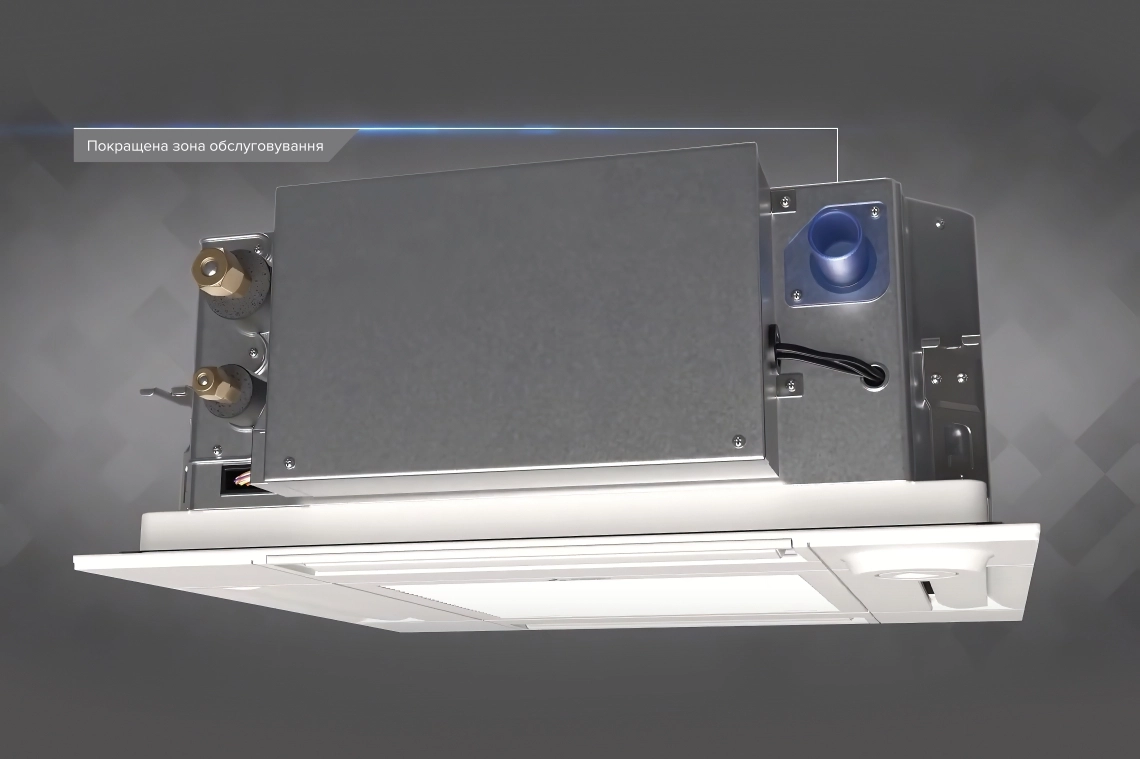

Для легкого доступу до дренажного з'єднання та плати керування

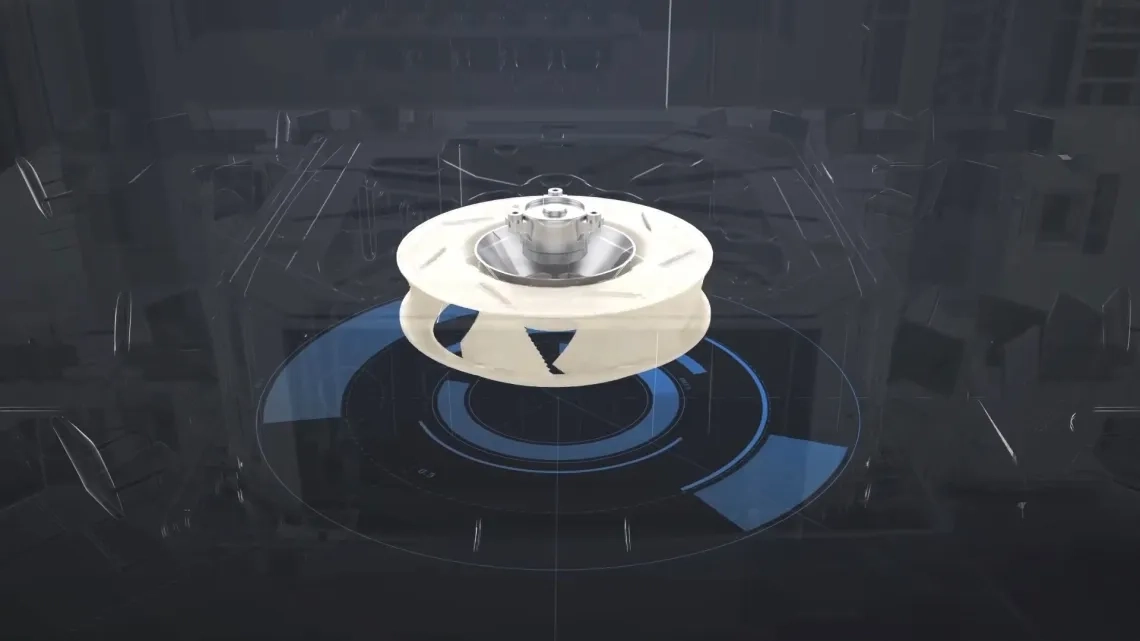

Вентилятор з приводом від двигуна постійного струму

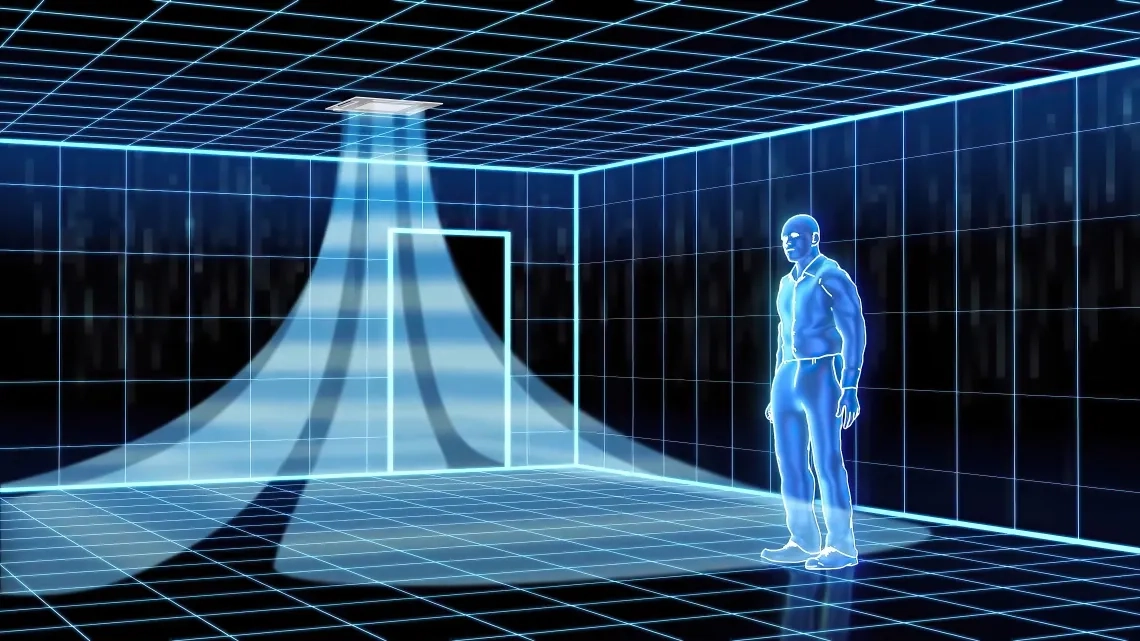

4-сторонній потік повітря

Кондиціоноване повітря виводиться з блоку в усіх напрямках, забезпечуючи рівномірне охолодження або обігрів по всьому приміщенню.


4-way airflow

Технічні характеристики Агрегати MIBC-05X1EV1AD MIBC-07X1EV1AD MIBC-09X1EV1AD MIBC-12X1EV1AD MIBC-16X1EV1AD
Потужність
Охолодження кВт 1,50 2,20 2,80 3,60 4,50
Опалення кВт 1,70 2,50 3,20 4,00 5,00
Електричні параметри
Живлення Ph/V/Hz 1/220~230/50/60
Вентиляція
Витрата повітря (H/M/L) м3/год 650/540/430 700/590/480
Звуковий тиск
(H/M/L)
дБ(А) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Звукова потужність
(H/M/L)
дБ(А) 46/44/43 46/44/43 46/44/43 47/44/43 47/44/43
Установка - Розміри
Розміри нетто
(ШхДхВ)
мм 570x570x260
Упакований блок
розміри
(ШхДхВ)
мм 718x680x380
Вага нетто/брутто

Кг 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø Труба для рідини мм (дюйм) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Газова труба мм (дюйм) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Ранель
Модель   MB-620KB MB-620KB MB-620KB MB-620KB MB-620KB
Розміри нетто панелі
(ШхДхВ)
мм 620x620x60 620x620x60 620x620x60 620x620x60 620x620x60
Панель Розміри упаковки
(ШхДхВ)
мм 660x660x115 660x660x115 660x660x115 660x660x115 660x660x115
Вага панелі нетто/брутто

Кг 3.1/4.8 3.1/4.8 3.1/4.8 3.1/4.8 3.1/4.8

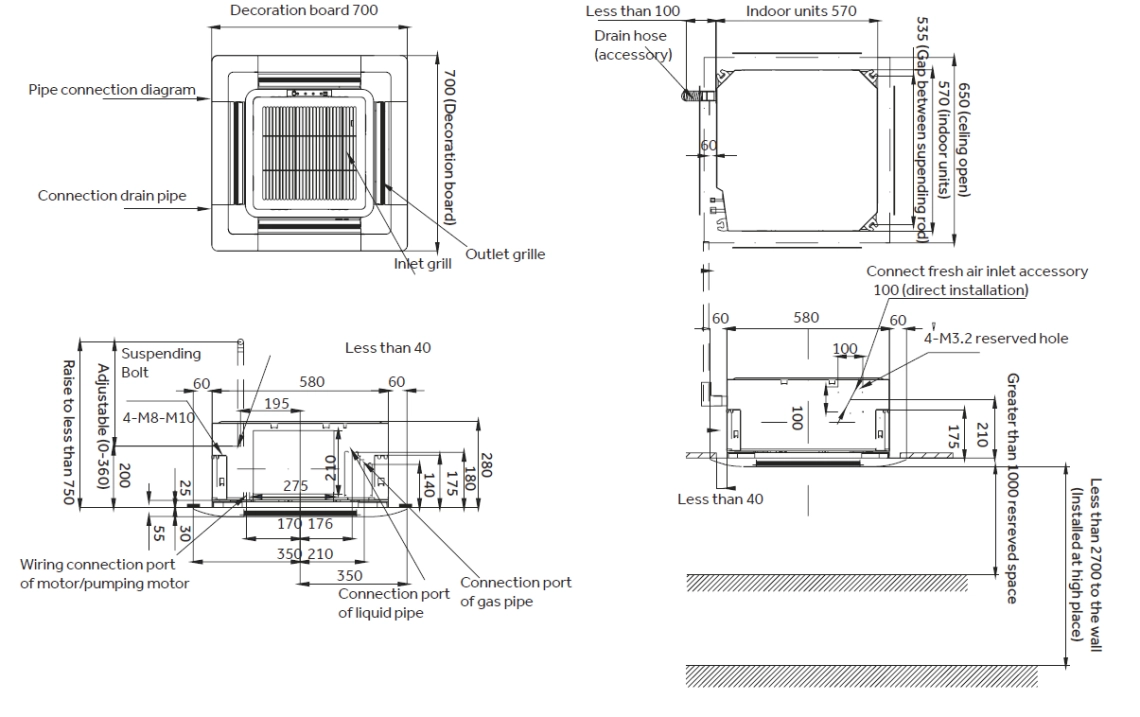

Розміри

MIBC-05X1EV2AD MIBC-07X1EV2AD MIBC-09X1EV2AD MIBC-12X1EV2AD MIBC-16X1EV2AD MIBC-18X1EV2AD

dimensions
