Касета з круговим потоком

Рівномірний розподіл повітря по всьому контуру приладу, для вашого максимального комфорту.

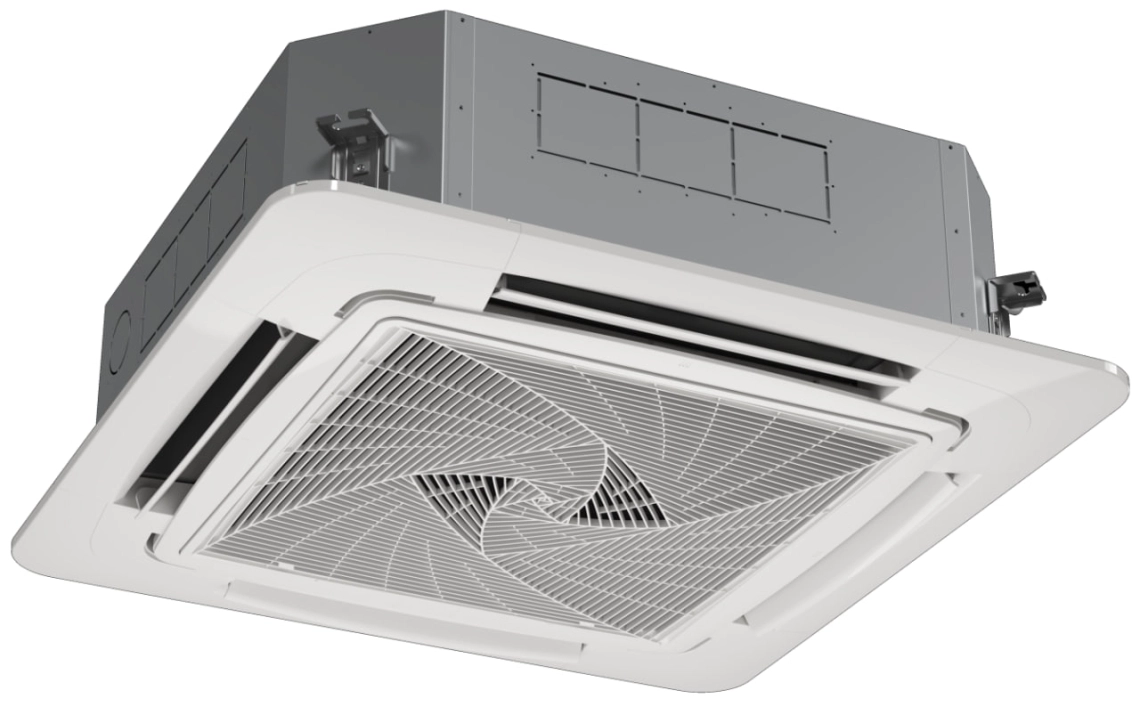

Касета з круговим потоком

Вільна подача повітря та гнучке керування для створення комфортного середовища

Касета використовує конструкцію з кроковим двигуном для реалізації незалежної системи керування в чотирьох напрямках.

Основні характеристики:

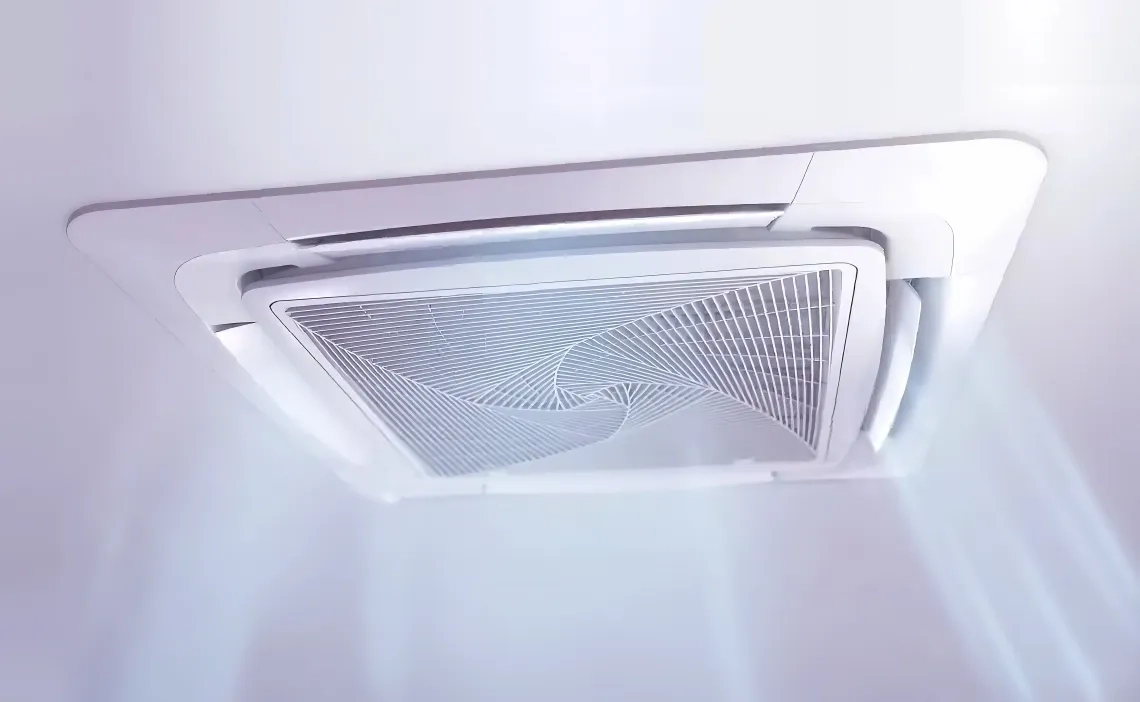

  • Ексклюзивна система подачі повітря на 360° для рівномірного розподілу повітря
  • Незалежне керування 4 лопатями
  • 6 рівнів позиціонування на кожну лопать
  • Інверторний двигун вентилятора постійного струму
  • 5 швидкостей вентилятора, які можна вибрати ЛИШЕ за допомогою дротового контролера MWI-R201ABK та бездротового контролера MIR-RS01
  • Вбудований насос для відведення конденсату з висотою підйому 700 мм
  • Бічний забір свіжого повітря (попередньо вирізаний)

Безшумна робота, створення спокійного простору

  • Високоефективний безщітковий двигун вентилятора постійного струму, безступінчасте регулювання швидкості, значне зниження шуму при роботі
  • Оптимізуйте традиційну конструкцію повітропроводів, застосуйте технологію звукоізоляційних стін, ефективно зменшіть діапазон вихрових струмів, перекрийте шлях передачі шуму, ефективно зменшіть шум приблизно на 3 дБ (А)
  • Конструкція оптимізації вентилятора, використовуючи принцип механіки рідини, посилаючись на конструкцію авіаційної конструкції, щоб розподіл швидкості повітряного потоку був рівномірним, зменшити опір повітряного потоку, щоб зменшити шум, досягти тихої роботи.

Примітка: * Інші стандарти двигунів змінного струму є необов'язковими

Стандартний зливний насос

Стандартний дренажний насос, висота підйому 700 мм і вбудований поплавковий вимикач, зручний для співпраці з фактичною ситуацією для відведення конденсату з кондиціонера.

Контроль енергозбереження

Продукт оснащений модулем MOVE EYE (опція), яким можна керувати, щоб реалізувати функцію ввімкнення, коли люди заходять, і вимкнення, коли люди виходять.

Незалежний потік повітря в чотирьох напрямках

Індивідуальне керування жалюзі дозволяє користувачам точно керувати напрямком повітряного потоку в чотирьох різних напрямках.

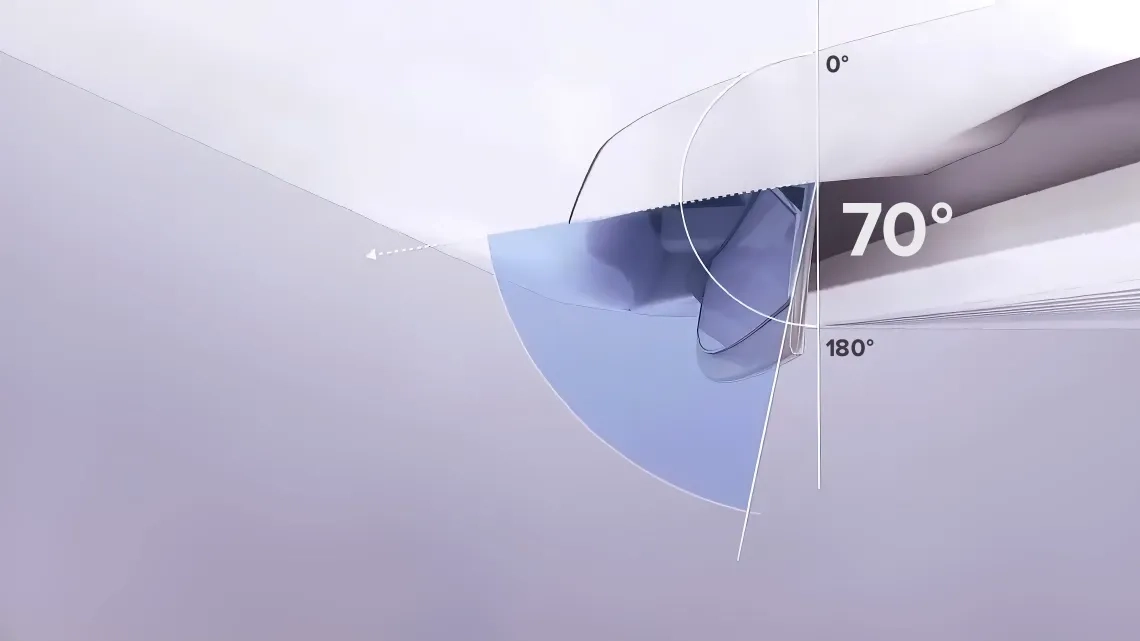

Широкий кут відкриття

Завдяки регульованим жалюзі та декільком налаштуванням швидкості вентилятора користувачі можуть налаштувати напрямок та інтенсивність повітряного потоку.

Технічні характеристики Пристрої MIBR-07X1EV1AD MIBR-09X1EV1AD MIBR-12X1EV1AD MIBR-16X1EV1AD MIBR-18X1EV1AD MIBR-24X1EV1AD
Потужність
Охолодження кВт 2,20 2,80 3,60 4,50 5,60 7,10
Опалення кВт 2,50 3,20 4,00 5,00 6.,30 8,00
Електричні параметри
Живлення Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Вентиляція
Витрата повітря (H/M/L) м3/год 1000/810/620 1000/810/620 1000/810/620 1000/810/620 1000/810/620 1380/1190/1000
Звуковий тиск
(H/M/L)
дБ(А) 30/27/25 30/27/25 30/27/25 32/29/27 33/30/29 35/34/31
Установка - Розміри
Розміри нетто
(ШхДхВ)
мм 840x840x180 840x840x183 840x840x204
Розміри упакованого блоку
(ШхДхВ)
мм 983x983x268 983x983x290
Вага нетто/брутто Кг 25,0/28,0 25,0/28,0 25,0/28,0 28/31 28/31 29/32
Ø Труба для рідини мм (дюйм) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Газова труба мм (дюйм) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Панель
Модель   MB-950KB MB-950KB MB-950KB MB-950KB MB-950KB MB-950KB
Розміри нетто панелі
(ШхДхВ)
мм 950x950x50 950x950x50 950x950x50 950x950x50 950х950х50 950x950x50
Панель Розміри упаковки
(ШхДхВ)
мм 1013x1025x123 1013x1025x123 1013x1025x123 1013x1025x123 1013x1025x123 1013x1025x123
Вага панелі нетто/брутто Кг 6,5/9,0 6,5/9,0 6,5/9,0 6.5/9 6.5/9 6.5/9



Технічні характеристики Одиниці виміру MIBR-28X1EV1AD MIBR-30X1EV1AD MIBR-38X1EV1AD MIBR-48X1EV1AD MIBR-60X1EV1AD
Потужність
Охолодження кВт 8,00 9,00 11,20 14,00 16,00
Опалення кВт 9,00 10,00 12,50 16,00 18,00
Електричні параметри
Живлення Ph/V/Hz 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60) 1/220-230/50/(60)
Вентиляція
Витрата повітря (H/M/L) м3/год 1380/1190/1000 2050/1860/1670 2050/1860/1670 2100/1910/1720 2100/1910/1720
Звуковий тиск
(H/M/L)
дБ(А) 37/35/31 37/35/31 37/35/31 44/40/36 44/40/36
Установка - Розміри
Розміри нетто
(ШхДхВ)
мм 840x840x246 840x840x288
Розміри упакованого блоку
(ШхДхВ)
мм 983x983x331 983x983x331 983x983x373
Вага нетто/брутто Кг 27,0/30,0 31,0/36,0 31,0/36,0 33,0/38,0 33,0/38,0
Ø Труба для рідини мм (дюйм) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Газова труба мм (дюйм) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Панель
Модель   MB-950KB MB-950KB MB-950KB MB-950KB MB-950KB
Розміри нетто панелі
(ШхДхВ)
мм 950x950x50 950x950x50 950x950x50 950x950x50 950x950x50
Панель Розміри упаковки
(ШхДхВ)
мм 1013x1025x123 1013x1025x123 1013x1025x123 1013x1025x123 1013x1025x123
Вага панелі нетто/брутто Кг 6,5/9,0 6,5/9,0 6.5/9 6.5/9 6.5/9

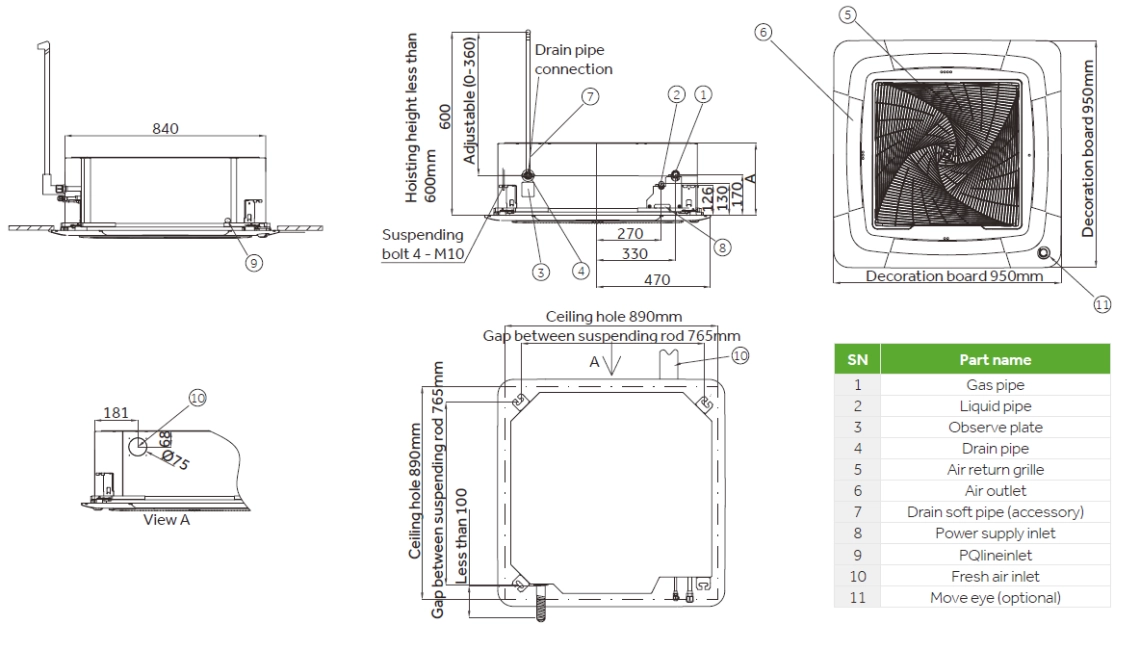

Розміри

MIBR-07X1EV1AD MIBR-09X1EV1AD MIBR-12X1EV1AD MIBR-16X1EV1AD MIBR-18X1EV1AD MIBR-24X1EV1AD MIBR-28X1EV1AD MIBR-30X1EV1AD MIBR-38X1EV1AD MIBR-48X1EV1AD MIBR-60X1EV1AD

dimensioms
