Канальний блок з високим рівнем ESP

Канальний блок High ESP на стіну. Зовнішній статичний тиск може досягати 300 Па, що дозволяє вільно обирати повітропровід. Одне кондиціонування — для кількох кімнат одночасно.
Потужність охолодження: 1.50 ... 16.0 кВт
Теплова потужність: 1.70 ... 18.0 кВт

Хочете купити або маєте питання?
Канальний блок з високим рівнем ESP

Основні характеристики:

  • Гнучке розташування каналів
  • Просте обслуговування
  • Статичний тиск змінюється від 20 до 300 Па за допомогою бустерного кабелю, що входить до комплекту
  • Не обладнаний насосом для відведення конденсату
  • 3 швидкості + бустер

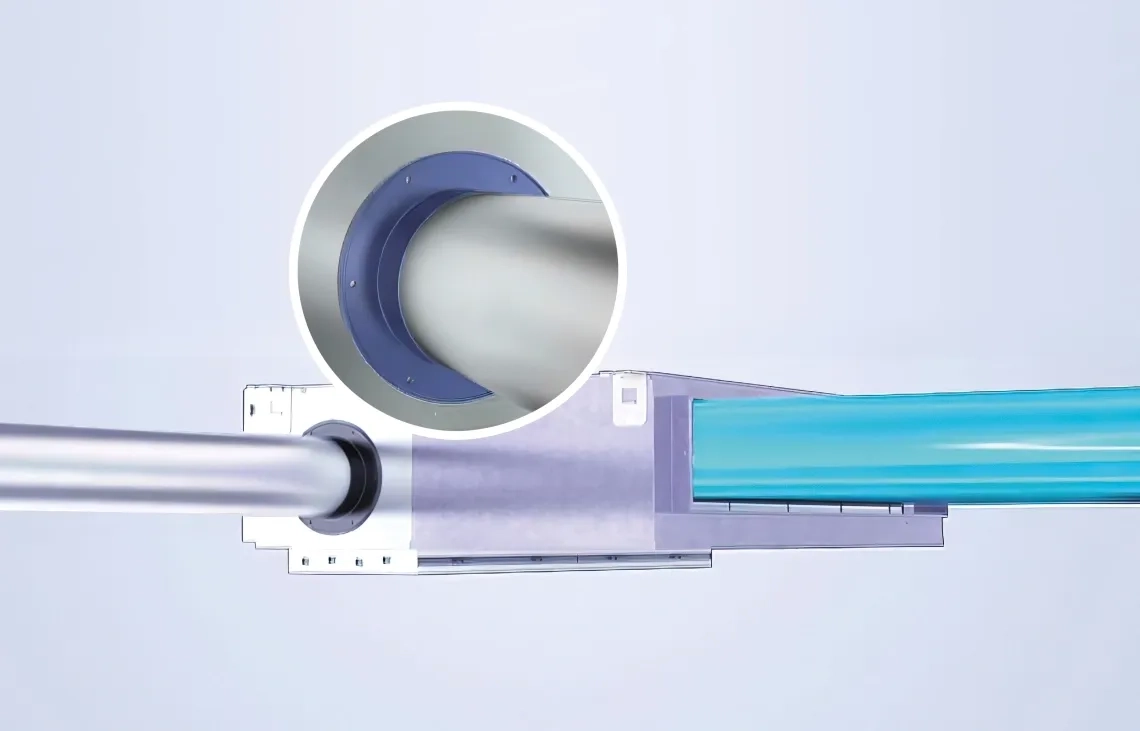

Канальний блок з високим рівнем ESP підключення свіжого повітря

Підключення свіжого повітря

Простий монтаж фланця для свіжого повітря



Налаштування 210 Па ESP

5 регульованих швидкостей повітря для задоволення різних потреб.

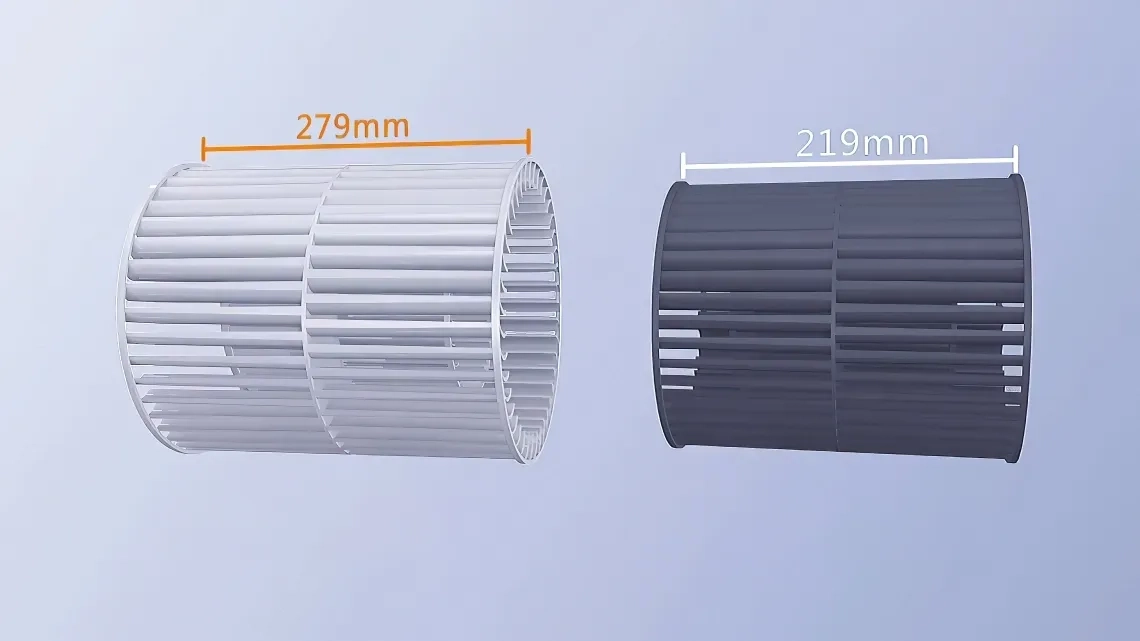

MyCond Канальний блок з високим рівнем ESP збільшене колесо вентилятора 279 мм



Технічні характеристики Одиниці виміру MIDG-
05X1EV2AD
MIDG-
07X1EV2AD
MIDG-
09X1EV2AD
MIDG-
12X1EV2AD
MIDG-
16X1EV2AD
MIDG-
18X1EV2AD
MIDG-
24X1EV2AD
MIDG-
28X1EV2AD
MIDG-
30X1EV2AD
MIDG-
38X1EV2AD
MIDG-
48X1EV2AD
MIDG-
54X1EV2AD
Потужність
Охолодження кВт 1.50 2.20 2.80 3.60 4.50 5,60 7,10 8,00 9,00 11,20 14,00 16.00
Опалення кВт 1.70 2.50 3.20 4.00 5.00 6,30 8,00 9,00 10,00 13.00 16.30 18.00
Електричні параметри
Живлення Ph/V/Hz 1/220-240/50(60) 1/220-240/50(60)
Вентиляція
Витрата повітря (H/M/L) м3/год 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
Звуковий тиск
(H/M/L)
дБ(А) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Потужність звуку
(H/M/L)
дБ(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Установка - Розміри
Розміри нетто
(ШхДхВ)
мм 700x700x248 1100x700x248 1100x700x248 1500x700x248
Упакований блок
розміри
(ШхДхВ)
мм 901x853x305 1301x853x305 1301x853x305 1701x853x305
Вага нетто / брутто
вага
Кг 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø З боку рідини
труба для холодоагенту
мм
(дюйм)
6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6,35
(1/4)
9.52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9.52 (3/8)
Ø Газова сторона
труба для холодоагенту
мм
(дюйм)
9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Статичний тиск
(Стандарт/Макс.)
Па 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

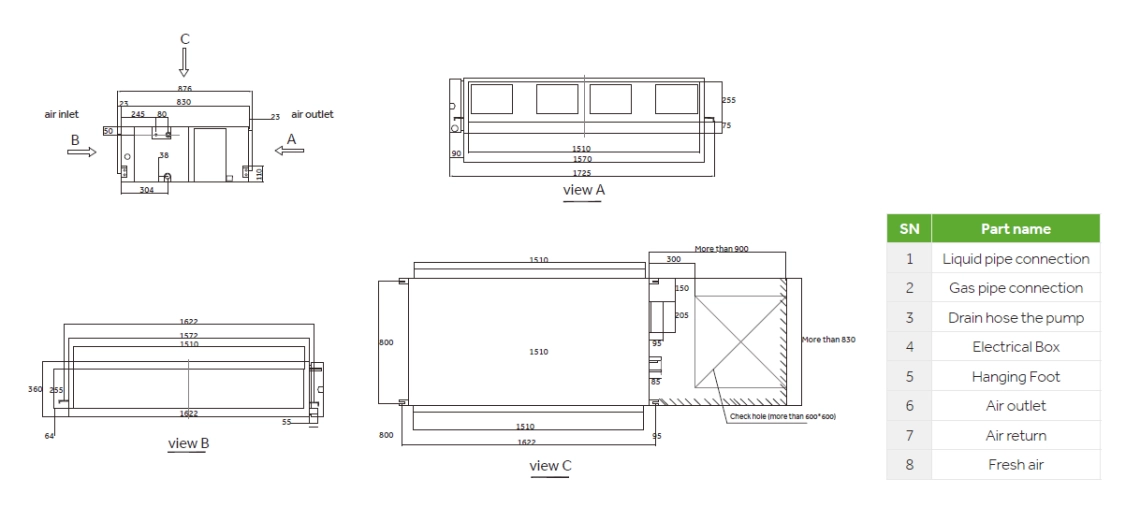

Розміри

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD


Канальний блок з високим рівнем ESP габаритні розміри - 1

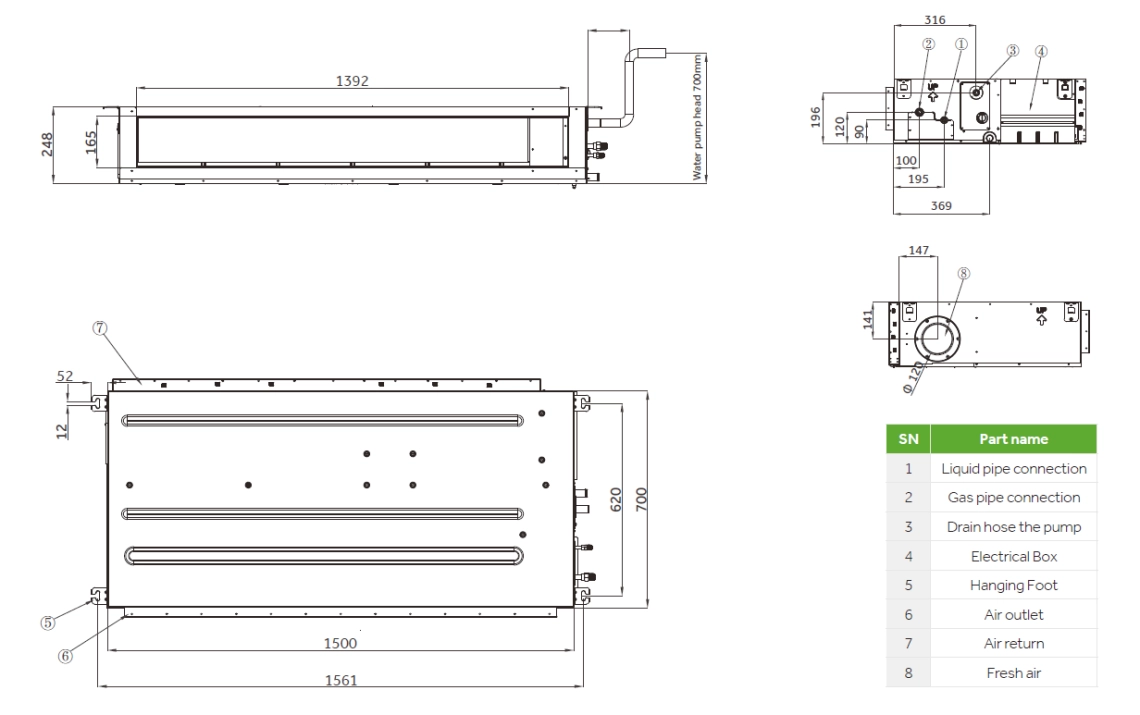

Розміри

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD


Канальний блок з високим рівнем ESP габаритні розміри - 2

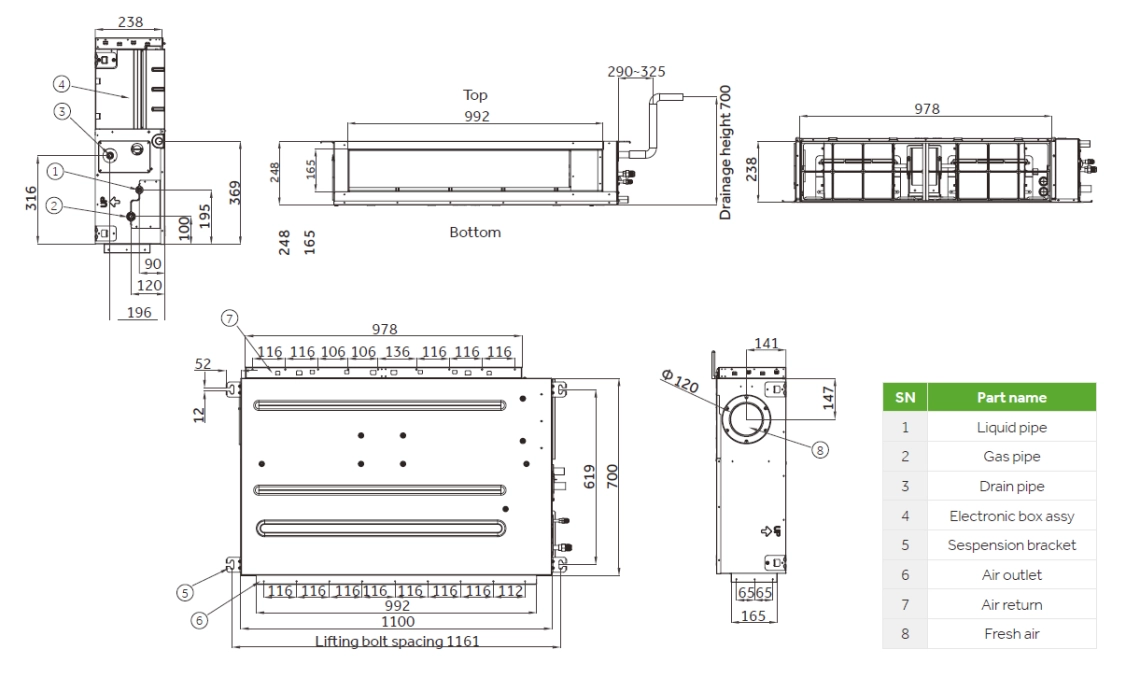

Розміри

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)


Канальний блок з високим рівнем ESP габаритні розміри - 3

Розміри

MIDT-72X1EV2AD MIDT-96X1EV2AD

Канальний блок з високим рівнем ESP габаритні розміри - 4
