Канальний блок з низьким рівнем ESP (тонкий)

Тонкі канальні блоки призначені для встановлення в обмеженому просторі, що робить їх придатними для інсталяції в місцях, де прокладання стандартних повітропроводів може бути неможливим.
Канальний блок з низьким рівнем ESP (тонкий)

Основні характеристики:

  • Ідеально підходить для спалень, готельних номерів і тихих приміщень
  • Надзвичайно тонкий: висота лише 185 мм
  • Готовий до подачі свіжого повітря (попередньо вирізаний бічний повітрозабірник)
  • Стандартний насос для відведення конденсату
  • Змінний повітрозабірник: знизу або ззаду шляхом переміщення панелі в стандартній комплектації
  • Безшумна робота
  • Призначений для вільного монтажу без повітропроводу або з коротким повітропроводом. Регульований тиск 0/15/30 Па за допомогою дротових контролерів: MWI-R101ABT, MWIR201ABK (тільки версія з вентилятором постійного струму)
  • Можливість керування за допомогою ІЧ-пульта дистанційного керування за допомогою декоративної панелі з ІЧ-приймачем або окремого ІЧ-приймача MIR-B101DB
  • Опціональна UVC-лампа для стерилізації повітря, що проходить через блок
  • Опціональна естетична декоративна панель: вхідна та вихідна (з жалюзі)
  • Додатковий інверторний двигун вентилятора постійного струму

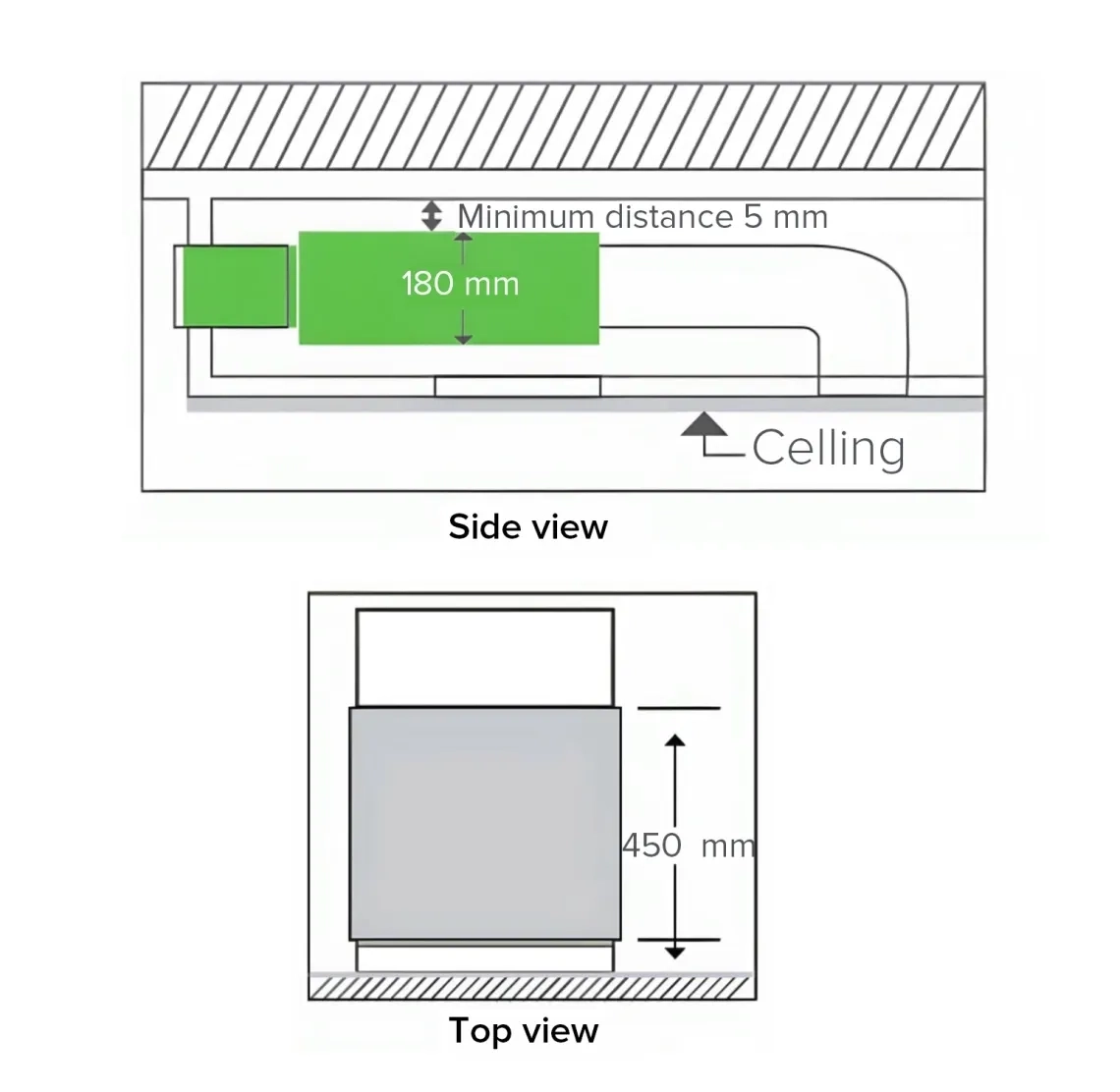

Регульований esp super slim економить простір для установки, гнучкий і зручний

Товщина фюзеляжу всього 180 мм, легко встановлюється на висоті вузької житлової стелі, глибина фюзеляжу всього 450 мм, економить площу стелі та повністю поєднується з внутрішнім оздобленням.

Тиха робота

  • Високоефективна модель * Високоефективний безщітковий двигун постійного струму, безступінчасте регулювання швидкості, може досягти семи швидкостей подач повітря при цьому значно зменшити робочий шум.
  • Завдяки розумній конструкції теплових компонентів внутрішнього блоку та внутрішнього повітропроводу, швидкості вітру чотирьох блоків, реалізована безшумна робота. Примітка: Також доступна стандартна модель двигуна змінного струму

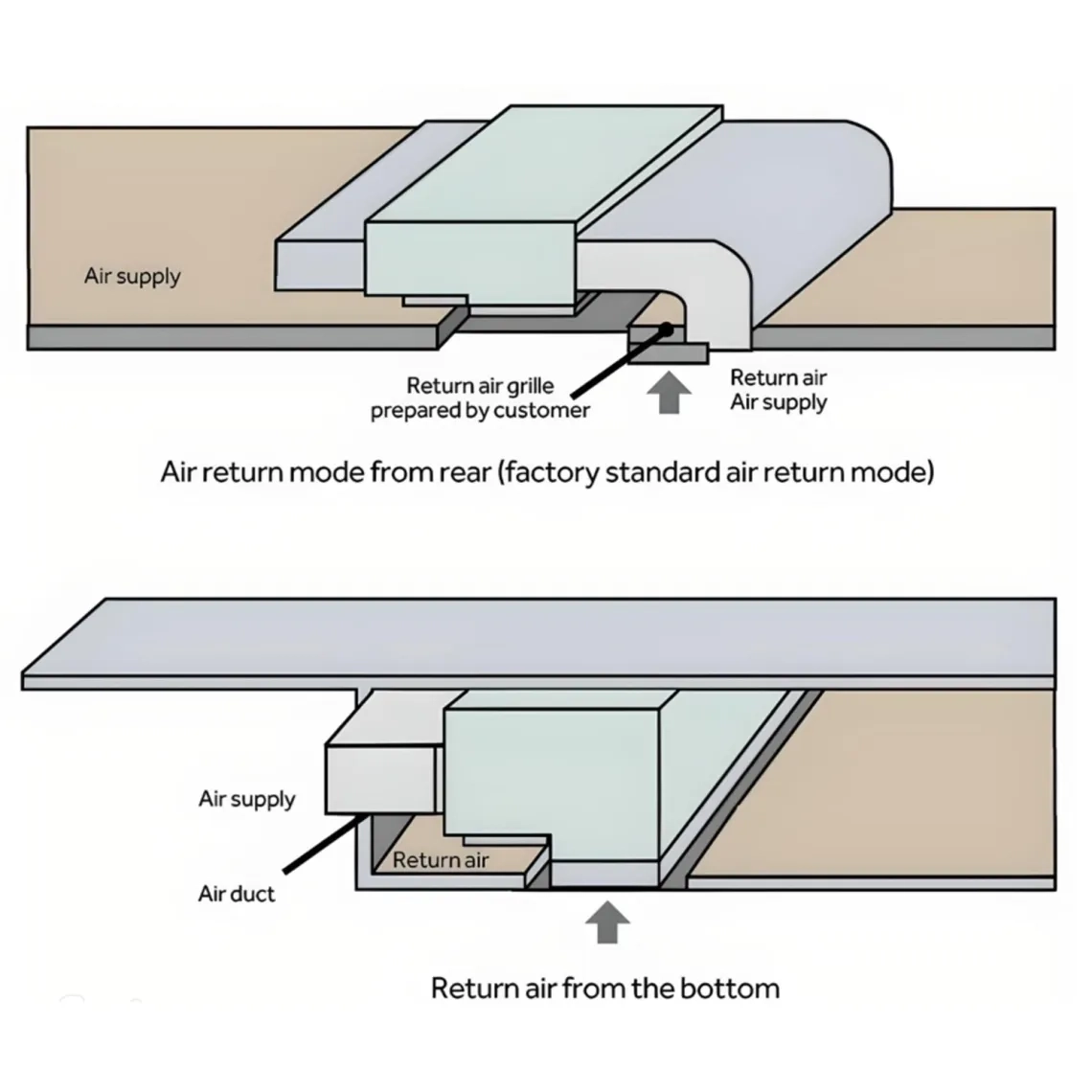

Вибір режиму зворотного повітря відповідно до місцевих умов - більш зручна установка

Забезпечте два режими зворотного повітря знизу та ззаду, установка в приміщенні більш гнучка та зручна, користувачі можуть вибрати найкращу схему установки відповідно до особливостей внутрішнього оздоблення. Примітка: За наявності достатнього місця для встановлення рекомендується використовувати режим бічної подачі повітря, який може ефективно зменшити рівень шуму при роботі.

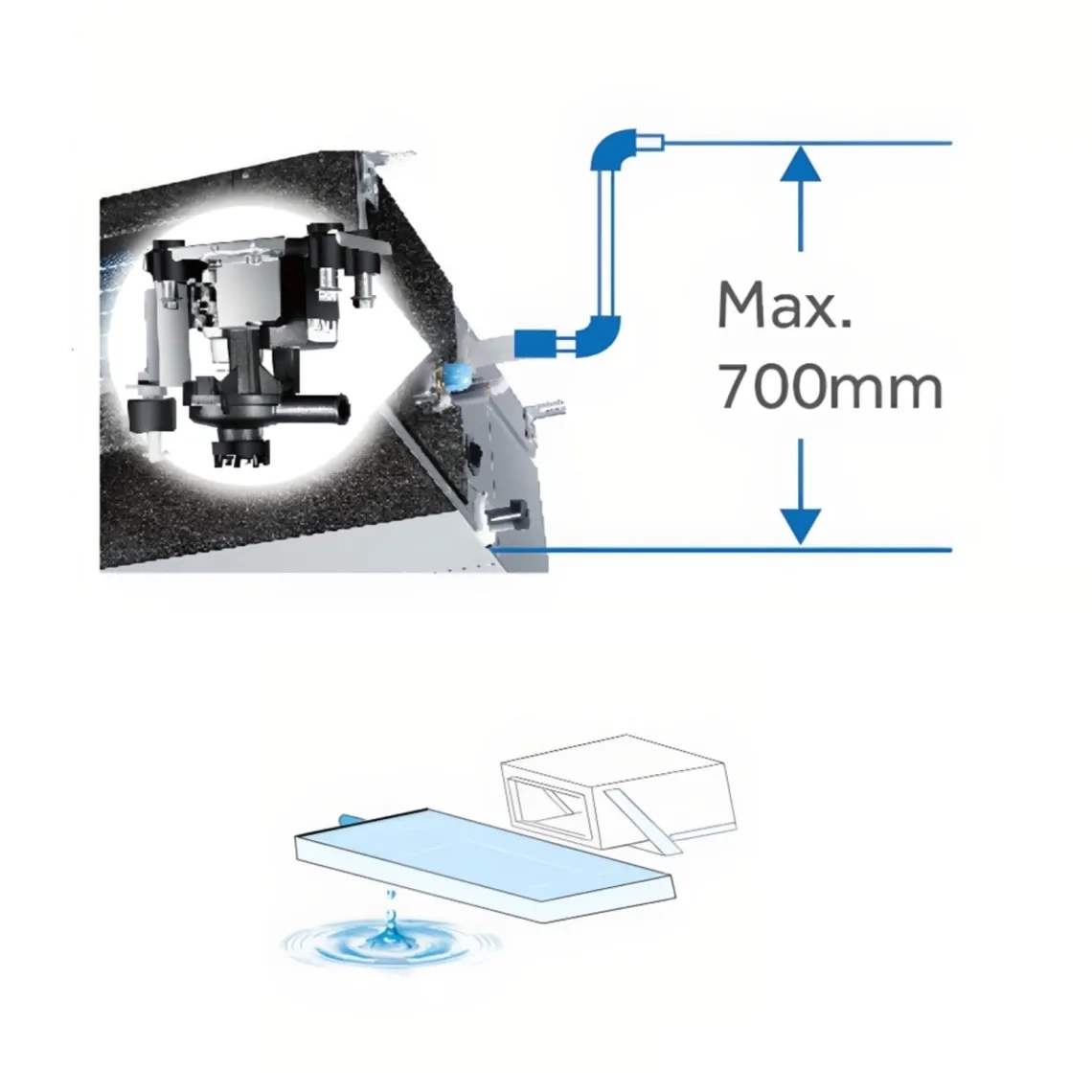

Дренажний насос з високим підйомом

Стандартний насос для підйому конденсату, стандартний напір 700 мм, спеціальні моделі з індивідуальним діапазоном до 1200 мм, вбудований поплавковий вимикач, зручний для співпраці з фактичною ситуацією на об'єкті, кондиціонер для відведення конденсату.

тривимірна подача повітря 3D


supply

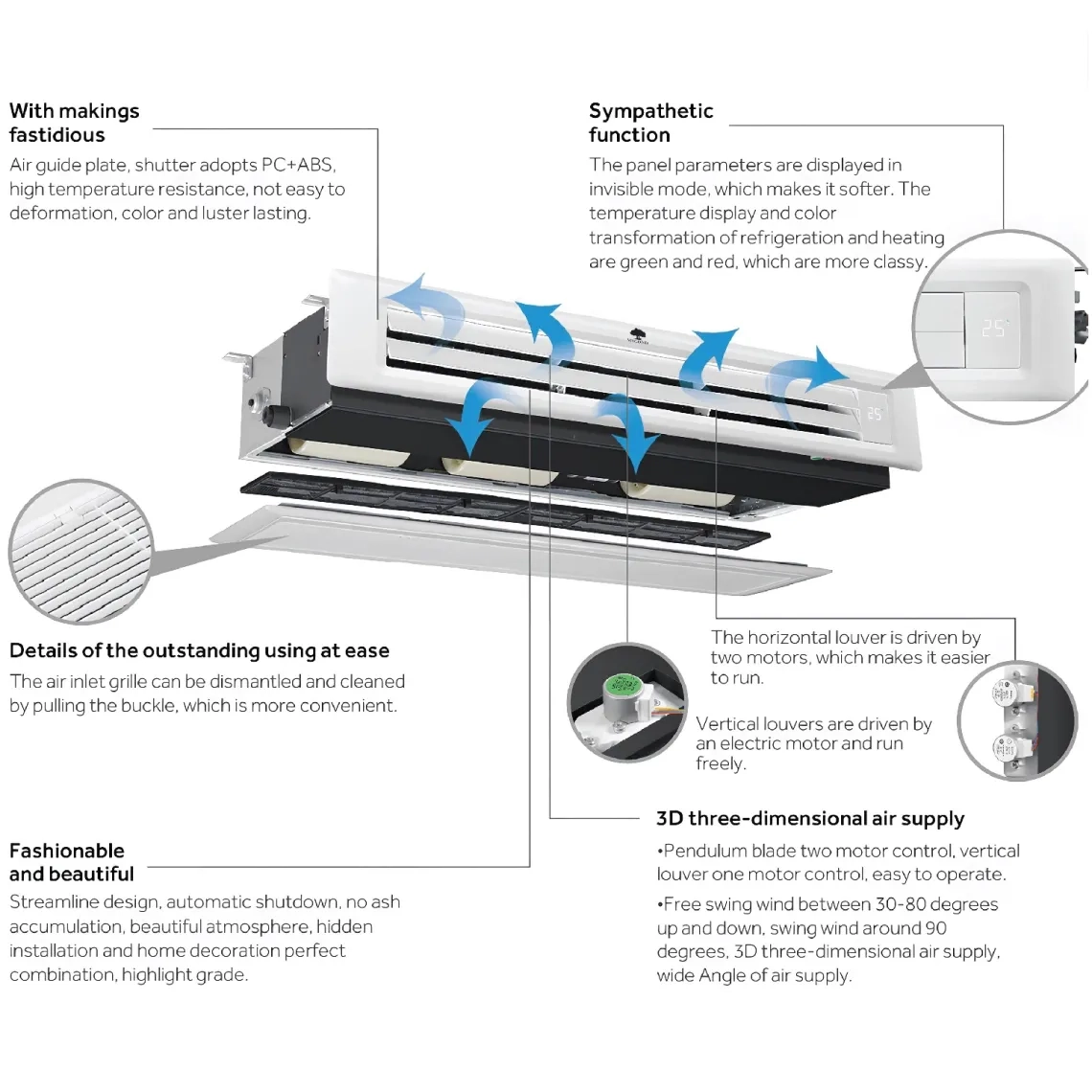

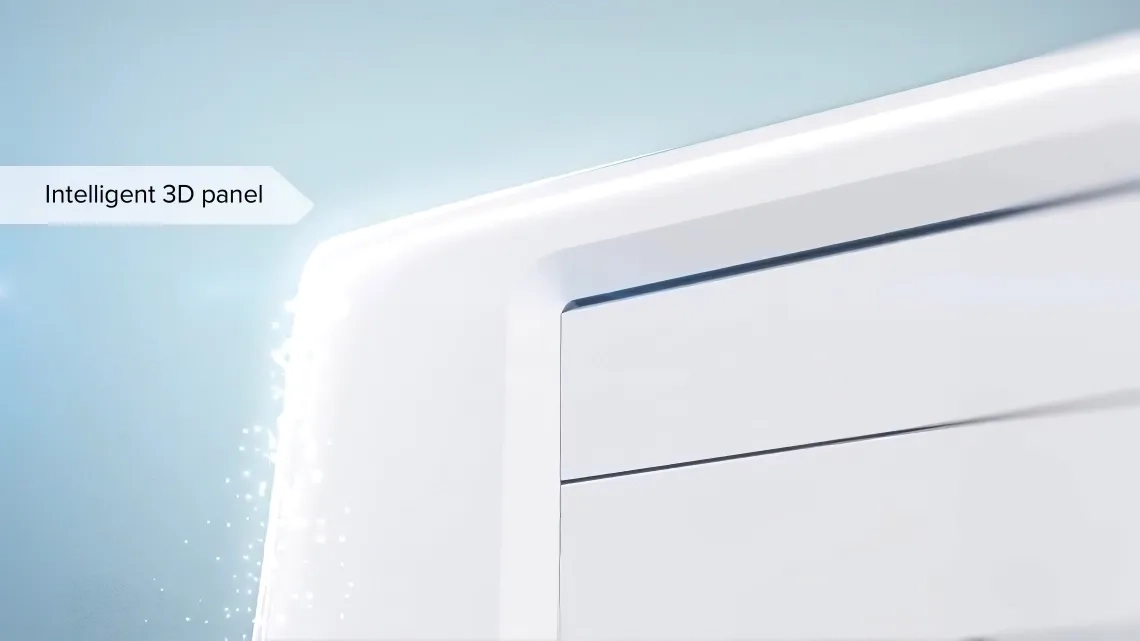

Додаткові декоративні панелі для входу/виходу повітря

Декоративні панелі дозволяють гармонійно вписати вхідні та вихідні решітки в інтер'єр.

3-D - Повітряний потік

Наявність незалежних для вертикальних і горизонтальних жалюзі дозволяє створити комфортний 3D-потік повітря в необхідному напрямку.

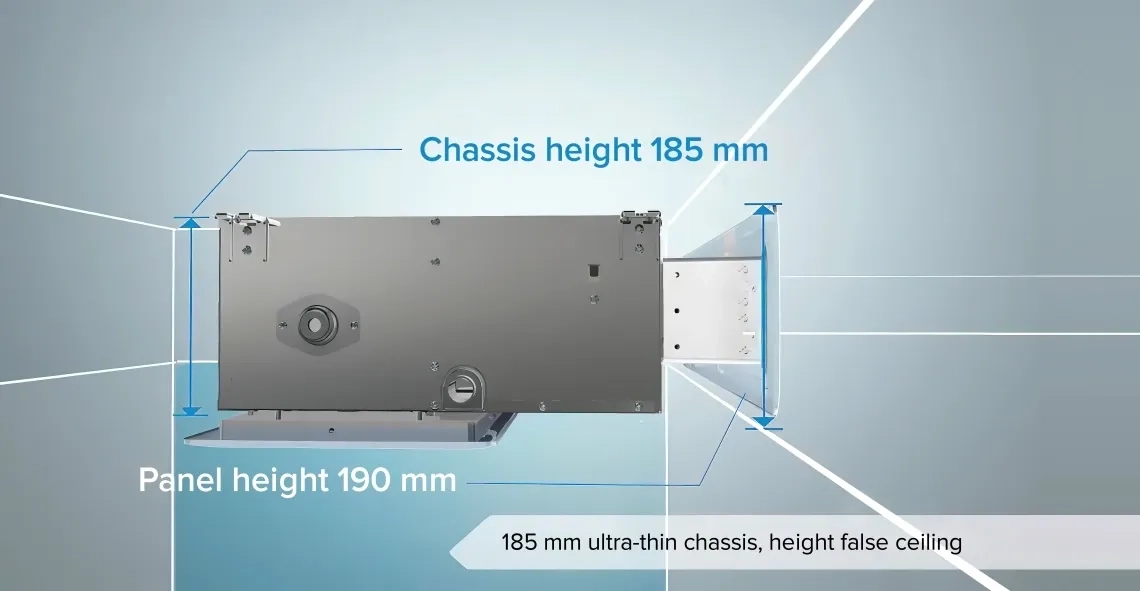

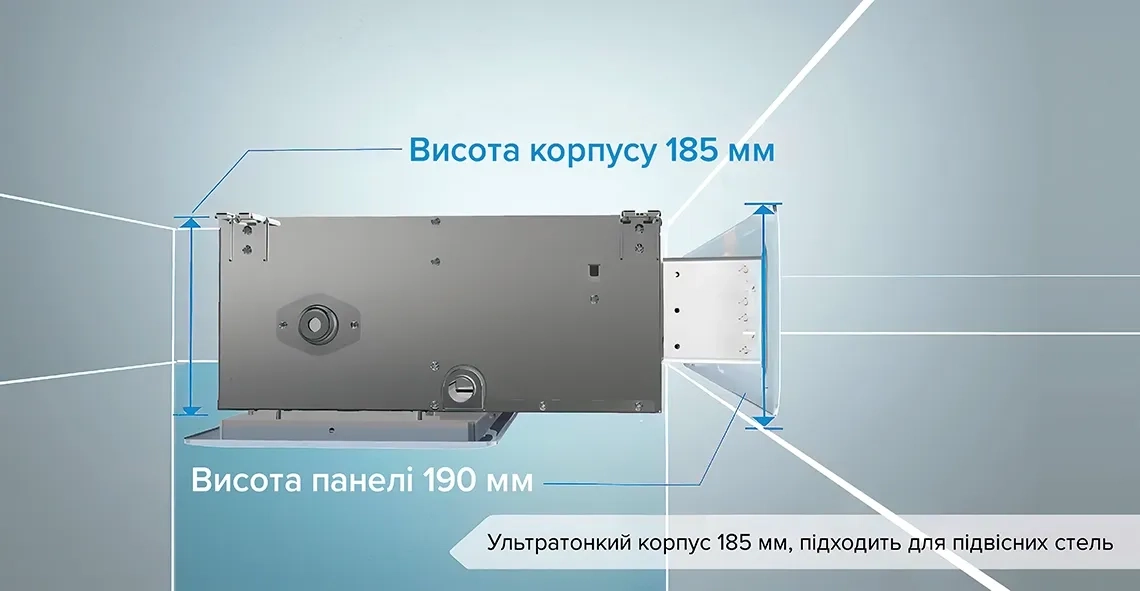

Надтонкий дизайн

Висота низькопрофільного блоку ESP slim становить лише 185 мм, що є найкращим показником у галузі та забезпечує найменший перепад висоти стелі.

Регулювання ESP за допомогою дротового контролера

ESP можна регулювати за допомогою дротових контролерів MWIR201ABK або MWI-R101ABT. При цьому інсталятору не потрібно підніматися по драбині, щоб виконати налаштування. Доступні 3 ступені ESP (тільки для версії DCfan): 0/15/30 Па.

Технічні характеристики Агрегати MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
Потужність
Охолодження кВт 1,50 2,20 2,80 3,60 4,50 5,60 7,10
Опалення кВт 1,70 2,50 3,20 4,00 5,00 6,30 8,00
Електричні параметри
Живлення Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Вентиляція
Витрата повітря (H/M/L) м3/год 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
Звуковий тиск
(H/M/L)
дБ(А) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
Потужність звуку
(H/M/L)
дБ(А) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
Установка - Розміри
Розміри агрегату
ШхДхВ
мм 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
Упакований блок
розміри ШхДхВ
мм 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
Вага нетто / вага брутто

Кг 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø Сторона рідини
труба для холодоагенту
мм (дюйм) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Газова сторона
труба для холодоагенту
мм (дюйм) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Статичний тиск
(Стандарт / Макс)
Па 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
Панель
Модель   M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
Розміри ШхДхВ (вихідна
панель)
мм 890x190x100 890x190x100 890x190x100 890x190x100 890х190х100 1210x190x100 1210x190x100
Розміри ШхДхВ (припливна
панель з фільтром)
мм 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 1210x290,5x32,4 1210x290,5x32,4
Упаковка
розміри ШхДхВ
мм 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
Вага нетто / брутто
вага
Кг 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

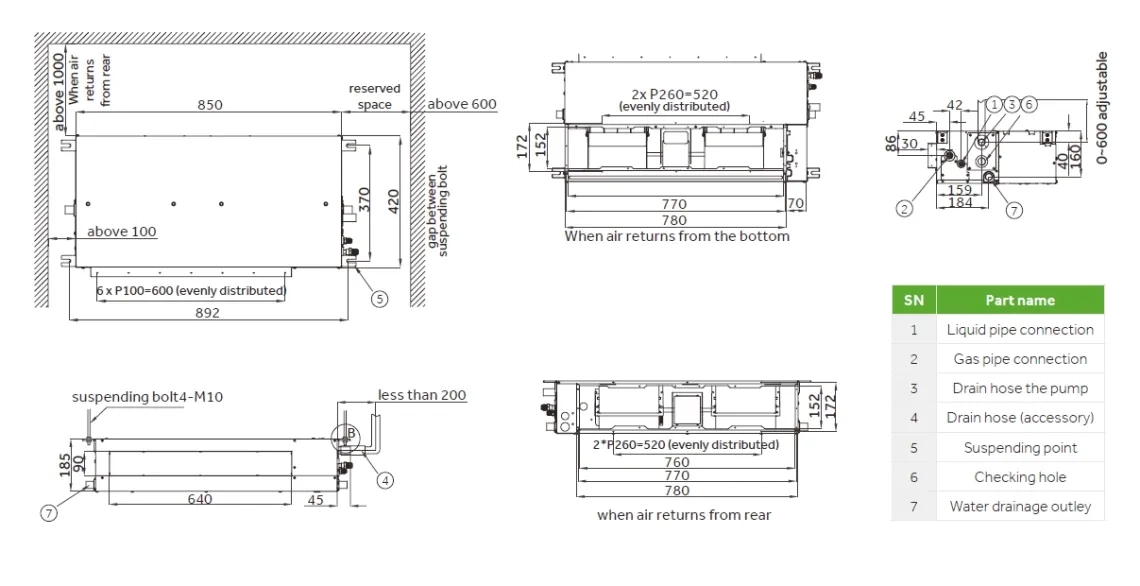

Розміри

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA


dimensions

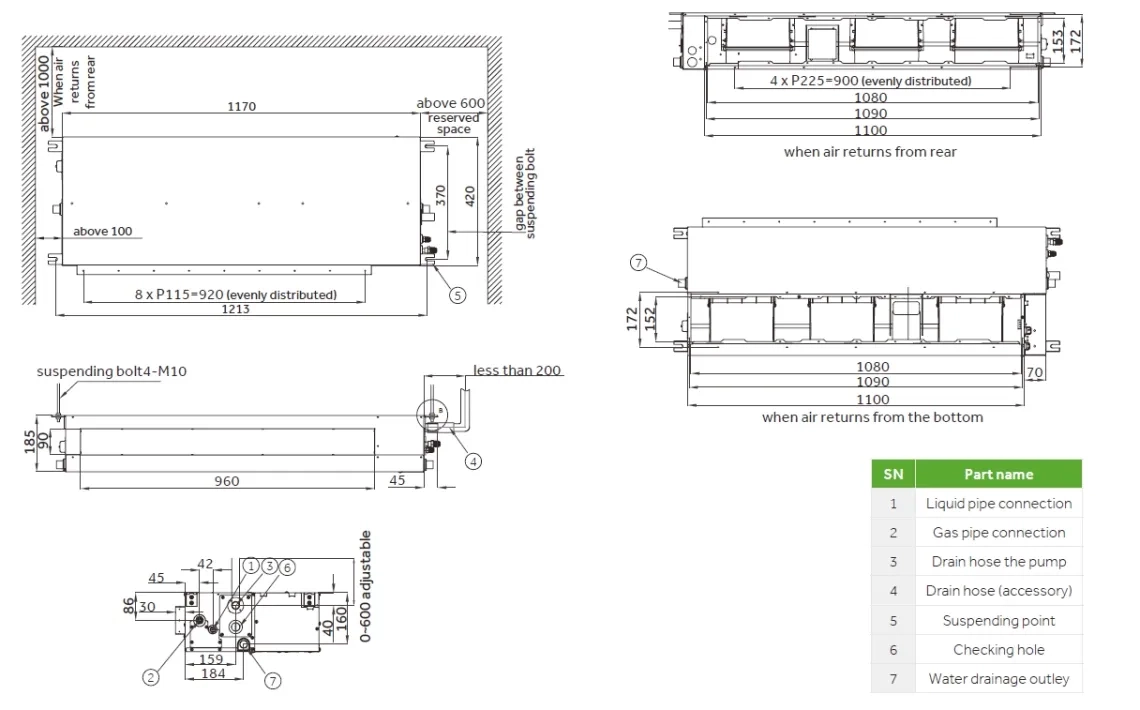

Розміри

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

dimensions_1
