Канальні фанкойли середньонапірні серії HPL

Цей тип фанкойлів призначений для прихованого монтажу. Завдяки статичному тиску до 80 Па їх можна встановлювати в технічних приміщеннях, санвузлах тощо. А охолоджене або підігріте повітря подається в необхідну зону через розширену систему повітропроводів. Такі фанкойли підходять для охолодження комерційних приміщень: торгових приміщень, великих офісів, спортзалів. Також їх можна використовувати в житлових приміщеннях: великих котеджах, елітних квартирах
Потужність охолодження: 2,93 ... 11,29 кВт
Теплова потужність: 3,31 ... 13,13 кВт

Хочете купити або маєте питання?
Канальні фанкойли середньонапірні серії HPL

Фанкойл випускається в 7 типорозмірах з витратою повітря від 340 до 2100 м3/год., кожен з яких оснащений 3- або 4-рядним теплообмінником і з можливістю додавання 1- або 2-рядного теплообмінника для 4-х трубних систем. Це найповніший асортимент, ідеальний для задоволення будь-яких вимог щодо кондиціонування повітря.

MyCond HPL для прихованого монтажу



Основні особливості:

  • Високий рівень комфорту
  • Широкий робочий діапазон
  • Статичний тиск до 80 Па
  • Корпус з оцинкованої сталі
  • Високоефективний мідний теплообмінник
  • Статично та динамічно збалансований вентилятор для надзвичайно тихої роботи
  • Встановлення як в горизонтальному так і вертикальному положенні

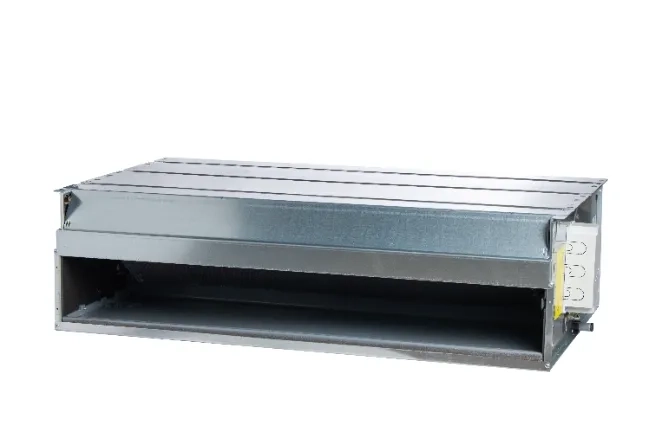

MyCond HPL внутрішній блок

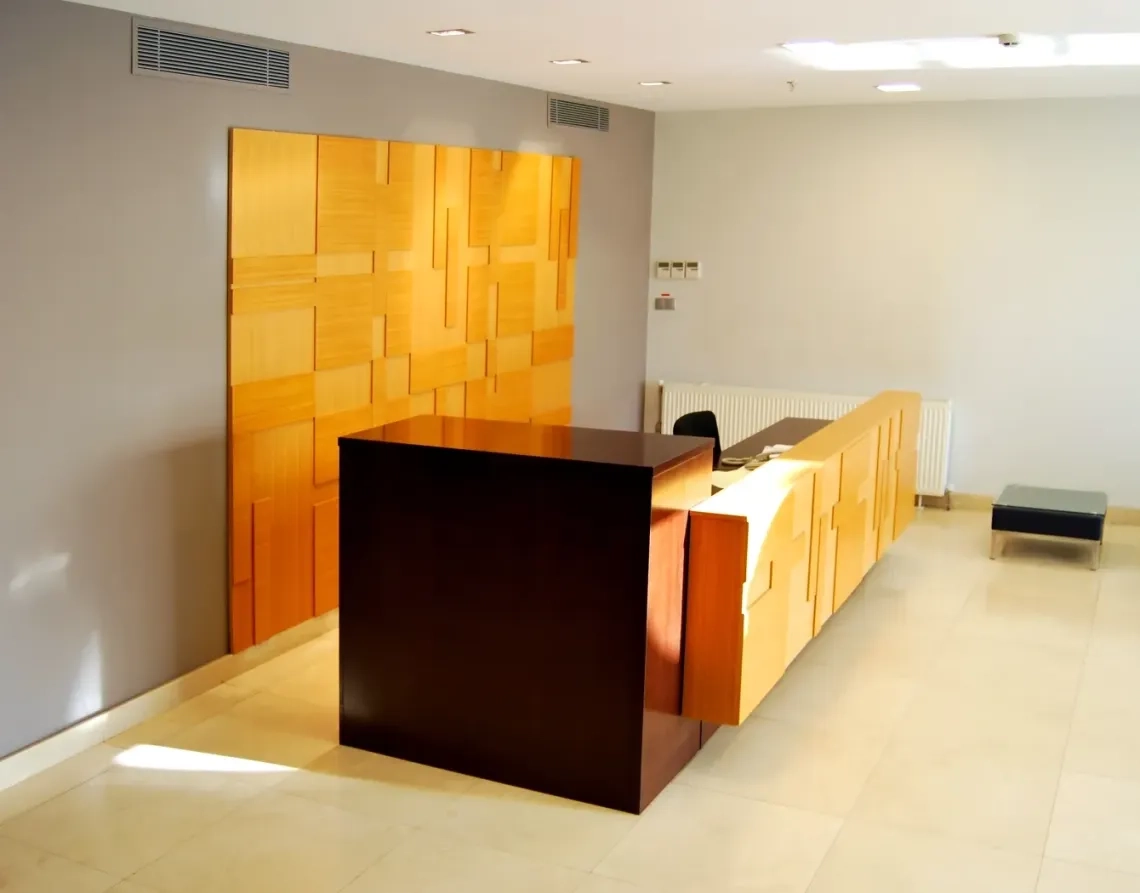

MyCond HPL для затишної приймальної

Переваги :

  • Корпус виготовлений з оцинкованої сталі товщиною 1 мм та ізольований пінополіолефіном товщиною 3 мм (клас М1).
  • Вентилятори мають алюмінієві або пластикові лопаті.
  • Двигун має 5 швидкостей. Встановлений на антивібраційних прокладках. Внутрішній термозахист з автоматичним скиданням
    (клас захисту IP 20, клас B).
  • Теплообмінник не підходить для використання в агресивній атмосфері, де він може піддаватися корозії. З’єднання розташовані з лівого боку, дивлячись від повітряного отвору пристрою.
  • Піддон для конденсату виготовлений із пластику. Має L-подібну форму, що дозволяє встановити фанкойл горизонтально або вертикально.
  • Фільтр виготовлений з поліпропіленового волокна, натягнутого на раму з оцинкованої сталі. Ця рама вставляється в спеціальні
    напрямні для легкого знімання та встановлення фільтра під час обслуговування.









MyCond HPL Термостат фанкойла Mycond Block        MyCond HPL Термостат для фанкойла Mycond TRF-B2, білий/чорний        MyCond HPL керування через вбудований Wi-Fi        MyCond HPL мобільний додаток



Оптимальний комплект автоматики для доступного і простого керування зі смартфона

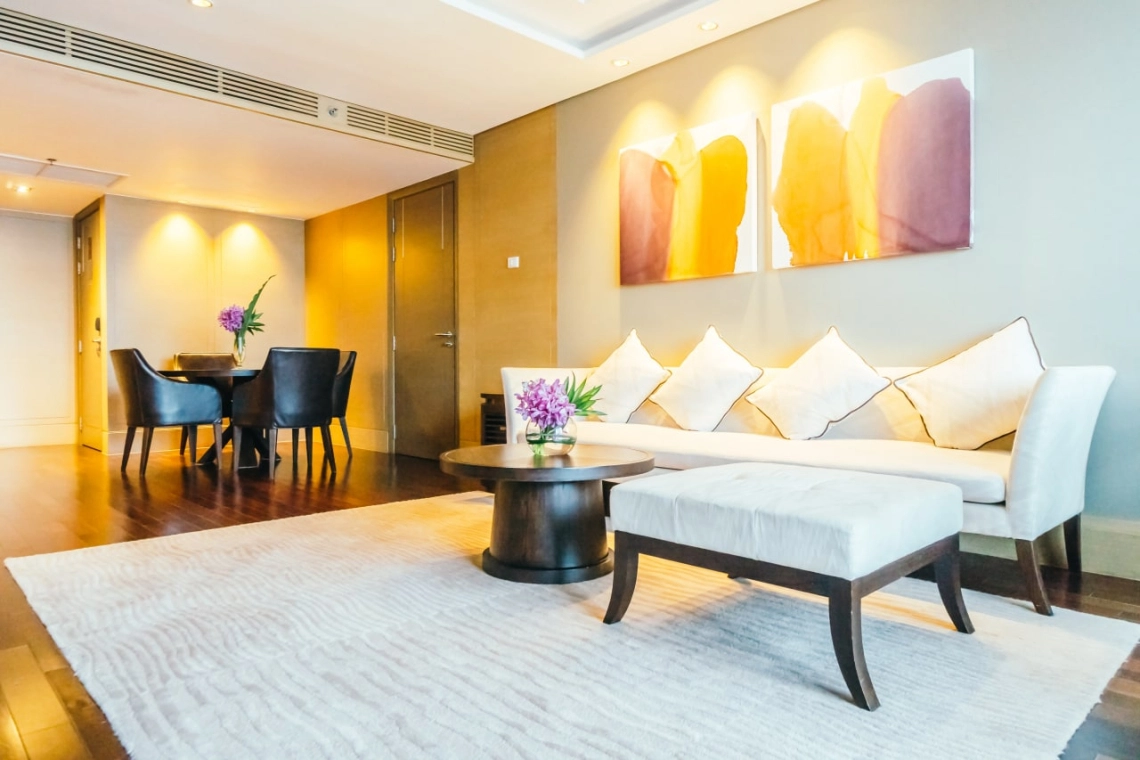

MyCond HPL ідеальне рішення для вітальні



3-рядні фанкойли, 2-трубні моделі. Технічні характеристики

Технічні
характеристики
Одиниці
виміру
HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
Витрата повітря м3/год. 535 860 1115 1340 1375 1635 2100
Холодопродуктивність кВт 2,93 4,47 6 6,74 7,24 8,56 9,89
Теплопродуктивність кВт 3,31 5,18 6,99 8,11 8,38 9,5 11,54
Вхідна потужність двигуна Вт 55 110 126 175 174 166 245
Звукова потужність (Lw) дБ(А) 51 55 57 63 62 61 66
Вхідна / вихідна водяна труба   1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Конденсатна труба мм Ду15 Ду15 Ду15 Ду15 Ду15 Ду15 Ду15

4-рядні фанкойли, 2-трубні моделі. Технічні характеристики

Технічні
характеристики
Одиниці
виміру
HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
Витрата повітря м3/год. 535 860 1115 1340 1375 1635 2100
Холодопродуктивність кВт 3,37 5,45 6,95 7,42 8,01 9,55 11,29
Теплопродуктивність кВт 3,6 5,76 7,32 8,57 8,84 10,62 13,13
Вхідна потужність двигуна Вт 55 110 126 175 174 166 245
Звукова потужність (Lw) дБ(A) 51 55 57 63 62 61 66
Вхідна / вихідна водяна труба   1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Конденсатна труба мм Ду15 Ду15 Ду15 Ду15 Ду15 Ду15 Ду15

3+1-рядний фанкойл, 4-трубні моделі. Технічні характеристики

Технічні
характеристики
Одиниці
виміру
HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
Витрата повітря м3/год. 535 860 1115 1340 1375 1635 2100
Холодопродуктивність кВт 2,93 4,47 6 6,74 7,24 8,56 9,89
Теплопродуктивність кВт 2,5 3,7 4,87 5,48 5,79 6,93 8,12
Вхідна потужність двигуна Вт 55 110 126 175 174 166 245
Звукова потужність (Lw) дБ(А) 51 55 57 63 62 61 66
Вхідна / вихідна водяна труба   1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Конденсатна труба мм Ду15 Ду15 Ду15 Ду15 Ду15 Ду15 Ду15

Характеристики наведені для таких робочих параметрів:
Статичний тиск: 0Па
ОХОЛОДЖЕННЯ: температура повітря на вході +27 °C сух. терм., +19 °C волог. терм. Температура води вхід./вихід. +7/12 °C.
ОБІГРІВАННЯ: температура повітря на вході +20 °C. Температура води вхід./вихід. +50/45 °C.
Обігрів 4-трубна система: температура повітря на вході +20 °C. Температура води вхід./вихід. +65/55 °C.

Вертикальний монтаж

MyCond HPL Вертикальний монтаж

Примітка.
(*) – З’єднання змійовика зліва
(**) – Додатковий піддон для конденсату (опційно)
(***) – Розміри подавальної рами: E x 119 мм
(****) – Зовнішній діаметр

Горизонтальний монтаж

MyCond HPL Горизонтальний монтаж

Примітка.
(*) – З’єднання змійовика зліва
(**) – Додатковий піддон для конденсату (опційно)
(***) – Розміри подавальної рами: E x 119 мм
(****) – Зовнішній діаметр

Модель Одиниці
виміру
HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D мм 689 904 1119 1119 1334 1549 1549
E мм 645 860 1075 1075 1290 1505 1505
F мм 669 884 1099 1099 1314 1529 1529

З’єднання змійовика

3- або 4-рядні змійовики / Додатковий обігрівальний змійовик (1 або 2 ряди)

MyCond HPL З’єднання змійовика

Модель Одиниці
виміру
HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3 ряди кг 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1 ряд kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4 ряди kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1
