Гідромодуль

Гідромодуль Mycond дозволяє використовувати VRF-системи для забезпечення комфортного кондиціювання повітря, опалення приміщень і приготування гарячої побутової води. Це рішення підходить як для житлових, так і для комерційних об'єктів — зокрема, квартир, офісних будівель, готелів, лікарень тощо
Потужність охолодження: 7 ... 28 кВт
Опалювальна потужність: 9 ... 31 кВт

Бажаєте купити чи маєте запитання?
Гідромодуль

Ключові особливості:

  • Інтегровані рішення (ATA, ATW, ГВП) в одній системі
  • Стильний зовнішній вигляд
  • Температура води на виході до 50ºC.
  • Комбінація з декількох модулів для більшої продуктивності
  • Настінний тип кріплення для економії місця
  • Можливість підключення до MRF S та MRF 6
  • Просте обслуговування завдяки запатентованій конструкції

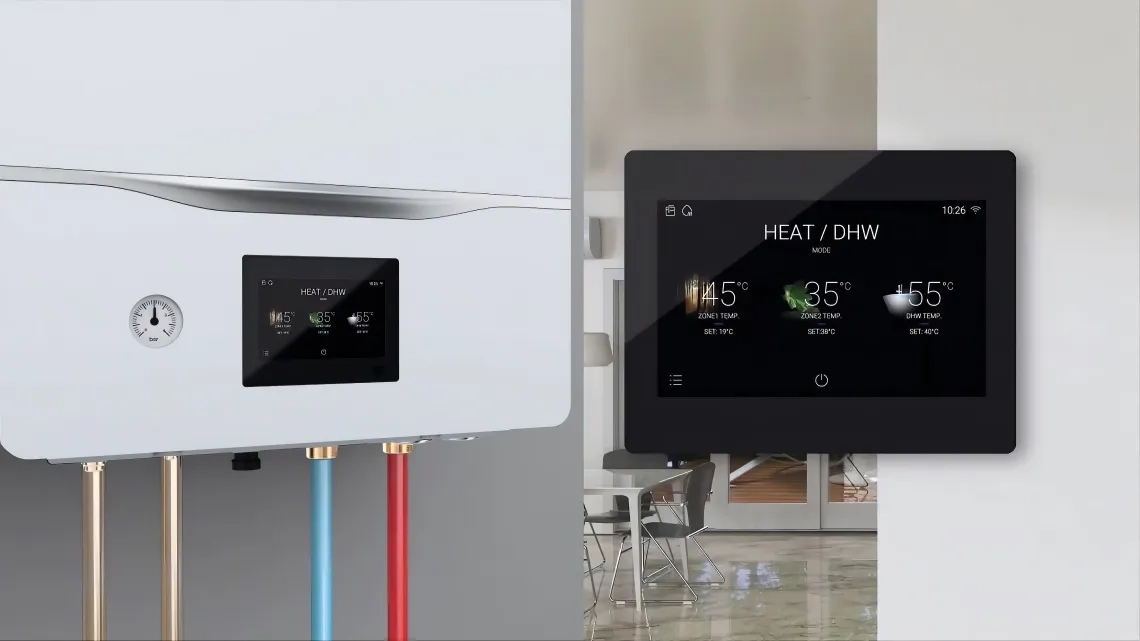

MyCond Гідромодуль сенсорна панель управління

Просте управління

5-дюймовий кольоровий контролер з повністю сенсорним екраном.



Компоненти гідромодуля

Внутрішній блок складається з наступних основних компонентів: Насос (крім типорозміру 96), розширювальний бак (крім типорозміру 96), пластинчастий теплообмінник, група безпеки, реле перепаду тиску, манометр, водяний фільтр.

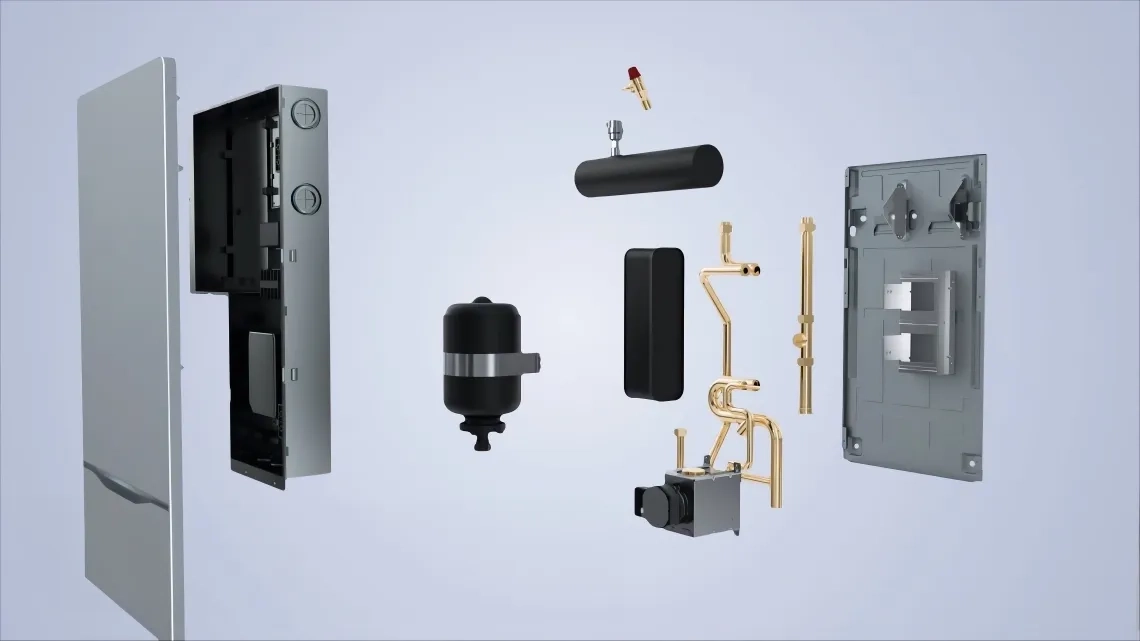

MyCond гідромодуль конструкція внутрішніх компонентів

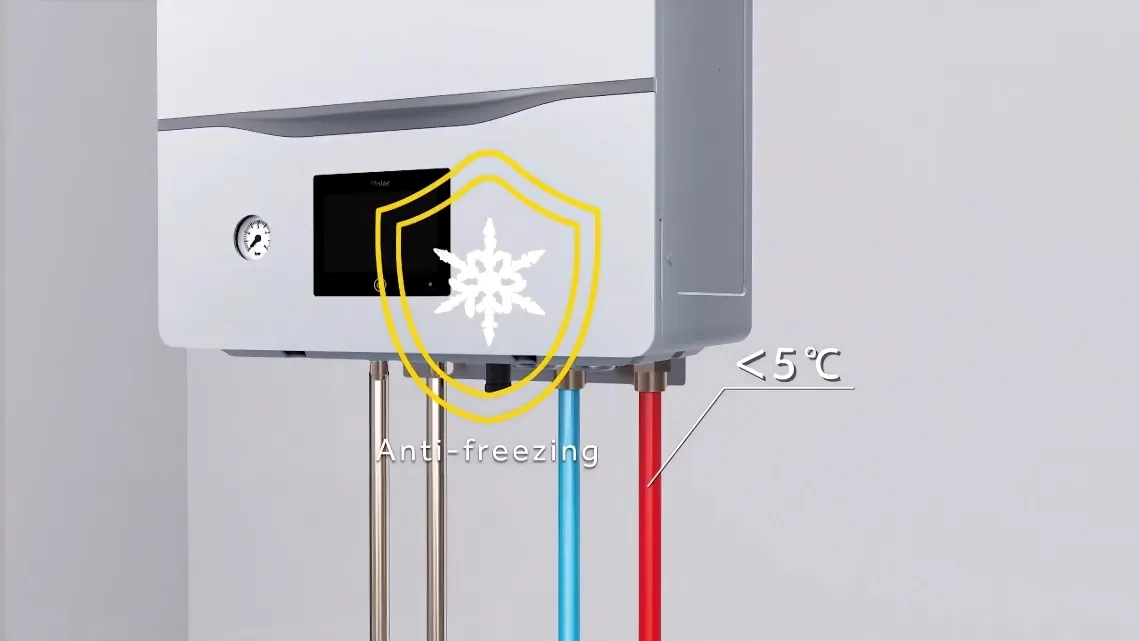

MyCond гідромодуль захист від замерзання

Функція захисту від замерзання

Захист гідравлічних частин від пошкоджень.



Циркуляція для захисту від замерзання

Коли температура падає до певного рівня, що вказує на потенційну можливість утворення інею або льоду, активується функція захисту від замерзання.

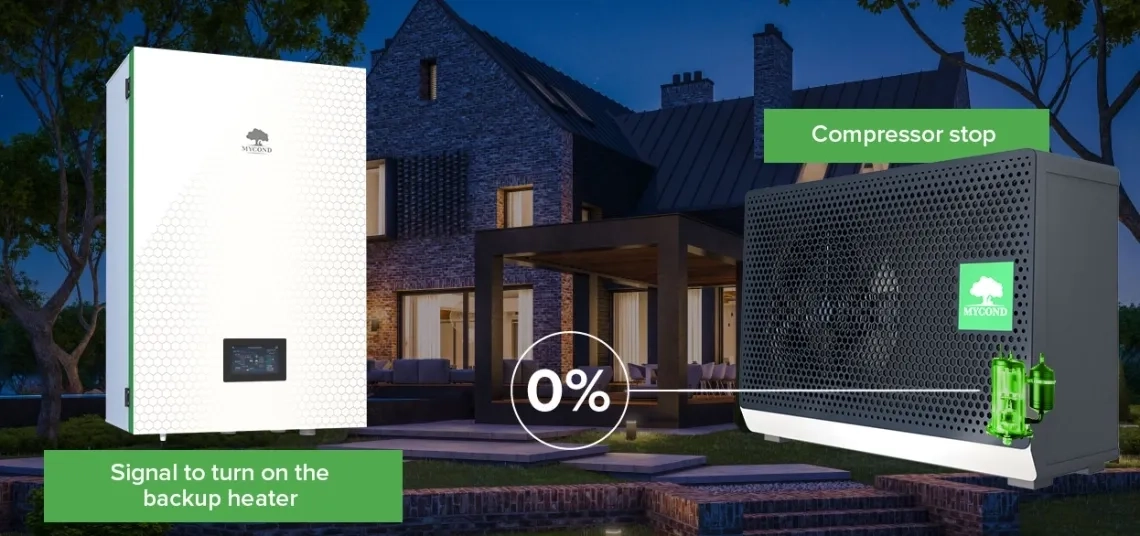

MyCond гідромодуль циркуляція для захисту від замерзання

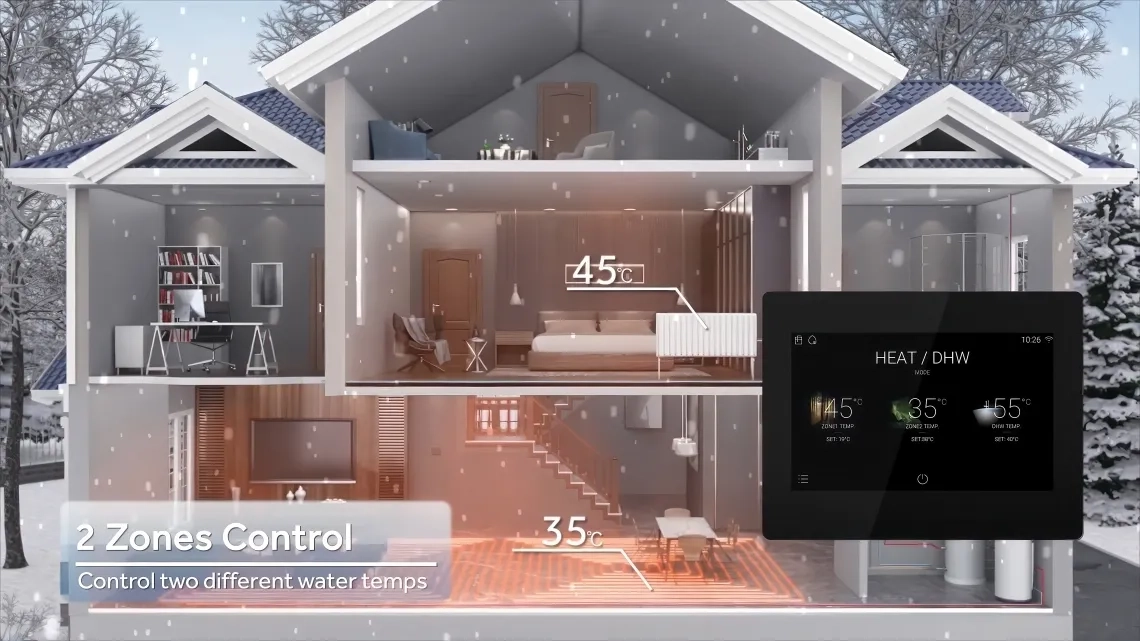

MyCond гідромодуль два окремі контури з різними вимогами

Керування двома окремими контурами для приміщень з різними вимогами

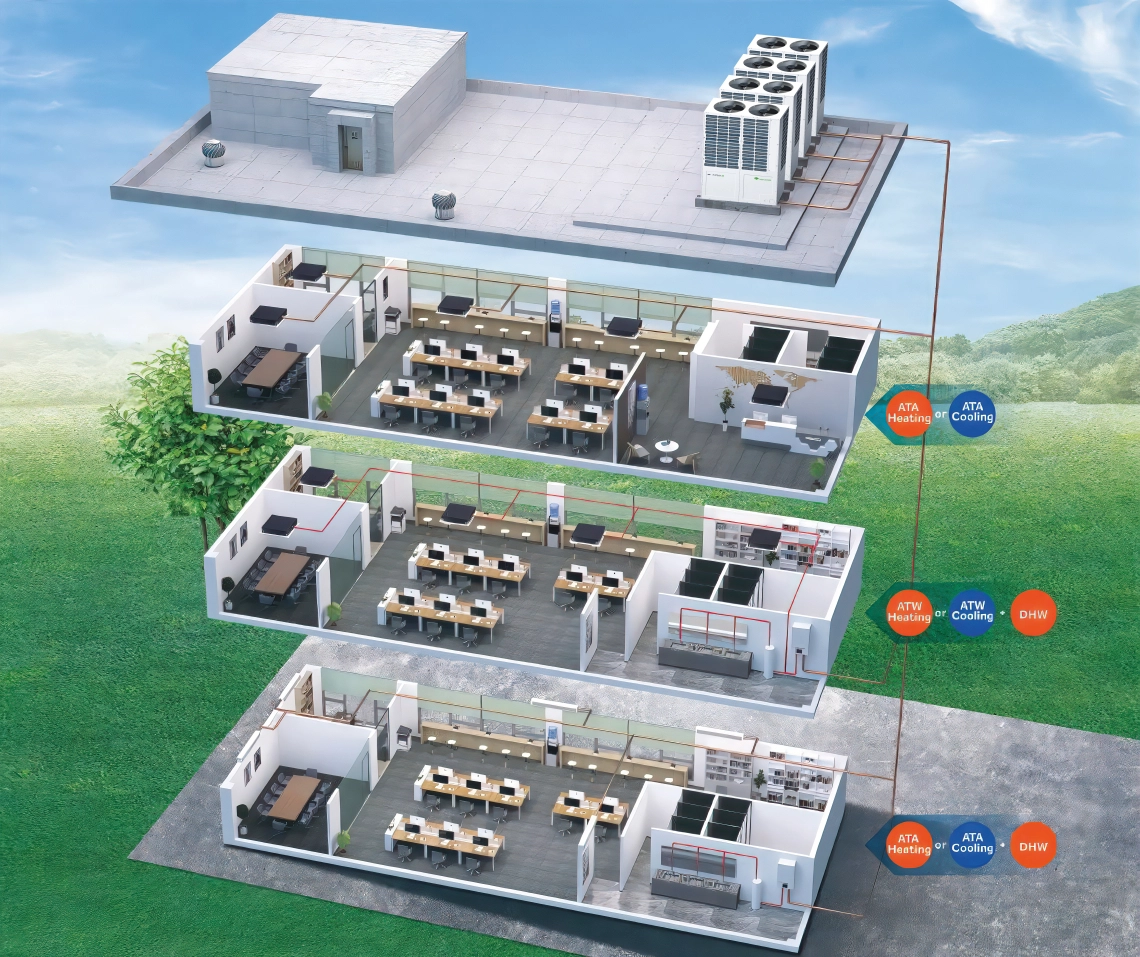

MyCond гідромодуль система опалення охолодження та ГВП для бізнес-центру



Модель/ Внутрішній блок   Блоки MHUW-24X1EV2AD MHUW-48X1EV2AD MHUW-96X1EV2AN
  Охолодження (1) кВт 7 14 28
Номінальна потужність Опалення (2)   9 16 31
Розміри Одиниця виміру В / Ш / Д   850/ 480 / 310 850/ 480 / 310 850/ 480 / 310
Одиниця виміру ваги   кВт 56 56 52
Місце встановлення У приміщенні / на вулиці   У приміщенні У приміщенні У приміщенні У приміщенні
  Тільки гідромодуль % 80-100% 80-100% 80-100%
  Гідробокс + СІН % Всього 50-130% (Hydro box 0-80%)
Охолодження навколишнього середовища Мін. - Макс.   10~43 10~43 10~43
Сторона охолоджуючої води Min. - Макс. °C 5~20 5~20 5~20
Нагрівання навколишнього середовища Мінімум - Макс. °C -20~24 -20~24 -20~24
Водна сторона Мінімум - Макс. °C 20~50 20~50 20~50
Рівень звукового тиску Охолодження/нагрівання дБ(А) 29/ 32 29/ 32 29/ 32
Рівень звукової потужності   дБ(А) 42 46 48
Швидкість потоку води Міні-стандарт Л/хв 18/26 32/46 63/90
Діаметр трубопроводу водяного контуру Вхідний отвір дюйм,, 1 1 1-1/4
  Вихідний отвір дюйм,, 1 1 1-1/4
Тип холодоагенту     R410A R410A R410A
Газова сторона - тип підключення   мм 15.88 15.88 19.05
Сторона рідини - тип з'єднання   мм 9.52 9.52 9.52
Блок живлення   Ph / Гц / В 1/ 50/ 220~240 1/ 50/ 220~240 1/ 50/ 220~240
Сумісність з Odu     mRV S

(1) Температура 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Розміри

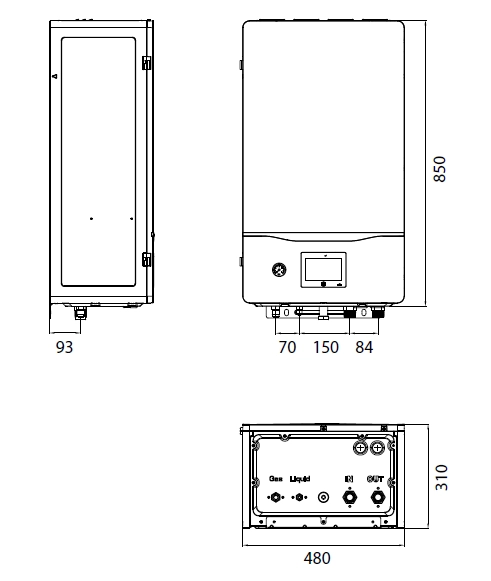

MyCond гідромодуль габаритні розміри - 1

Розміри

MyCond гідромодуль габаритні розміри - 2
