Автор: технічний відділ Mycond
Контроль вологості повітря є фундаментальним завданням не лише для комфорту людей, але й для захисту матеріалів, обладнання та забезпечення технологічних процесів. Ефективні системи контролю та автоматизації осушувачів повітря дозволяють досягти оптимальних параметрів мікроклімату при мінімальних енергетичних витратах.
Динамічний характер контролю вологості
Контроль вологості – це динамічний процес, що вимагає постійного моніторингу та регулювання. Вологісне навантаження на приміщення змінюється протягом доби та сезону. Наприклад, відкриття дверей складу на 2-3 хвилини може внести більше вологи, ніж осушувач здатен видалити за годину роботи. Тому система керування повинна оперативно реагувати на ці зміни.
Сучасні прилади контролю вологості виконують чотири базові функції:
- Вимірювання вологості повітря або вологовмісту матеріалів
- Індикація виміряного значення для оператора
- Запис показань на діаграму або в електронну пам'ять
- Керування осушувальним обладнанням

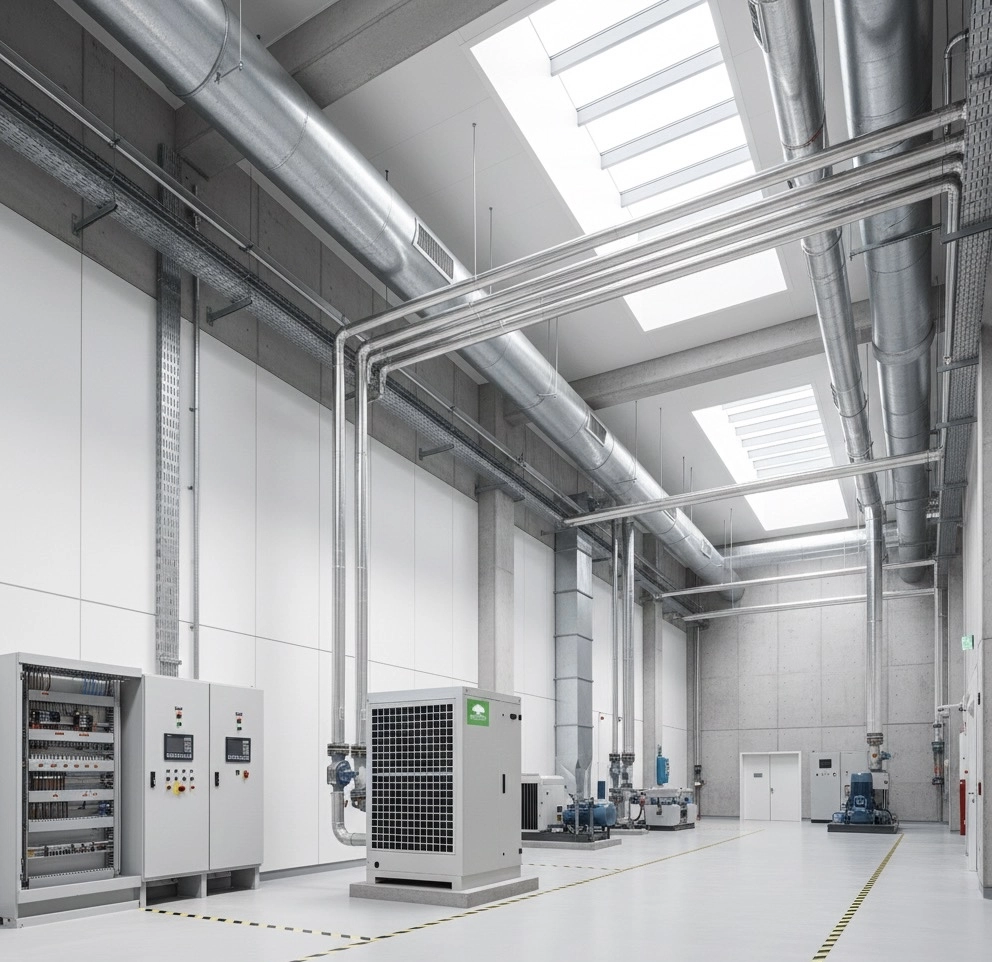

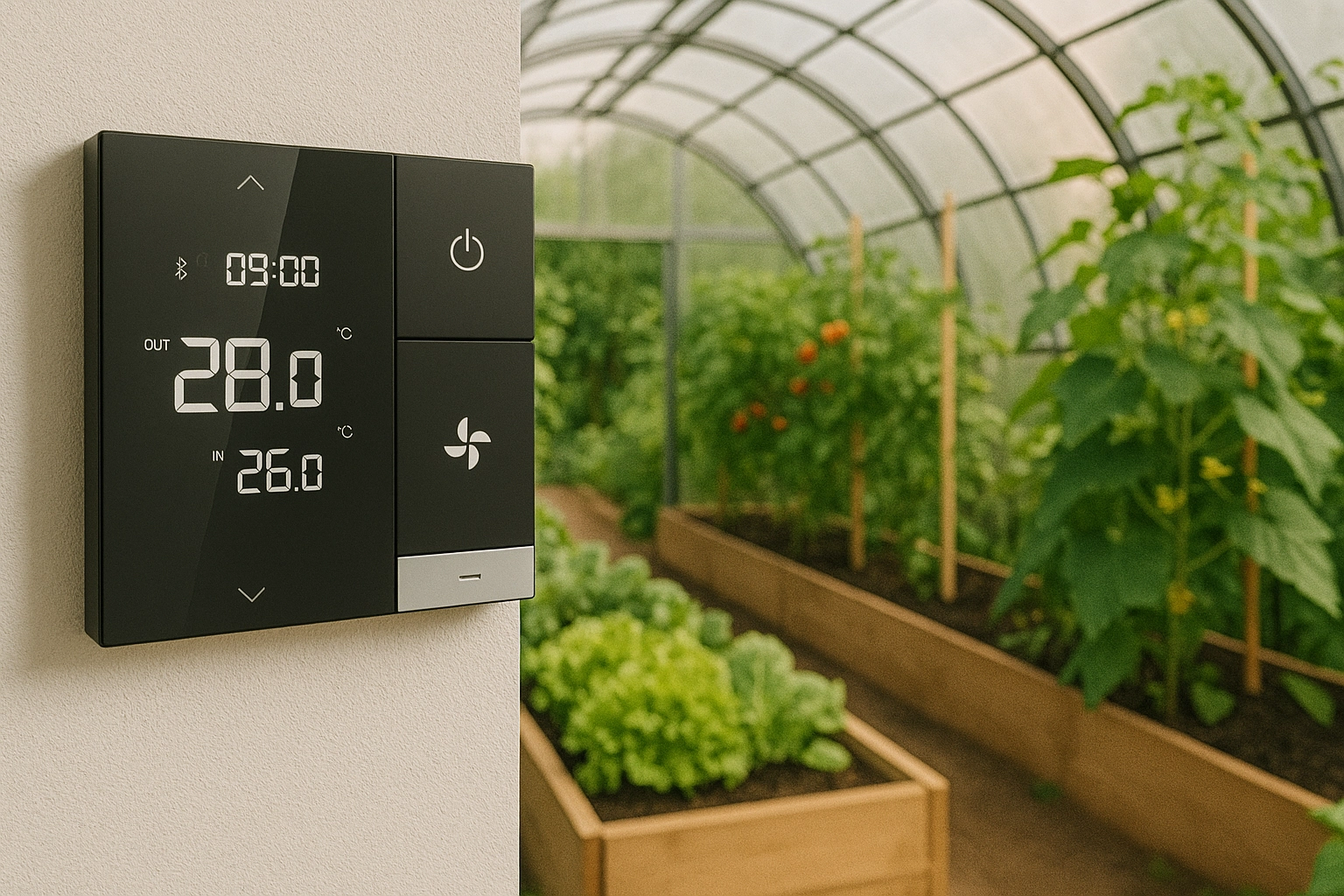

Важливо розуміти, що кожна додаткова функція підвищує не тільки вартість приладу, але й потенціал виникнення похибки. Для простого складу, де необхідно лише підтримувати вологість нижче 60%, часто достатньо базового гумідистата вартістю менше 100 доларів без функцій індикації та запису показань.
Типи датчиків відносної вологості
Вибір датчика вологості суттєво впливає на точність і надійність системи контролю осушувачів. Розглянемо основні типи датчиків відносної вологості:
Механічні гігрометри
Ці датчики використовують принцип подовження людського волосу або полімерної плівки при поглинанні вологи. Ще Леонардо да Вінчі відзначав, що вовняна куля важить більше у вологий день. Механічні гігрометри прості та недорогі, але мають обмежену точність та повільну реакцію на зміни.
Електронні ємнісні сенсори
Вимірюють зміну електричної ємності полімеру при абсорбції вологи. Такі датчики демонструють кращу чутливість при низькій вологості (нижче 15% RH) і широко використовуються в сучасних гумідистатах завдяки хорошому співвідношенню ціни та якості.
Резистивні сенсори
Вимірюють електричний опір полімеру з четвертинними амонієвими солями. Ці датчики точніші при високій вологості (понад 90% RH), оскільки вимірюють об'ємну, а не поверхневу абсорбцію вологи.
Психрометри
Використовують пару термометрів – сухий та змочений. Різниця температур пропорційна швидкості випаровування і, відповідно, вологості повітря. Цей метод особливо точний при високих температурах.
Промислові гумідистати зазвичай мають точність близько ±2% RH, але важливо враховувати їхнє обмеження: якщо прилад відкалібровано при 24°C і 65% RH, він не буде точним при 21°C і 10% RH через занадто велику різницю вологовмісту.
Датчики абсолютної вологості
Для багатьох промислових процесів важливіше знати абсолютну вологість повітря, а не відносну. Для цього використовуються спеціальні типи датчиків:
Конденсаційні гігрометри
Принцип роботи полягає в охолодженні дзеркальної поверхні до моменту появи роси. Температура поверхні в цей момент дорівнює точці роси повітря. Цей метод застосовується з 1751 року, коли французький натураліст Шарль Ле Руа додавав лід у полірований сталевий контейнер. Сучасні оптичні конденсаційні гігрометри мають типову точність ±1,5°C точки роси і є одними з найточніших приладів для вимірювання вологості.
Сенсори на оксиді алюмінію
Мають типову точність ±3°C точки роси і оптимізовані для вимірювання дуже низької вологості. Їх часто використовують для вимірювання точки роси -40°C при температурі повітря понад 150°C на виході адсорбційних осушувачів. Варто зазначити, що оксид алюмінію міцно зв'язує воду, тому при переході від вологого до сухого повітря відгук сенсора може тривати години.
Літій-хлоридні сенсори
Працюють за принципом нагрівання шару солі до моменту висихання. При відносній вологості 11% літій-хлорид переходить з рідкого розчину в суху форму, і температура солі в цей момент пропорційна абсолютній вологості повітря.
Точність та повторюваність вимірювань
При виборі датчиків вологості для систем контролю осушувачів важливо розуміти різницю між точністю та повторюваністю:
- Точність – це здатність показувати істинне значення вологості
- Повторюваність – здатність повертатися до попереднього показання при поверненні до попередньої вологості
Ключовий принцип: повторюваний прилад можна відкалібрувати і зробити точним, а неповторюваний прилад ніколи не буде точним незалежно від калібрування. Саме тому виробники якісних приладів обов'язково вказують повторюваність у своїх специфікаціях, тоді як дешеві сенсори описують лише термінами точності.
Вибір типу регулятора
Залежно від вимог до точності підтримання вологості та економічних факторів, можна обрати різні типи регуляторів для осушувачів повітря:
On-off керування осушувачем
Позиційне on-off керування достатнє, коли не потрібна висока точність. Наприклад, для завантажувального доку холодильного складу, де головне завдання – запобігти обмерзанню підлоги, немає сенсу в прецизійному контролі ±1% RH. Типовий діапазон коливань для конденсаційних осушувачів з on-off керуванням становить близько ±10% RH.
Модулююче керування
Необхідне для виробництв із жорсткими допусками: фармацевтика, напівпровідники, сушіння кондитерських виробів. Адсорбційні осушувачі з модуляцією потужності забезпечують точність ±5% RH і краще.
Для наочності порівняймо три типи контролерів на прикладі завантажувального доку при температурі 4°C:
- Контролер відносної вологості: встановлений на 80% RH, увімкне осушувач, коли вологовміст перевищить 4 г/кг за умови температури 4°C. Це найдешевший варіант з точністю ±2% RH, але якщо температура відрізняється від розрахункової, контроль буде неточним.
- Контролер конденсації: ідеальний варіант, оскільки осушувач працюватиме лише коли волога дійсно конденсується, але такі датчики занадто вразливі для підлоги, де їздять навантажувачі.
- Контролер точки роси: встановлений на 1°C, точніший за гумідистат і не залежить від температури повітря. Його можна змонтувати на стіні, а не на підлозі.
Стратегії модуляції потужності осушувача
Для забезпечення енергоефективної роботи осушувачів при змінному вологісному навантаженні застосовуються різні стратегії модуляції потужності:

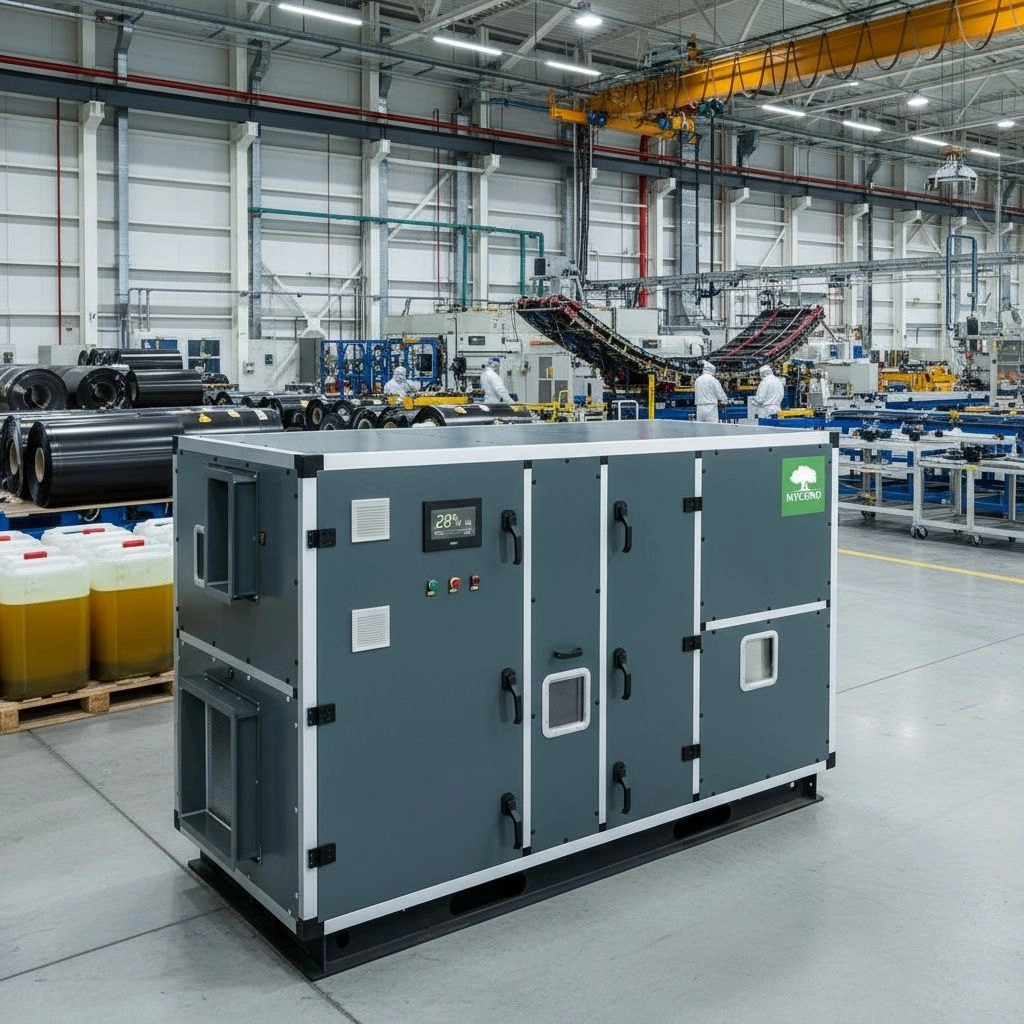

Байпасне керування осушувачем
Для адсорбційних осушувачів: коли вологісне навантаження знижується, повітря частково обходить адсорбційний ротор через байпас, змішуючись із осушеним потоком і підвищуючи вологість припливу. Критично важливо вирівняти аеродинамічний опір байпасу та ротора за допомогою фіксованої заслінки в байпасі – без цього модуляція буде нелінійною і нестабільною.
Модуляція енергії регенерації
Це найефективніший і найдешевший спосіб економії енергії. Температурний контролер на виході із зони регенерації знижує потужність нагрівача, коли температура перевищує 49°C (для літій-хлоридних десикантів). Фізичний принцип: коли повітря поглинає вологу з ротора в зоні регенерації, його температура знижується. Якщо температура залишається високою – значить вологи мало і енергію можна знизити. Економія при такому керуванні становить 25–50% річних витрат на енергію.
Існує два рівні модуляції:
- Перший рівень (reactivation load following control) – зниження потужності нагрівача при зменшенні вологісного навантаження, що забезпечує найкраще співвідношення вартості та економії.
- Другий рівень – використання мікропроцесорів та частотних приводів для вентиляторів і компресорів. Вартість такого рішення висока і виправдана лише для великих систем.
Розміщення датчиків вологості: критичний фактор успіху
Правильне розміщення датчиків вологості є вирішальним для ефективної роботи системи осушення. Розгляньмо реальний приклад з практики: система захисту сталі від корозії не працювала, хоча осушувач функціонував справно. Причина – гумідистат був встановлений біля випуску сухого повітря за 23 метри від стелажів зберігання. Осушувач підтримував сухість повітропроводу, а сталь вартістю 50 000 доларів іржавіла.
Основне правило: датчик має розміщуватися поблизу об'єкта захисту, а не біля осушувача.
При низькій вологості (нижче 10% RH) проблема загострюється: різниця між 50% і 55% RH при 21°C становить близько 0,85 г/кг, але різниця між точкою роси -29°C і -26°C становить менше 0,01 г/кг – у 85 разів менше. Датчик має бути набагато чутливішим, а градієнти вологості в приміщенні значні через дихання людей та локальні джерела вологи.
Інтеграція осушувача з BMS
Сучасні промислові осушувачі оснащуються інтерфейсами для підключення до систем автоматизації будівлі (BMS):
- Використання протоколу Modbus RS485 для комунікації з BMS
- PLC-контролери з сенсорними дисплеями, що дозволяють програмувати часові зони та складні алгоритми керування
- Віддалений моніторинг через BMS забезпечує оперативне реагування на відхилення параметрів
- Можливість централізованого керування всіма інженерними системами будівлі
Типові помилки проектування систем осушення
При проектуванні систем контролю та автоматизації осушувачів часто зустрічаються такі помилки:
- Надмірне завищення потужності обладнання при on-off керуванні, що спричиняє великі коливання вологості (подібно до автомобіля з вимикачем замість педалі газу)
- Відсутність модуляції енергії регенерації, що марнує 25-50% енергії
- Калібрування датчика при температурі та вологості, відмінних від робочих умов
- Розміщення індикатора та контролера в різних місцях, що призводить до постійних розбіжностей показань
- Ігнорування часу осушення матеріалів при пусконалагодженні – наприклад, гофрокартон при 80% RH містить 14% вологи, а при 35% RH лише 6%, тому після завезення вологого картону система може працювати на повну потужність днями
FAQ: відповіді на поширені запитання
Яка типова точність контролю для різних типів осушувачів?
Конденсаційні осушувачі з on-off керуванням забезпечують точність близько ±10% RH, адсорбційні осушувачі з модуляцією – ±5% RH і краще. Для прецизійних застосувань з оптичними датчиками точки роси можлива точність ±1-2% RH.
Як обрати між керуванням за відносною вологістю та точкою роси?
Керування за RH дешевше і достатнє для більшості комфортних та складських застосувань з точністю ±3% RH. Керування за точкою роси необхідне, коли температура повітря значно змінюється або потрібна висока точність при низькій вологості (нижче 10% RH).
Чому датчик не слід розміщувати біля випуску осушувача?
Повітря на виході осушувача найсухіше в системі і не репрезентує умови в зоні, що захищається. Датчик має вимірювати вологість там, де важливий результат – біля об'єкта захисту або в критичній зоні.
Коли достатньо простого on-off керування осушувачем?
On-off керування достатнє для складів тривалого зберігання з стабільним навантаженням, для приміщень з допустимим широким діапазоном вологості (40–60% RH), а також коли річні витрати на енергію низькі порівняно з вартістю системи модуляції.
Як модуляція енергії регенерації зменшує експлуатаційні витрати?
Система знижує потужність нагрівача, коли вологісне навантаження менше розрахункового. Економія становить 25–50% річних витрат на енергію. Окупність модулюючого контролера зазвичай менше одного року.
Що таке reactivation load following control?
Це перший рівень модуляції, коли температурний контролер на виході регенерації автоматично знижує потужність нагрівача при зростанні температури понад 49°C. Це найпростіший і найефективніший спосіб економії енергії в адсорбційних осушувачах.
Як інтегрувати осушувач у загальну систему автоматизації будівлі?
Через інтерфейс Modbus RS485 осушувач підключається до BMS, передає дані про вологість, температуру та стан обладнання, приймає команди на зміну уставок та режимів роботи, що дозволяє централізований моніторинг і керування всім інженерним обладнанням будівлі.
Висновки
Вибір системи контролю та автоматизації для осушувачів повітря визначається вимогами до точності підтримання параметрів та економічним обґрунтуванням. Для більшості застосувань з допуском ±5–10% RH достатньо гумідистата з модуляцією енергії регенерації, тоді як прецизійні виробництва потребують контролю за точкою роси та повної модуляції потужності.
Важливо пам'ятати, що правильне розміщення датчика вологості часто важливіше за його точність – найточніший прилад у неправильному місці дасть гірший результат, ніж простий гумідистат, розміщений біля об'єкта захисту.
Інтеграція осушувачів з системами BMS забезпечує оперативний контроль параметрів мікроклімату та документування даних для валідації технологічних процесів, що особливо важливо для фармацевтичних, харчових та високотехнологічних виробництв.
