Автор: технічний відділ Mycond
Термодинамічна природа викидів CO₂ у процесах вологовидалення
Викиди вуглекислого газу при осушенні повітря мають фізичну основу, пов'язану з термодинамічними процесами. Ключовим параметром є теплота пароутворення води, яка залежить від температури і визначається формулою: теплота пароутворення дорівнює 2501 мінус добуток 2,38 на температуру у кДж/кг. Ця енергія має бути витрачена чи вивільнена при зміні агрегатного стану води, що безпосередньо впливає на енергоспоживання систем осушення.
Психрометричні процеси, що відбуваються при осушенні, можна простежити на діаграмі ентальпія-вологовміст. Конденсаційне осушення відбувається шляхом охолодження повітря нижче точки роси з подальшим випадінням конденсату. Адсорбційне осушення базується на поглинанні вологи твердим адсорбентом без зміни температури. Вентиляційне осушення працює через заміну вологого повітря на сухіше зовнішнє.
Енергія, що витрачається на осушення, перетворюється на викиди CO₂ через коефіцієнт перетворення первинної енергії, який для електромережі становить зазвичай від 2,0 до 3,0, для газу – від 1,1 до 1,3. Це означає, що для виробництва 1 кВт·год електроенергії витрачається 2-3 кВт·год первинної енергії. Карбонова інтенсивність, виміряна в грамах CO₂ на кіловат-годину, визначає кількість викидів на одиницю спожитої енергії.
Принципова відмінність існує між прямим енергоспоживанням обладнання та непрямим впливом на основну систему ОВіК будівлі. Ігнорування впливу осушувачів на чилери та котли призводить до помилки 40-80% при оцінці викидів. Наприклад, конденсаційні осушувачі виділяють тепло, яке необхідно видаляти системою кондиціонування, збільшуючи її енергоспоживання.
Енергетичний та карбоновий профіль конденсаційного осушення
Конденсаційне осушення базується на термодинамічному циклі холодильної машини. Повітря охолоджується нижче точки роси на випарнику, де волога конденсується, після чого повітря нагрівається на конденсаторі. Коефіцієнт ефективності (COP) таких систем істотно залежить від температури повітря, зазвичай варіюється від 1,5 при +5°C до 4,0 при +35°C.

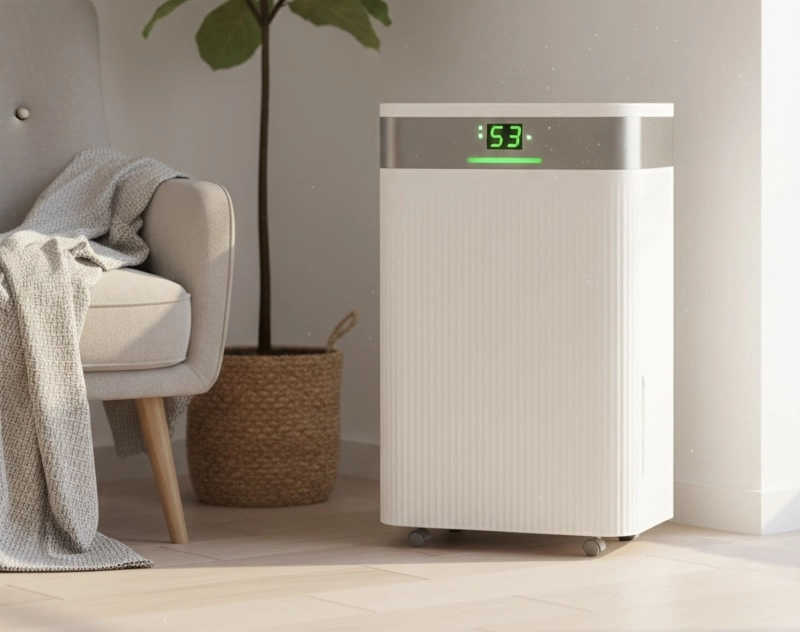

Питоме енергоспоживання конденсаційного осушення визначається як відношення електричної потужності до продуктивності за вологою (у кВт·год/кг). Для побутових осушувачів це значення складає 0,5-0,7 кВт·год/кг, для промислових – 0,3-0,5 кВт·год/кг при стандартних умовах (+20°C, 60% відносної вологості).
Важливим аспектом є виділення теплоти конденсатора у приміщення. Теплота конденсатора дорівнює сумі теплоти випаровування та електричної потужності. Це додаткове теплове навантаження збільшує енергоспоживання системи кондиціонування, особливо в літній період. Розрахунок непрямих викидів враховує це додаткове навантаження на систему охолодження будівлі.
Прямі викиди CO₂ також виникають через втрати холодоагенту, які розраховуються як маса втрат помножена на потенціал глобального потепління (GWP). Сучасні холодоагенти з високим GWP поступово замінюються на речовини з низьким потенціалом відповідно до нормативних вимог.
Енергетичний та карбоновий профіль адсорбційного осушення

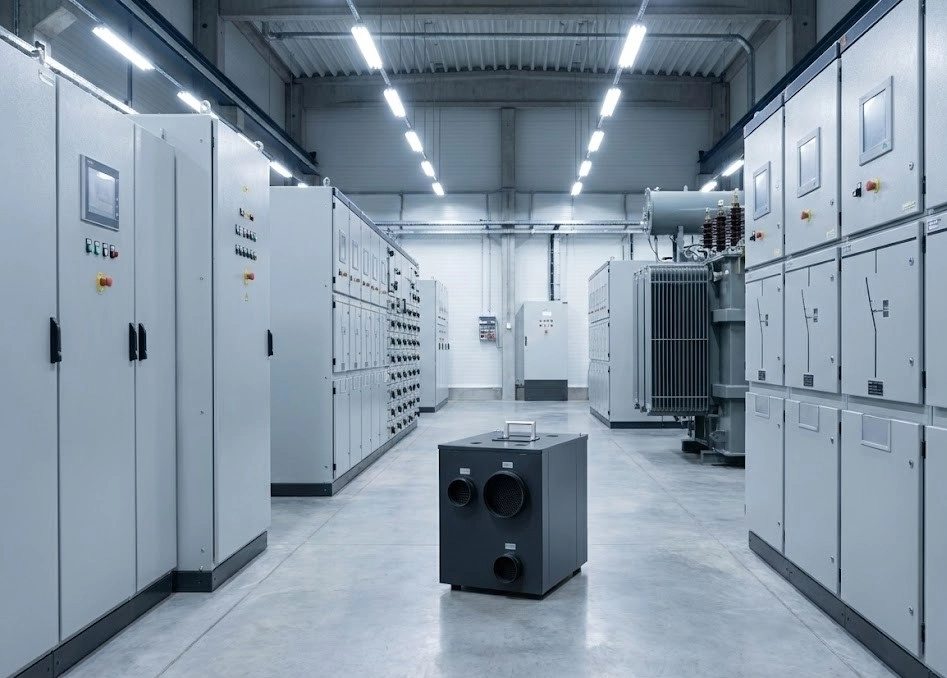

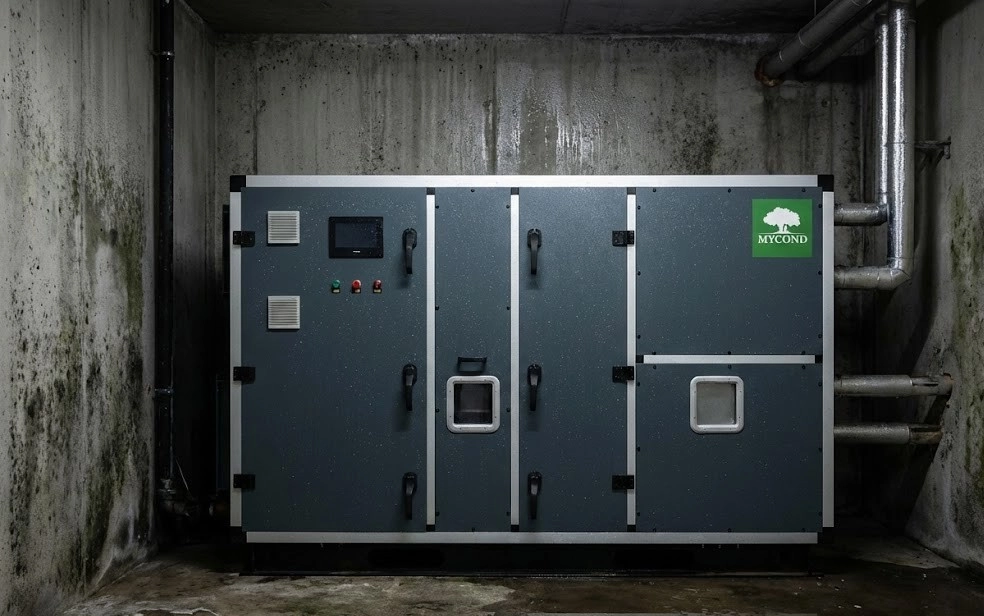

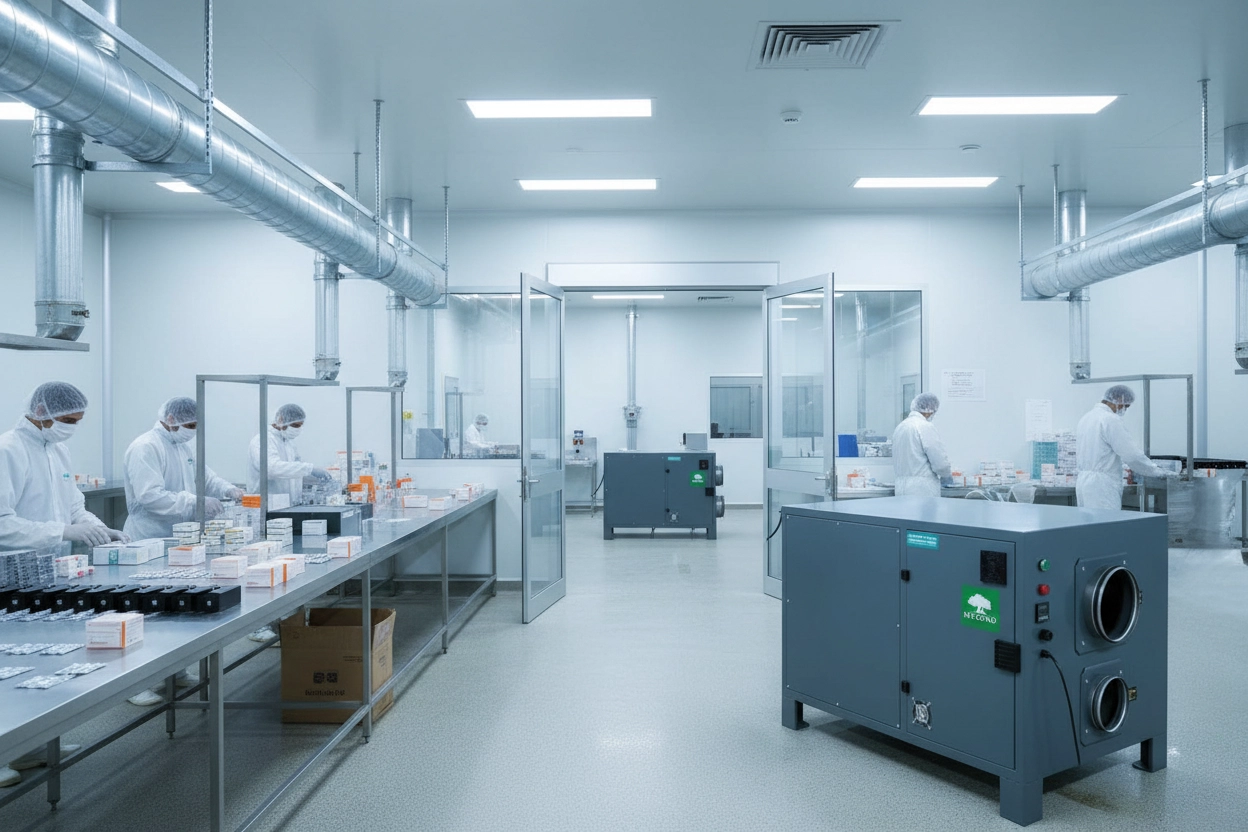

Адсорбційне осушення включає два основні процеси: адсорбцію (поглинання вологи) та регенерацію (відновлення адсорбенту). Під час адсорбції відбувається зниження парціального тиску водяної пари в повітрі через поглинання вологи твердим адсорбентом, з виділенням теплоти змочування. Регенерація вимагає підігріву повітря до температури від 120 до 180°C для видалення накопиченої вологи з адсорбенту.
Питоме енергоспоживання на регенерацію залежить від нагріву повітря, теплоти десорбції та ефективності рекуперації. Для адсорбційних систем воно становить 1,0-2,5 кВт·год/кг вологи. Джерела енергії регенерації можуть бути різними: електронагрівач, газовий пальник, гаряча вода або пара, кожне зі своєю карбоновою інтенсивністю.
Енергетичний та карбоновий профіль вентиляційного осушення
Вентиляційне осушення базується на психрометрії повітрообміну: внутрішнє вологе повітря замінюється на зовнішнє з нижчим вологовмістом. Ефективність цього методу залежить від кліматичної доступності – частки годин на рік, коли вологовміст зовнішнього повітря нижчий за внутрішній.
Енергоспоживання на термообробку припливного повітря включає теплоту опалення в холодний період та охолодження влітку. Рекуперація теплоти між припливним та витяжним потоками знижує енергоспоживання на частку, рівну ефективності рекуператора (зазвичай від 0,5 до 0,85).
Порівняно з механічним осушенням, вентиляційний метод має нижче питоме енергоспоживання при великій різниці у вологовмісті між зовнішнім та внутрішнім повітрям, особливо в холодних та сухих кліматичних зонах.
Алгоритм вибору технології за критерієм мінімальних викидів CO₂
Для вибору технології осушення з мінімальними викидами CO₂ рекомендуємо наступну методику:
- Визначити річну продуктивність за вологою з балансу вологості об'єкта
- Розрахувати питоме енергоспоживання для кожної технології осушення
- Врахувати вплив на основну систему ОВіК
- Помножити енергоспоживання на коефіцієнт перетворення первинної енергії та карбонову інтенсивність
- Додати прямі викиди від холодоагента (для конденсаційного методу)
- Порівняти загальні викиди для різних технологій
Граничні умови для вибору оптимальної технології:
- Якщо температура повітря нижче 15°C, адсорбційне осушення має перевагу
- Якщо вологовміст зовнішнього повітря нижчий за внутрішній більше 4000 годин на рік, вентиляційне осушення має перевагу
- Якщо є споживач низькопотенційного тепла, конденсаційне осушення з рекуперацією має перевагу
Рекуперація теплоти конденсації: розрахунок потенціалу зниження викидів
Теплота, доступна для утилізації при конденсаційному осушенні, розраховується за формулою: максимальна теплота рекуперації дорівнює добутку продуктивності за вологою на теплоту пароутворення плюс електрична потужність. Ця енергія може бути використана для різних споживачів низькопотенційного тепла:
- Гаряче водопостачання (підігрів до 50-60°C)
- Підігрів басейнів (до 26-28°C)
- Повітряне опалення (підігрів до 35-50°C)
- Технологічні процеси
Температурний потенціал конденсації складає зазвичай 40-55°C при осушенні повітря з температурою +20°C. Ефективність теплообмінника залежить від мінімальної різниці температур, яка зазвичай становить від 3 до 5 К.
Методика розрахунку повного карбонового сліду системи осушення методом TEWI
Для конденсаційних систем повний еквівалентний вплив на потепління (TEWI) розраховується як сума трьох компонентів:
- Добуток потенціалу глобального потепління на річні втрати холодоагента на термін служби
- Добуток потенціалу глобального потепління на масу заправки на різницю між одиницею та часткою рекуперації при утилізації
- Добуток терміну служби на річне енергоспоживання на карбонову інтенсивність електроенергії на коефіцієнт перетворення первинної енергії
При розширенні меж системи необхідно враховувати вплив на чилери та котли, що значно збільшує точність оцінки. Методика порівняння різних систем передбачає приведення до кілограмів еквіваленту CO₂ на кілограм видаленої вологи на рік або на квадратний метр площі.
Інтеграція з відновлюваними джерелами енергії: скорочення карбонового сліду
Теплові насоси для регенерації адсорбенту дозволяють досягти коефіцієнта ефективності від 2,0 до 3,5 при температурі регенерації від 120 до 140°C. Сонячні колектори також можуть використовуватися для регенерації, необхідна площа розраховується як теплова енергія регенерації, поділена на добуток середньої інсоляції, ефективності колектора та коефіцієнта використання.
Фотоелектричні системи для живлення конденсаційних осушувачів дозволяють зменшити викиди CO₂, частка покриття навантаження розраховується як добуток потужності фотоелектричної системи на час генерації, поділений на річне енергоспоживання.
Вплив карбонової інтенсивності енергомережі на вибір технології
Карбонова інтенсивність електроенергії значно варіюється між країнами: від 50 грамів CO₂ на кіловат-годину (Норвегія, Швеція) до 800 грамів CO₂ на кіловат-годину (Польща). Ці відмінності істотно впливають на вибір оптимальної технології осушення.
При низькій карбоновій інтенсивності (до 100 г/кВт·год) конденсаційне осушення з коефіцієнтом ефективності 2,5 має перевагу перед адсорбційним з газовою регенерацією. При високій інтенсивності (понад 500 г/кВт·год) адсорбційне осушення з газовою регенерацією може мати нижчий карбоновий слід.
Нормативні вимоги та системи екологічної сертифікації будівель
Директива про енергетичні характеристики будівель (EPBD) встановлює вимоги до будівель з майже нульовим енергоспоживанням (nZEB), що впливає на вибір систем осушення. Регламент про фторовані гази 517/2014 обмежує використання холодоагентів з високим потенціалом глобального потепління: понад 2500 (з 2020 року) та понад 150 (з 2025 року).
Системи екологічної сертифікації будівель BREEAM, LEED, DGNB включають критерії оцінки енергоефективності та викидів, де методика TEWI відіграє важливу роль. Спостерігається тенденція посилення вимог: заборона холодоагентів з високим потенціалом, мандати на використання відновлюваних джерел енергії, карбонове ціноутворення.
Типові інженерні помилки та хибні уявлення
При оцінці карбонового сліду систем осушення часто допускаються наступні помилки:
- Порівняння технологій виключно за прямим енергоспоживанням без врахування впливу на систему ОВіК
- Застосування універсального значення карбонової інтенсивності без урахування локальної структури генерації (помилка до 400%)
- Ігнорування прямих викидів від холодоагента
- Переоцінка потенціалу рекуперації без розрахунку реального споживача та температурного узгодження
- Оцінка відновлюваних джерел за встановленою потужністю без розрахунку коефіцієнта використання
- Порівняння адсорбційного осушення з електричною регенерацією замість газової
Межі застосування методик та умови неефективності підходів
Кожна технологія осушення має свої обмеження:
- Температурні межі конденсаційного осушення: при температурі нижче +5°C коефіцієнт ефективності падає нижче 1,5, що робить метод невигідним
- Межі вентиляційного методу: ефективний лише коли вологовміст зовнішнього повітря нижчий за внутрішній, неможливий у вологому кліматі
- Масштаб об'єкта для рекуперації: при продуктивності менше 50 кг/добу капітальні витрати на системи рекуперації теплоти стають невиправданими
- Кліматичні обмеження для сонячної регенерації: у Північній Європі (широта понад 55°) інсоляція менше 1 кВт·год/м² на добу, що зменшує покриття навантаження до менш ніж 20%
Часті запитання
Яка технологія осушення має найменший карбоновий слід?
Не існує універсально найкращої технології – вибір залежить від конкретних умов. При низькій температурі повітря (нижче 15°C) адсорбційне осушення з газовою регенерацією зазвичай має найменший слід. У регіонах з холодним сухим кліматом вентиляційне осушення може бути оптимальним. При наявності споживача низькопотенційного тепла конденсаційне осушення з рекуперацією показує найкращі результати.
Як розрахувати непрямі викиди CO₂ від осушувача?
Непрямі викиди розраховуються шляхом множення енергоспоживання на коефіцієнт перетворення первинної енергії та на карбонову інтенсивність електроенергії. Для конденсаційного осушувача також необхідно врахувати додаткове навантаження на систему кондиціонування через виділення теплоти конденсації.
Яке значення карбонової інтенсивності електроенергії використовувати для України?
Для України середнє значення карбонової інтенсивності електроенергії становить приблизно 350-450 г CO₂/кВт·год, залежно від структури генерації. Рекомендуємо використовувати офіційні дані від операторів енергоринку та враховувати сезонні коливання.
Який період окупності систем рекуперації теплоти конденсації?
Період окупності зазвичай становить від 2 до 7 років, залежно від масштабу об'єкта, інтенсивності використання та вартості заміщуваної енергії. При продуктивності осушення понад 100 кг/добу та наявності постійного споживача тепла період окупності може бути менше 3 років.
Як врахувати зміну карбонової інтенсивності електроенергії в майбутньому?
При оцінці життєвого циклу системи (15-20 років) рекомендується використовувати прогнозовані значення карбонової інтенсивності, які зазвичай передбачають зниження на 40-60% до 2040 року через декарбонізацію енергетики. Для конкретних проектів можна застосовувати сценарний аналіз з різними прогнозами декарбонізації.
Висновки
Оцінка карбонового сліду систем осушення вимагає комплексного підходу, що враховує як пряме енергоспоживання, так і вплив на основну систему ОВіК будівлі. Ключові принципи для проектувальників:
- Враховуйте повні межі системи, включно з впливом на чилери та котли
- Використовуйте локальні значення карбонової інтенсивності енергоносіїв
- Застосовуйте методику TEWI для порівняння різних технологій
- Оцінюйте потенціал інтеграції з відновлюваними джерелами енергії
- Враховуйте кліматичні особливості та режими експлуатації об'єкта
Рекомендований алгоритм вибору технології осушення: спочатку оцініть кліматичну доступність вентиляційного методу, потім визначте температурні режими для вибору між конденсаційним та адсорбційним осушенням, проаналізуйте можливості рекуперації теплоти та інтеграції з відновлюваними джерелами, і нарешті, розрахуйте повний карбоновий слід для кожного варіанту з урахуванням місцевих умов.
Інтеграція оцінки карбонового сліду систем осушення в методики життєвого циклу будівель дозволяє ефективно знижувати екологічний вплив при збереженні комфортного мікроклімату та захисті будівельних конструкцій.
