Honeycombe® дезикантні колеса: конструкція, принцип роботи та інженерні переваги

Автор: технічний відділ Mycond

Серед різноманітних технологій глибокого осушення повітря адсорбційні осушувачі з дезикантними роторами типу Honeycombe® завоювали статус стандарту промисловості. Щоб зрозуміти причини домінування цієї конструкції, розглянемо еволюцію дезикантних систем. Традиційні насипні башти з гранульованим силікагелем забезпечують надзвичайно низькі точки роси, але працюють циклічно, створюючи "пилкоподібні" коливання вологості вихідного повітря. Горизонтальні обертові лотки вирішили проблему безперервності, але мали обмежену сорбційну ємність. Вертикальні багатоярусні шари з храповим приводом вдосконалили попередні системи, але залишалися громіздкими.

Обертове колесо з гофрованою напівкерамічною структурою (Desiccant Wheel або DEW) стало проривом, об'єднавши переваги всіх попередніх типів: безперервність процесу як у лоткових системах, надзвичайно низькі точки роси як у насипних баштах, та енергоефективність завдяки малій масі активного матеріалу. Ця конструкція забезпечує оптимальний баланс між продуктивністю, енергоспоживанням та надійністю.

Конструкція колеса Honeycombe®

Адсорбційне колесо Honeycombe® має унікальну структуру на основі скловолоконної матриці, яка візуально нагадує гофрований картон, згорнутий у колесо. Ця напівкерамічна основа забезпечує необхідну механічну міцність та термостійкість при мінімальній вазі.

Гофрована структура утворює тисячі паралельних канавок (flutes), що функціонують як індивідуальні повітряні канали. Внутрішня поверхня цих каналів покрита дрібнодисперсним адсорбентом – у типовій конструкції це понад 82% силікагелю від загальної маси ротора. Ключовою характеристикою є величезна внутрішня площа поверхні силікагелю – 21 000–22 700 м² на унцію (228 864–244 121 кв.футів/унцію), що забезпечує надзвичайно низький парціальний тиск водяної пари біля поверхні адсорбенту.

Фізичний принцип адсорбції базується на дифузії водяної пари з областей вищого парціального тиску (вологе повітря) до областей нижчого тиску (поверхня адсорбенту) згідно із законами термодинаміки. Особливістю конструкції є те, що повітря через прямі канали рухається ламінарним потоком, а не турбулентним як у насипних шарах. Це означає, що аеродинамічний опір зростає лише пропорційно глибині колеса, а не як квадрат швидкості, що характерно для насипних шарів.

Цикл адсорбції-десорбції в дезикантному роторі

Адсорбційне колесо розділене на дві функціональні зони: зону осушення (270°, тобто три чверті площі) та зону регенерації (90°, одна чверть), ретельно ізольовані одна від одної. Ротор обертається з типовою швидкістю 5–30 обертів на годину для систем активної адсорбції, що значно повільніше порівняно з пасивними ентальпійними колесами (20–60 об/хв).

Робочий цикл адсорбційного осушувача складається з трьох основних фаз:

• Фаза 1 (адсорбція): сухий холодний десикант з низьким поверхневим тиском пари адсорбує вологу з процесного повітря, поступово насичуючись і нагріваючись від теплоти сорбції.
• Фаза 2 (регенерація): насичений десикант переходить у зону регенерації, де нагрівається гарячим повітрям (типово до 120°C / 248°F від PTC-нагрівача), поверхневий тиск пари різко зростає і волога вивільняється у регенераційний потік.
• Фаза 3 (охолодження): гарячий сухий десикант повертається в зону осушення, де охолоджується частиною процесного повітря, відновлюючи низький поверхневий тиск для нового циклу адсорбції.

Важливо відзначити, що співвідношення потоків зазвичай становить 3:1, тобто потік регенераційного повітря складає приблизно третину від процесного і рухається протитоком. При видаленні вологи виділяється теплота сорбції (сума теплоти конденсації та хімічної теплоти зв'язування), яка становить 2510–3050 кДж/кг (1080–1312 BTU/фунт) видаленої вологи. Це призводить до нагрівання процесного повітря пропорційно кількості видаленої вологи.

Наприклад, повітря з параметрами 21°C та 50% RH після глибокого осушення до точки роси 7°C може нагрітися до 49°C, тому в багатьох застосуваннях потрібне додаткове охолодження.

Типи десикантів та їх сорбційні характеристики

Ефективність роботи адсорбційного осушувача значною мірою залежить від типу використовуваного десиканту. Ізотерма адсорбції при 25°C показує, що різні десиканти мають різну сорбційну ємність залежно від рівня відносної вологості повітря:

• Силікагель Тип 5: при 20% RH утримує 2,5% вологи від своєї маси
• Силікагель Тип 1: при 20% RH утримує 15% вологи від своєї маси
• Молекулярні сита: при 20% RH утримують 20% вологи від своєї маси
• Хлорид літію: при 20% RH утримує 35% вологи від своєї маси

Практично це означає, що для видалення 22,7 кг (50 фунтів) водяної пари з повітря при 20% RH теоретично потрібно: 907 кг (2000 фунтів) силікагелю Тип 5, або 151 кг (333 фунти) силікагелю Тип 1, або 113 кг (250 фунтів) молекулярних сит, або 65 кг (143 фунти) хлориду літію.

Виробники часто комбінують різні типи десикантів. Силікагель Тип 1 забезпечує високу ємність у нижніх діапазонах вологості, а Тип 5 ефективно адсорбує великі кількості води при вологості понад 90% RH. Таке поєднання дозволяє досягти двох взаємовиключних цілей – низька точка роси та висока продуктивність.

Молекулярні сита для низьких точок роси стають особливо цінними при потребі в надзвичайно сухому повітрі (нижче 10% RH або −40°C точки роси). При таких екстремальних умовах вони демонструють найвищу сорбційну ємність серед усіх адсорбентів.

Систематизовані переваги конструкції Honeycombe®

Порівняно з альтернативними конфігураціями дезикантних осушувачів, технологія Honeycombe® має низку суттєвих переваг:

1. Мала обертова маса при високій ємності вологовидалення. Оскільки енергія нагрівання та охолодження прямо пропорційна масі десиканту, легка конструкція забезпечує значно вищу енергоефективність.
2. Низький аеродинамічний опір. Завдяки ламінарному потоку в колесі через прямі канали, опір зростає лише пропорційно глибині колеса, на відміну від турбулентного потоку в насипних шарах, де опір зростає як квадрат швидкості.
3. Низькі точки роси. Залежно від десиканту, можливе досягнення точок роси до −68°C (−90°F).
4. Простота конструкції. Мінімум рухомих деталей (лише колесо та привід) знижує витрати на технічне обслуговування.
5. Гнучкість застосування десикантів. Можливість використання як твердих, так і рідких десикантів під конкретні застосування.
6. Стабільність параметрів. Відсутність «пилкоподібного» ефекту зміни вихідної вологості, характерного для насипних башт з періодичною регенерацією.

Єдиним суттєвим недоліком є вища собівартість виготовлення колеса порівняно з гранулами сухого десиканту, але ця різниця компенсується експлуатаційними перевагами протягом типового терміну служби 15–30 років.

Фактори, що впливають на продуктивність колеса

На ефективність роботи дезикантного ротора впливає низка інженерних параметрів, кожен з яких вимагає ретельного балансування для досягнення оптимальної продуктивності:

• Глибина колеса. Збільшення глибини підвищує площу контакту десиканту з повітрям та кількість видаленої вологи, але аеродинамічний опір зростає пропорційно, збільшуючи енерговитрати вентилятора.
• Швидкість обертання (5–30 об/год). Швидше обертання збільшує кількість десиканту, що циклічно контактує з повітрям, підвищуючи продуктивність, але також збільшує перенос тепла з зони регенерації в зону осушення.
• Температура реактивації 120°C. Вища температура забезпечує повнішу десорбцію вологи, але для видалення останніх порцій міцно зв'язаної води потрібна непропорційно висока енергія. Оптимальним рішенням часто є двоступенева регенерація десиканту.
• Герметичність між зонами. Будь-яке витікання вологого регенераційного повітря в сухий процесний потік суттєво погіршує продуктивність системи.
• Забруднювачі повітряного потоку. Пил поступово забиває пори адсорбенту, органічні пари можуть полімеризуватися при високих температурах, корозійні гази руйнують деякі десиканти хімічно.

Практична рекомендація — завжди забезпечувати належну фільтрацію повітря на вході в адсорбційний осушувач та розглядати фільтрацію на виході, якщо частинки в процесному повітрі небажані.

Сфери застосування дезикантних систем

Завдяки можливості досягнення надзвичайно низьких точок роси та ефективній роботі при низьких температурах, як працює адсорбційний осушувач з дезикантним ротором знаходить застосування у багатьох галузях:

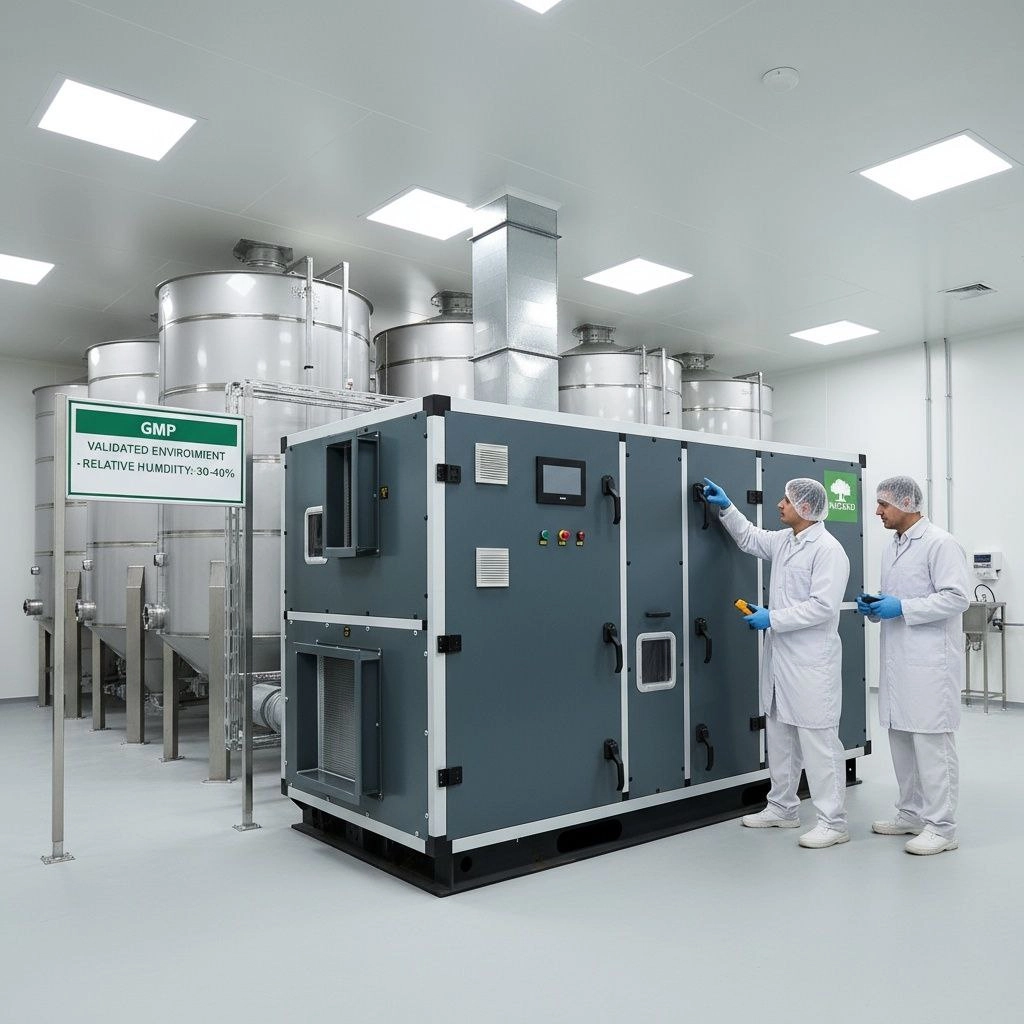

• Фармацевтичне виробництво. Чисті кімнати для таблетування та пакування вимагають контролю вологості до 10% RH з точністю ±2% RH, що неможливо досягти конденсаційними системами.

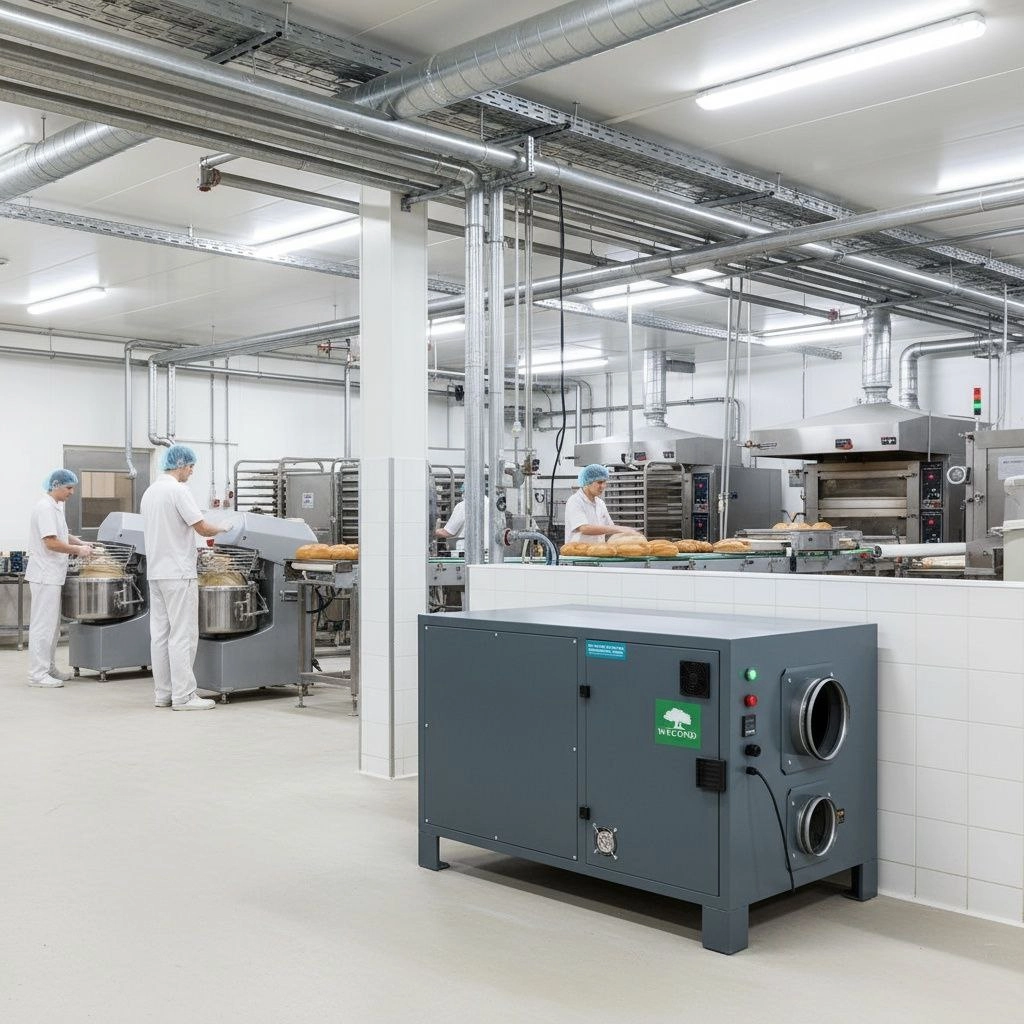

• Харчова промисловість. Пакування гігроскопічних продуктів, сушіння розпиленням, де додаткове нагрівання процесного повітря є корисним.
• Напівпровідникове виробництво. Контроль вологості для чутливих фоторезистів, де навіть мікроскопічне поглинання вологи може призвести до браку.
• Холодильні склади та супермаркети. Запобігання обмерзанню вітрин та підвищення енергоефективності холодильних систем.
• Архівне зберігання. Музеї, бібліотеки, сховища документів з контролем 35% RH для запобігання корозії та розвитку цвілі.
• Промислові процеси. Ламінування безпечного скла, виробництво композитів, литво за виплавленими моделями.

Часті запитання про дезикантні колеса

Яка різниця між пасивною та активною адсорбцією?

Пасивна адсорбція використовує лише різницю вологості між потоками без підведення тепла (ентальпійні колеса з частотою 20–60 об/хв), тоді як активна застосовує нагрівання регенераційного повітря для глибокого осушення (5–30 об/год). Тільки активна адсорбція може осушити повітря нижче рівня вологості в приміщенні.

Чому Honeycombe® ефективніше насипних шарів?

Завдяки ламінарному потоку через прямі канали, малій масі при високій поверхні контакту, безперервній роботі без коливань вологості та можливості комбінування різних десикантів.

Якої точки роси можна досягти?

З силікагелем до −68°C (−90°F), з молекулярними ситами — ще нижче. Для більшості промислових застосувань достатньо −40°C.

Який термін служби адсорбційного колеса?

Типовий термін — 15–30 років при належній фільтрації повітря. Спостерігається поступова деградація через забруднення пор пилом та органічними речовинами.

Висновки

Технологія Honeycombe® дезикантних коліс стала стандартом адсорбційного осушення завдяки оптимальному балансу між продуктивністю, енергоефективністю та надійністю. Для інженерів-проектувальників важливо дотримуватись трьох ключових рекомендацій:

1. Обирати тип десиканту відповідно до цільової точки роси (силікагель для типових застосувань, молекулярні сита для надглибокого осушення)
2. Максимально використовувати утилізоване тепло для регенерації десиканту
3. Забезпечувати належну фільтрацію вхідного повітря для подовження терміну служби ротора

Дезикантні осушувачі з роторами Honeycombe® оптимальні в ситуаціях, коли потрібні точки роси нижче 7–10°C, при високому латентному навантаженні, низьких температурах експлуатації або за наявності доступного дешевого тепла для регенерації. Саме в цих умовах їхні переваги перед конденсаційними системами стають найбільш очевидними.
