Насос разом із фанкойлами викликає багато запитань у тих, хто будує систему опалення. Люди плутають фанкойл із кондиціонером, хоча ці пристрої працюють по-різному. Кондиціонер працює сам, з компресором. Фанкойл — термінальний блок від зовнішнього джерела.
Таку схему ставлять там, де треба і тепло взимку, і прохолоду влітку: будинки або квартири, офіси або комерційні об'єкти. Розглянемо технічні аспекти використання системи, критерії вибору обладнання та поширені помилки при проєктуванні. Можна дізнатися про принципи роботи та сумісність з фанкойлами.
Що таке фанкойл і як він працює з насосом
Як працює насос у системі з фанкойлами
Насос забирає енергію з оточення — повітря, земля, вода. Узимку віддає енергію в систему, влітку йде навпаки. Робочі температури: 35–55°C для обігріву, 7–12°C для охолодження на вході у фанкойл.
Сумісність із насосами хороша завдяки низьким температурам. Не треба гріти воду до 70–80°C як для радіаторів. Економія струму, вищий коефіцієнт. Можна досягти споживання 2–3 кВт електроенергії для обігріву приміщень 100 м².
Як працює фанкойл для опалення та охолодження
Всередині — теплообмінник, де тече вода від насоса, і вентилятор. Вентилятор проганяє повітря в приміщенні крізь теплообмінник. Узимку повітря в приміщенні бере енергію від гарячої води, влітку віддає холодній. Примусова циркуляція змінює температуру швидко. Фанкойли працюють ефективно завдяки цьому принципу в приміщенні будь-якого типу.
Радіатор працює інакше — природна конвекція плюс випромінювання. Він повільний, особливо у великих кімнатах. Фанкойл як пристрій мішає повітря активно, швидкість регулюється сама, також дозволяє точно контролювати мікроклімат приміщення. Цей тип обладнання підходить для різних приміщень як пристрій опалення.
Фанкойли для опалення: у яких системах найефективніші
Низькотемпературні системи для теплового насоса
Фанкойли для опалення дають результат, коли температура не йде вище 50°C. За такого режиму насос їсть менше струму. Радіатори за 45–50°C ледь гріють, фанкойли компенсують вентилятором. Фанкойли підходять для будь-яких систем з низькою температурою.
Стабільність роботи залежить температурного режиму теплового насоса. Чим менша різниця між джерелом і контуром, тим краща ефективність. Фанкойли тримають баланс, не перевантажують обладнання. Це особливо важливо для систем опалення з насосом. Фанкойли зберігають ефективність навіть за низьких температур.
Режим обігріву та кондиціонування
Влітку перемикається на холод без заміни приладів. Насос реверсує, подає холодну воду у фанкойл. Одна система на весь рік, окремі кондиціонери не потрібні.
На теплообміннику влітку капає конденсат. Його зливають у дренаж. Треба додатково проєктувати, зате охолодження кімнат повноцінне влітку.
Переваги та обмеження зв'язки тепловий насос + фанкойл
Переваги
Фанкойли розподіляють тепло рівномірно завдяки примусовій циркуляції. Реагують швидше на команди, ніж радіатори. Компактні моделі займають менше місця, також вони дають можливість точного керування температурою кімнати. Різні моделі підходять для різних завдань. Фанкойли забезпечують високий комфорт.
Основні переваги системи:
- Можливість роботи цілий рік — обігрів взимку та охолодження влітку без заміни обладнання
- Зонування приміщень з незалежним керуванням температурою в кожній кімнаті
- Висока енергоефективність завдяки низькотемпературному режиму роботи насоса
- Швидкий прогрів або охолодження за рахунок примусової циркуляції повітря
Можна робити зони — окремі фанкойли для різних кімнат з власним керуванням. Витрати на опалення неробочих зон падають, це дозволяє економити. Вони можуть працювати незалежно один одного. Фанкойли підтримують оптимальну температуру в кожній зоні окремо.
Обмеження та нюанси
Вентилятор шумить. У спальні це напрягає. Гучність міняється обертів та конструкції як пристрою. Нові варіанти мають тихі режими, але зовсім прибрати звук не вийде.
Основні обмеження системи:
- Потрібен дренаж для відведення конденсату влітку
- Шум від вентилятора у робочому режимі
- Вищі початкові витрати порівняно з радіаторами
- Необхідність професійного проєктування та монтажу
Влітку треба дренаж для конденсату. Нема дренажу — тече вода. Проєктування потребує розрахунку потужності, розміщення, типу фанкойлів для кімнати.
Як правильно підібрати фанкойл для теплового
Розрахунок потужності фанкойла
Вибирати тип по квадратах — помилка. Потужність рахують із теплових втрат. Тут грає роль утеплення, скільки вікон, куди виходять, який клімат. Утеплений будинок потребує менше кіловат, ніж холодний тієї ж площі.
Температура подачі від насоса має значення. Насос дає 45°C, агрегат на 2 кВт може не вкрити потребу кімнаті при 2,5 кВт за 70°C. Підбір ведуть за таблицями виробника. Площа приміщення впливає, та не визначає все. Ціна помилки — постійний дискомфорт або перевитрата електроенергії. Правильний підбір потужності фанкойлу критично важливий для систем приміщення, тому враховують всі параметри кімнати. Можна використовувати калькулятори для розрахунку потужності фанкойла.
Типи фанкойлів для різних об'єктів

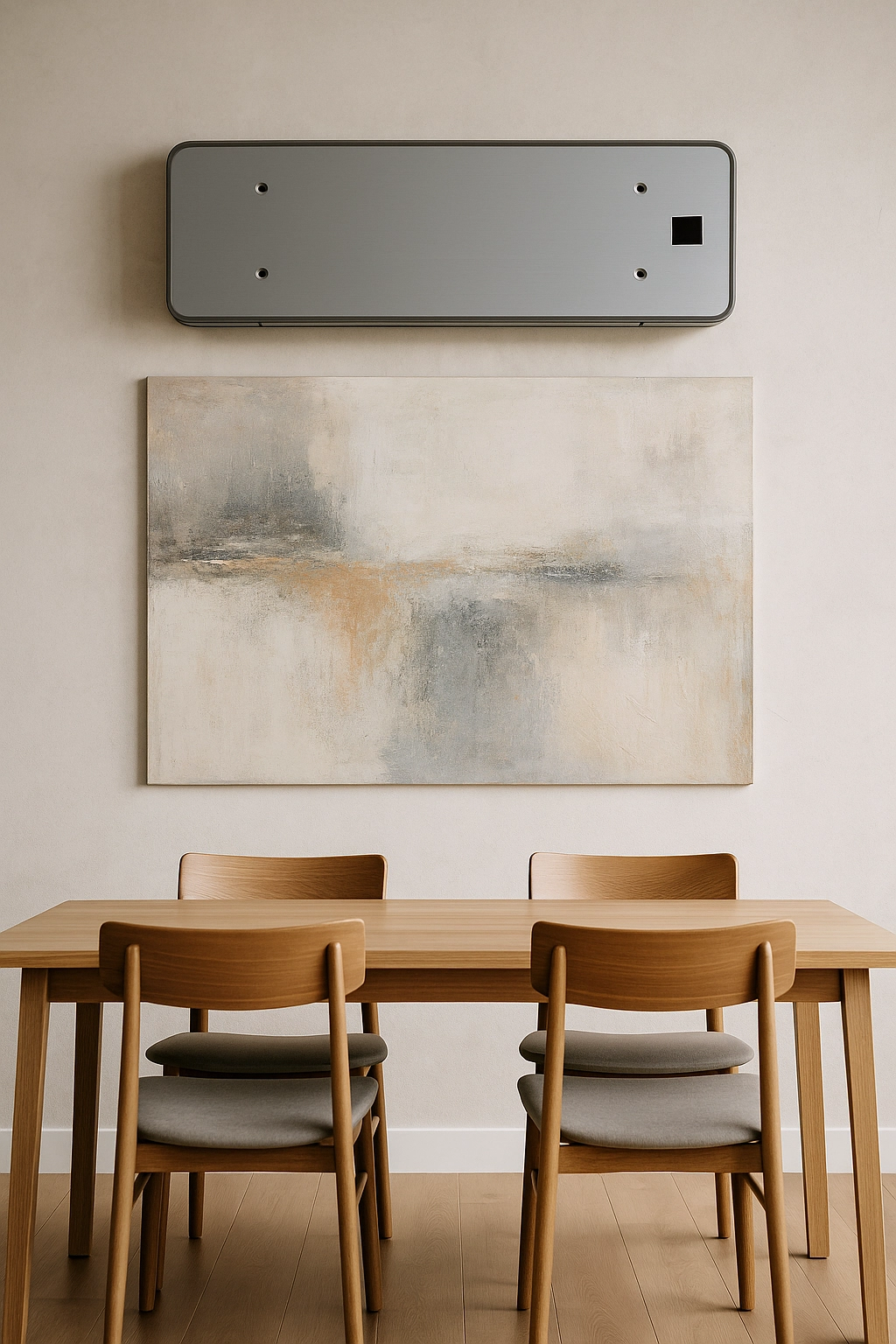

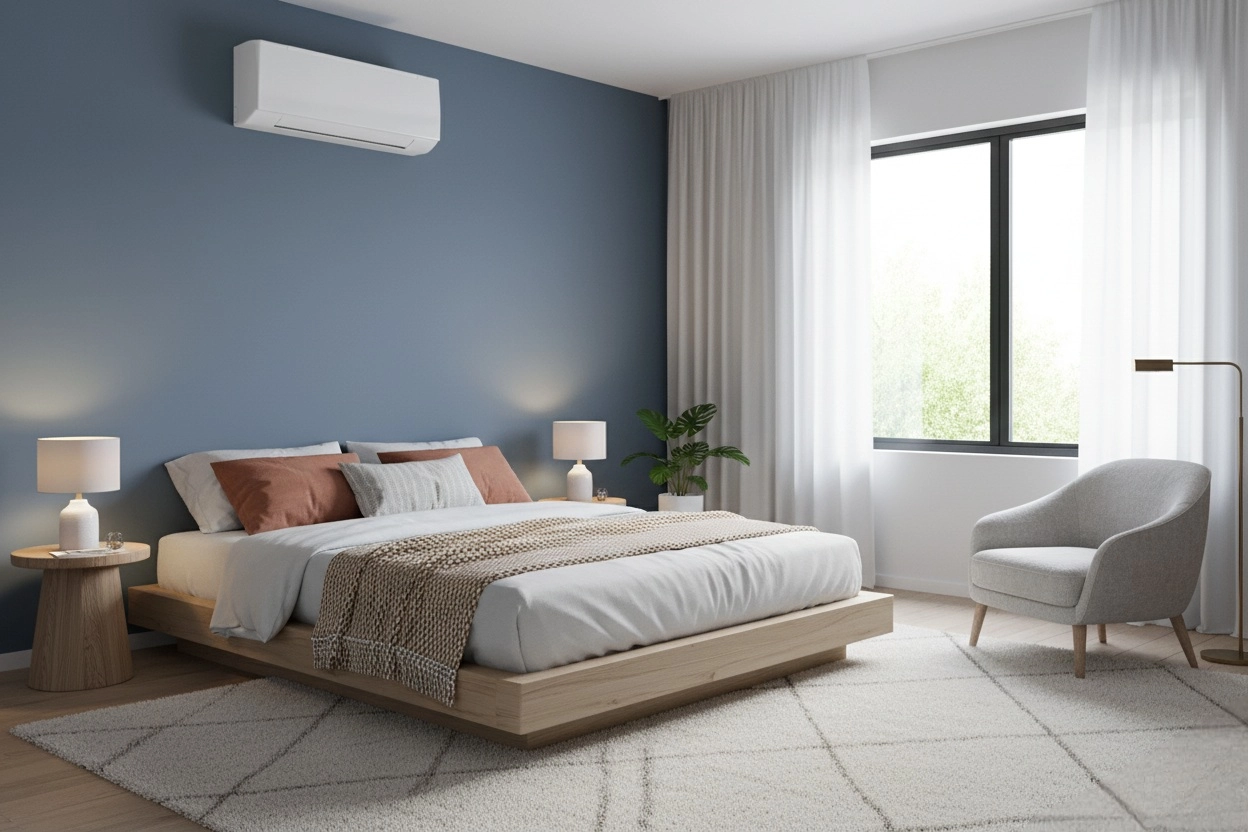

Настінні вішають на стіну під стелею або на висоті 1,5–2 м. Підходять для житлових кімнат, офісів. Потужності 1,5–5 кВт. Ціна залежить від потужності, бренду виробника, матеріалу теплообмінника, рівня шуму та функціоналу автоматики.
Касетні монтують у підвісну стелю, розподіляють повітря в чотирьох напрямках. Їх ставлять для офісів, магазинів, ресторанів. Касетні варіанти 3–8 кВт можна непомітно інтегрувати в інтер'єр.

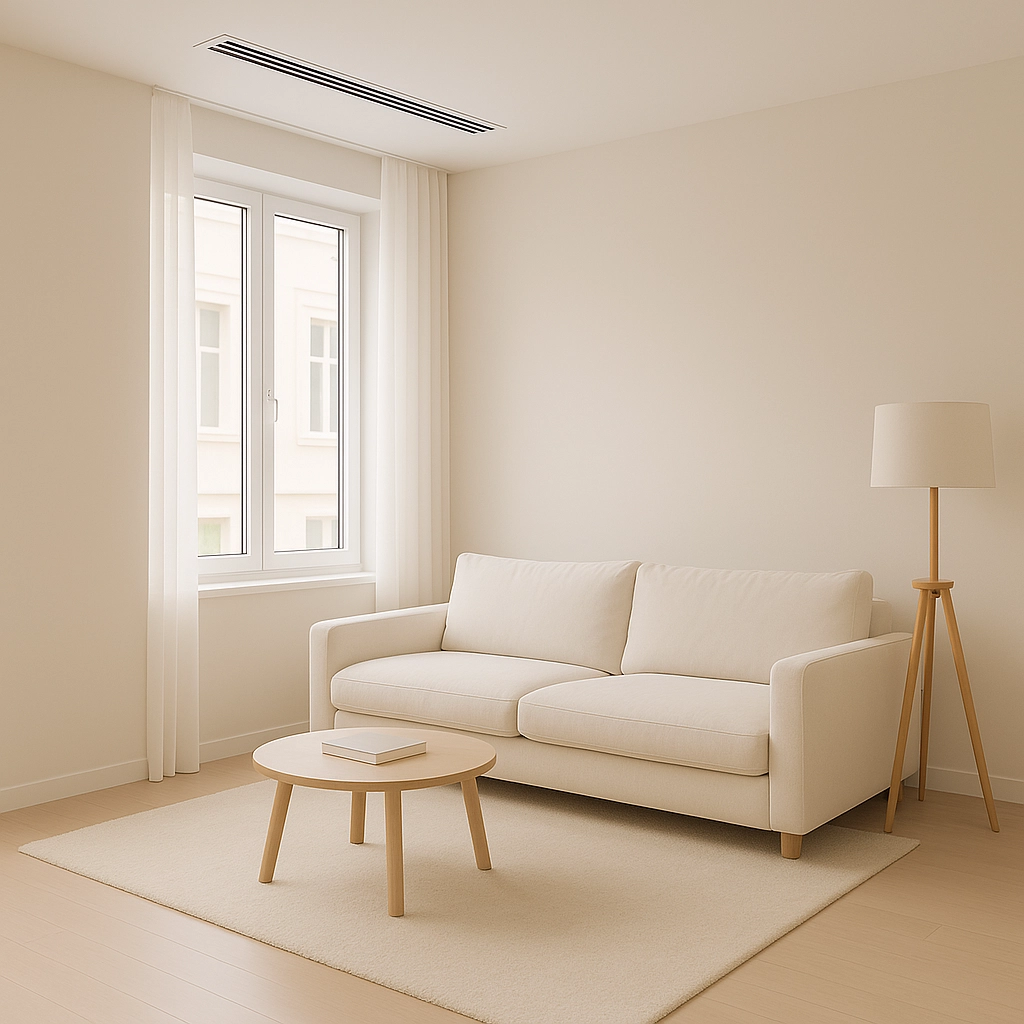

Канальні ховаються за стелею, розганяють повітря через повітроводи. Для великих будинків. Бувають 5–15 кВт. Дають максимальну гнучкість для різних кімнат будинку.
Підлогові стоять біля підлоги під вікнами. Потужності 2–6 кВт. Компенсують холод великих вікон або панорамного скління. Площа кімнати визначає потрібну потужність фанкойлу для ефективної роботи.
Який тип обрати — питання планування, бюджету, вимог до акустики. Різні типи фанкойлів мають свої переваги, фанкойли підбирають під конкретні завдання. Великі площі потребують більше обладнання.
Скільки фанкойлів треба
Один потужний може обслужити кілька кімнат із повітроводів, зате проєктувати складніше. Можна інакше — окремий у кожній кімнаті з власним керуванням. Це дозволяє підтримувати різну температуру в різних частинах будинку, що особливо зручно для різних зон.
Зони актуальні для кімнат з різним використанням. Вітальню гріють сильніше вдень, спальню — ввечері. Загальне споживання енергії знижується. Фанкойли для кожної зони можуть працювати незалежно, економлячи електроенергію, вони забезпечують комфорт там де потрібно.
Економічна доцільність використання фанкойлів
Початкові витрати
До вартості входить насос, фанкойли, труби, автоматика, дренаж. Бюджет на старті — питання конфігурації. Монтаж і проєкт додають чималу частку до загальної суми у грн, але зонування дозволяє економити на експлуатації. Ціна фанкойлів залежить від типу та потужності.
Порівняно з газовим котлом початково дорожче, зате система дає і тепло, і холод. Окремі кондиціонери не треба купити, що економить кошти на старті. Фанкойли дешевші за сплітсистеми у довгостроковій перспективі, фанкойли служать довше.
Витрати в експлуатації
Споживання струму залежить ефективності насоса, наскільки утеплений будинок, режиму системи опалення. Коефіцієнт 3,5–4 означає: на кожен кіловат струму насос віддає 3,5–4 кВт енергії. Правильно підібрані фанкойли піднімають загальну ефективність на 15–20%. Фанкойли економлять електроенергію.
Для будинку 100–150 м² місячне споживання може бути 500–800 кВт взимку — тут грає роль утеплення та морози. Влітку на охолодження йде менше — 200–500 кВт. Порівняно з електрорадіаторами економія десь 50–60%. Теплові насоси споживають менше енергії, передача тепла йде через теплообмінник фанкойла.
Порівняння рішень різних виробників
Відмінності підходів виробників фанкойлів
Конструкція теплообмінника визначає, як довго прослужить і наскільки ефективно віддає енергію. Мідні трубки з алюмінієвими пластинами — краща теплопровідність, та вони корозують за поганої якості води. Шум міняється конструкції вентилятора та ізоляції корпусу. Керування буває механічне, електронне або зі smart-системами. Різні моделі пропонують різний функціонал.
Приклади брендів на ринку
Порівняння характеристик основних виробників:
- Daikin: потужності 2–5 кВт, COP до 4,2 за температури води 45°C
- Olimpia Splendid: потужності 2–6 кВт, COP до 3,8 за температури води 45°C
- Midea: потужності 3–8 кВт, COP до 3,9 за температури води 45°C
- Mycond: потужності 2–7 кВт, COP до 4,0 за температури води 45°C
Характеристики взяті з технічних паспортів виробників для режиму опалення.
Типові помилки при проєктуванні системи з фанкойлами
Недостатня потужність фанкойлів
Вибір з малою потужністю призводить до поганого опалення та постійної роботи на максимальних обертах вентилятора. Росте споживання струму, шум, знижується термін служби обладнання. Розрахунок має враховувати теплові втрати та режим роботи насоса. Недостатня потужність фанкойла означає, що кімната не прогріється нормально або охолодження буде недостатнім.
Ігнорування акустики
Коли ставлять фанкойл без думок про шум — система стає некомфортною. Варіанти з рівнем шуму понад 35–40 дБ у спальні дратують постійно. Підбір має враховувати режими роботи з низькими обертами вентилятора для комфорту користування системою.
Відсутність дренажу або автоматики
Без дренажу влітку фанкойл не може нормально охолоджувати. Вода збирається в піддоні та може перелитися. Дренажна система має відводити конденсат у каналізацію. Автоматика контролює роботу вентилятора, температуру, перемикання режимів для ефективності.
Аналітичний висновок
Фанкойл для теплового насоса — робоче рішення для опалення і охолодження, ефективне за умови нормального проєктування. Система дає гнучке керування температурою, зонування, працює цілий рік. Мінуси — дренаж обов'язковий, вентилятор шумить, на старті дорожче радіаторів.
Результат визначають точні розрахунки теплових втрат, правильний вибір типу і кількості фанкойлів, температури насоса. Технічна експертиза ще на етапі проєкту дозволяє уникнути косяків і зробити комфорт з мінімальними витратами на експлуатацію. Система окупається за рахунок економії на опаленні та відсутності окремих кондиціонерів.
Питання та відповіді
Чи підходять фанкойли для опалення взимку?
Так, працюють нормально за умови правильного підбору. Швидко прогрівають кімнати навіть коли подача 40–50°C. Тільки будинок має бути утеплений якісно. Площа і висота стель впливають на вибір потужності фанкойлу взимку.
Чи може фанкойл замінити кондиціонер?
Так, якщо підключений до реверсивного насоса — влітку працює як кондиціонер. Охолоджує повітря, збирає вологу у дренаж. Фанкойл йде від води, кондиціонер від фреону. Плюс — одна система на весь рік. Економія на відсутності окремих кондиціонерів для кожної кімнати. Три кондиціонери 2,5 кВт, 3,5 кВт і 5 кВт обійдуться дорожче.
Які фанкойли підходять для роботи з тепловим насосом?
Варіанти з великою площею теплообмінника і можливістю роботи на низьких температурах. Це дає насосу триматися на високому коефіцієнті. Daikin, Midea, Olimpia Splendid, Mycond роблять рішення під низькотемпературні системи опалення з насосами.
Скільки фанкойлів потрібно для будинку?
Питання площі і планування будинку. Зазвичай ставлять 3–5 у основних кімнатах або 1–2 канальних з розподілом повітря через повітроводи. Рахують на основі теплових втрат кожної кімнати. Фанкойли забезпечують комфорт у всіх зонах будинку.
