4-поточні касетні фанкойли серії MCFK-A2/4

Ідеально підходить для приміщень, де естетика і тиша мають першорядне значення. Плавний і рівномірний розподіл повітря створює природний мікроклімат. Технологія, яка працює на вас, тихо і бездоганно.
Потужність охолодження: 2 ... 17.6 кВт
Теплова потужність: 2.8 ... 25,5 кВт

Хочете купити або маєте питання?
4-поточні касетні фанкойли серії MCFK-A2/4

Завдяки широкому діапазону холодо- та теплопродуктивності ці фанкойли можна використовувати в приміщеннях будь-якого розміру, а стильний, елегантний дизайн декоративної панелі впишеться в будь-який інтер'єр.

MyCond MCFK-A2/4 для комерційних приміщень

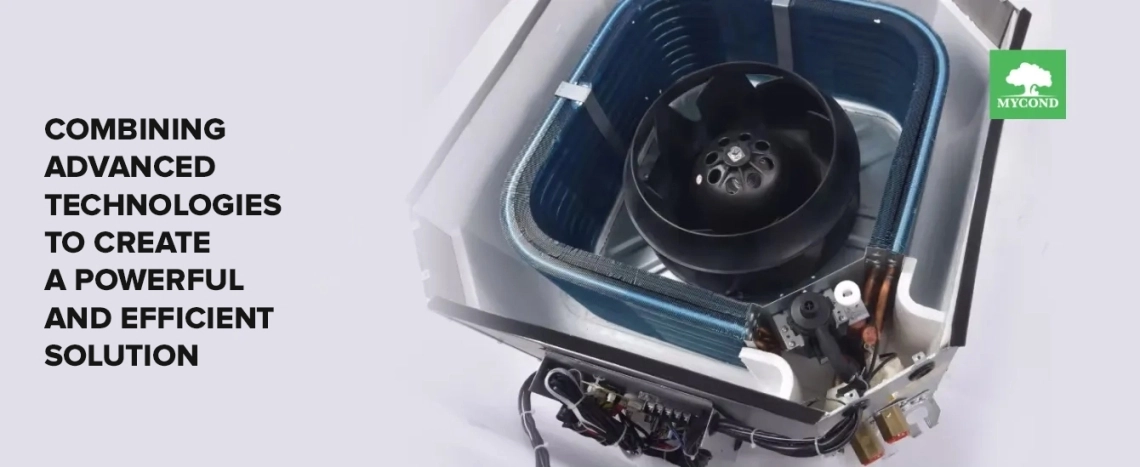

MyCond MCFK-A2/4 сучасний дизайн та ефективність

MyCond MCFK-A2/4 компактний дизайн для офісу

Особливості та переваги:

  • Корпус виготовлений з оцинкованої сталі і оснащений повітроводами з формованого полістиролу, які забезпечують ефективний потік повітря і мають достатню товщину для надійної тепло- і шумоізоляції.

  • Панель має сучасний дизайн, виготовлена з міцного ABS-пластика, оснащена знімним повітряним фільтром, який можна мити, і функцією автоматичного коливання повітряного потоку.

  • Колесо виготовляється за допомогою одноциклового процесу лиття, без зварних з'єднань між лопатями вентилятора та торцевою/конічною пластиною, що забезпечує ідеальний баланс. Антивібраційна прокладка на маточині зменшує шум і вібрацію від коліс і двигуна. Кожне колесо точно збалансоване з допуском менше 0,5 мм/с.

  • Теплообмінник виготовлений з мідних трубок і алюмінієвих пластин із захисним синім покриттям, що забезпечує високу ефективність теплопередачі. Кожен теплообмінник перевіряється на герметичність під тиском 16 бар (1,6 МПа).

  • Піддон виготовлений зі спіненого полістиролу високої щільності за технологією термоформування, має захисне ПВХ-покриття, оснащений дренажним насосом і запобіжним поплавковим клапаном.

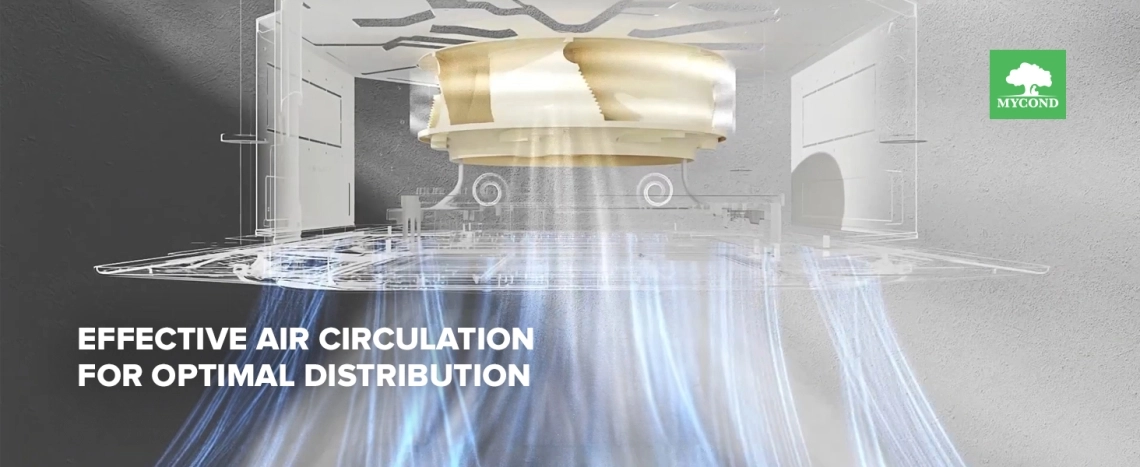

MyCond MCFK-A2/4 схема ефективної циркуляції повітря

Інфрачервоний пульт дистанційного керування*

  • Базове керування фанкойлами
  • Настінний контролер з Wi-Fi**
  • Розширене керування фанкойлом


комплект поставки
**купуєтьсяокремо

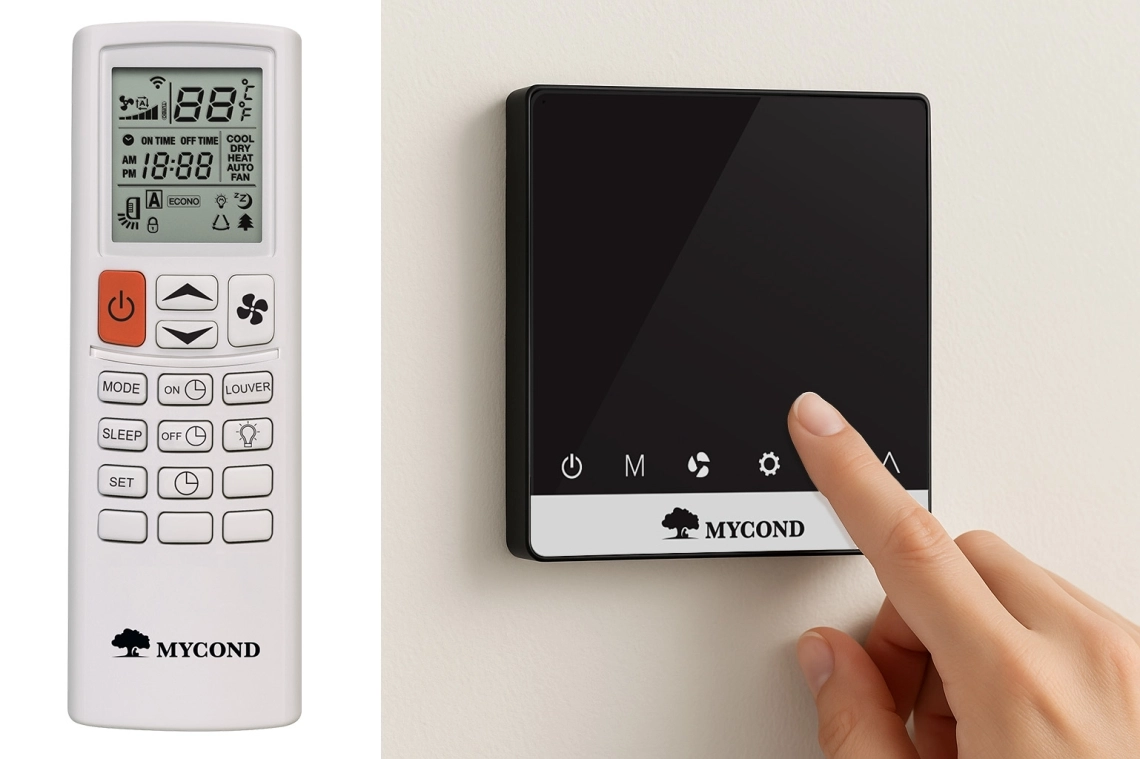

MyCond MCFK-A2/4 пульт та термостат



MyCond MCFK-A2/4 для комфорту офісних зон

2-трубні моделі

Технічні
характеристики
Одиниці виміру

MCFK-020-A2 MCFK-027-A2 MCFK-037-A2 MCFK-042-A2 MCFK-045-A2 MCFK-056-A2
Витрата повітря H/M/L м3/год 340/280/180 510/390/260 680/520/350 800/580/390 850/639/430 1020/790/520
Загальна холодопродуктивність H/M/L Вт 1800/1485/954 2700/2061/1377 3600/2754/1854 4200/3800/2800 4500/3384/2277 5400/4185/2754
Чутлива холодопродуктивність H/M/L Вт 1350/1114/716 2025/1546/1033 2700/2066/1391 2900/2600/1900 3375/2538/1708 4050/3139/2066
Загальна теплова потужність Вт 2700/2228/1431 4050/3092/2066 5400/4131/2781 6300/5500/4500 6750/5076/3416 8100/6278/4131
Живлення В/Ф/Гц 220/1/50
Вентилятор і двигун
Тип вентилятора   Відцентрове вентиляторне колесо
Розмір вентилятора   ⌀315 ⌀380
Тип двигуна   Двигун змінного струму
Вхідна потужність Вт 39 52 62 68 76 96
Ступінь захисту IP в двигуні   IP20 IP20 IP20 IP20 IP20 IP20
Клас ізоляції двигуна   B B B B B B
Деталі котушки
Матеріал трубки   Мідна труба
Зовнішній діаметр труби мм Стандартний - 9.52
Товщина труби мм 0.3 0.3 0.3 0.3 0.3 0.3
Площа m2 4.65 4.65 9.3 10.3 13.4 13.4
Розмір котушки (В*Ш) мм 200*21.65 200*43.3 210×43.3 225*43.3
Матеріал ребер   Гідрофільні ребра 0,105 мм
Тип ребер   Жалюзійні ребра
Відстань між ребрами мм 2 2 2 2 2 2
Трубопровідна система "Ряди-2"   2 2 2 2 2 2
Тираж   2 з 2 на виході 4 з 4 на виході
Максимальний робочий тиск МПа 1.6 1.6 1.6 1.6 1.6 1.6
Підключення
ВХІД/ВИХІД мм 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Злив мм 26 26 26 26 26 26
Корпус пристрою
матеріал корпусу   Оцинкована сталь
Товщина матеріалу мм 0.8 0.8 0.8 0.8 0.8 0.8
Зливний лоток   Пінополістирол високої щільності
Дренажний насос   Стандартна модель PSB-7 з напором 700 мм (опція з напором 1200 мм)
Ізоляційний матеріал   XPE XPE XPE XPE XPE XPE
Товщина ізоляції мм 5 5 5 5 5 5
Фільтр
Тип   Первинний фільтр
Матеріал   ABC+нейлон
Товщина   12 12 12 12 14 14
Розмір мм 350*333 430*407
Для всіх розмірів блок-панелей
Розмір нетто (В*Ш*Д) мм 680*680*30 830*830*30
Розмір упаковки (В*Ш*Д) мм 720*720*75 860*860*75
Вага нетто/брутто кг 2.3/3.7 3.5/5.2
Для всіх типорозмірів блок-корпусу
Розмір нетто (В*Ш*Д) мм 580*580*250 705*705*290
Розмір упаковки (В*Ш*Д) мм 675*675*270 800*800*310
Вага нетто/брутто кг 17.7/19.3 21.5/23.8
Рівень звукового тиску на відстані 1 м H/M/L дБ 37/35/29 39/37/31 41/37/30 42/38/32 43/39/32 45/37/34
Вага одиниці виміру кг 20 20 20 20 25 25
Технічні
характеристики
Одиниці виміру MCFK-070-A2 MCFK-091-A2 MCFK-108-A2 MCFK-126-A2 MCFK-153-A2
Витрата повітря H/M/L м3/год 1360/1030/690 1699/1290/860 2039/1499/1030 2379/1799/1199 2718/2098/1599
Загальна холодопродуктивність H/M/L Вт 7200/5454/3654 9000/6831/4554 10800/7938/5454 12600/9531/6354 15300/11810/8469
Чутлива холодопродуктивність H/M/L Вт 5400/4091/2741 6750/5124/3416 8100/5954/4091 9450/7149/4766 11475/8858/6352
Загальна теплова потужність Вт 10800/8181/5481 13500/10247/6831 16200/11907/8181 18900/14297/9531 23700/18293/13939
Живлення В/Ф/Гц 220/1/50
Вентилятор і двигун
Тип вентилятора   Відцентрове вентиляторне колесо
Розмір вентилятора   ⌀380 ⌀476 ⌀530
Тип двигуна   Двигун змінного струму
Вхідна потужність Вт 132 152 189 220 330
Ступінь захисту IP в двигуні   IP20 IP20 IP20 IP20 IP20
Клас ізоляції двигуна   B B B B B
Деталі котушки
Матеріал трубки   Мідна труба
Зовнішній діаметр труби мм Стандартний - 9.52
Товщина труби мм 0.3 0.3 0.3 0.3 0.3
Площа m2 13.4 19.7 19.7 19.7 27.1
Розмір котушки (В*Ш) мм 225*43.3 250*43.3
Матеріал ребер   0.гідрофільна крихта 105 мм
Тип ребер   Ребра жалюзійного типу
Відстань між ребрами мм 2 2 2 2 2
Трубопровідна система "Ряди-2"   2 2 2 2 2
Тираж   4 з 4 на виході 5 з 5 на виході
Максимальний робочий тиск МПа 1.6 1.6 1.6 1.6 1.6
Підключення
ВХІД/ВИХІД мм 3/4" 3/4" 3/4" 3/4" 3/4"
Злив мм 26 26 26 26 26
Корпус пристрою
матеріал корпусу   Оцинкована сталь
Товщина матеріалу мм 0.8 0.8 0.8 0.8 0.8
Зливний лоток   Пінополістирол високої щільності
Дренажний насос   Стандартна модель PSB-7 з напором 700 мм (опція з напором 1200 мм)
Ізоляційний матеріал   XPE XPE XPE XPE XPE
Товщина ізоляції мм 5 5 5 5 5
Фільтр
Тип   Первинний фільтр
Матеріал   ABC+нейлон
Товщина   14 14 14 14 14
Розмір мм 430*407 556*540 644*638
Для всіх розмірів блок-панелей
Розмір нетто (В*Ш*Д) мм 830*830*30 980*980*30 1140*1140*30
Розмір упаковки (В*Ш*Д) мм 860*860*75 1010*1010*75 1170*1170*75
Вага нетто/брутто кг 3.45/5.2 5.2/7.4 5.2/7.4 5.2/7.4 7.8/10.7
Для всіх типорозмірів корпусів блоків
Розмір нетто (В*Ш*Д) мм 706*706*290 832*832*290 960*960*290
Розмір упаковки (В*Ш*Д) мм 800*800*310 925*925*310 1054*1054*320
Вага нетто/брутто кг 21.5/23.8 28.8./30.6 28.8./30.6 28.8./30.6 44.2/45.3
Рівень звукового тиску на відстані 1 м H/M/L дБ 45/38/37 47/39/36 50/45/37 52/46/39 57/52/48
Вага одиниці продукції кг 25 32 32 32 45.4

Номінальні умови випробувань:
Охолодження: температура повітря на вході +27 °C ST/+19,5 °C MT, температура води на вході +7 °C, температура води на виході +12 °C.
Нагрівання: температура повітря на вході +21 °C, температура води на вході +60 °C, витрата води така ж, як і для охолодження.
Вимірювання рівня звукового тиску проводиться у звукоізольованому приміщенні, контрольна точка розташована на 1,5 м нижче вертикальної осі установки.

4-трубні моделі

Технічні характеристики Одиниці виміру MCFK-026-A4  MCFK-028-A4 MCFK-031-A4 MCFK-036-A4 MCFK-048-A4 MCFK-060-A4 MCFK-070-A4 MCFK-084-A4 MCFK-103-A4 MCFK-115-A4
Витрата повітря (H/M/L) м3/год 680/520/350 800/580/390 850/640/430 1020/790/520 1360/1030/690 1700/1290/860 2040/1500/1030 2380/1800/1200 2890/2100/1600 3400/2600/1900
Повна холодопродуктивність (H/M/L) кВт 2.6/2.0/1.4 2.8/2.2/1.6 3.1/2.4/1.8 3.6/2.8/2.1 4.8/3.7/3.0 6.0/4.7/3.6 7.0/6.0/4.6 8.4/6.5/5.0 10.3/7.5/5.7 11.5/8.3/6.3
Загальна теплова потужність (H/M/L) кВт 2.6/2.0/1.5 3.1/2.3/1.7 3.5/2.7/2.1 4.3/3.2/2.5 4.9/4.3/3.5 6.5/5.4/4.2 7.2/5.6/4.3 8.7/7.6/5.8 11.9/8.7/6.6 15.2/11.3/8.7
Тип двигуна   Двигун змінного струму
Рівень звукового тиску на відстані 1 м дБ 41 42 43 45 46 47 50 52 57 65
Електроживлення В/Ф/Гц   230/1/50
З’єднання (вхід/вихід)   ZG3/4” / ZG3/4”
З’єднання (злив) мм 26
Розмір вентилятора   Ø315 Ø315 Ø380 Ø380 Ø380 Ø476 Ø476 Ø476 Ø530 Ø530
Вхідна потужність двигуна Вт 62 68 76 96 132 152 189 220 330 340
Вага нетто, блоків-корпусу кг 21 21 26 26 26 35 35 35 53 53
Розмір нетто, блоків-корпусу (В*Ш*Д) мм 580x580x250 705x705x290 832x832x290 980x980x290
Розмір нетто, панелі (В*Ш*Д) мм 680x680x30 830x830x30 980x980x30 1140x1140x30

Габаритні розміри

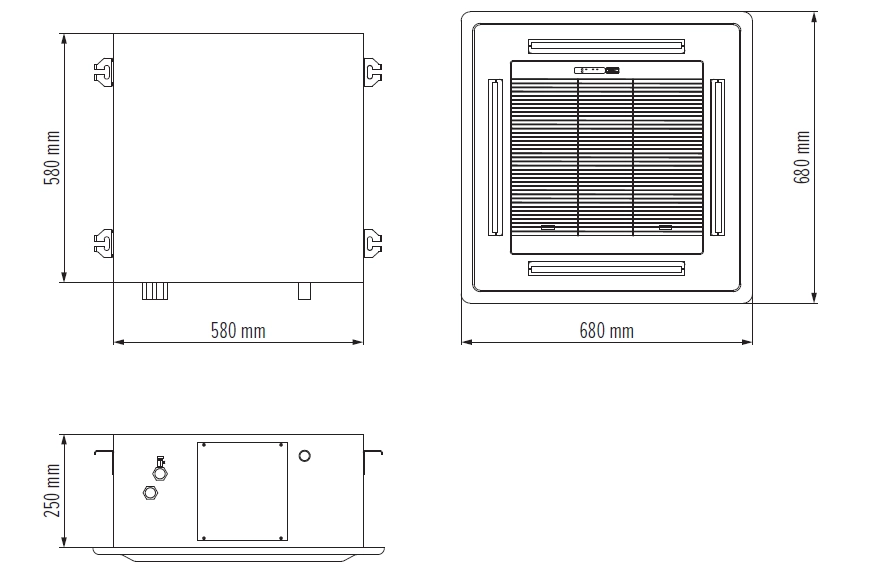

MCFK-020-A2, MCFK-027-A2, MCFK-037-A2, MCFK-042-A2

MyCond MCFK-A2/4 габаритні розміри - 1

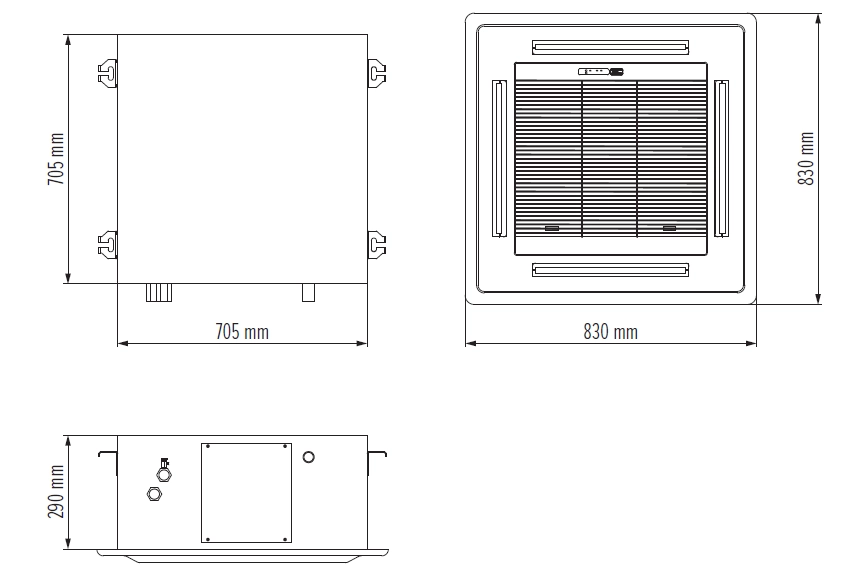

MCFK-045-A2, MCFK-056-A2, MCFK-070-A2

MyCond MCFK-A2/4 габаритні розміри - 2

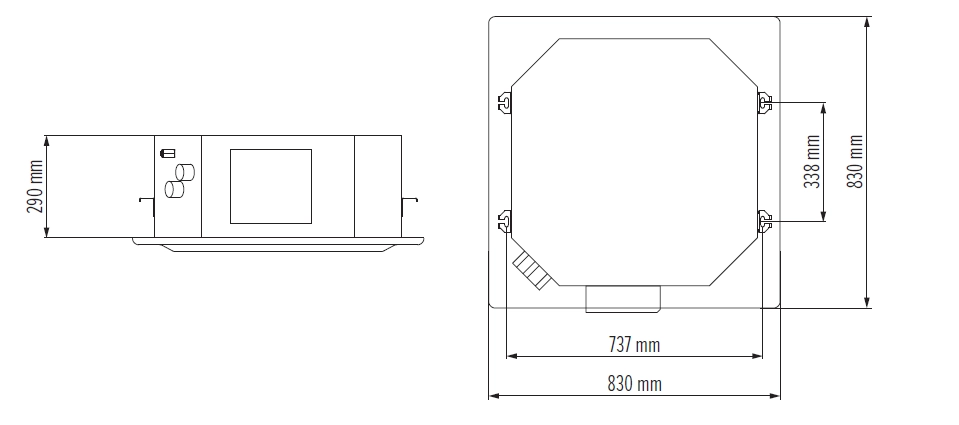

MCFK-091-A2, MCFK-108-A2, MCFK-126-A2

MyCond MCFK-A2/4 габаритні розміри - 3

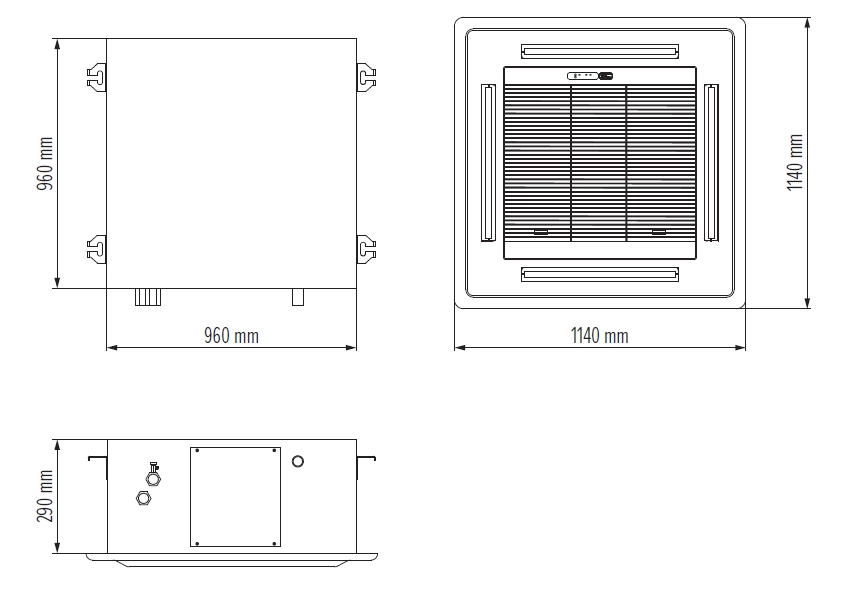

MCFK-153-A2

MyCond MCFK-A2/4 габаритні розміри - 4
